三十二毫米管线卡扣式固定塑料夹座

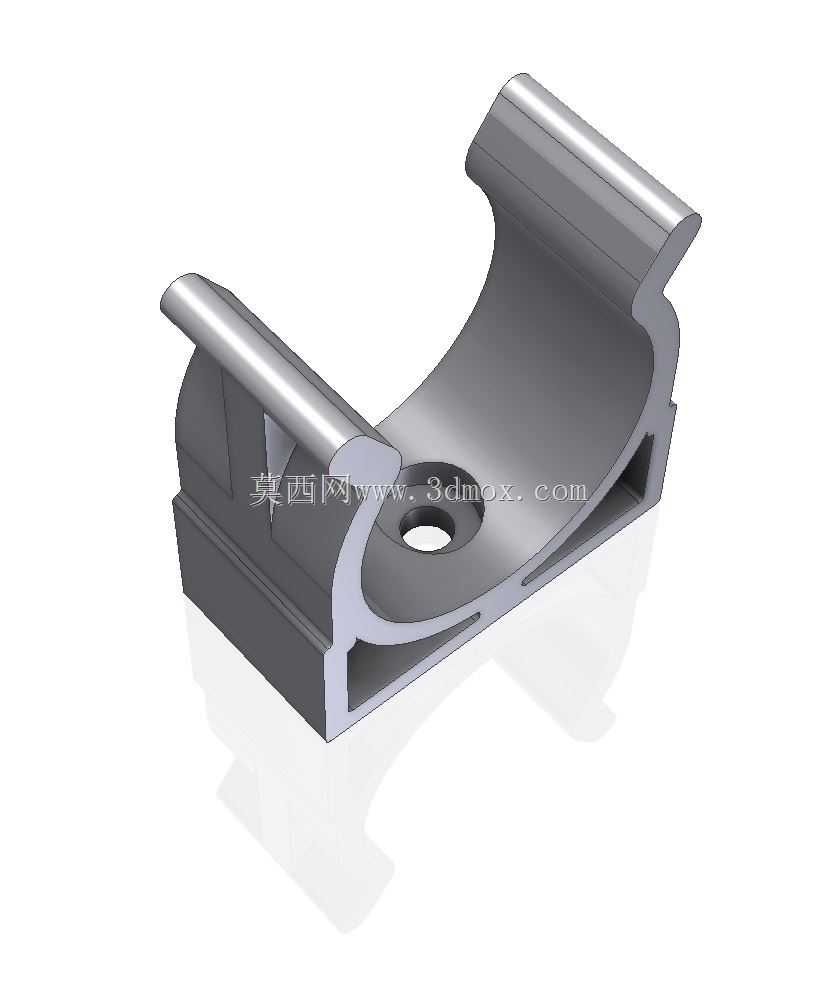

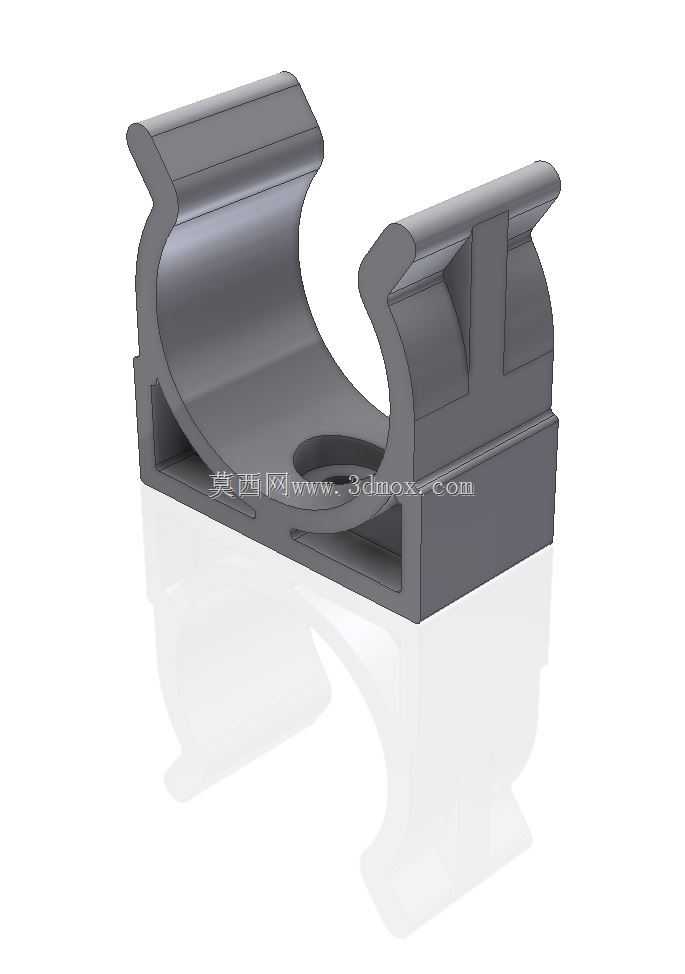

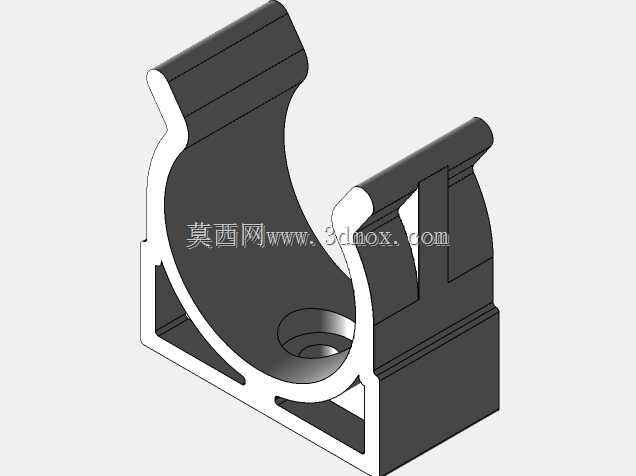

　　这款夹座在三维结构上围绕32mm外径的圆管、电缆束或轻型软管展开，主体采用半包式承托弧面，弧面曲率与被固定件外圆保持连续贴合，避免局部点接触造成压痕。夹体一侧设置带限位挡边的开口导入结构，装配时可将管线从侧向压入，弧面入口处做扩口引导，减少塑料件在强制卡入时的应力集中；另一侧保留较高的侧壁与加强立筋，承担管线受拉、受振时产生的侧向倾覆力矩。底部为平直安装基面，中间预留螺钉过孔，可直接通过自攻钉或螺栓固定在设备面板、墙面支架、机架横梁上。基面下方与侧壁之间布置纵横交错的加强筋，既控制塑件壁厚均匀，又提高夹持状态下的整体刚性。

　　从实际使用场景看，这类小件常见于自动化设备走线、机床外围气动管路布置、洁净厂房电缆敷设、暖通给排水支管定位以及实验台管线整理。它的核心作用不是承受大载荷，而是把管线约束在预定走向上，降低管路晃动、相互摩擦和意外拖拽带来的失效风险。对于电缆，圆弧内表面可分散束紧压力；对于水管或气管，半包结构又能在允许少量形变的同时保持通流截面，不至于因过度夹紧造成内径收缩。

　　建模时需要重点处理夹持口径、开口宽度和材料弹性之间的关系。弧面名义直径按32mm建立，入口开口略小于被夹持件外径，使塑料件依靠自身弹性形成卡持；但开口量不能过小，否则装配需要很大压入力，长期反复拆装还会导致卡扣根部发白或断裂。夹体顶部两侧的翻边既增加手部按压面积，也在管线压入后形成上挡，防止管线从开口方向跳出。底部螺钉孔周围设置沉台，使紧固件头部沉入或贴合基面，避免装配后夹体翘动。

　　外形边界方面，夹座宽度以覆盖圆管下半包络并留出两侧壁厚为准，长度方向需兼顾支撑面积和布置密度；高度则由圆弧半径、底部基板厚度及加强筋高度共同决定。安装时要确认基面与固定面平整接触，螺钉位置避开管线投影区，相邻夹座间距根据管材刚度、振动幅度和弯曲半径调整。硬质管可适当放大间距，柔软电缆或细壁软管则应加密固定点。结构设计中还应在筋板交接、卡扣根部和孔边位置保留圆角，使注塑充模和脱模更顺畅，也让载荷传递更加平缓。
