仿生太阳轮式环形叶轮结构设计

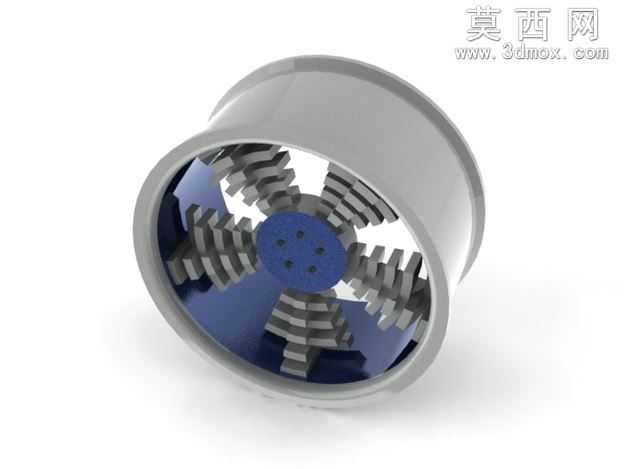

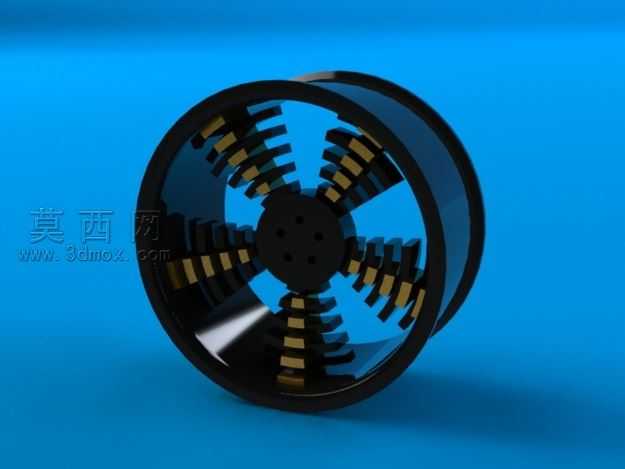

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中先以环形外筒作为基础基准，绘制同心圆柱面确定整体外轮廓尺寸，通过拉伸凸台命令生成外筒的实体壁厚，保证外筒的同轴度与壁厚均匀性，为内部轮辐结构提供稳定的安装支撑。中心轮毂部分采用带安装孔的圆盘结构，预先在轮毂端面均匀排布四个定位安装孔，通过草图阵列命令保证孔位的角度公差，方便后续与驱动轴的装配对接。轮辐部分采用仿生太阳放射状排布设计，共设置六组主支撑辐条，每组辐条沿轮毂径向向外延伸至外筒内壁，辐条之间分层排布错落的导流叶片，叶片采用分段式阶梯造型，每段叶片设置倾斜导流角度，建模时通过放样命令生成叶片的曲面过渡结构，保证叶片表面顺滑无棱角，减少流体通过时的阻力损失。材质设置上，外筒与轮毂主体采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟注塑成型的哑光质感，辐条与叶片的阶梯端面设置金属金色镀层材质，调整金属材质的反射率与高光参数，突出阶梯结构的层次感与金属光泽，通过两种材质的色彩对比强化整体视觉表现力。渲染环节采用纯色蓝色背景突出主体结构，布置三点式光源：主光源从侧上方45度角打光，照亮轮体正面的叶片结构，勾勒出叶片的阶梯轮廓；辅光源从另一侧补光，弱化暗部的死黑区域，展现外筒侧面的圆柱曲面形态；轮廓光从轮体后方照射，在轮体边缘形成明亮的轮廓光边，分离主体与背景，提升画面的立体感。设计思路上参考太阳放射状的视觉形态，将传统直辐条叶轮优化为带分层导流叶片的结构，既通过放射状排布保证轮体的结构强度，均匀分散旋转时的离心应力，又通过错落的阶梯叶片提升流体导流效率，可应用于小型涵道风扇、微型散热风机等场景，整体结构无冗余特征，所有壁厚与过渡圆角均符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕问题，叶片与辐条的连接位置均设置圆角过渡，减少应力集中，提升结构的抗疲劳性能，建模过程中所有特征均保留参数化历史记录，可根据实际使用需求调整外筒直径、轮毂尺寸、叶片角度与数量，快速生成不同规格的衍生结构。
