气枪瞄准镜一体式连体夹具结构

　　这套结构面向气枪光学瞄具的刚性安装需求，采用一体式连体桥座布局，区别于传统分体式双环夹具，两个镜环通过底部长基座连为整体，安装后可消除两环同轴度偏差，避免镜片受侧向挤压产生应力，同时大幅提升瞄具在往复后坐冲击下的抗移位能力。

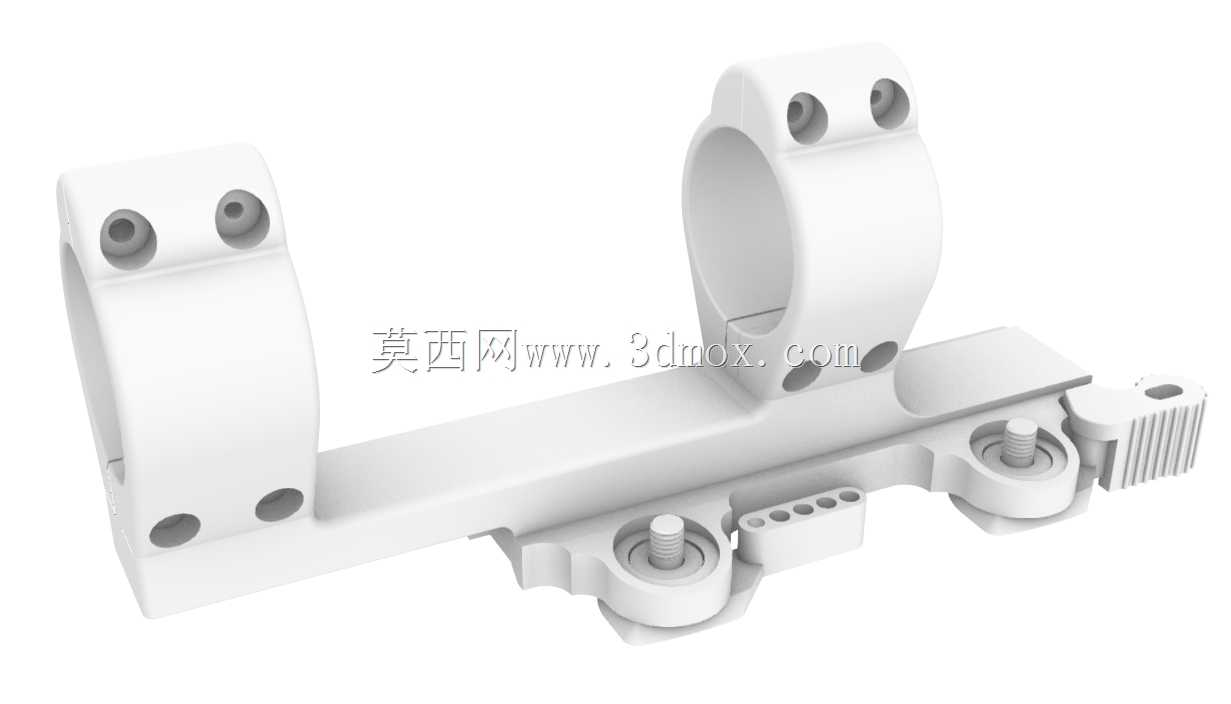

　　从实际使用场景看，该夹具适配战术导轨安装面，底部设置两组快拆锁紧单元：每处锁块由压紧旋钮、锁紧齿块与限位卡槽构成，旋钮旋紧后齿块咬合导轨齿槽，既可以在日常维护时快速拆装瞄具，又能保证重复装夹后的定位一致性，省去反复校枪步骤。基座侧面预留多组定位销孔与减重孔，既可以作为附件拓展接口，也能在保证结构强度的前提下降低整体自重，减少枪身前部配重负担。

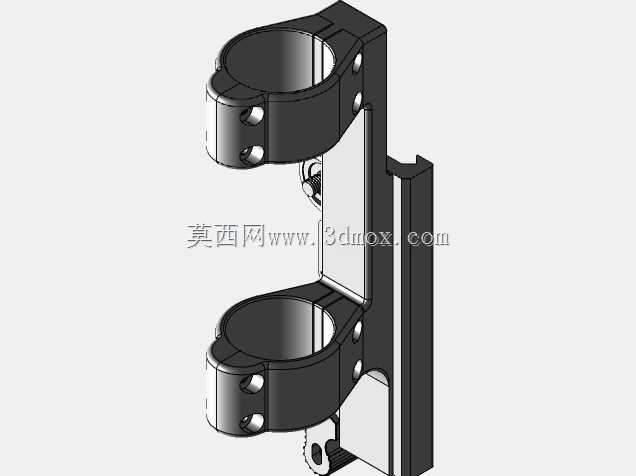

　　设计思路上，两个镜环均采用开口抱夹结构，环体顶部预留两对锁紧螺钉孔，装入瞄准镜镜身后拧入螺钉即可收窄开口、抱紧镜管；环体内壁做同轴圆弧处理，抱紧力沿环向均匀分布，不会出现局部硬点划伤镜管表面。连体基座的长度覆盖两个镜环的中心距，底部安装面与导轨顶面完全贴合，两侧锁紧块对称布置，受力时不会产生单侧翘起的力矩。

　　安装边界方面，镜环内径适配标准管径瞄准镜，环体高度预留了瞄具物镜与枪身顶面的安全间隙，避免大口径物镜磕碰枪身；基座底部锁块的跨距匹配标准战术导轨宽度，旋钮的操作空间避开了枪身护木轮廓，使用者戴战术手套也可完成锁紧操作。整体结构所有棱角均做倒角处理，既去除加工毛刺，也避免操作时剐蹭装具。建模过程中完整还原了抱夹开口、螺钉过孔、锁紧齿纹、导轨卡槽等细节，可直接用于夹具的强度校核、3D打印样件验证以及后续机加工工艺编制，也可为同类枪械附件的结构设计提供参考。
