机床主轴内部弹性组件剖切结构

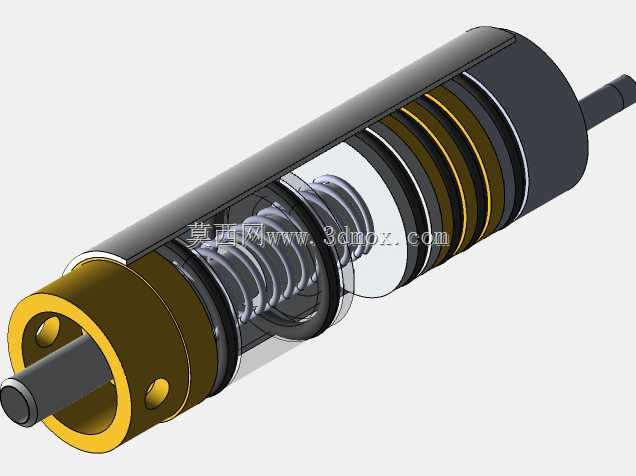

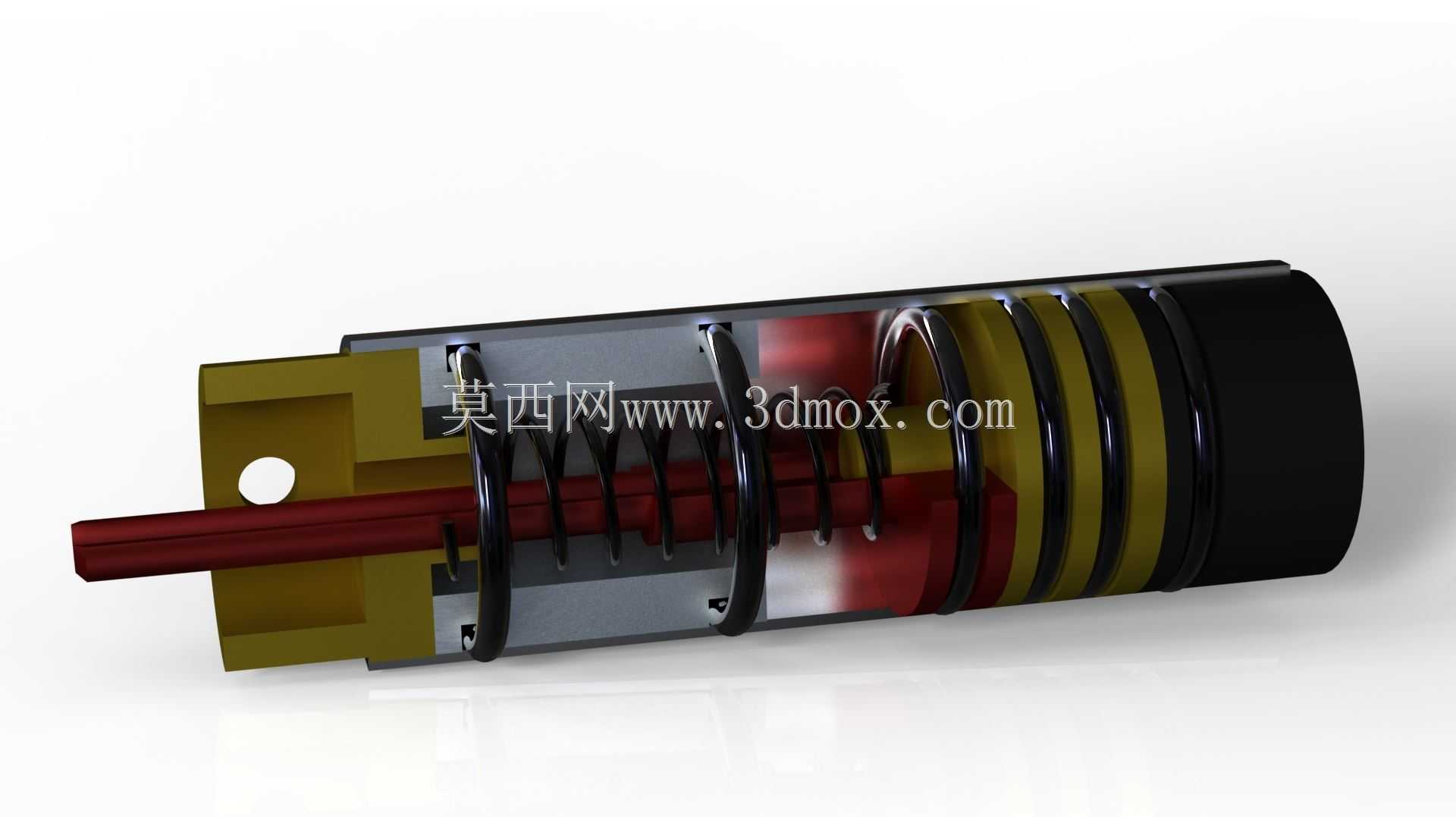

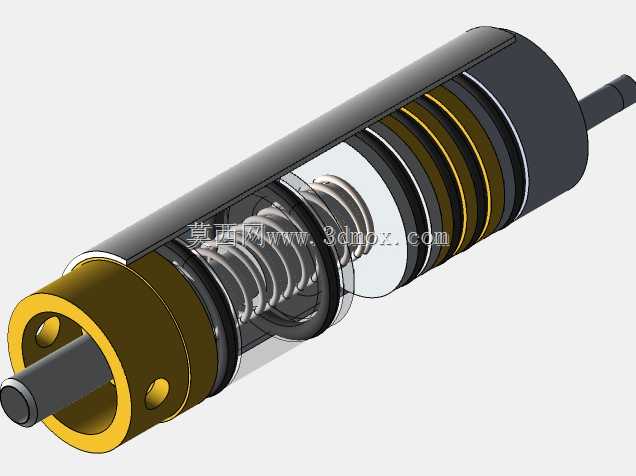

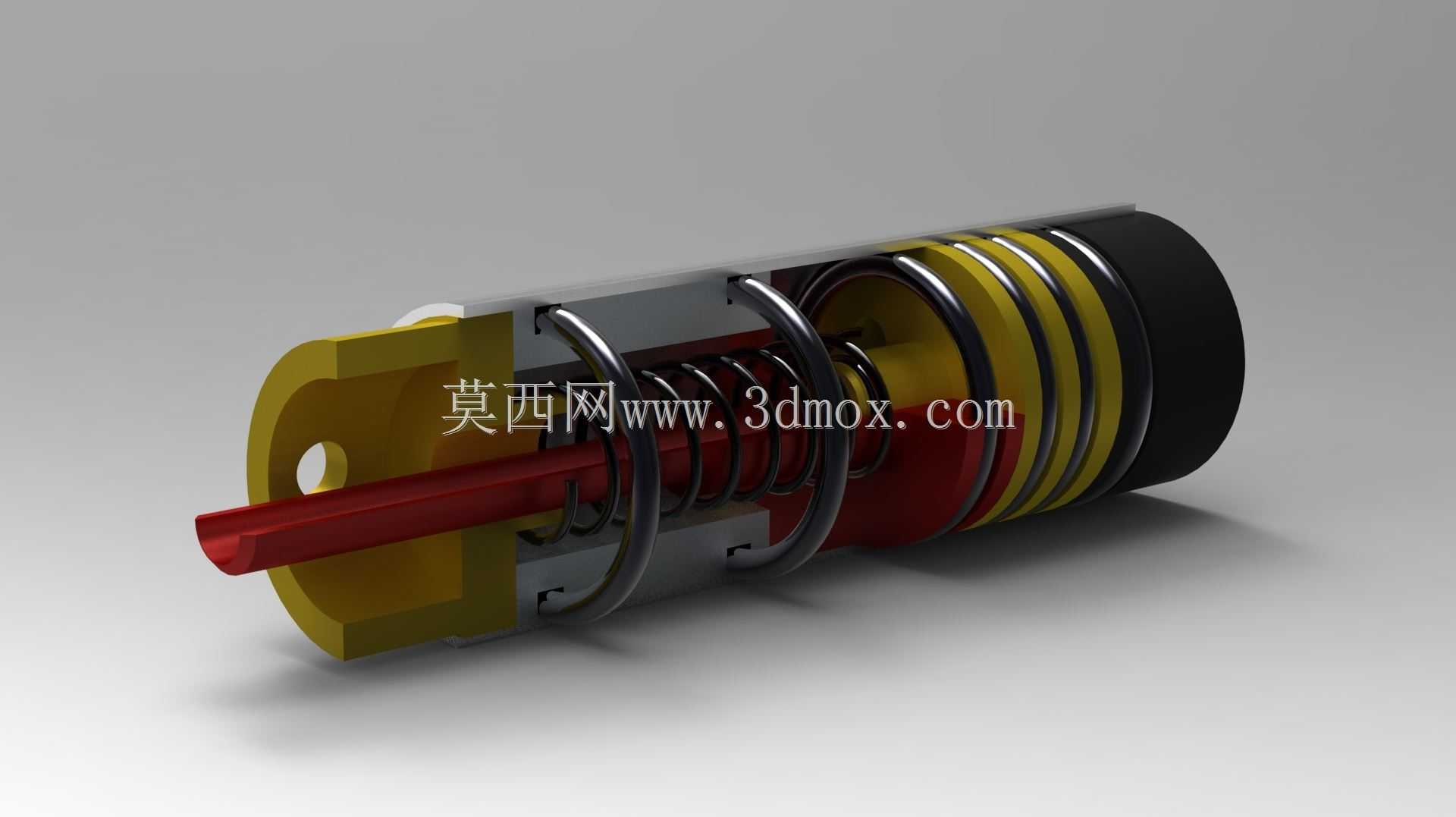

　　该结构以机床主轴内部弹性组件为表达对象，采用半透明外壳剖切的方式呈现内部叠装关系，适用于车床、加工中心及类似回转设备的进给、缓冲或预紧机构方案校核。从实际装配逻辑看，组件沿同一轴线布置，两端伸出轴段承担定位与动力传递作用，前端带孔法兰端盖用于周向固定和安装锁紧，中部多组环形零件依次叠放，弹簧位于透明套筒内部，承担复位、缓冲或轴向预载功能。

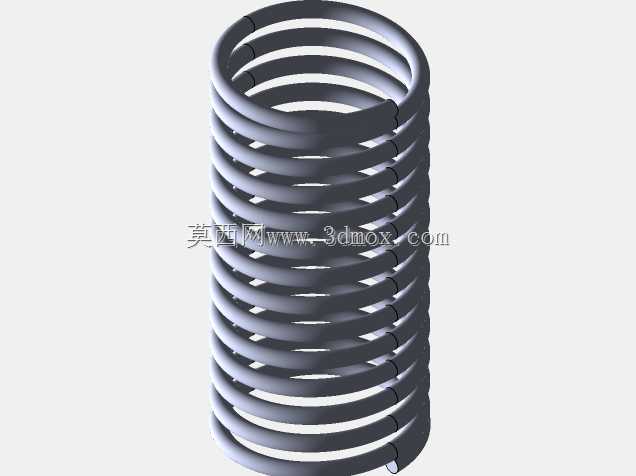

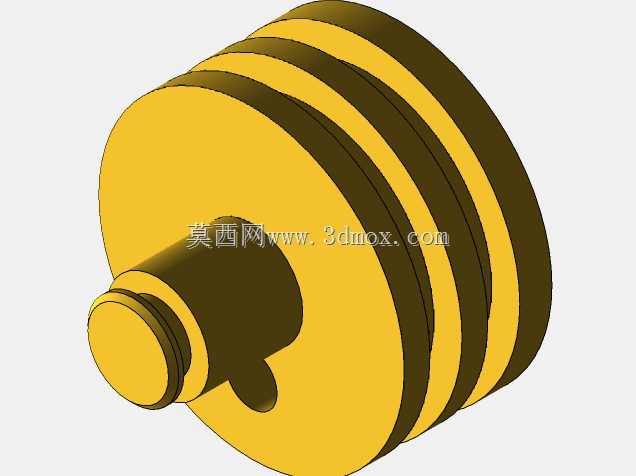

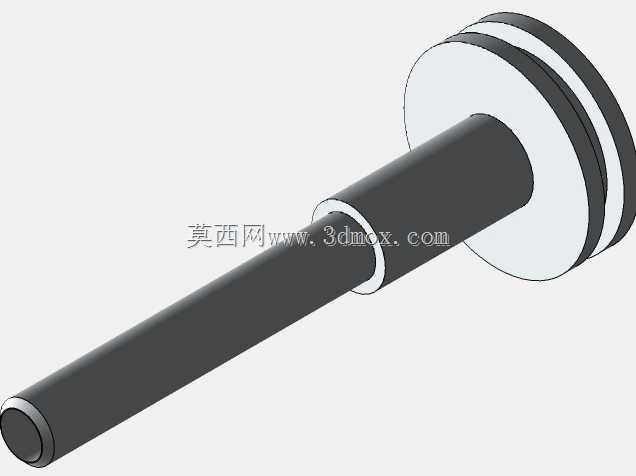

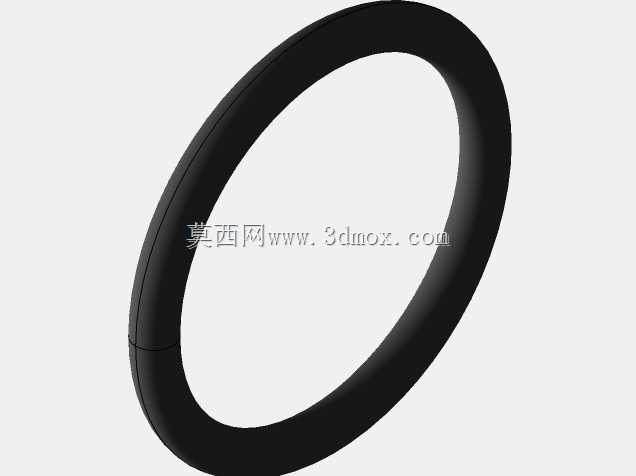

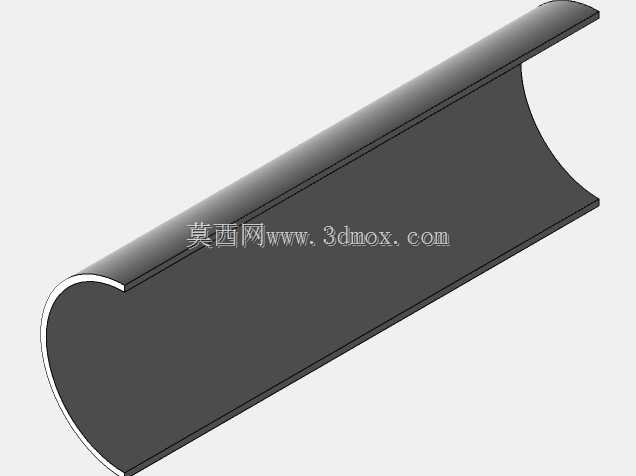

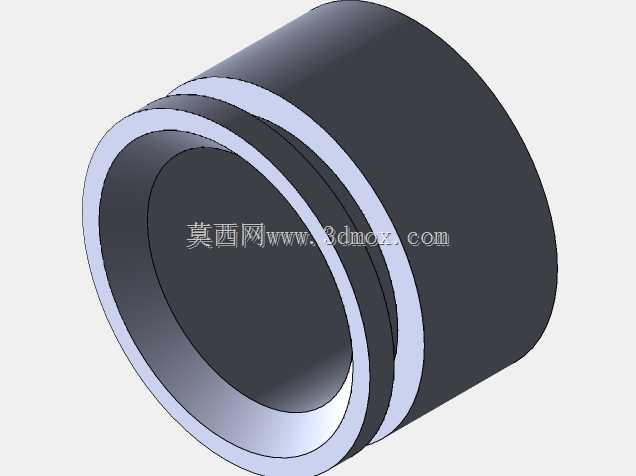

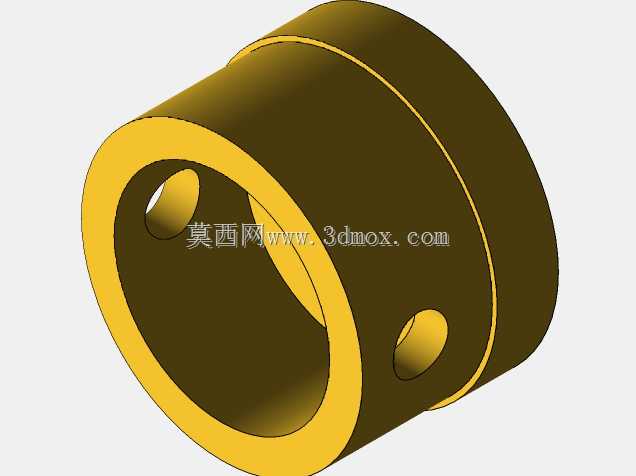

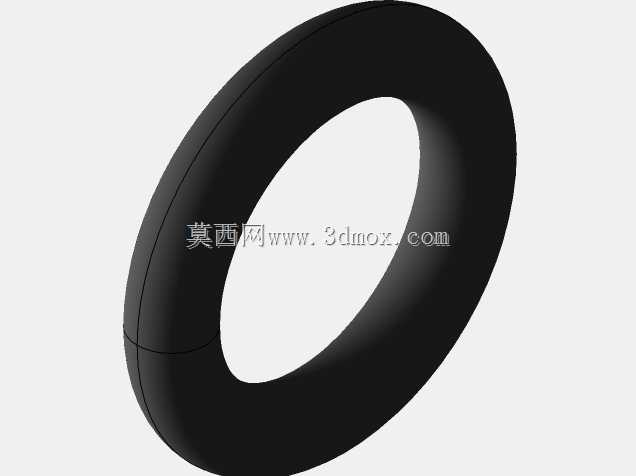

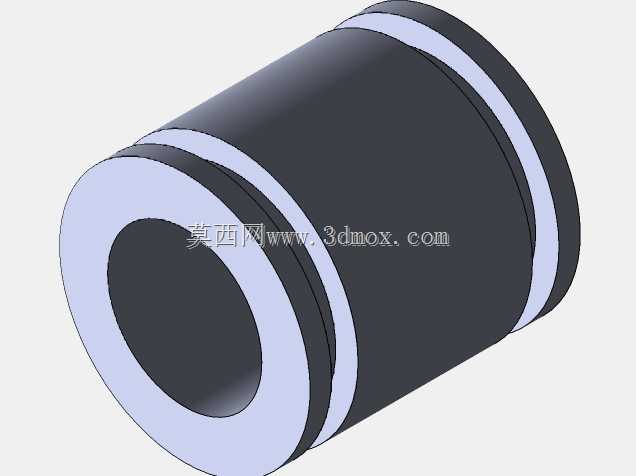

　　建模时先确定两端轴头、中心杆和外壳的同轴关系，再按装配顺序布置端盖、隔套、弹性件、密封圈及限位环。剖切表达保留了外壳轮廓，同时把内部弹簧压缩状态、环件厚度和相邻接触面展示出来，便于检查运动行程中是否存在干涉。黑色外壳与金色端盖在视觉上区分固定件和受力端，透明段则用于观察内部零件的堆叠位置，这种处理方式更适合结构评审、装配指导和机构原理展示。

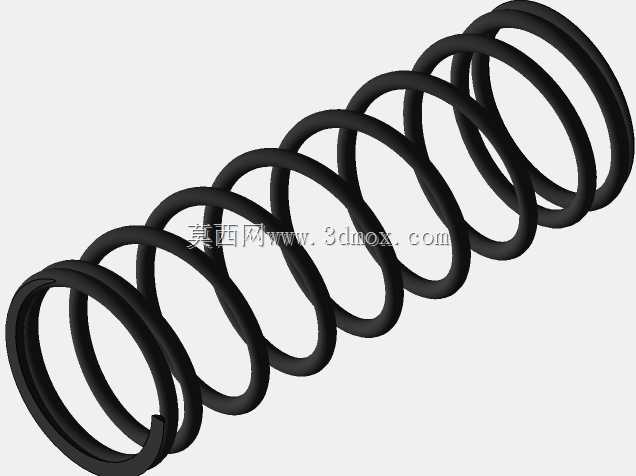

　　在功能特性上，该类组件依靠弹簧产生稳定轴向力，外部套筒为内部零件提供防护和导向，端盖通过孔位与设备本体连接，伸出轴段可与拨叉、推杆、压紧块或其他执行件配合。工作过程中，轴向载荷通过轴头传入，弹簧被压缩后吸收冲击，载荷释放后推动相关部件回到设定位置。多道环形结构既可以作为隔位件，也可根据工况加入密封、减摩或阻尼元件，从而适应润滑、防尘和高频往复等使用环境。

　　外形边界方面，整体呈细长圆柱状，径向尺寸主要由套筒外径和端盖法兰决定，轴向尺寸则需结合弹簧自由长度、压缩量、端盖厚度及轴头伸出长度综合预留。安装时应保证中心轴线与配合孔一致，法兰端面贴合可靠，轴头连接部位保留足够的直线运动空间；周边还需留出拆装端盖、调整垫片和检查弹簧状态的操作距离。对于结构设计人员，该模型可用于验证弹簧选型、套环排列、轴肩限位和端盖固定方式；对于设备选型人员，可据此判断组件在主轴箱、夹具机构或自动上下料工位中的布置空间与承载方向。
