工业冷却站配套托架及管路机组

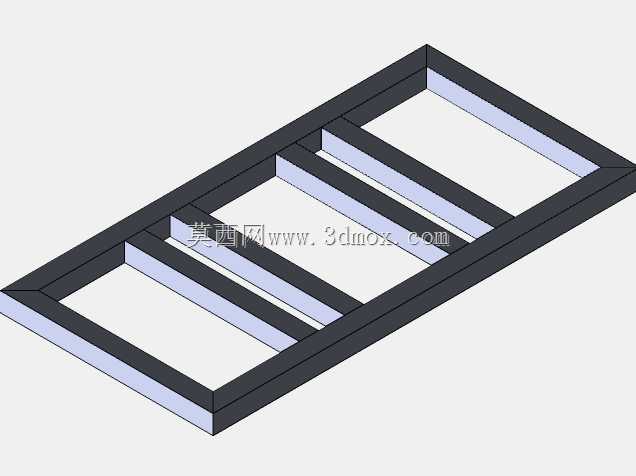

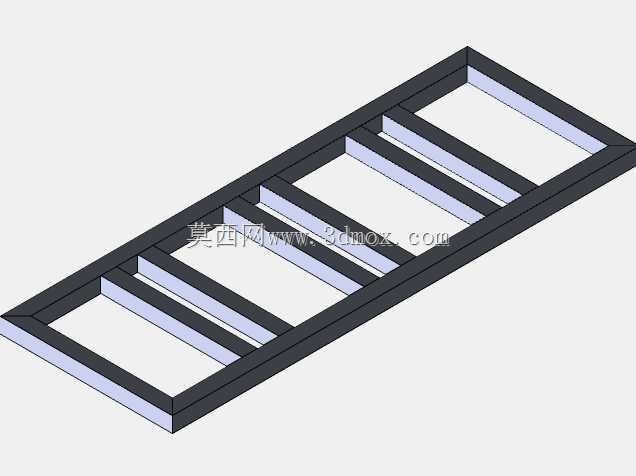

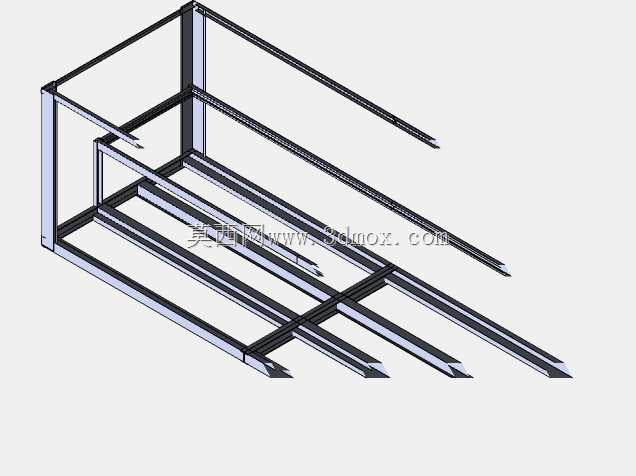

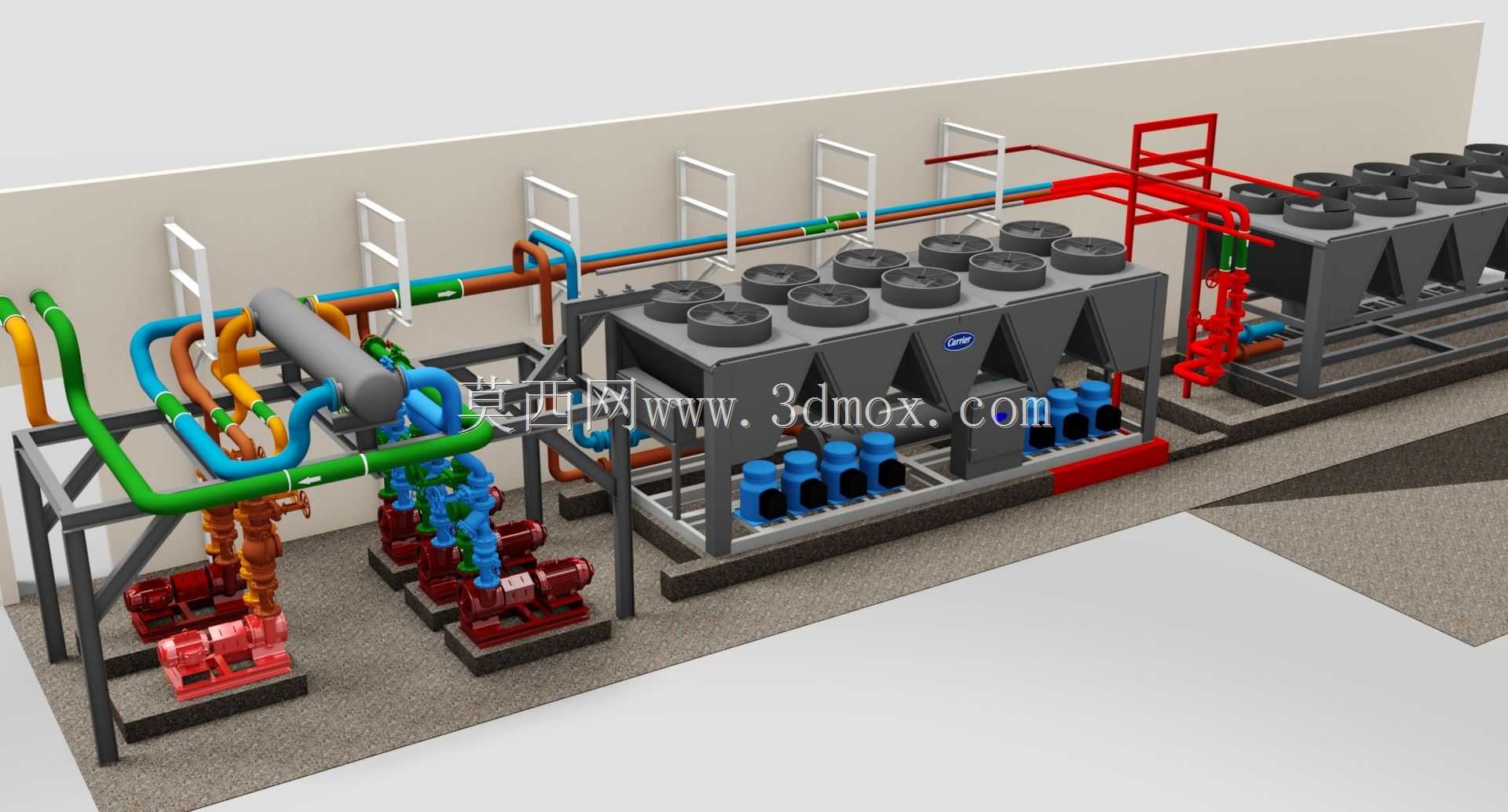

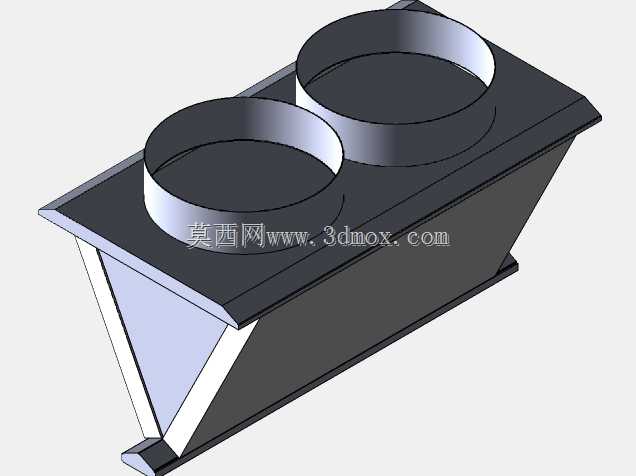

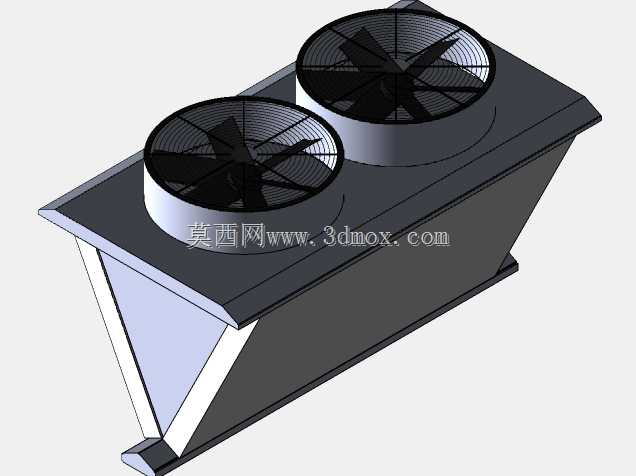

　　这套三维结构围绕集中冷却站的现场布置展开，托架并不是孤立的支撑件，而是把风冷换热单元、循环水泵、分集水管路、阀门组和检修通道整合在同一安装边界内。现场常见于注塑车间、液压站房、数控机床群、空压站或工艺冷却水系统，设备承担把主机带回的高温循环水输送至风冷模块，再将降温后的介质送回用户端的任务。建模时先按冷却模块的排布确定主框架轴线，多台风冷机组沿直线并列，顶部风机区域预留出风与检修净距，下部留出水泵吸入和排出管路的转弯空间。托架采用型钢框架承载，立柱落点对应设备底座和管路集中荷载，横梁位置兼顾水泵底座、管架生根和侧面维护操作。管路走向没有采用简单直连，而是依据泵组数量和换热器接口做分层布置：绿色大口径管作为回水或供水干管，蓝色、

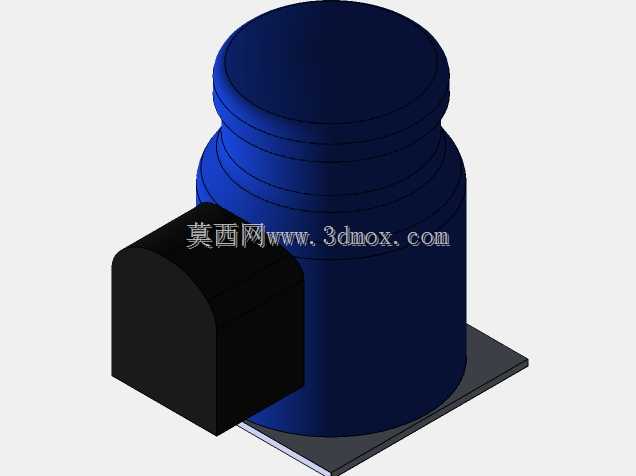

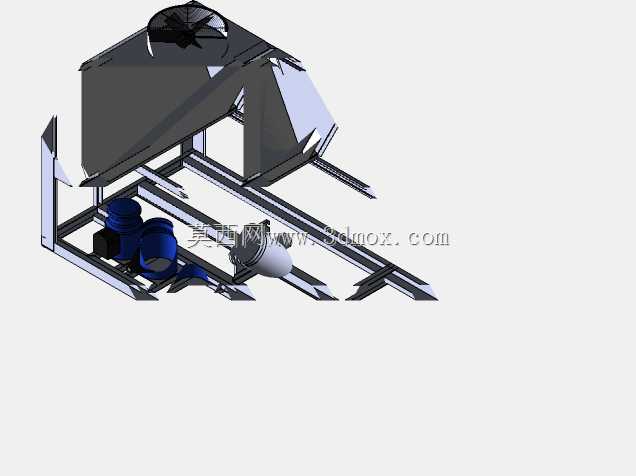

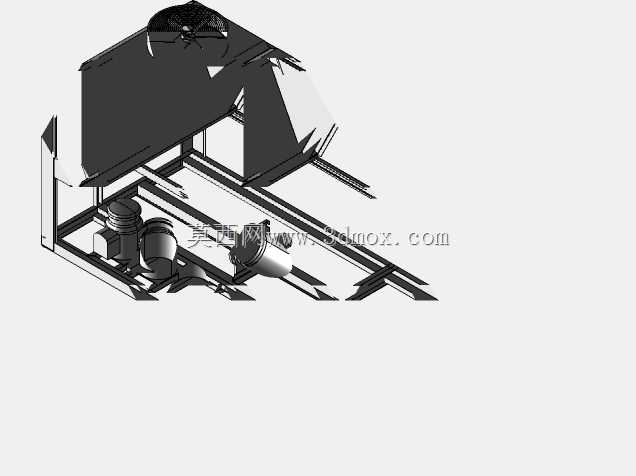

　　橙色支管分别对应不同泵组，红色管路用于旁通、泄放或安全支路。弯头、三通、变径和阀门的位置均考虑拆装空间，泵进出口设置软接和阀件，便于检修时隔离单台设备，避免整站停机。风冷模块下方布置蓝色泵组，红色水泵底座与混凝土基础或减振垫对应，管道在泵入口处避免急弯，以降低气蚀和流阻。托架侧面设置白色爬梯和顶部走道，走道边缘与设备风机、管道阀门保持安全距离，方便人员到达高位接口。设计过程中需要核对外形尺寸与厂房边界：机组总长由并列风冷模块数量决定，宽度方向包含管道外伸、泵组操作面和通道，高度方向受风机顶部、立管和厂房净高限制。基础荷载集中在框架立柱、水泵底座和换热模块支脚处，现场就位前需核对地脚位置、排水沟、配电方向以及风管或外墙排风条件。

　　管路支架不能直接压在阀门手轮或仪表接口上，水平管段按坡度设置排气和泄水点，低温环境还需预留保温层厚度。整体模型把设备、钢架、管线、阀组、爬梯和基础关系完整表达，可用于方案评审、管综碰撞检查、预制加工和安装交底，帮助结构与管路设计人员在施工前发现操作空间、支承位置和接口标高方面的问题。
