重载输送链81X型链条组件结构

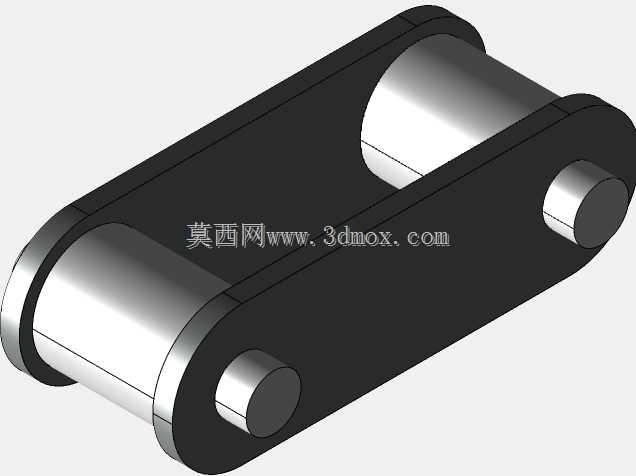

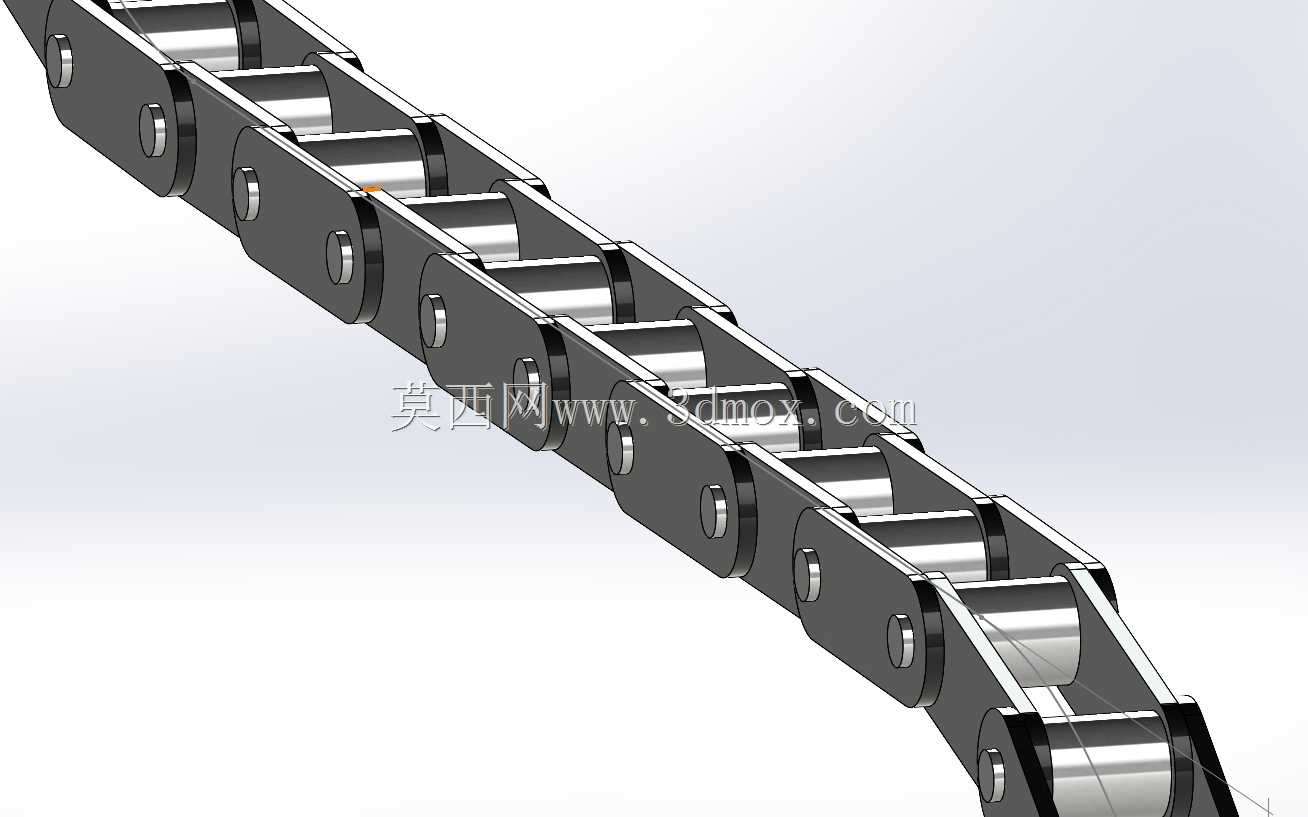

　　该链条组件针对木材加工、散料输送以及重型流水线中长距离牵引工况设计，常见于锯木厂出料线、板材转运机、连续式给料设备等需要持续传递大拉力的部位。建模时先从单节链节入手，把内链板、外链板、套筒、滚子、销轴按实际装配关系逐层搭建，再沿节距方向阵列形成连续链段，能够直观反映链条弯曲绕行、啮合传动以及与导轨配合的状态。

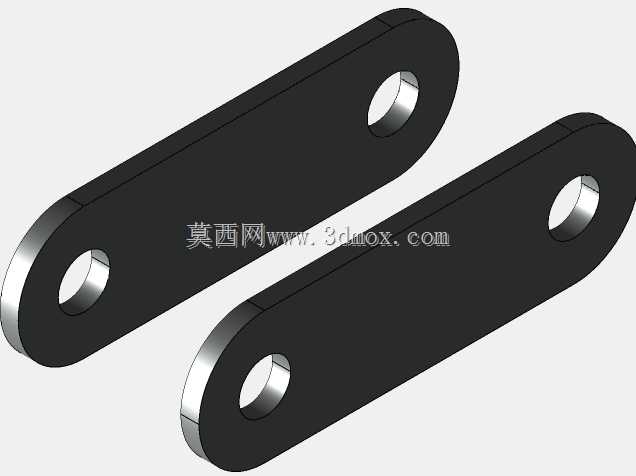

　　从功能上看，输送链不仅要传递牵引力，还要承担被输送物料或工装附件带来的附加载荷。81X规格属于重载输送链范畴，链板厚度、销轴直径和滚子高度均围绕耐磨与抗拉伸展开。滚子在导轨或链轮齿槽间滚动，可减小滑动磨损；套筒与销轴构成铰接副，决定链条反复弯折时的寿命；内外链板通过过盈或铆接固定，保证节距在长期运行中不被拉长。

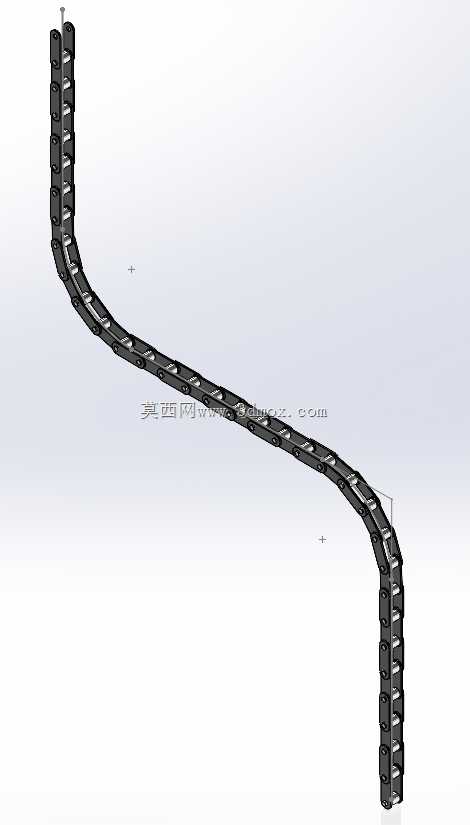

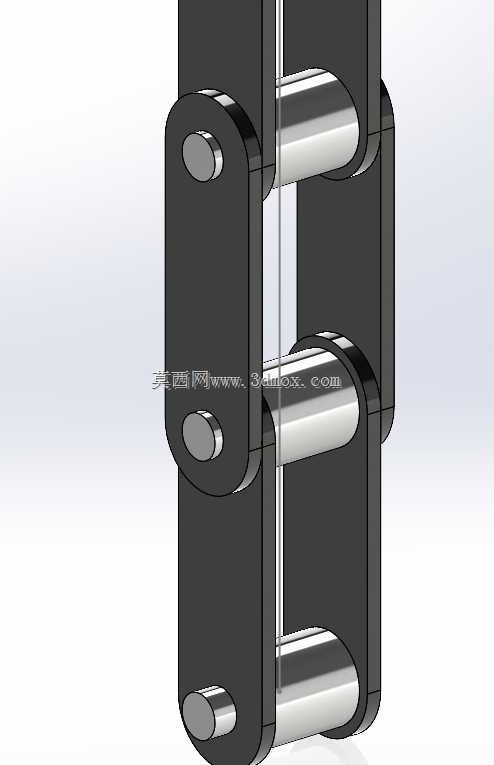

　　设计思路上，链节采用对称板式结构，内外链板交错布置，使载荷在两侧板件间均衡传递。销轴端部的限位关系在模型中得到体现，可用于检查链板侧向间隙、滚子转动空间以及相邻链节在最小回转半径下是否发生干涉。链段外形呈连续带状，平直段保持规则节距，绕入链轮时则按齿距形成多边形运动轨迹，这一特征对输送速度波动和动载荷分析很关键。

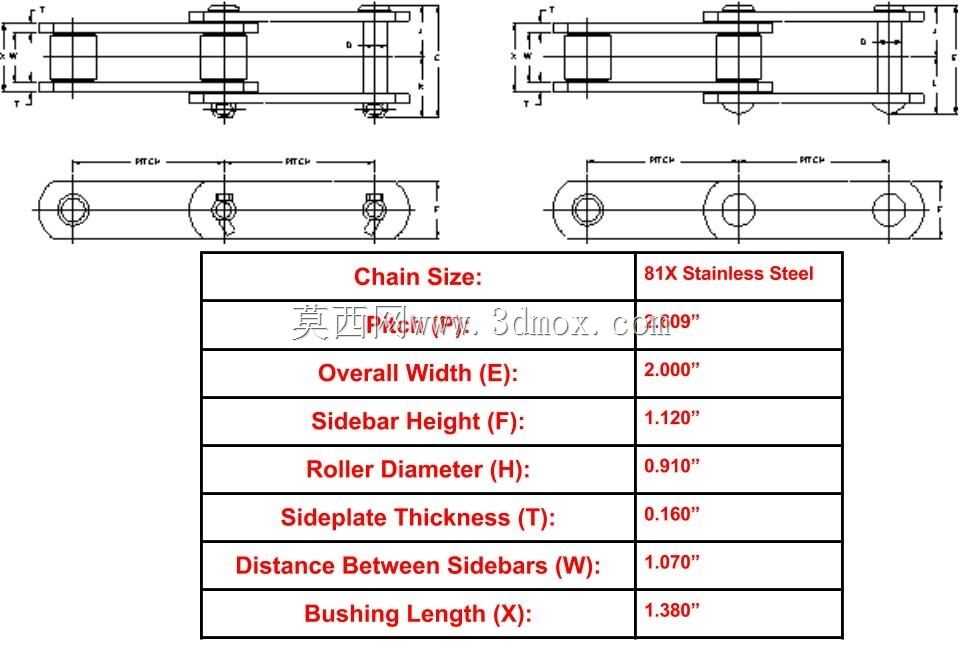

　　安装边界方面，链条宽度、链板高度、滚子外径和销轴长度决定了导轨槽、托板以及张紧装置的布置空间。设备布局时需预留链条侧向窜动量，并在驱动端与张紧端之间留出节距补偿范围；若配置附件板、推块或刮板，还应在链节外侧保留安装孔位和紧固件空间。链轮齿形、齿数与中心距会直接影响啮合冲击，模型可用于核对链条进入齿槽时的接触位置，避免链板与齿侧、护罩或机架发生摩擦。

　　在维护层面，该结构清晰展示了易损件之间的配合层次：滚子承受轨道接触，套筒和销轴承担铰接磨损，链板承受拉伸与脉动载荷。工程人员可据此判断润滑点、张紧调节量以及链轮包角是否合理。对于输送设备选型而言，这种三维链段不仅是外观表达，更可作为路径规划、链轮匹配、导轨间隙校核和附件扩展设计的基础参考。
