户外便携折叠式不锈钢烧烤炉结构

　　该套钣金炉具面向户外露营、庭院聚餐、自驾休憩和临时摊点烤制等场景，核心用途是在无固定厨房条件下提供稳定的炭火承载、通风助燃与食材承托界面。整体采用薄金属板折弯、卡扣和插接方式成型，运输时可将侧板、端板与烤架拆解或收拢，减少占用体积；使用时依靠板件之间的折边、插槽和限位孔形成箱体，不需要额外工具即可完成主要装配。

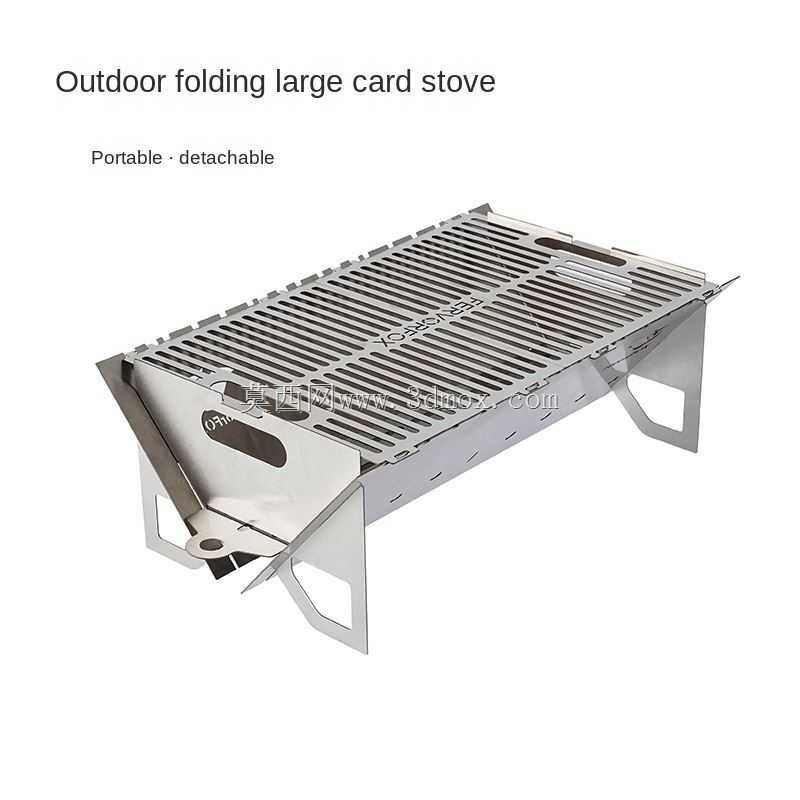

　　结构上，炉体由两侧承力支腿板、两端挡风板、底部承炭区域和上部格栅组成。侧板同时承担支腿、侧壁和提手功能，下部开设异形镂空，既减轻重量，也为搬取和开合提供握持位置；端部挡板用于阻挡侧向风，降低炭火偏烧和火星外溢风险。烤架表面布置长条通风槽，槽缝方向与食材摆放区域相匹配，能够让热量向上传递，同时使油脂和碎屑向下落入炉腔。

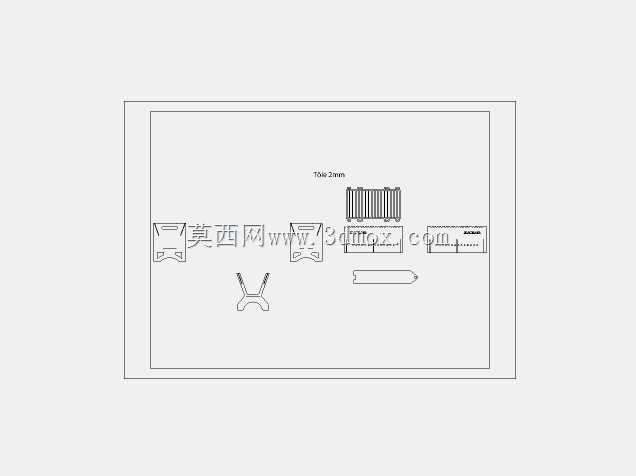

　　设计思路重点集中在薄板件的可制造性与现场快速搭建。各零件多采用平面展开后折弯的工艺，焊接量少，适合激光切割、数控冲裁或钣金折弯加工。板件边缘通过翻边提高局部刚度，避免薄钢板在受热和承重时产生明显翘曲；插接位置保留装配间隙，使高温膨胀后仍能拆卸。炉体四角和支腿落地点形成稳定支撑面，展开后支腿外扩，能够降低重心，适应草地、沙地、硬化地面等不完全平整的场地。

　　从安装边界看，建模时需要控制折叠状态的外包络尺寸，确保侧板、烤架和挡板能够叠放；展开状态则要校核烤架有效承托面积、炉腔高度、支腿跨距以及炭火与格栅间距。炉腔高度影响进风量和炭层厚度，格栅距炭面过近容易焦糊，过远则升温慢；侧板开孔与底部间隙共同构成自然通风路径，开孔面积需在防风、供氧和结构强度之间平衡。

　　三维结构中还应关注热变形与使用安全。薄金属板在反复加热冷却后可能出现残余变形，因此承力边、折叠边和插接舌片需要预留圆角与折弯半径，减少应力集中。烤架槽缝两端设置止裂结构，可降低长槽端部撕裂风险；握持孔远离炭火直接辐射区，并通过翻边提高手感。该模型适合作为户外炉具钣金设计、折叠机构方案校核、露营装备结构开发以及薄板折弯件教学参考，可在此基础上调整炉体长度、格栅密度、支腿高度和挡风范围，以适配不同人数、不同燃料和不同使用环境。
