小型步进驱动蠕动泵结构设计方案

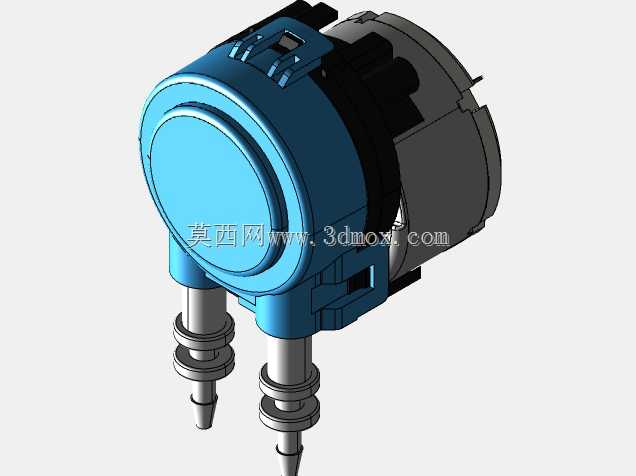

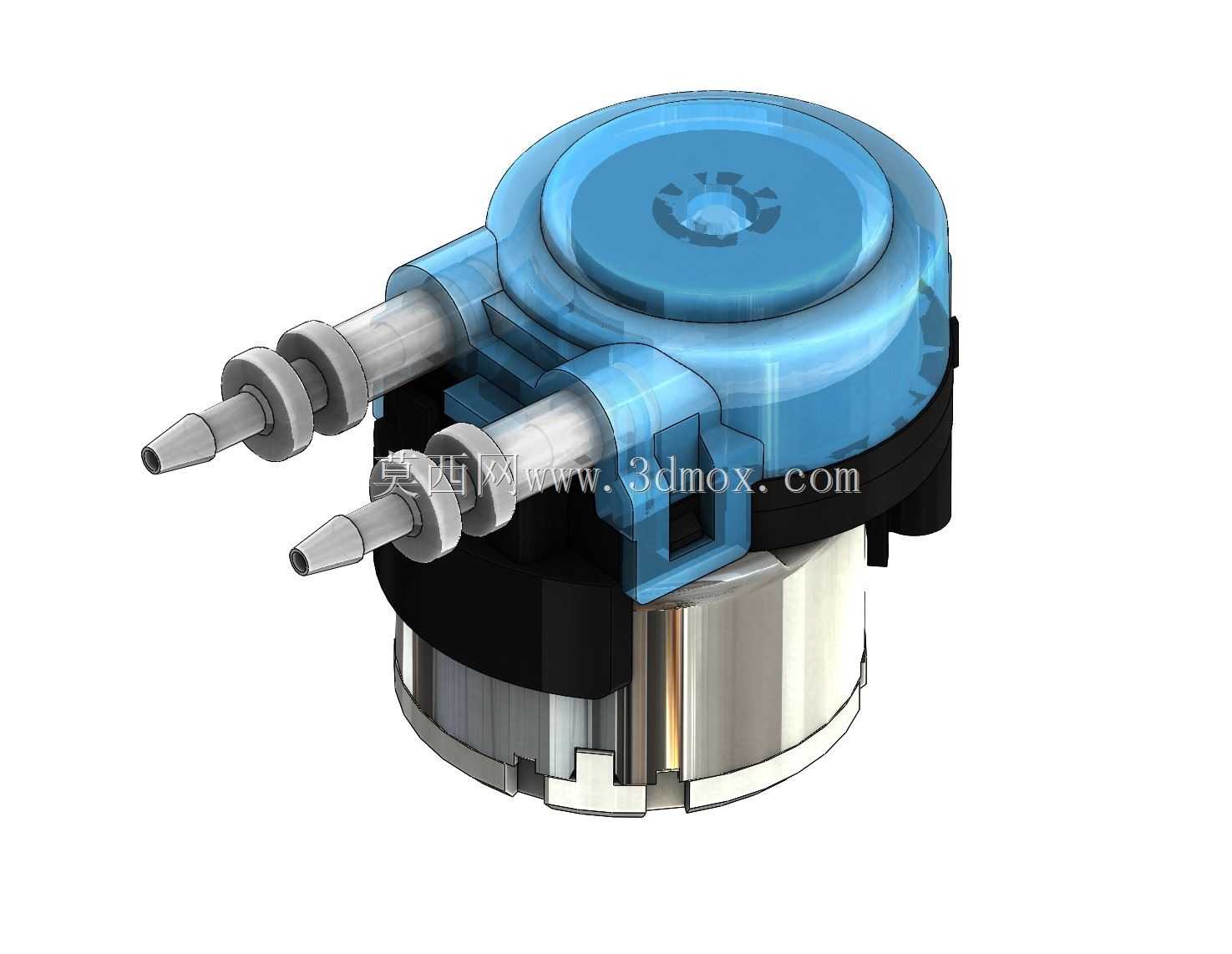

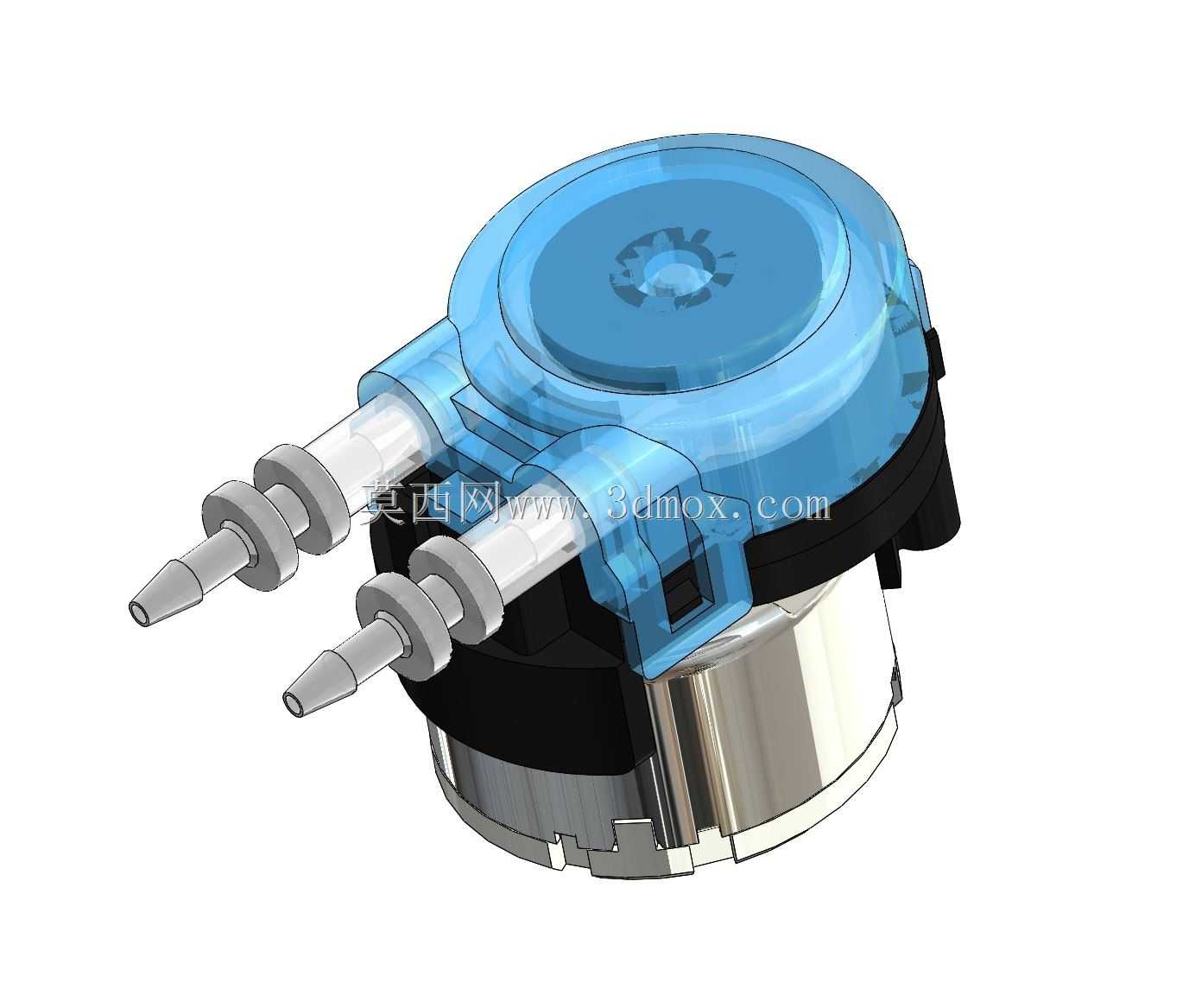

　　这款蠕动泵的结构设计，核心围绕小流量高精度流体输送场景展开，常见于实验室分析仪器、小型医疗设备、喷墨供墨系统、水培栽培营养液输送这类对流量稳定性要求高、输送介质不能与泵体构件直接接触的工况。从结构上看，泵头采用上盖透明可视化设计，日常运行时可直接观察泵管的挤压状态、是否存在气泡残留，不用拆解泵头就能快速排查管路异常，这点在多通道并行的实验设备运维中能省下不少排查时间。进出液接头采用阶梯式宝塔结构，适配不同内径的硅胶、氟橡胶蠕动泵管，接头根部做了限位凸台，管路套接后能避免运行过程中管路滑脱，配合管卡可实现无泄漏连接，输送腐蚀性试剂或者无菌液体时，全程只有软管内壁接触介质，不会出现金属构件污染输送液的问题，

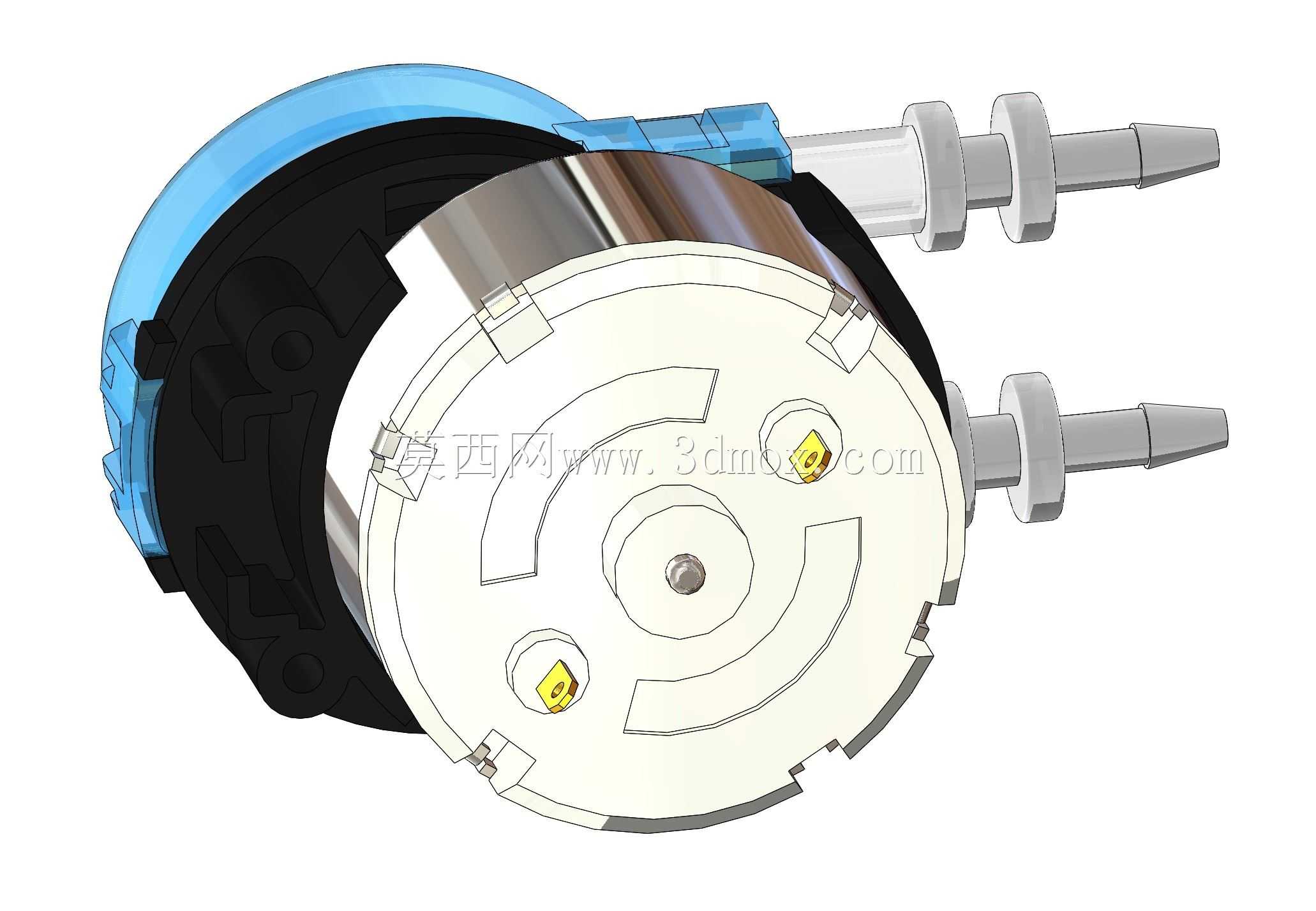

　　也省去了泵腔频繁清洗消毒的步骤。驱动端采用标准步进电机直连结构，没有额外的减速齿轮组，传动回差控制在极小范围内，配合步进驱动器可实现0.1rpm级别的低转速稳定运行，流量覆盖50-100ml/min区间，流量精度可控制在±2%以内，满足定量加注、连续恒流输送的需求。设计时特意将泵头转子的挤压轮做了圆弧过渡处理，运行时对泵管的挤压是渐进式的，不会出现硬折管路的情况，能大幅延长软管的使用寿命，减少耗材更换频率。安装边界上，电机端采用标准圆形法兰安装结构，法兰上预留三个均布的安装孔，可直接固定在设备安装面板上，泵头整体径向尺寸紧凑，不会占用过多设备内部空间，进出液接头平行同向布置，管路排布时可顺着接头方向走线，

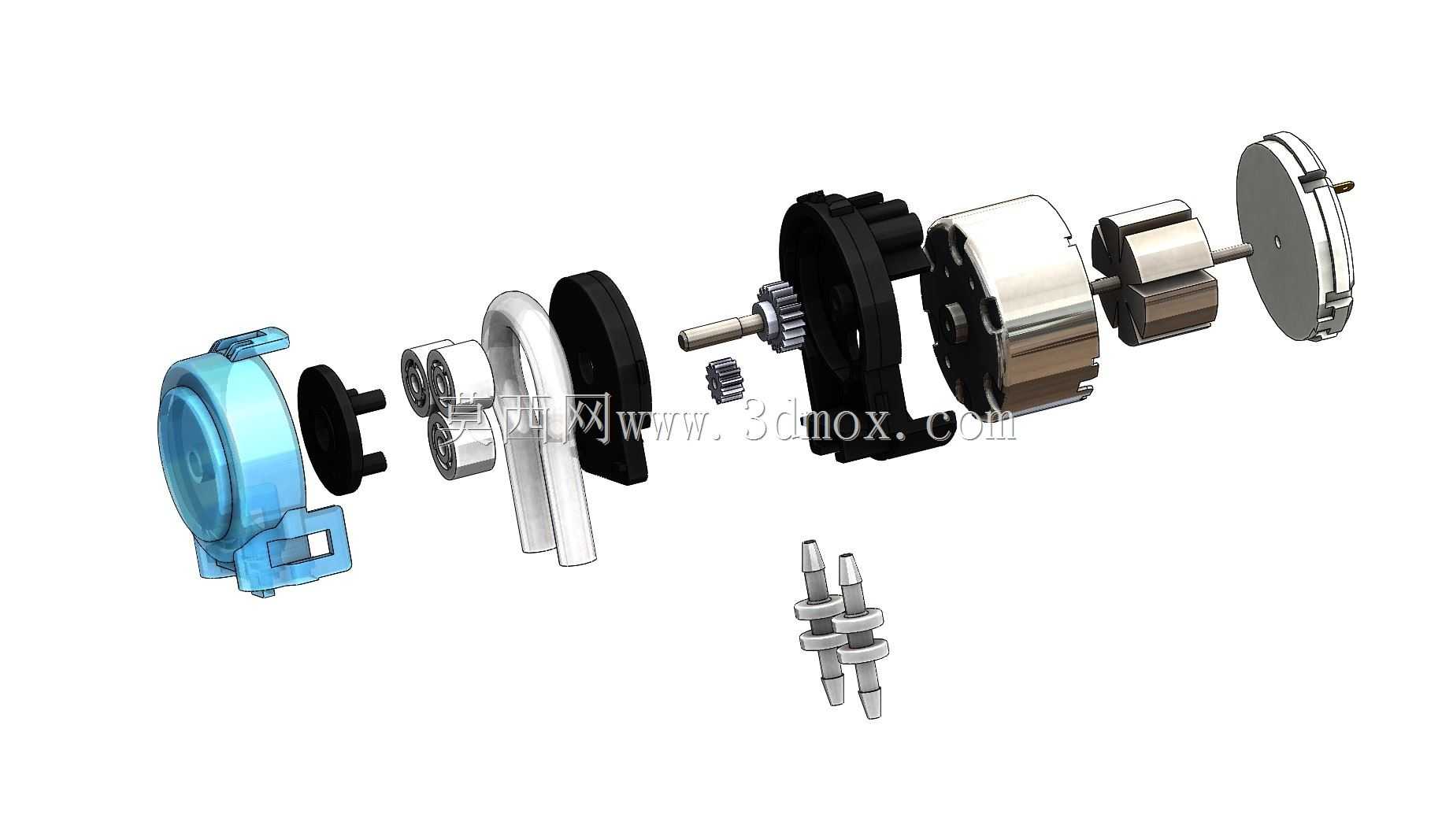

　　避免管路过度弯折影响流量稳定性。转子部分的偏心距经过反复校核，既保证挤压时能完全截断管路形成有效负压输送，又不会因为挤压量过大导致管路过早疲劳开裂，泵头上盖采用快拆结构，更换泵管时不需要借助工具，掀开卡扣就能取出转子更换软管，整个更换过程不超过半分钟，适配需要频繁更换管路输送不同介质的使用场景。
