QueenAnt V2带储物架数控雕刻机结构

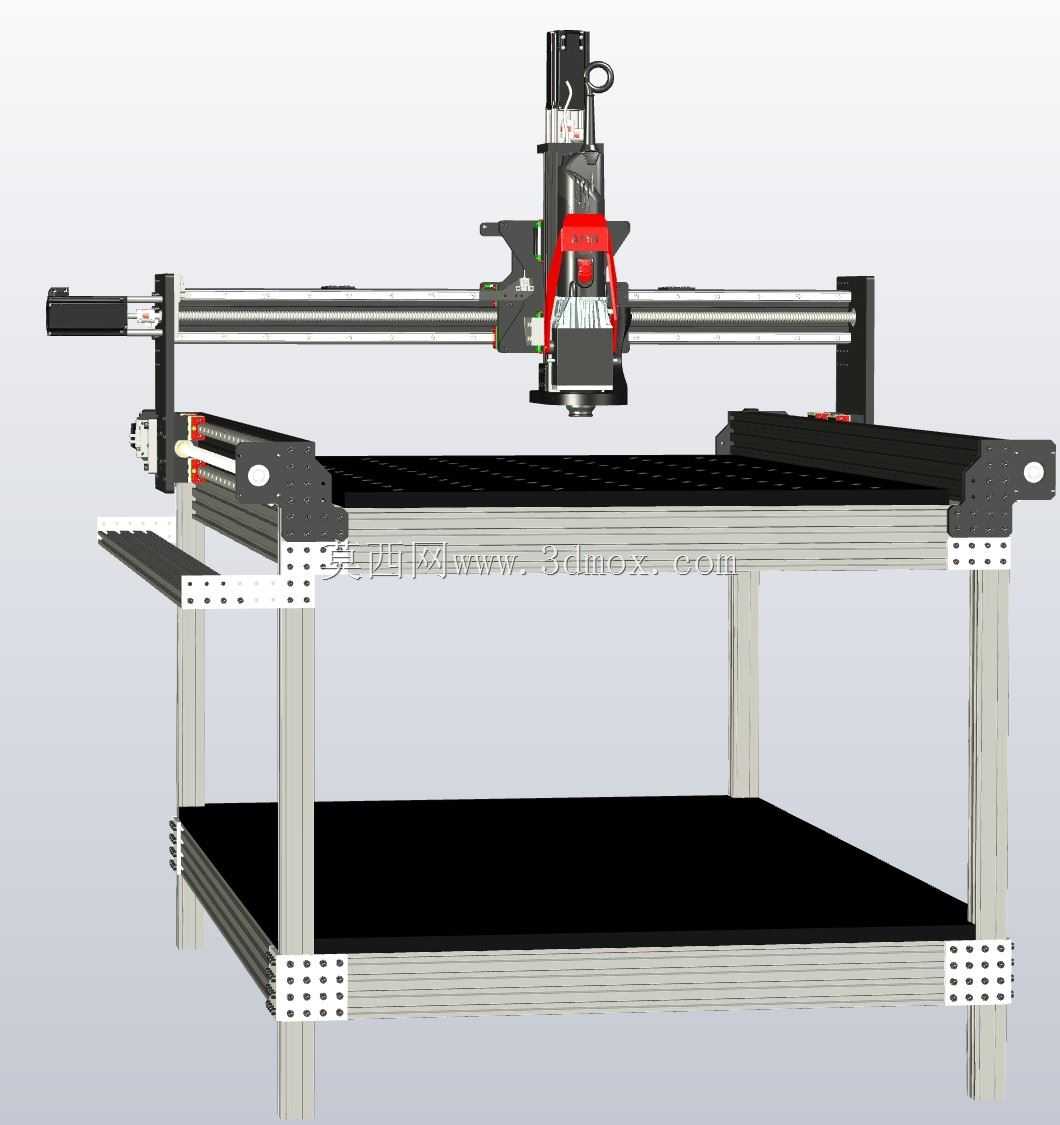

　　这套QueenAnt V2数控雕刻加工设备采用龙门移动式布局，核心面向中小型板材铣削、雕刻、钻孔与轻量切削场景，常见于木工板材开料、广告标识雕刻、塑料件修边、软金属薄板加工以及创客工坊、小批量定制生产单元。整机将加工主机与下部储物支撑桌整合为一体，既承担机床刚性基座功能，又利用下层空间收纳刀具、夹具、废料盒与常用工装，减少车间零散占地。

　　从结构思路看，横梁沿Y向两侧导轨纵向移动，加工滑座在横梁上完成X向运动，主轴组件沿Z向完成进给，形成典型三轴龙门加工路径。机架大量采用工业铝型材搭建，型材槽道便于导轨、齿条或丝杆、限位开关、拖链及电控元件的灵活安装；角件与连接板在关键受力位置形成约束，兼顾装配可调性与后期维护便利性。工作台面为平整加工承载区，四周预留装夹空间，可配合压板、T型槽夹具或真空吸附工装固定板材。

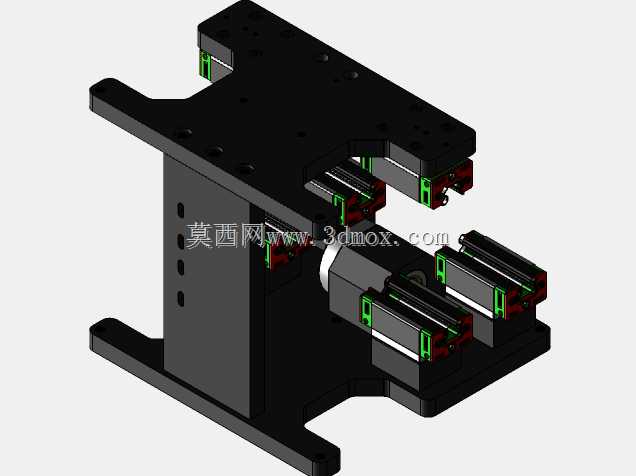

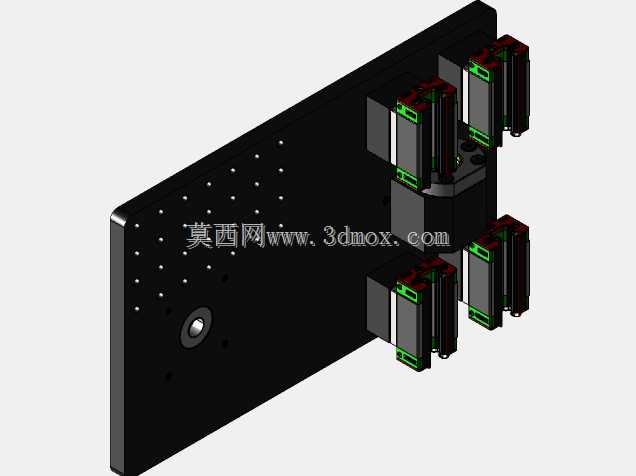

　　主轴部分集中布置在Z轴滑台上，包含主轴电机、安装座、升降导向件及防护结构，红色护罩区域突出主轴与传动连接位置。横向长导轨支撑X轴运动，两侧Y轴导向组件保证龙门同步行进；线缆通过拖链和侧向支架整理，避免高速往复运动时拉扯干涉。设备下部框架由立柱、横梁和层板组成，黑色下层置物板与黑色工作台面形成清晰分区，上层承受加工载荷，下层侧重储物与辅助支撑。

　　安装边界上，这类设备需要在四周预留操作与维护距离：正面应留出上下料和装夹空间，后侧及侧面需保证电控、拖链、驱动部件检修可达；台面高度结合人工操作设定，底部框架应落在平整地面，必要时通过可调脚杯调平。龙门运动范围内不得放置超出安全间隙的物件，主轴下端与工件、夹具之间需根据刀长设定Z向安全高度。三维建模时需重点核对导轨平行度、横梁跨距、滑座行程、主轴端面到工作台的极限距离，以及各轴在极限位置是否与机架、护罩或工件发生碰撞。

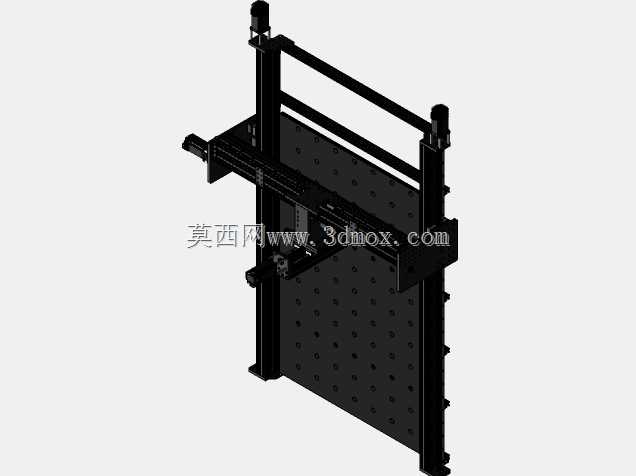

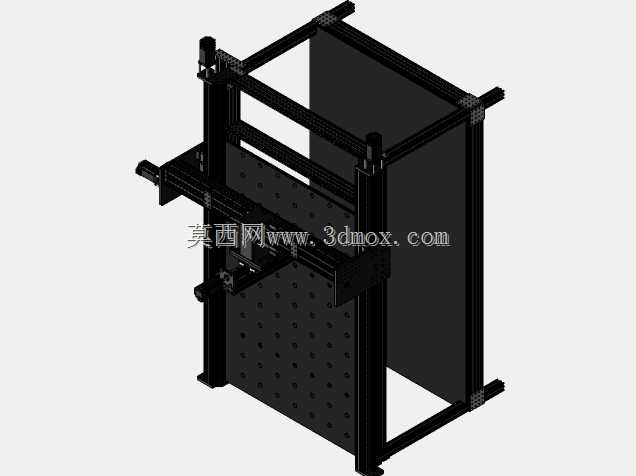

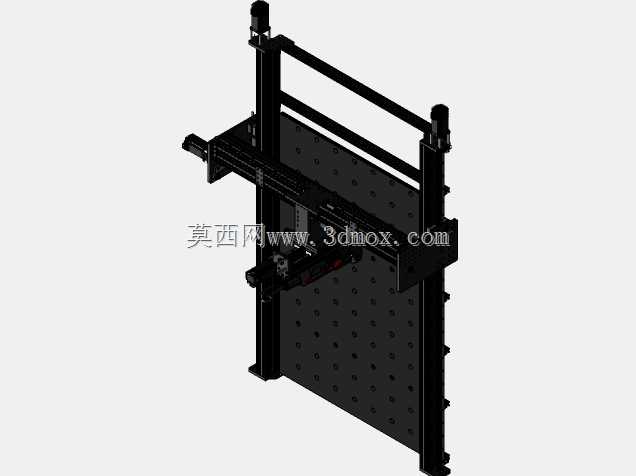

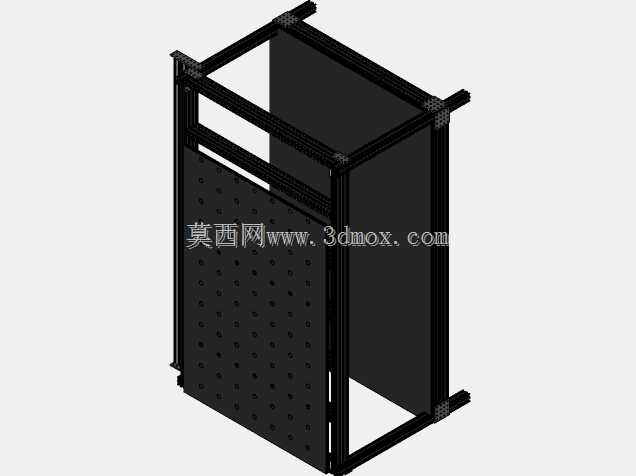

　　模型按子组件拆分，便于分别检查龙门、横梁、主轴滑台、工作台和储物架的装配关系，也方便在投产前调整型材长度、连接板孔位和外购件选型。整体结构强调可复制、可改装与可维护性，适合作为轻型数控加工设备设计、铝型材机架方案验证以及自动化雕刻工位布局参考。
