自定心开卷机涨缩卷筒夹持机构

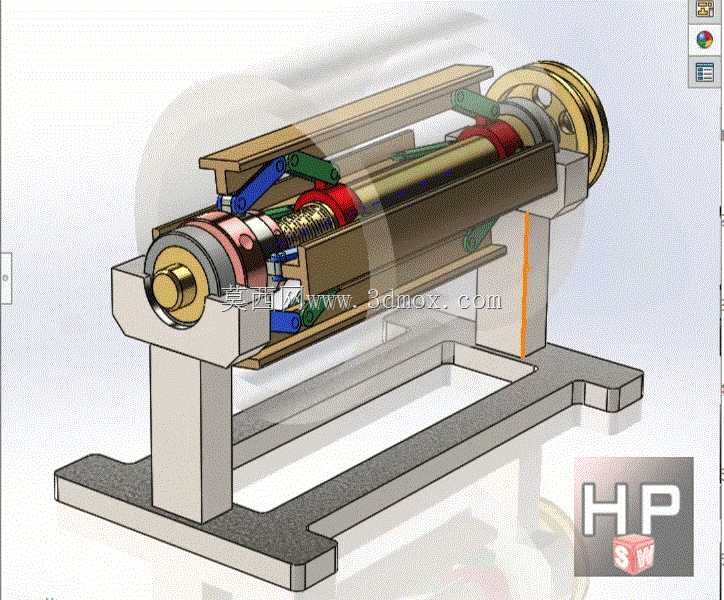

　　这套自定心开卷机结构主要面向金属卷材上料工位，常见于冷轧带钢、镀锌板、铝卷及铜带连续加工线的开卷段，布置在矫平机、送料机或冲压生产线前端，承担料卷承托、旋转放料与径向涨紧任务。设备核心为卧式悬臂涨缩卷筒，主轴一端由轴承座支承，另一端伸出承载料卷；卷筒内部通过丝杆、斜楔与连杆驱动多组扇形涨缩块同步径向移动，装入料卷内孔后向外涨开，使卷料中心与主轴回转中心自动重合，避免放料过程中偏心跳动。端部带轮用于接入减速电机或皮带传动，提供受控放料张力；底座采用双立柱焊接框架配合落地底板，保证重载悬臂状态下的刚性，安装时需校核底板地脚孔距、主轴中心高与后方矫平送料线的标高匹配关系。设计思路上，涨缩块的行程范围决定可适配的料卷内径区间，

　　扇形块外圆弧面在涨紧状态下与料卷内孔贴合，周向均布的连杆机构保证各块同步位移，实现真正的自定心效果；内部丝杆将旋转运动转化为轴向推拉，再经斜楔斜面放大为径向涨紧力，该增力特性可在较小输入扭矩下获得足够的料卷夹持摩擦力，防止高速放料时料卷松脱打滑。从外形边界看，整机沿主轴轴向占据悬臂操作空间，径向尺寸需容纳料卷最大外径，底座宽度要抵消悬臂端料卷重量形成的倾覆力矩；现场布局应在卷筒外侧预留叉车或上料小车的进出通道，主轴驱动侧预留皮带护罩与检修位置。结构建模时需重点表达卷筒内部的丝杆螺母副、楔块斜面配合、扇形块导向槽以及连杆铰接点，这些部位直接决定涨缩行程与定心精度；轴承座处需体现径向与轴向支承，以承受料卷重量及放料张力。该机构替代了普通固定直径卷筒，能适应多种内径规格的卷材，减少换卷时的衬套适配工作，在钣金开卷校平线、焊管机组、金属分条线上广泛使用，其定心精度直接影响后续送料的跑偏控制与板材表面质量。
