螺杆驱动环形手动夹紧工装夹具

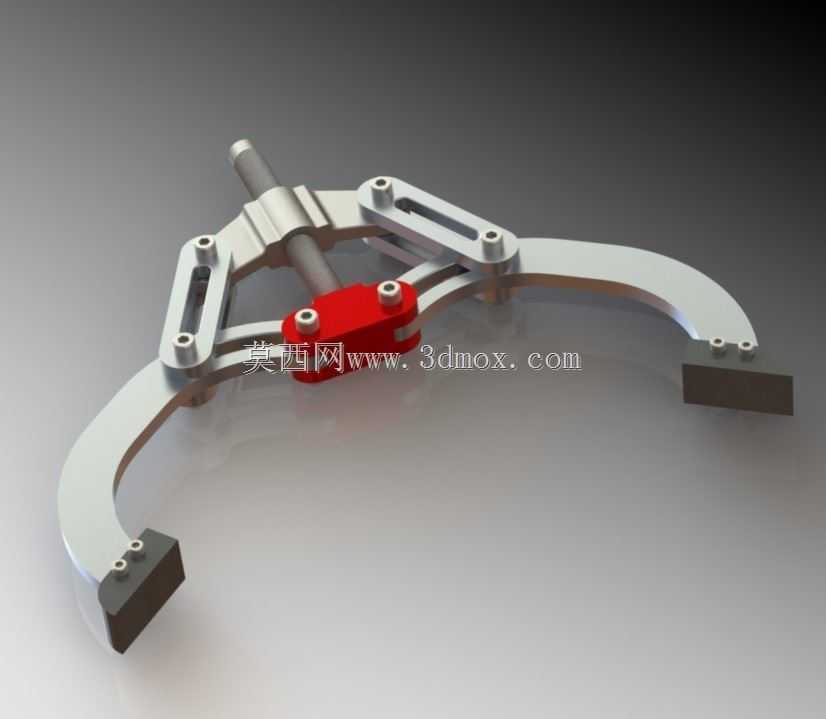

　　这套环形夹紧机构在中小批量机加工工位、焊接工装台以及部件预装环节都有很高的出镜率，核心作用是把轴类、盘类或者异形薄壁工件快速压牢在加工基准面上，避免切削力、焊接应力带来的工件移位。日常操作里，工人转动尾部伸出的长螺杆，螺杆把旋转运动转化为直线推进力，带动红色压块沿导向方向进给，最终配合C形环体下端的固定支撑位，从两个相对方向把工件牢牢夹持住。

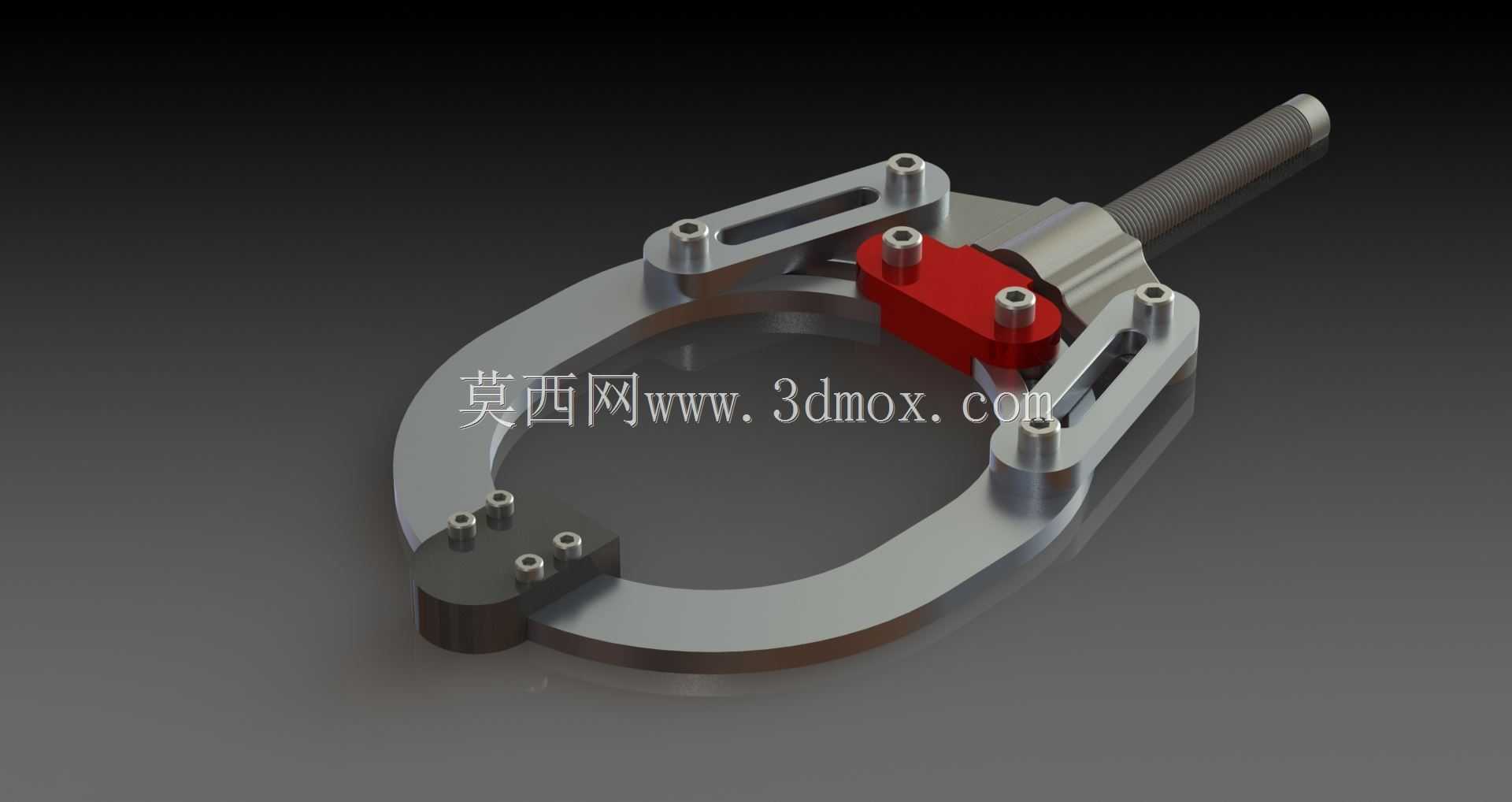

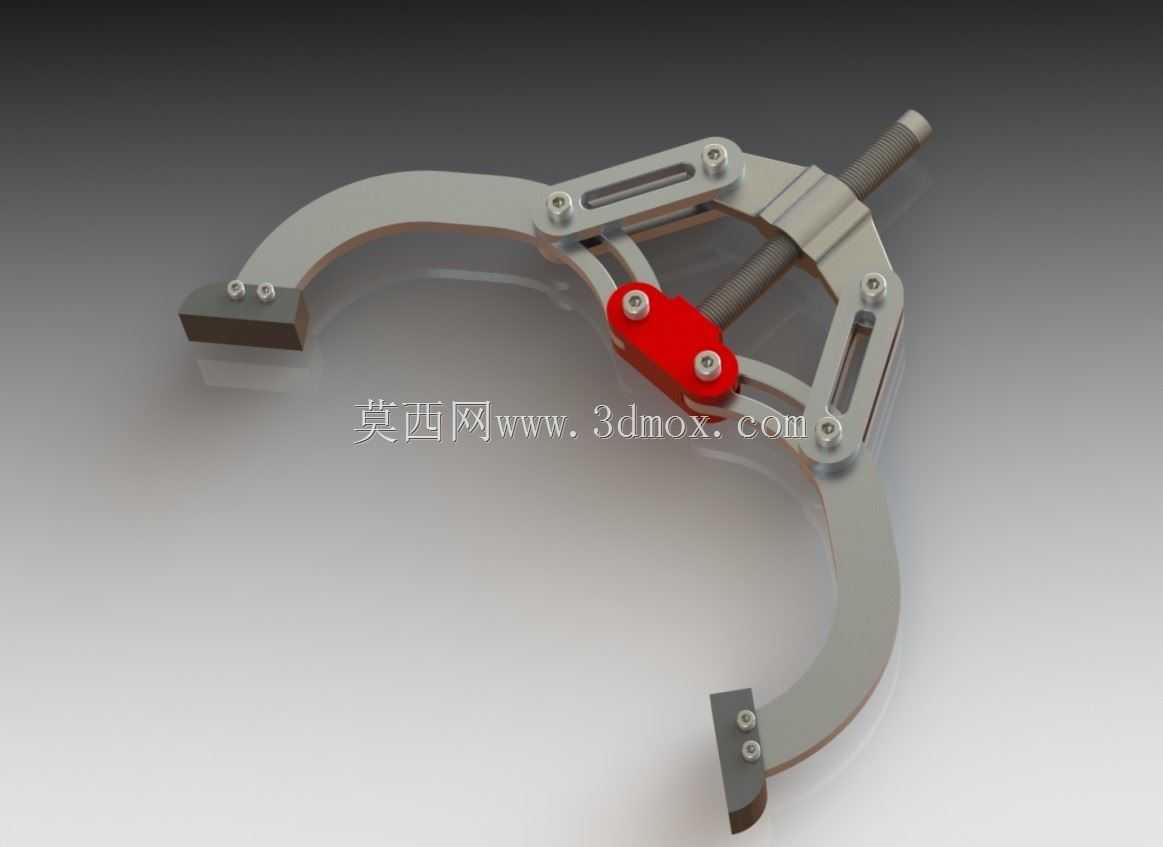

　　从结构布局来看，主体采用开口C形环架作为承载基体，这种构型的优势在于侧向开放，工件可以从环体侧面直接放入夹持区间，不必像闭口框架那样从端部穿套，针对直径较大的盘状零件、带外伸结构的半成品件，上下料动作会顺畅很多。环架两侧加工出长条形腰型槽，槽内布置紧固螺钉，压块组件的安装位置可以顺着腰槽调整跨度，适配不同外径的工件，不用更换整套夹具就能覆盖一定尺寸范围的夹持需求。红色活动压块通过两颗锁紧螺钉和螺杆推进端连接，压合面做了贴合工件轮廓的适配处理，接触区域压强分布更均匀，夹持薄壁管件时不容易把管壁压出凹陷。

　　设计过程中首先要校核环架的刚性，C形开口结构在夹紧反力作用下会存在微小张开变形，建模时需要给环体截面预留足够的厚度，螺钉安装位周边做局部加厚处理，避免应力集中在槽口边缘出现断裂风险。螺杆选用梯形螺纹构型，自锁性能优于普通三角螺纹，夹紧后即便设备运行产生振动，压块也不会自行松退，长时间保持夹持力。下端固定支撑位同样布置了多颗可调螺钉，支撑点的高度和接触位置可以根据工件外形微调，当工件外圆存在台阶、局部平面时，能避开干涉区域，保证支撑点落在工件刚性足够的实体部位。

　　安装边界方面，整套夹具底部预留了和机床工作台T型槽配合的安装孔位，可以直接通过压板或者T型螺栓固定在铣床、钻床的工作台上，环体的开口高度、夹持区间的最大张开距离都在建模阶段做了参数化关联，调整腰槽有效行程时，螺杆的伸出长度、压块移动极限会同步更新，避免出现螺杆顶出行程不足或者压块和环架发生运动干涉的问题。手动操作模式不需要外接液压站或者气源，在没有动力配套的钳工台、野外维修工位也能直接使用，后期如果要接入自动化产线，也可以把手动螺杆替换成电动推杆或者气缸驱动，保留环架和压块的主体结构即可完成升级，结构拓展性很强。
