瓶盖自动分拣上料输送设备结构

　　这套设备主要面向瓶装产品包装产线的前端供料环节，常见于饮料、日化、医药瓶装生产线中，完成散乱瓶盖的定向整理、姿态筛选与有序输送，替代人工逐一分拣摆盖的重复作业。现场布局时，设备底部采用可调脚杯支撑，机架主体以铝型材搭建，占地边界可根据产线节拍调整，底部预留电机、传动组件的检修空间，侧边立架承载竖向理盖通道，整体安装无需预埋地基，只需在平整车间地面调平脚杯即可对接后续旋盖机工位。

　　从功能逻辑来看，下部料斗用于暂存批量倒入的无序瓶盖，内置输送与拨料结构将瓶盖持续提升至竖向分拣通道；通道内设置多层挡条、导向槽与姿态剔除结构，仅允许朝向符合要求的瓶盖通过，反向或叠放的瓶盖会沿回流路径落回料斗重新整理。完成定向的瓶盖从末端出料口依次送出，进入下游送盖轨道，保证旋盖工位连续取料，不会出现正反盖混杂导致的卡机故障。

　　结构设计上，竖向分拣段采用开放式栏栅结构，既减轻整机重量，也方便运维人员直接观察瓶盖通行状态，卡料时可快速介入处理；料斗侧壁开设检修口，日常清理残料、更换磨损导向件无需拆解整体机架。传动部分将驱动电机布置在机架下部低位，降低整机重心，运行时振动更小；侧边立柱与底部框架采用角件加固，长期承受往复送料载荷也不易出现形变。出料端配套限位挡块与衔接导槽，可适配不同直径的瓶盖规格，调整导向件间距即可完成换型，适配多品种共线生产的车间需求。

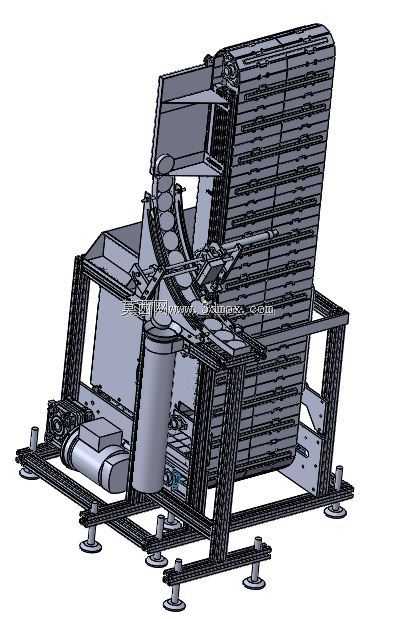

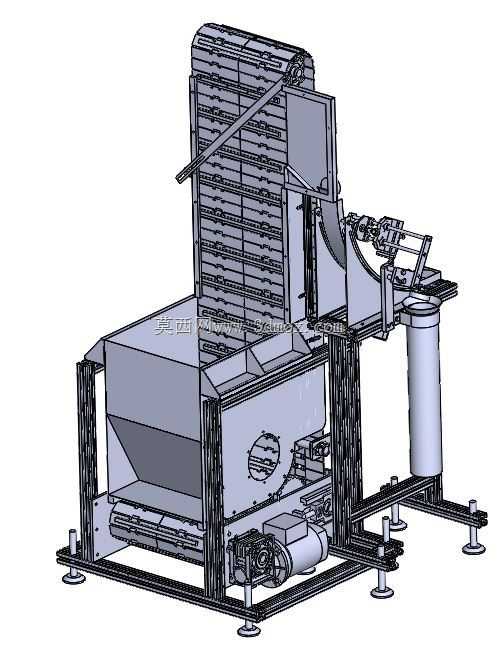

　　建模过程中完整还原了型材机架、脚杯、料斗、提升拨料机构、竖向理盖通道、出料导向组件、驱动电机与传动连接件的装配关系，各运动部件的干涉间隙、安装定位面均按照实际装配逻辑搭建，可直接用于方案汇报、产线布局校核以及非标设备的改型参考，对接上下游工位时也能直接提取安装接口尺寸，减少前期方案设计的重复建模工作量。
