工业散料密闭式螺旋输送给料装置

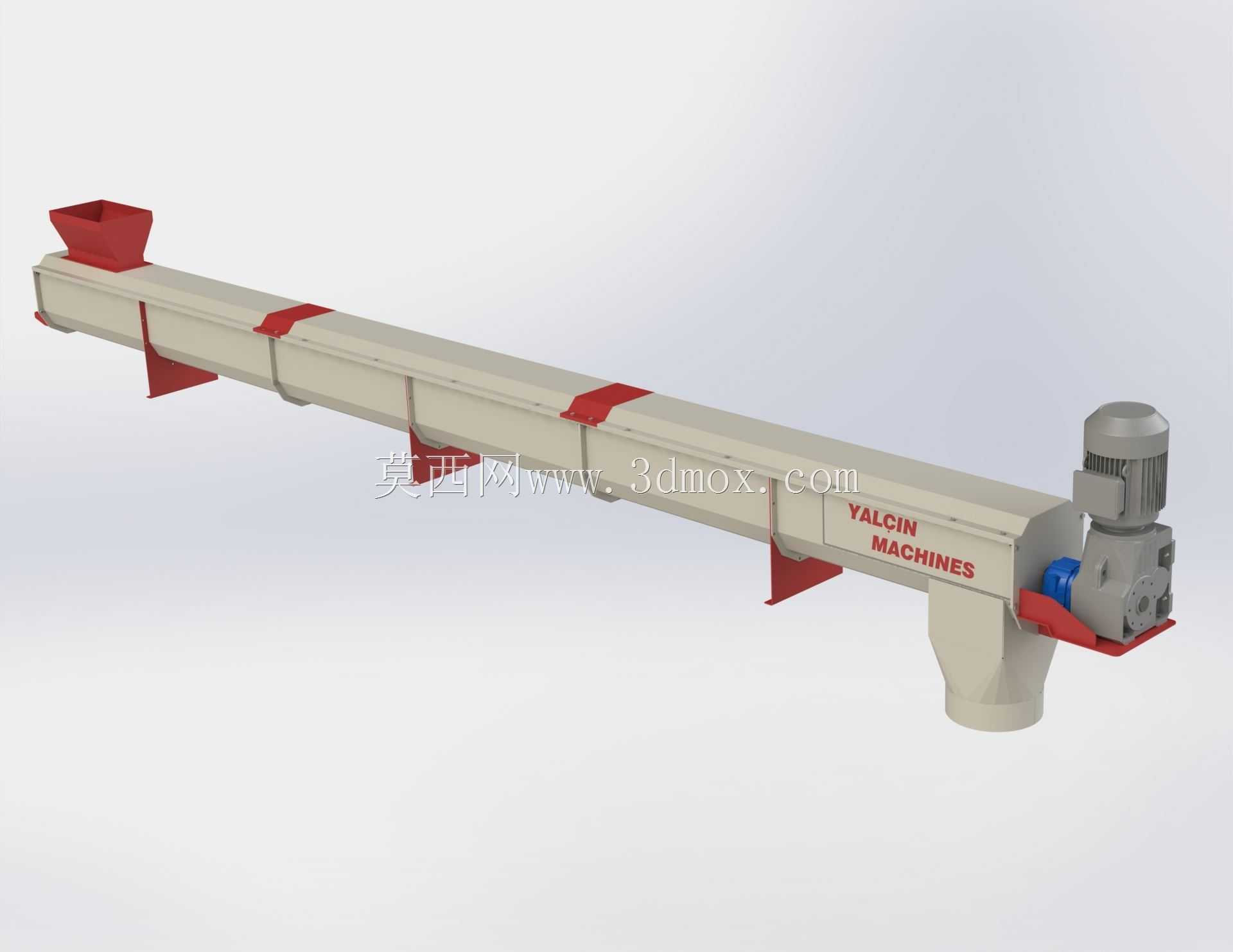

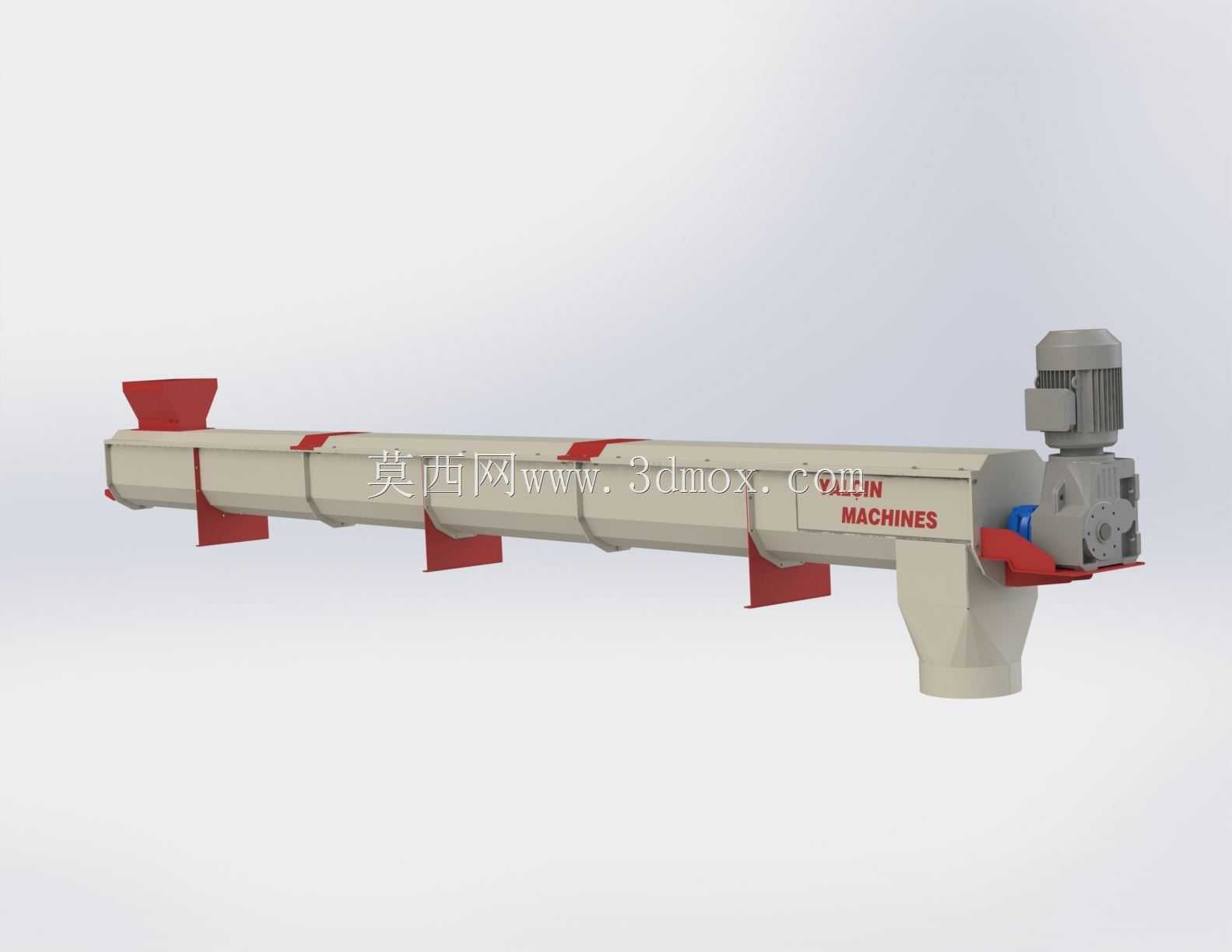

　　该套螺旋输送装置的三维结构完整还原了散料转运工位的实际布置逻辑，整机采用长槽型卧式布局，主体输送段为封闭U型槽体搭配分段式顶部进料口，末端设置锥斗状出料口，驱动端集成减速电机与传动组件，整体结构紧凑，适配车间内多点进料、单点出料的连续输送工况。

　　从现场应用场景来看，这类设备广泛部署在粮食加工、煤炭储运、盐业生产、骨料回收等产线中，用来完成颗粒状、粉状散料的水平密闭转运，避免敞开输送带来的粉尘外溢、物料洒落问题。槽体上方预留的多个方形进料口可对应不同上游料仓、给料设备的落料位置，车间布局时可根据产线排布灵活对接来料点，无需额外增设分叉溜管，减少物料中转的残留堵点。

　　结构设计层面，输送核心为内置螺旋叶片轴，工作时通过叶片旋转推动槽内物料沿轴向匀速前移，不会出现带式输送机常见的物料打滑、撒料问题。槽体下方间隔布置的红色支撑脚承担整机承重，安装时可直接固定在混凝土预埋基础或者钢制平台框架上，支撑脚的间距匹配长槽体的挠度校核要求，避免满载工况下槽体中段出现弯曲变形。驱动端的减速电机通过联轴器与螺旋轴直连，传动链短、运行扭矩稳定，针对不同输送产能需求，可调整螺旋叶片直径、槽体总长度以及驱动功率，适配每小时数吨到数十吨不等的输送量级。

　　安装边界方面，整机长度方向沿水平轴线延伸，两端分别为驱动组件和出料锥斗，布置时需要在驱动侧预留电机检修、散热的操作空间，出料口下方要留出对接下游提升设备或者料仓的垂直落差，多个进料口的上方要匹配对应来料设备的落料高度。槽体的密闭结构可配套设置除尘接口，处理煤粉、盐粉这类易起尘物料时，可直接对接厂区除尘管网，控制车间内粉尘浓度。设备运行时转速平稳，物料在槽内连续推移，不会出现块状物料卡滞的问题，针对谷物、颗粒盐、碎煤这类流动性较好的散料适配性极强，整机的支撑、槽体、叶片、驱动各部件的装配关系在三维模型中均完整呈现，可直接用于产线布局校核、非标输送设备的改型设计参考，也能辅助安装施工阶段预判管线对接、基础开孔的位置，减少现场安装时的尺寸干涉问题。
