45度转弯链板输送线机架结构

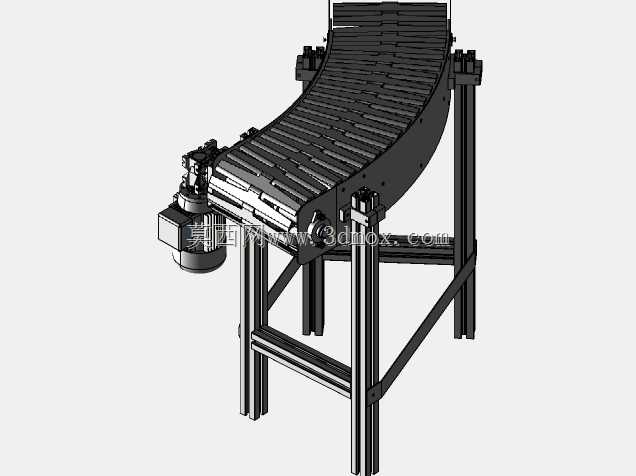

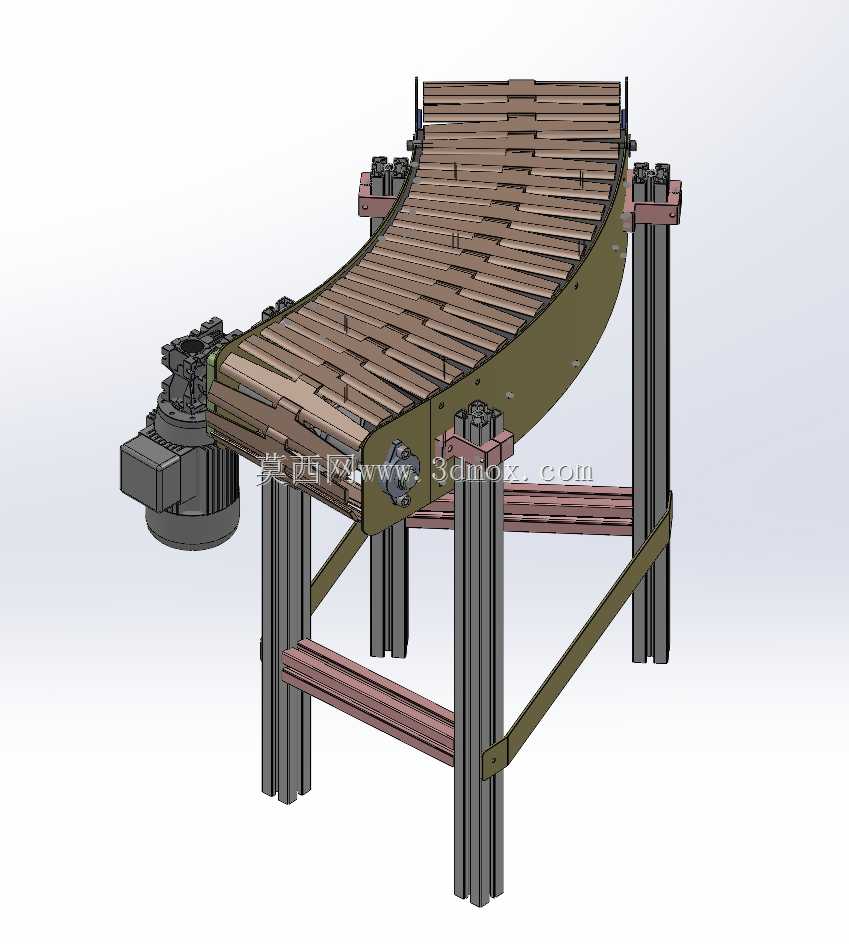

　　该模型呈现的是一套45度转向链板输送设备，主要用于车间物流在平面布局中改变物料行进方向，同时保持连续输送节拍。相比直线段输送，转弯段需要同时处理链条牵引、板面承载、内外侧速度差和机架支撑等问题，因此结构细节比普通皮带线更复杂。

　　从实际产线布置看，这类设备常出现在包装、仓储分拣、箱体加工和零部件流转区域。当前后设备中心线不能直线对接，或厂房柱网、通道、操作工位限制了直线布局时，45度转弯段可以把物料从一条输送线平顺导入另一条方向不同的线体。它适合输送箱件、袋件、规则托盘件以及外形较稳定的机械零件；对于底面过软、重心过高或容易滑移的物料，则需要在链板表面增加挡边、防滑条或导向护栏。

　　模型的承载部分采用分段链板形式，各板片沿弯曲轨迹排列，形成连续承载面。链板下方与牵引链条连接，转弯时内外侧链条沿不同半径运行，机架上的导轨和支撑轮需要约束链条轨迹，避免板片起拱、跑偏或局部卡滞。驱动端布置在转弯段一侧，通过电机减速机提供牵引力，张紧结构用于补偿链条磨损和装配误差。设计时应重点核对转弯半径、链板宽度、有效输送宽度和机架外轮廓之间的关系：有效宽度决定物料通过能力，外侧护板和驱动机构则会占用额外安装空间。

　　机架采用型材与焊接支撑组合的形式，四条支腿将输送面抬升到适合人工取放或与上下游设备对接的高度。支腿之间设置横撑和斜撑，以承受链板张紧力、驱动扭矩和物料偏载。转弯段的载荷并非均匀分布，物料在离心趋势和摩擦作用下会向外侧护栏靠拢，因此外侧导轨、支架连接点和支腿固定位置应保留足够刚度。安装边界上，除设备本体投影外，还需在驱动端预留检修空间，在张紧端预留链条调节距离，并在转弯外侧考虑护栏、电控线缆和人员通道。

　　建模思路上，该结构把链板组件、牵引链条、驱动单元、张紧机构、支撑腿和导向护栏分层表达，便于检查运动干涉和装配关系。工程应用中，可在此基础上调整转弯角度、输送宽度、支腿高度和驱动位置，使其与直线输送机、顶升移载机或分拣工位衔接。
