组合式空气处理机组暖通空调三维结构

　　该模型呈现的是组合式空气处理机组的完整结构，常用于商业综合体、洁净厂房、医院手术部、数据中心辅助空调区以及大型工业车间的集中送风系统。设备并不直接承担冷热源生产，而是作为空气输送、热湿交换和净化处理的核心末端，将冷水机组、锅炉或外部热媒接入盘管后，对新风与回风混合风进行冷却、加热、加湿、过滤和消声，再通过风管分配到各空调区域。

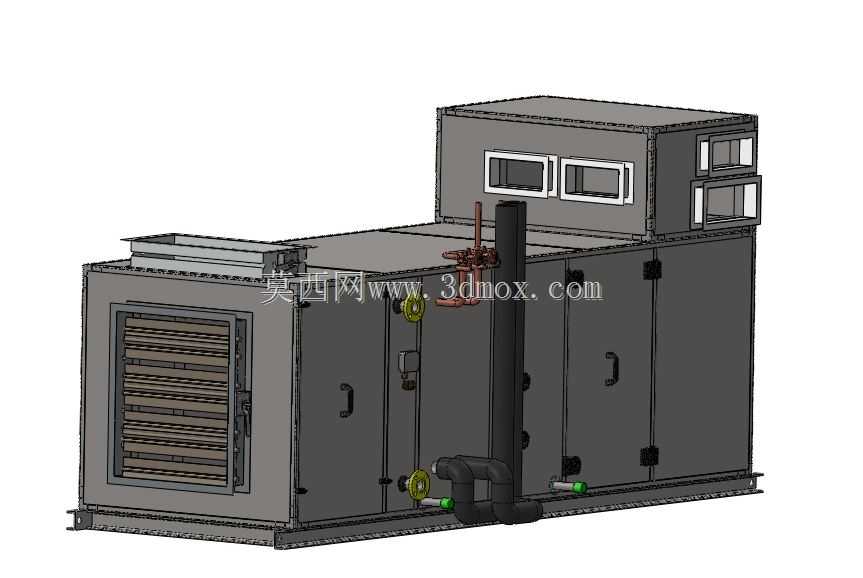

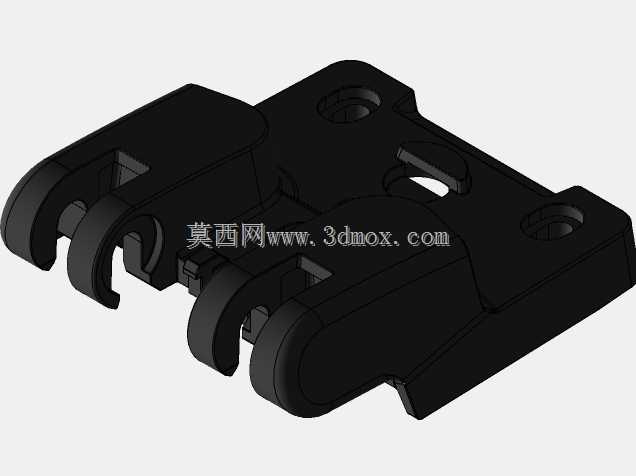

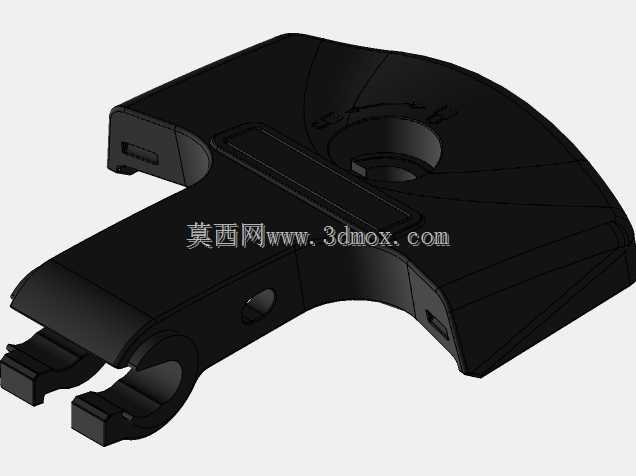

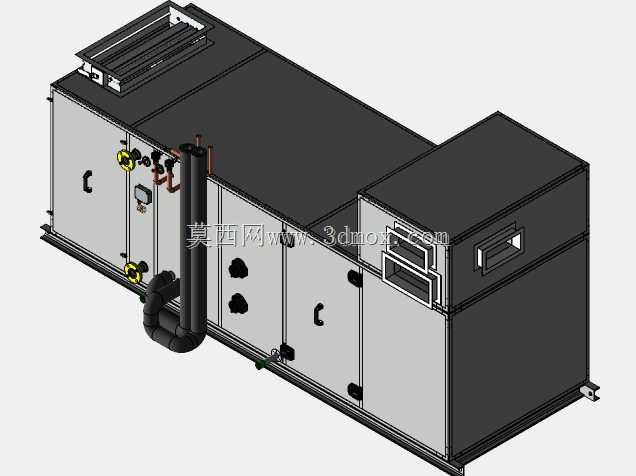

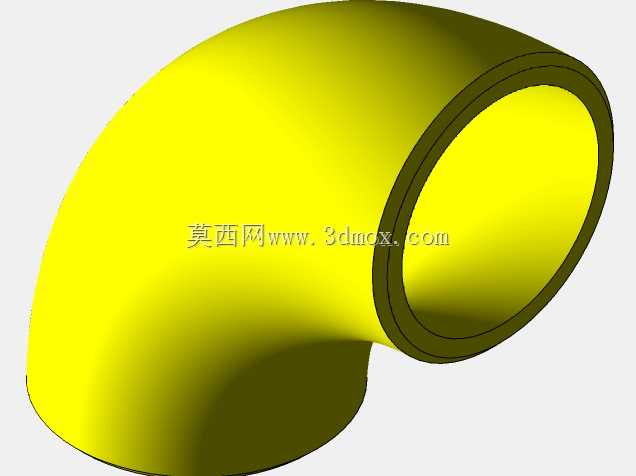

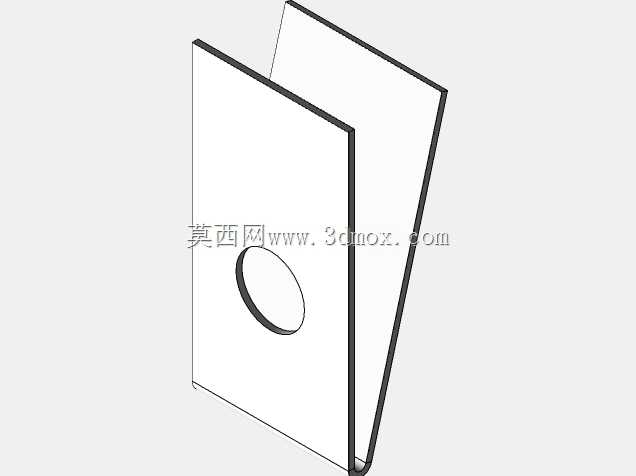

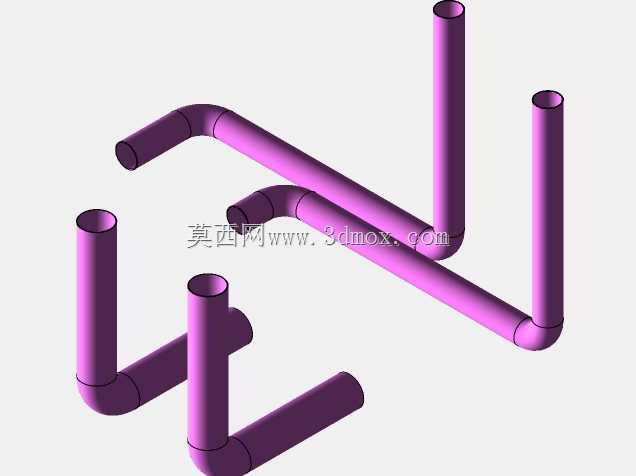

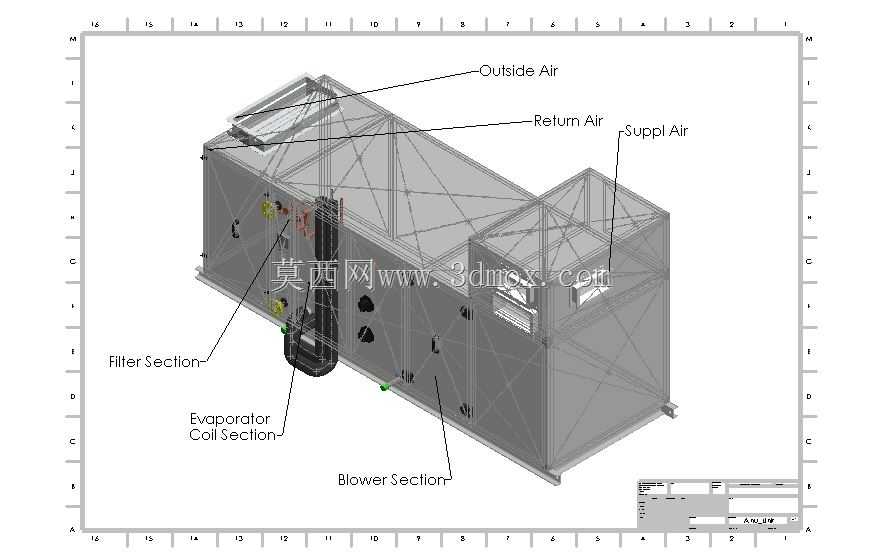

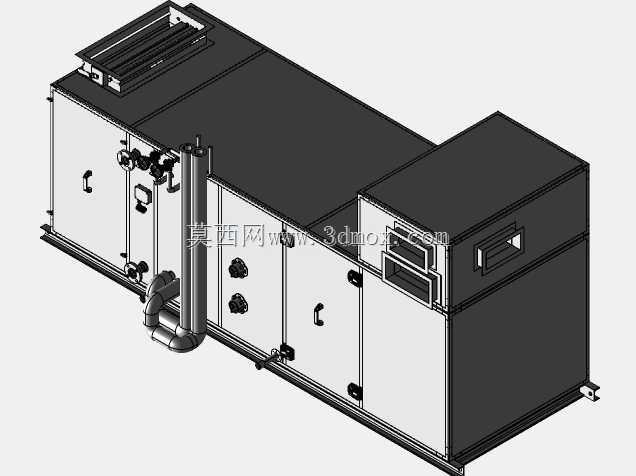

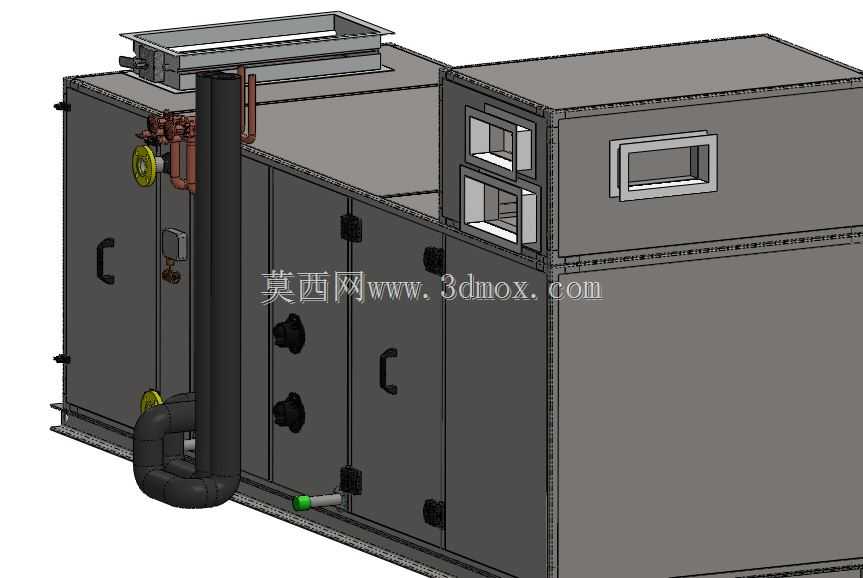

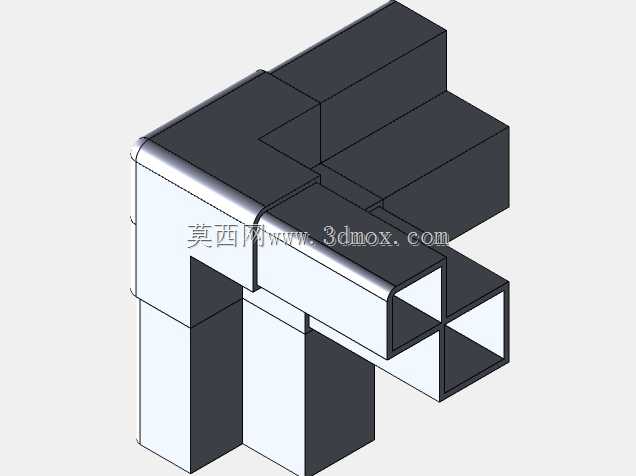

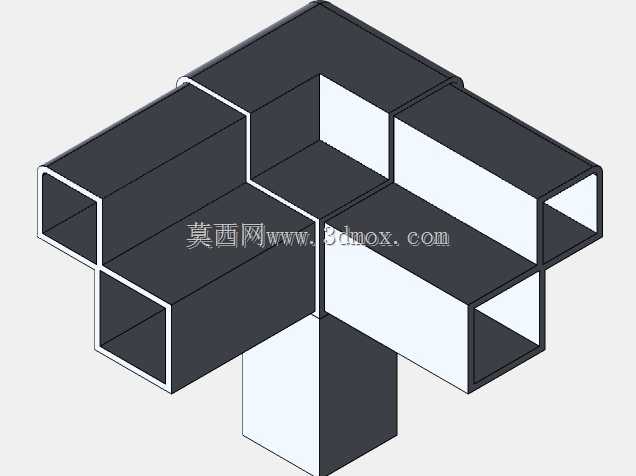

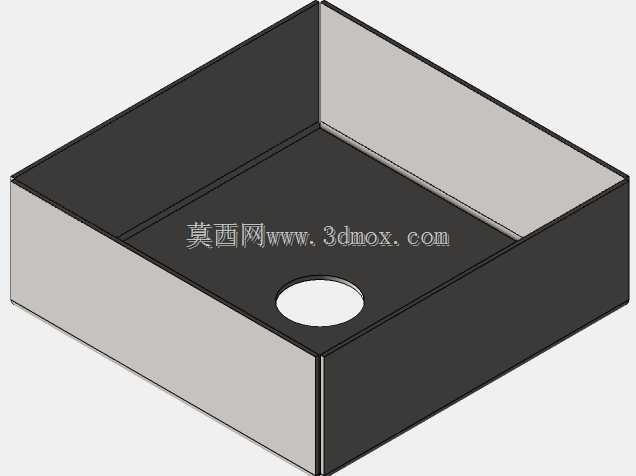

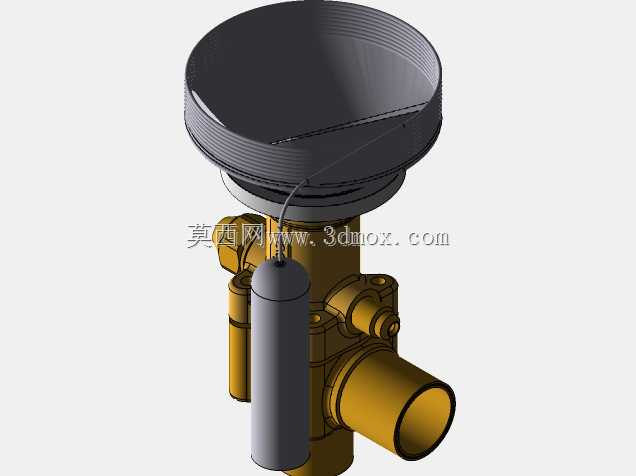

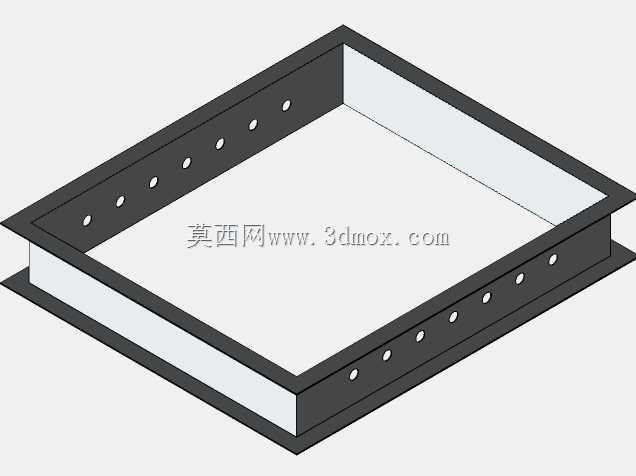

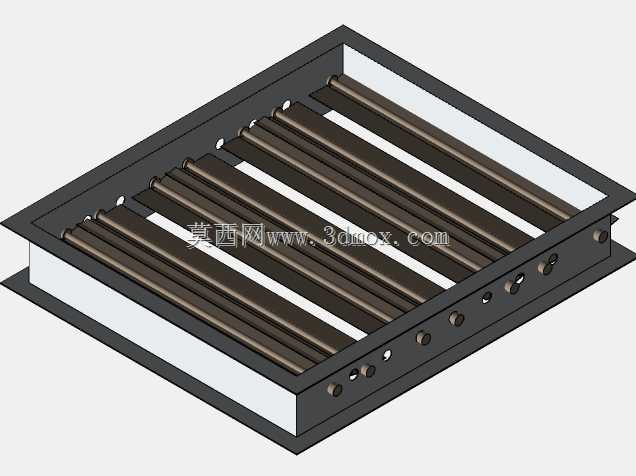

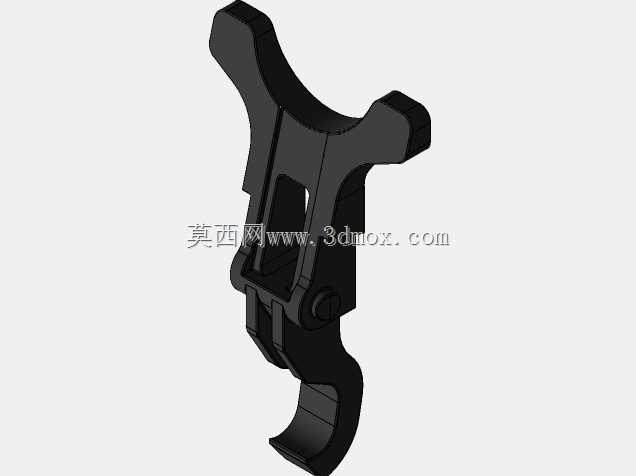

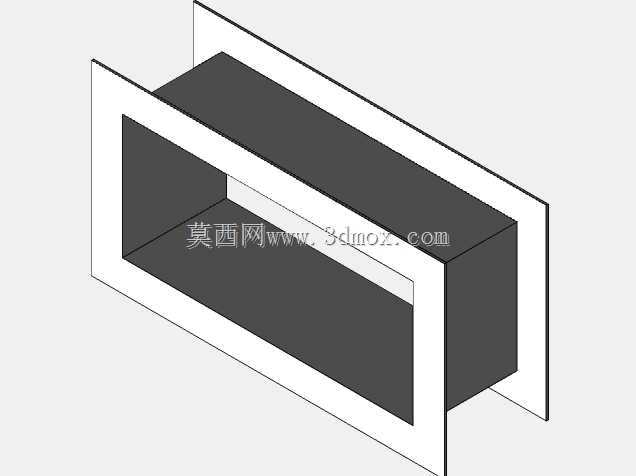

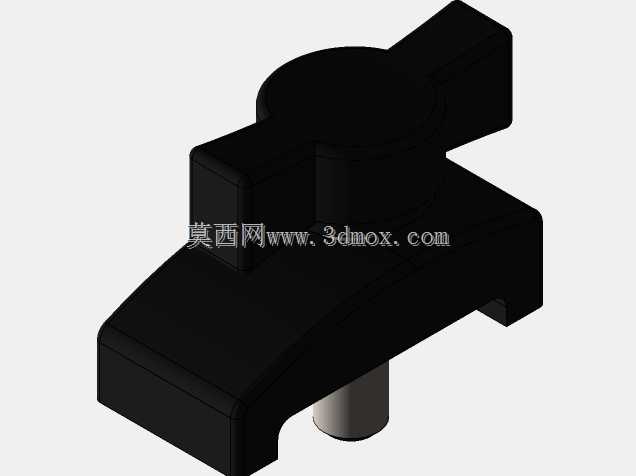

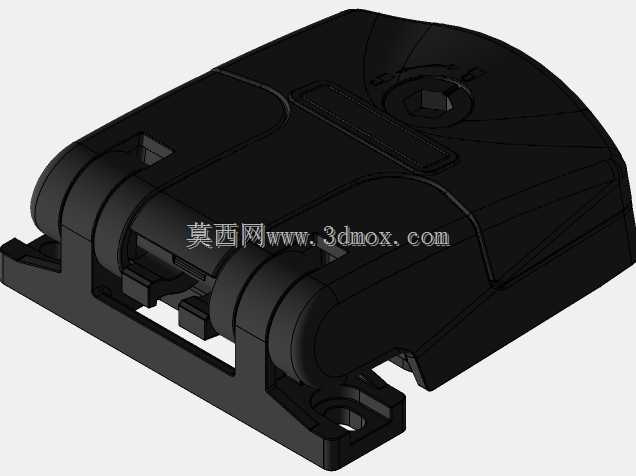

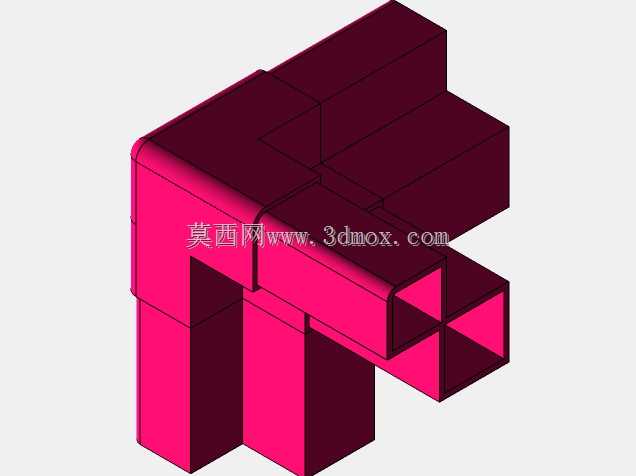

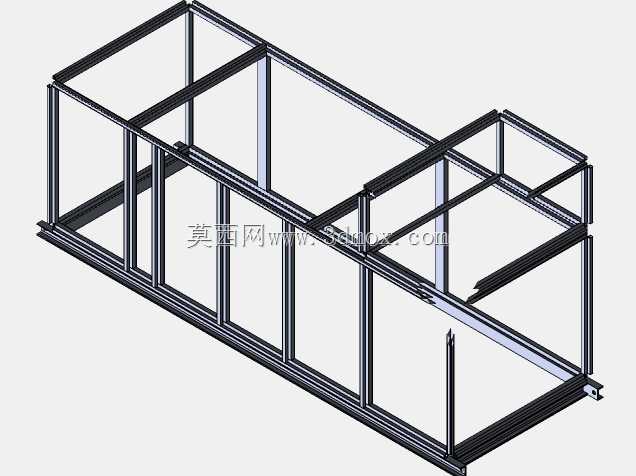

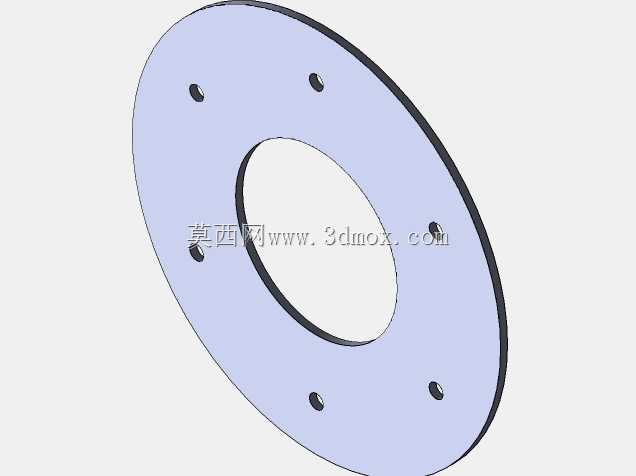

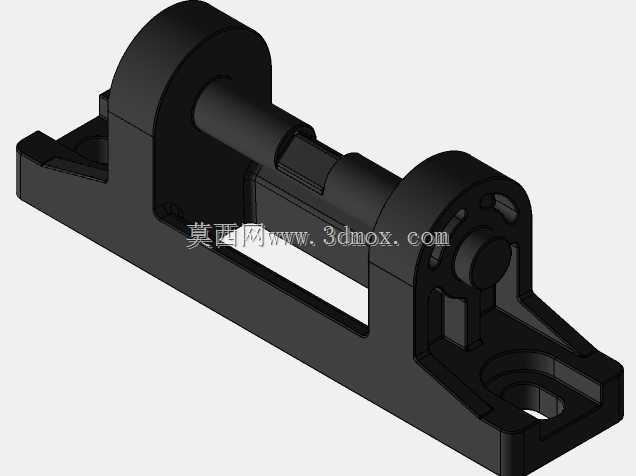

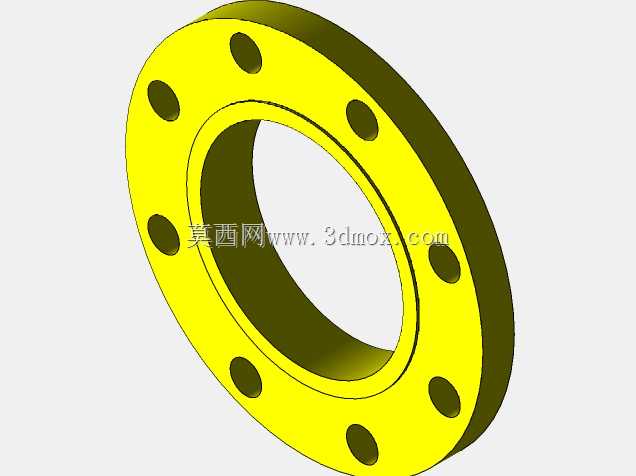

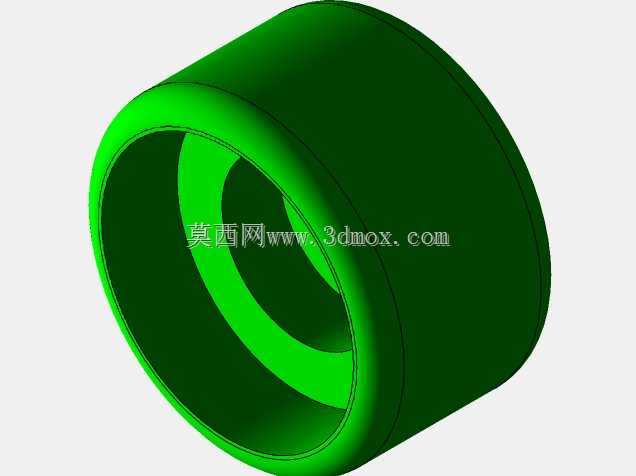

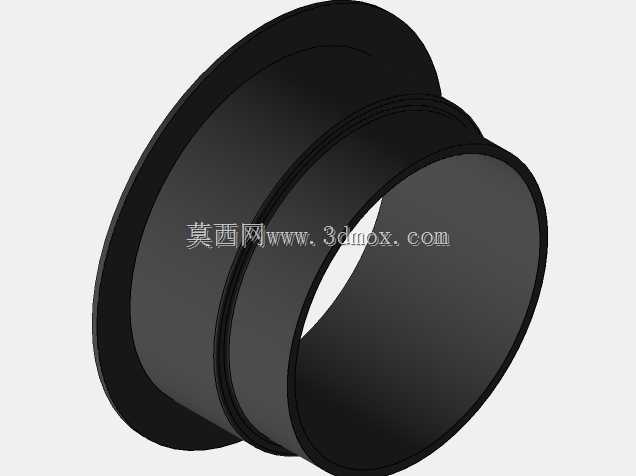

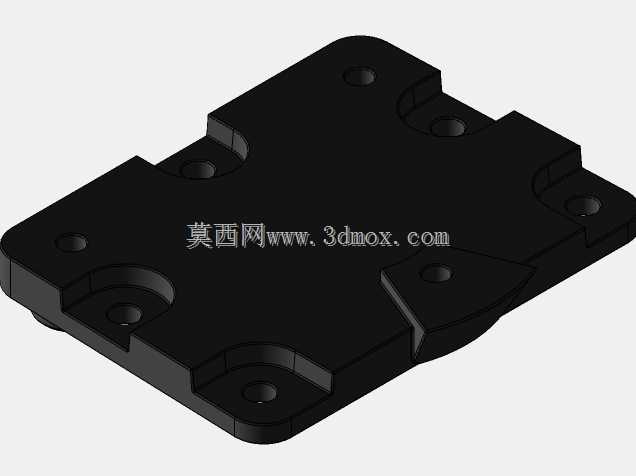

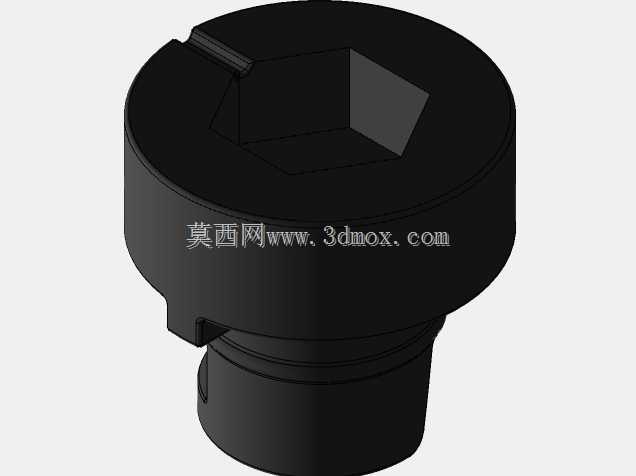

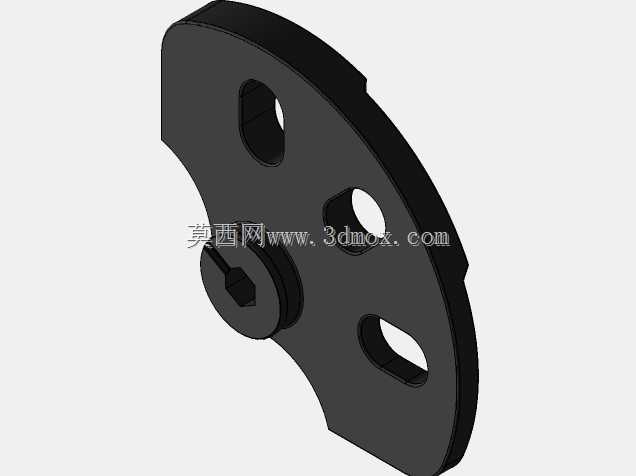

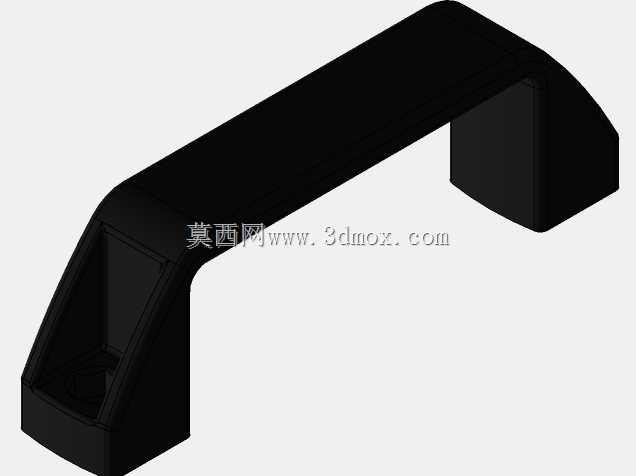

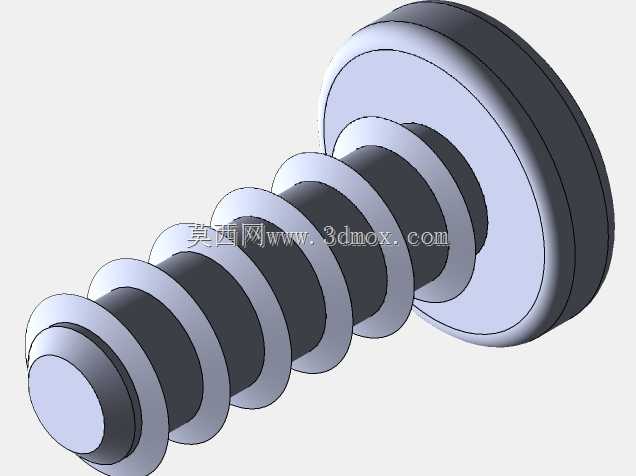

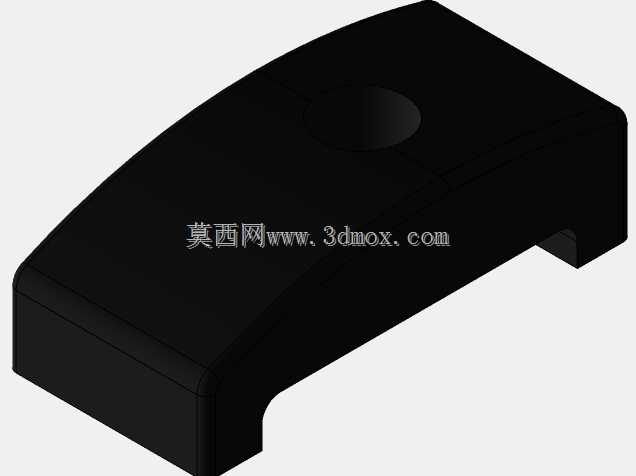

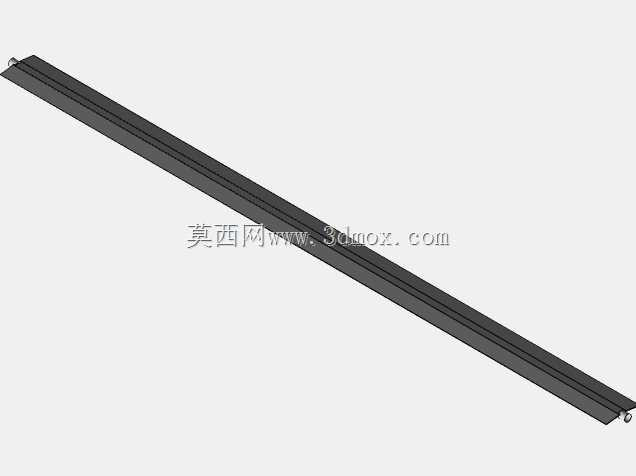

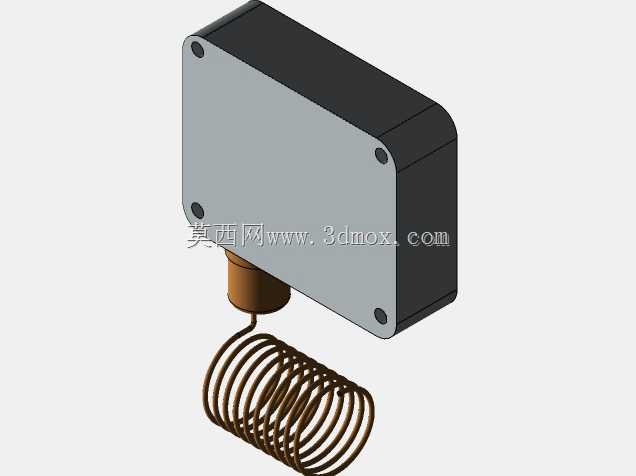

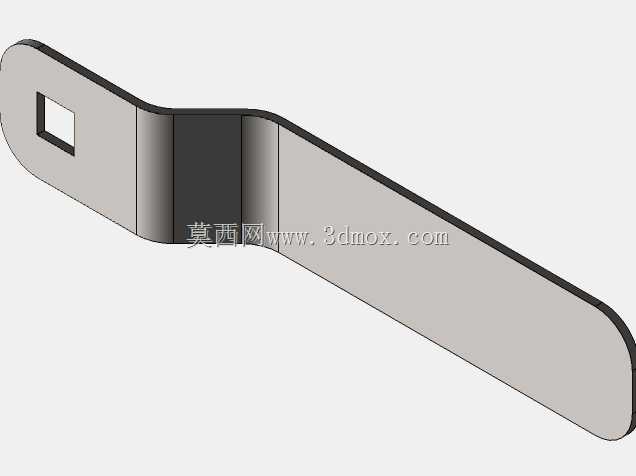

　　从结构布置看，机组采用分段箱式壳体，箱体沿气流方向串联多个功能段。端部设置大面积检修门和百叶式进风面，便于过滤器抽取、盘管检查和风机维护；中部布置换热盘管、冷凝水盘、管路接口及阀件，侧面可见供回水管、排污或旁通管路；后部抬高段集成风机、电机和出风口，形成送风增压区。模型对门板铰链、压紧锁扣、段间法兰、底座框架、管道弯头和阀门手轮均有表达，能够用于校核设备内部检修空间与外部管线连接关系。

　　设计这类机组时，首先要依据风量、机外余压、冷热量和过滤等级确定断面风速。断面过大将增加占地和壳体成本，断面过小则会带来滤速偏高、带水风险和噪声上升。盘管段需预留足够的迎风面积，并保证冷凝水盘坡度与排水水封位置；风机段则要考虑叶轮直径、电机检修距离和隔振要求。对于洁净或低噪声场合，还会在盘管前后设置初效、中效甚至高效过滤段，并在送风机出口配置消声段，降低风管系统传递的气流噪声。

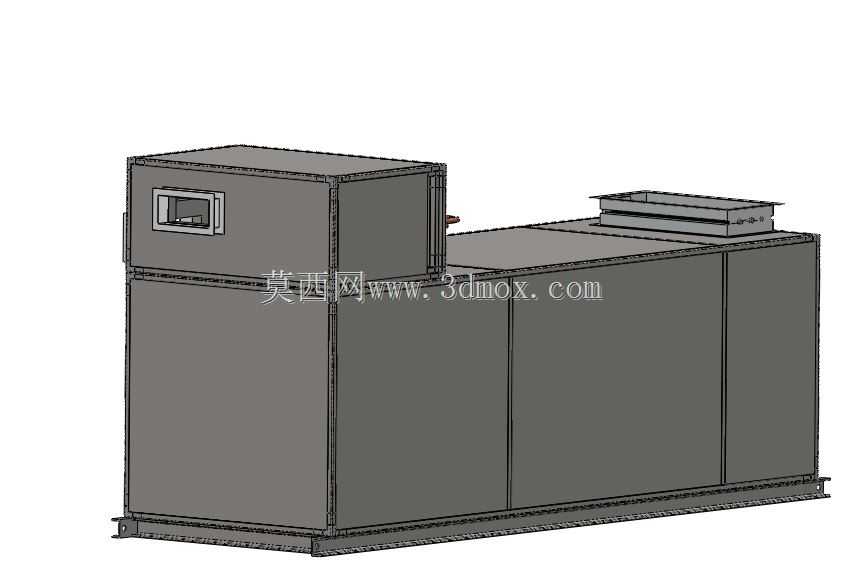

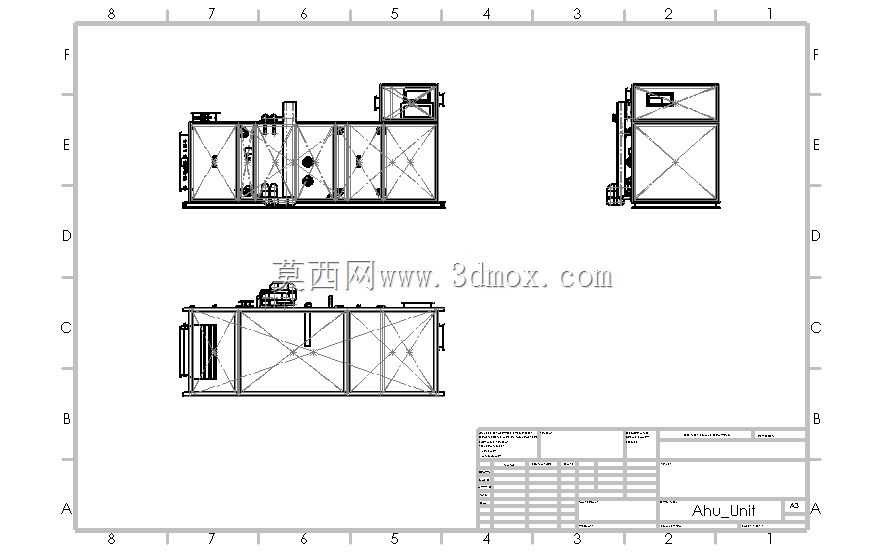

　　外形边界方面，模型为长条形卧式机组，长度方向由功能段数量决定，宽度主要受盘管和过滤器尺寸控制，高度则包含底座、箱体、接管及顶部风机段。落地安装时应在底座下方设置混凝土基础或型钢基座，周边留出开门、抽芯和管道操作空间；侧面水管接口不能紧贴墙柱，风管接驳处需预留软接和防火阀位置。三维建模时应重点检查检修门开启半径、过滤器抽取路径、水管阀件操作高度、冷凝水排放坡度以及机组与梁柱、风管、桥架之间的碰撞。

　　该结构对暖通设计和设备选型具有较强参考价值：既可用于方案阶段展示机房布置，也可用于施工阶段复核接管方位、基础载荷和维护通道。箱板、框架、内部段体和管路的分层表达，使设计人员能够清楚理解空气从进入、过滤、热湿处理到增压送出的完整流程。
