水果果酱纸浆成套生产加工产线

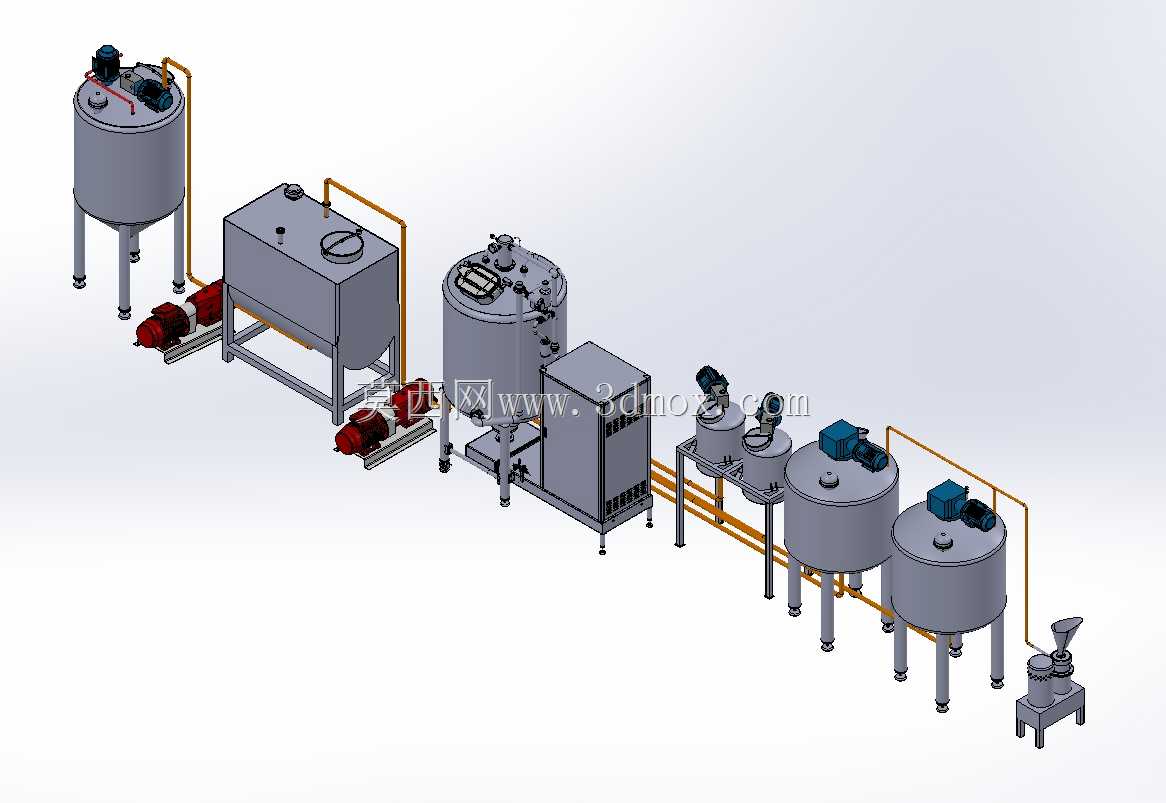

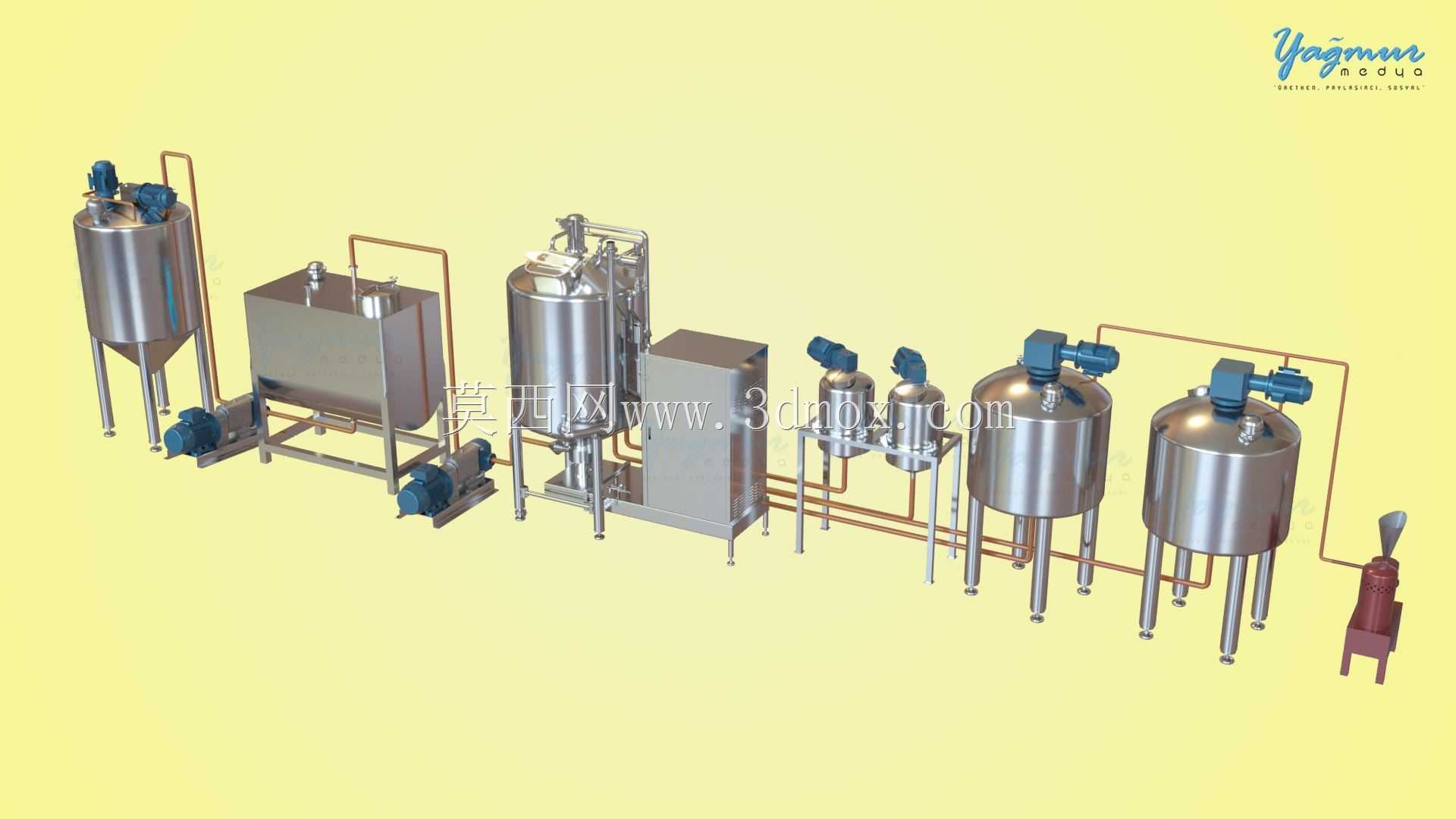

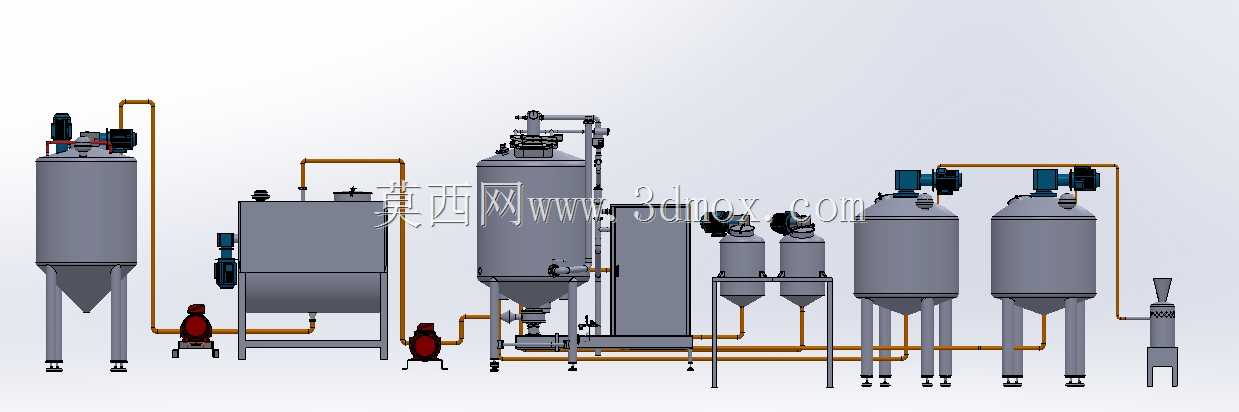

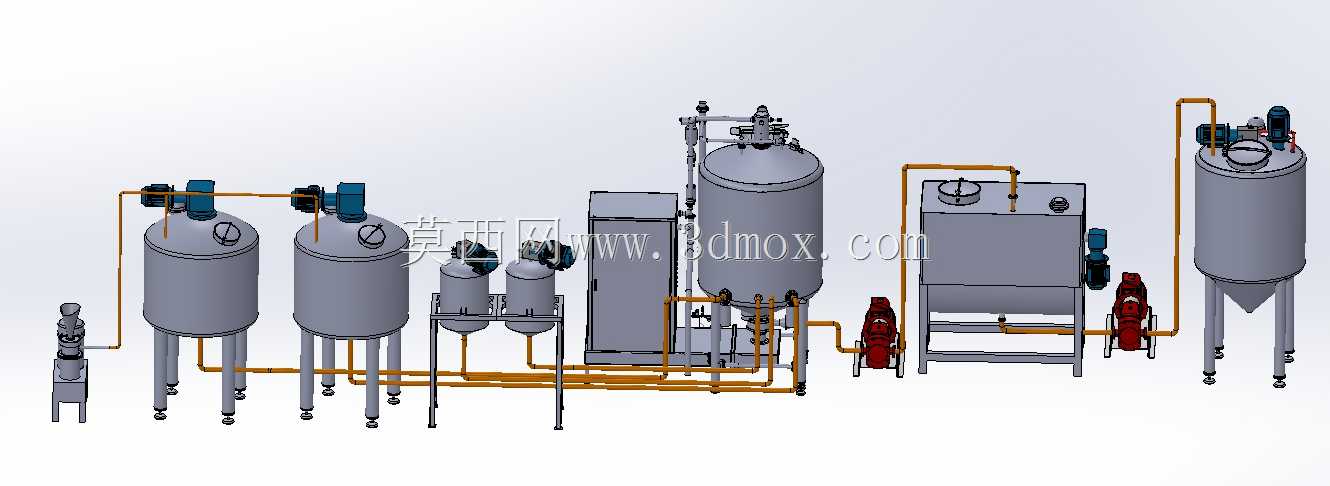

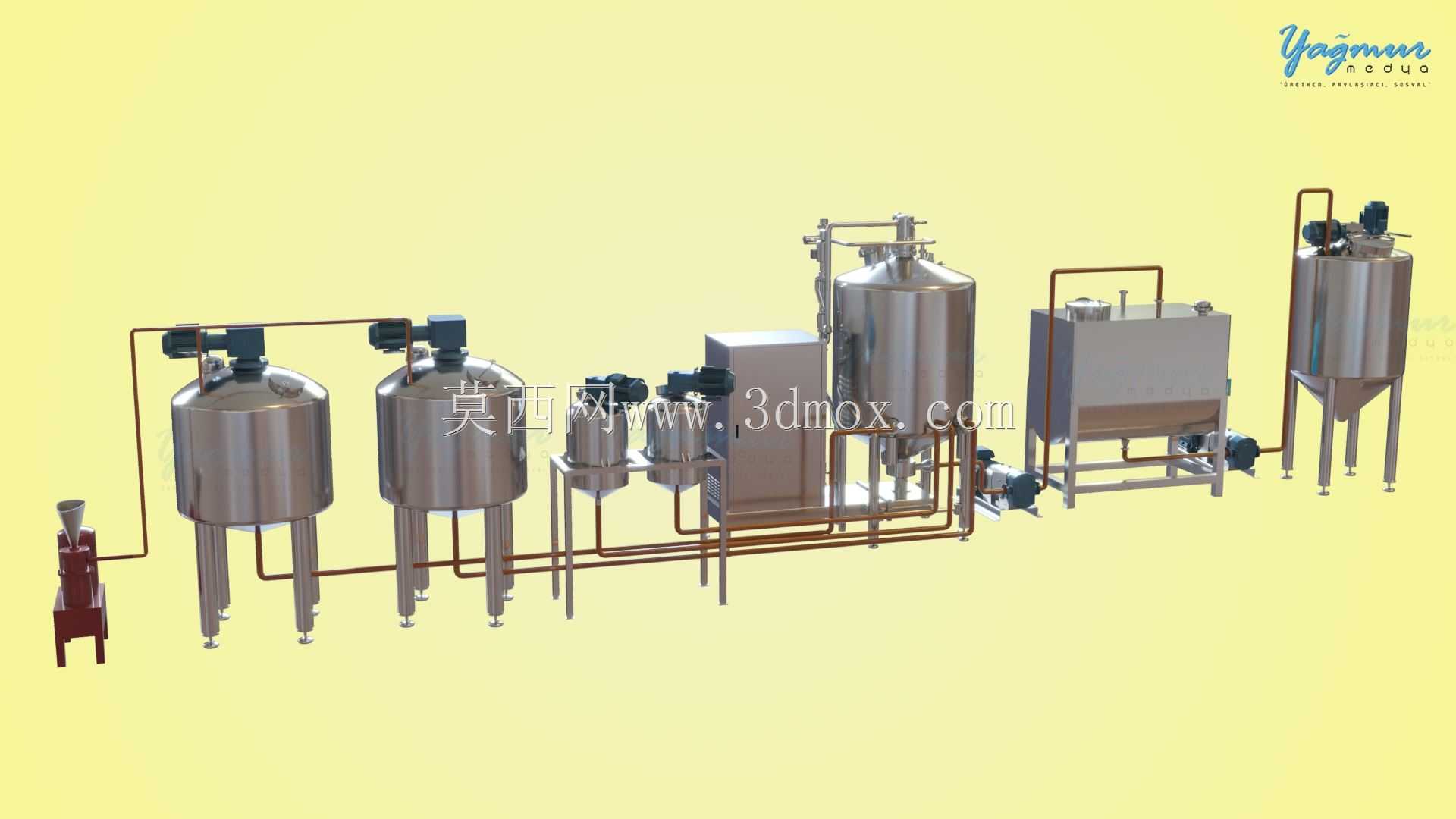

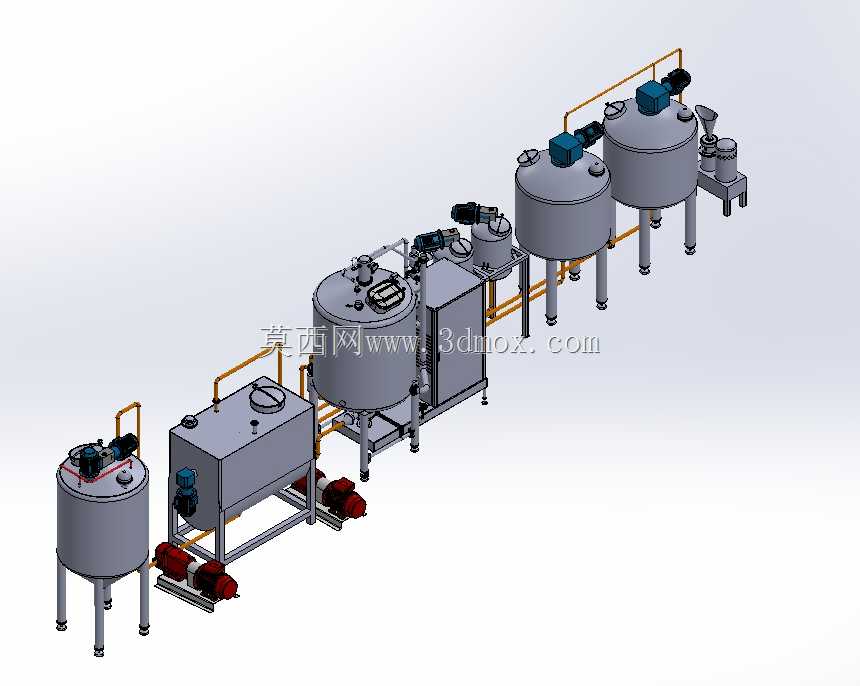

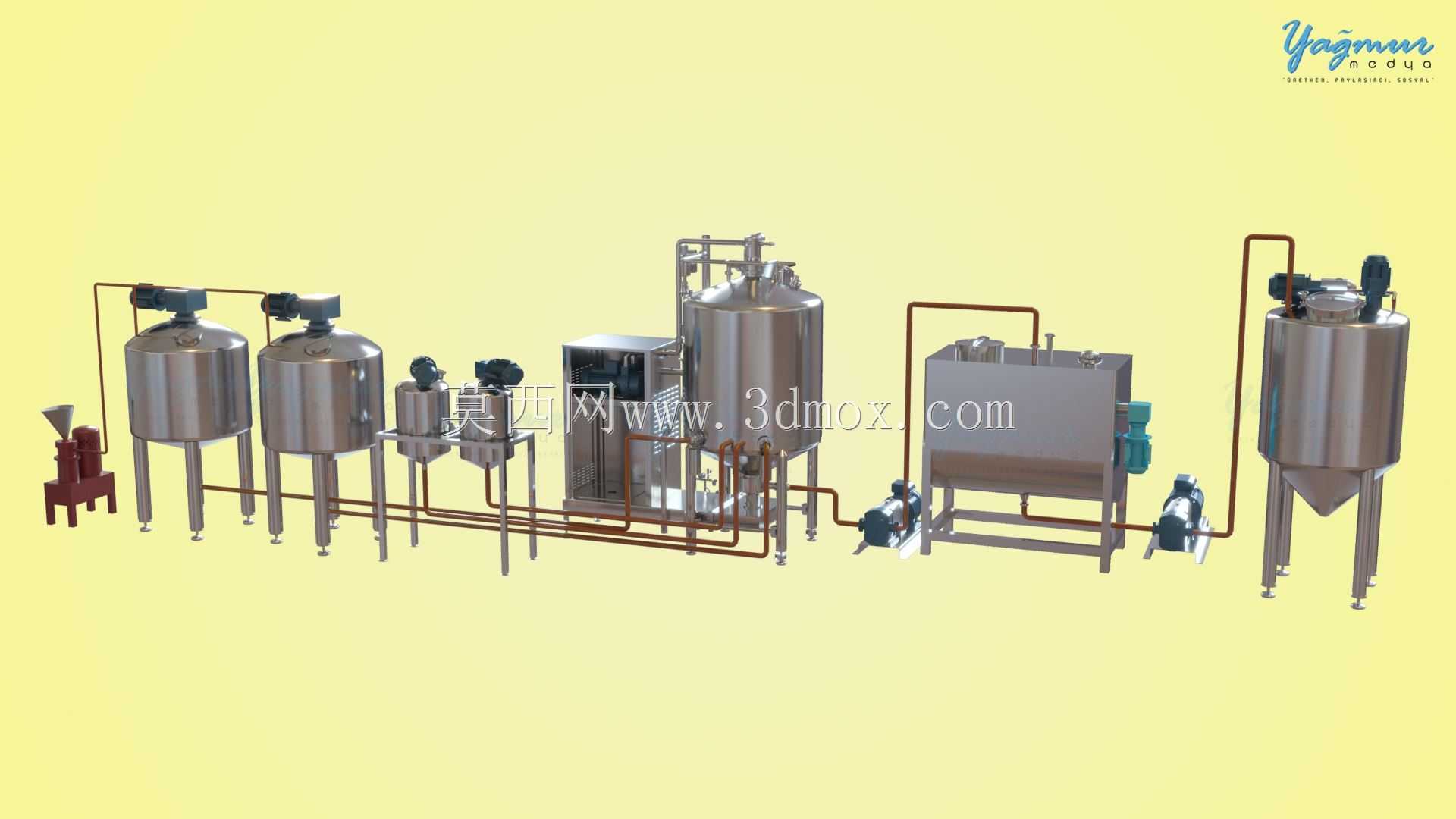

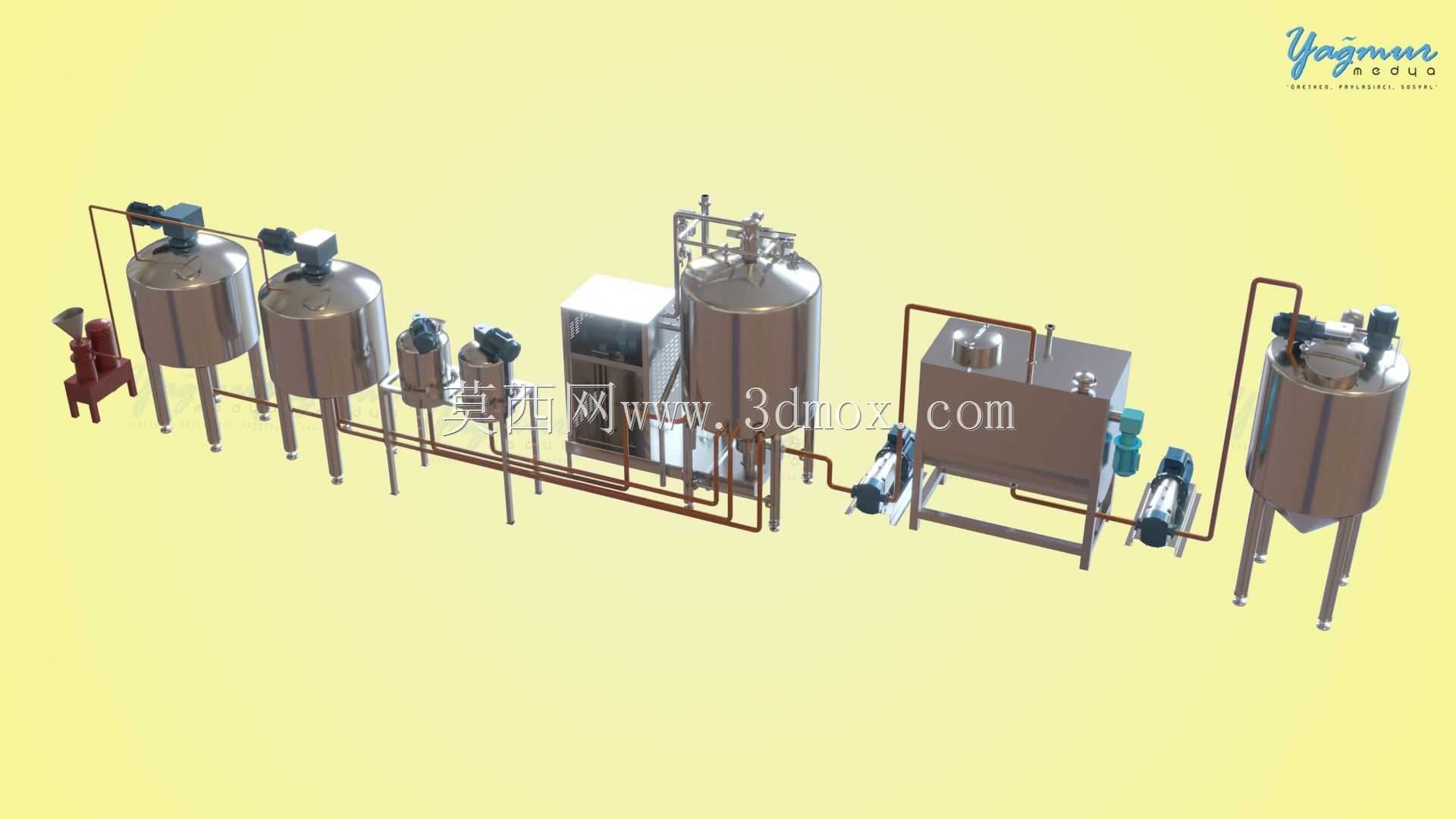

　　这套三维产线面向果蔬深加工与纸浆类物料处理场景，整体按连续化生产逻辑布置，覆盖原料暂存、调配混合、均质输送、保温反应与成品中转等核心工序，可用于果酱、果泥、浓缩浆料以及类似高黏度流体物料的车间规划。现场排布时，多台立式搅拌罐沿物料流向依次展开，罐体采用支腿架空结构，底部预留排污与管路检修空间，罐顶配置搅拌驱动单元，能够保证带颗粒或高黏度物料在罐内持续循环，避免固形物沉积。相邻罐体之间通过不锈钢管路、输送泵与阀组连接，管道路由沿设备侧部规整敷设，既减少弯头造成的流阻，也为日常拆洗和CIP清洗留出操作面。

　　从结构设计角度看，产线中的罐体包含锥底出料与椭圆底两种形式，锥底罐更适合黏稠物料快速排空，减少残料滞留；中间配置的方形储槽可承担缓冲、暂存或预热功能，使前后工序节拍不必完全刚性同步。泵体与电机就近安装在机架低位，降低整机重心，同时通过短管与罐体连接，便于检修时拆卸。设备框架采用型钢焊接支撑，台面和护边围绕操作通道布置，管架、电机、电控柜之间的相对位置都在模型中保留了明确边界，方便后续在三维环境中核对人员通行、阀门操作和设备吊装空间。

　　功能组织上，该产线并非单台设备的简单堆叠，而是围绕物料转移路径建立工序关系。原料经预处理后进入调配罐，在搅拌作用下与糖液、添加剂或其他基料混合；随后通过输送泵转入后续反应、均质或保温罐体，完成升温、熟化、浓缩等工艺动作；末端罐体可作为成品缓冲，衔接灌装或包装工段。罐顶电机、搅拌轴、人孔、进料口以及侧部仪表接口均有体现，管路中泵阀的位置也能够反映实际流向，为工艺方案评审、设备选型核对和车间三维布局提供直观依据。

　　安装边界方面，立式罐体属于产线中高度最大的单元，布置时需在罐顶上方保留搅拌电机维护和起吊空间，罐周则要保证阀门、仪表、管道法兰能够徒手操作。多台设备成列布置后，正面形成主操作通道，背面集中安排管线与动力接线，使车间动线更加清晰。模型对罐体直径、支腿间距、泵体外轮廓、电控柜厚度以及管路转弯半径均做了实体表达，可在方案阶段用于检查设备间距、输送坡度、检修半径和楼板荷载分布。对于从事食品装备、日化浆料或类似流体生产线设计的人员来说，该套模型能够直接作为产线布局、结构细化和物料路径校核的参考基础。
