巧克力涂层饼干连续生产线整机结构

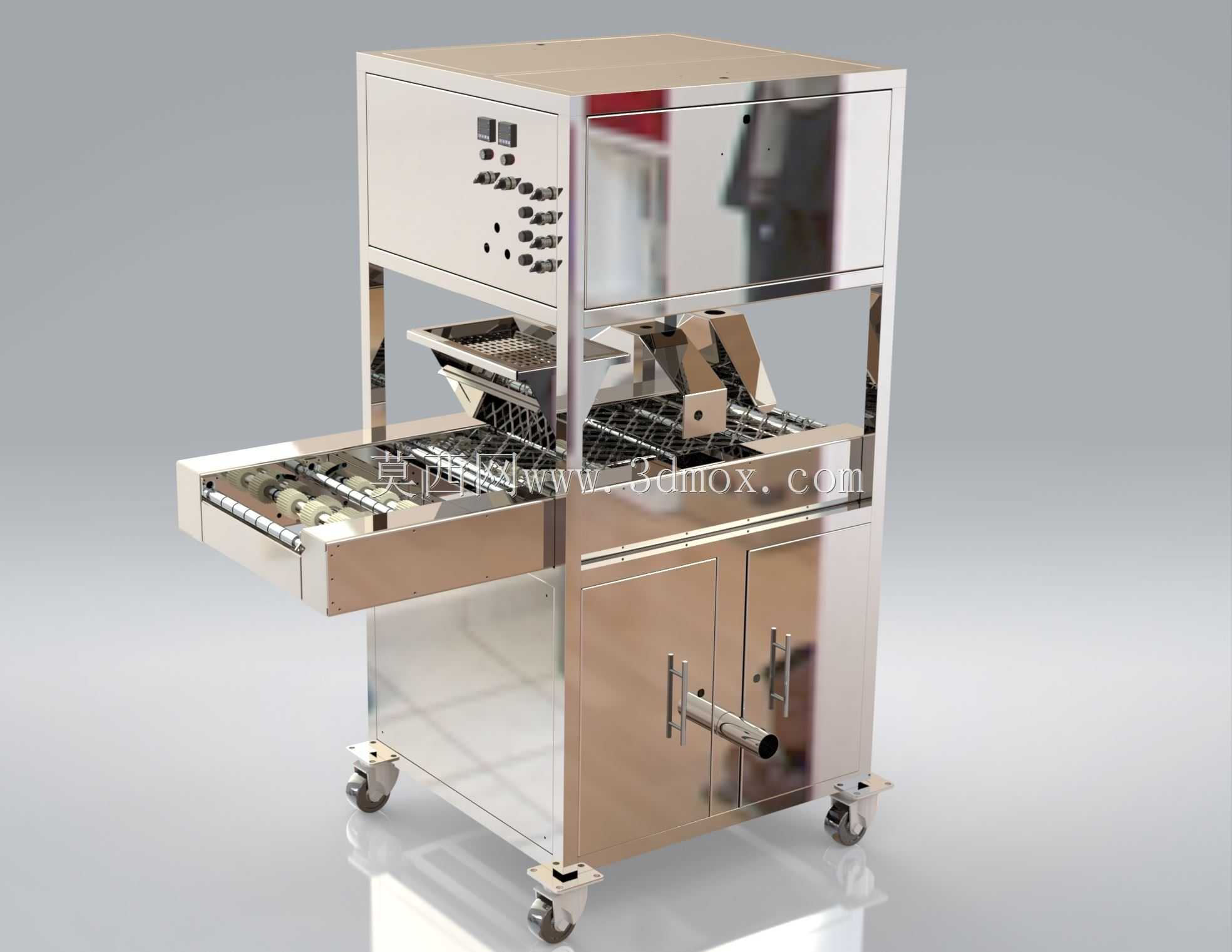

　　该套三维结构面向饼干、威化、膨化点心等烘焙食品的巧克力外覆工序，设备布置在烘焙冷却线与后段包装整理线之间，承担连续输送、表面涂覆、余料回收和初步冷却前的物料转运任务。整机采用立式框架加贯通式网带的布局，前段进料高度与上游冷却输送带对齐，后段出料端可衔接冷却隧道或摆盘工位，适合食品车间内按直线流程嵌入，不需要额外改变厂房主物流方向。

　　从实际使用角度看，物料由不锈钢网带送入涂覆区域，巧克力浆料通过循环保温管路维持可流动状态，涂覆机构在饼干表面及侧面形成均匀衣层，多余浆料经网孔回落至下部储料腔，再由泵送回路重复利用。下部柜体容纳储料槽、泵体、加热保温组件和检修管路，前侧设置柜门与抽排接口，便于日常清洁、浆料置换和卫生验证。上部箱体集中布置温控、启停、速度调节及故障指示元件，操作面板朝向人员巡检侧，站位高度符合车间常规操作习惯。

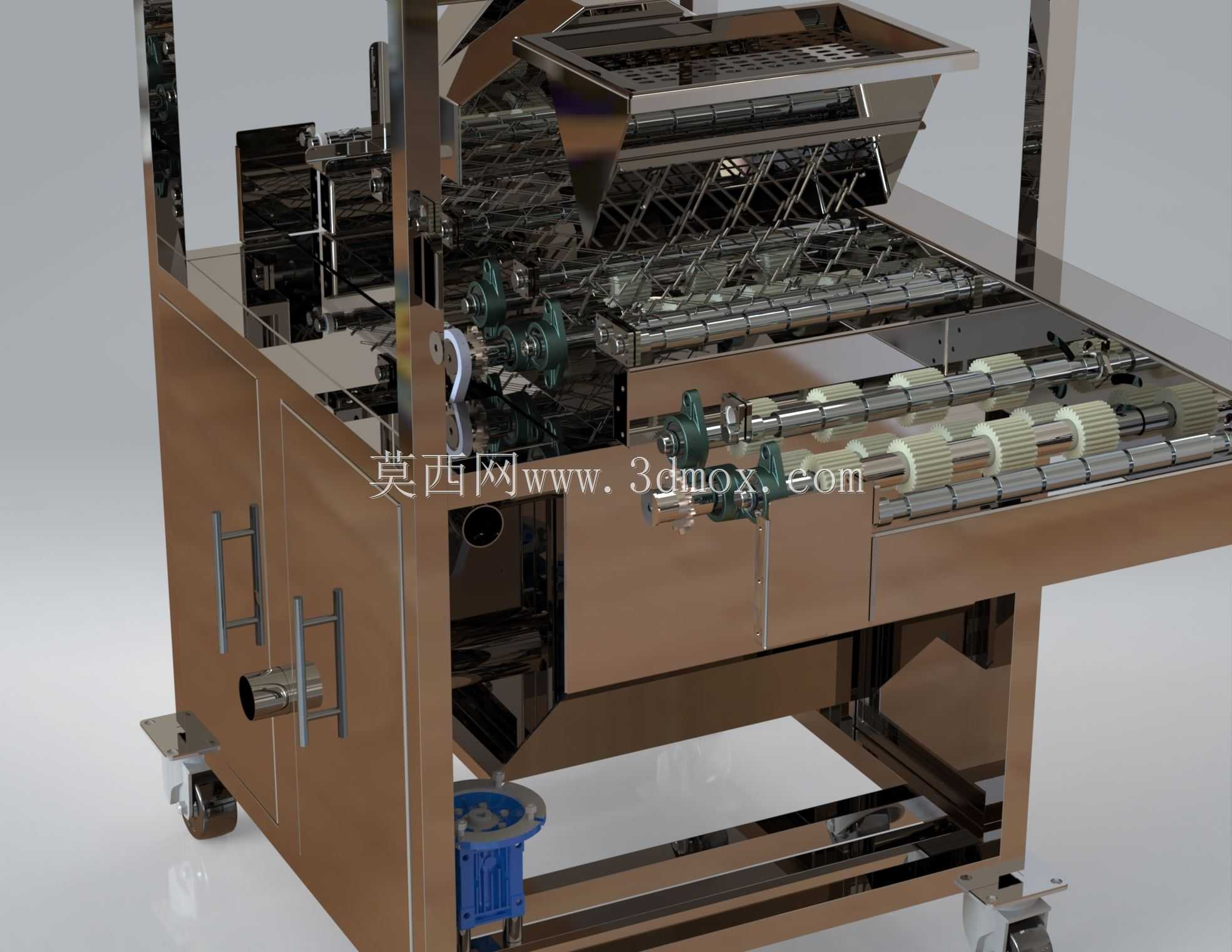

　　结构设计上，机架、护罩、柜门和接料盘均以钣金折弯件为主，立柱与横梁通过焊接和紧固件组合，外部覆盖件尽量采用平整不锈钢板面，减少缝隙、死角和外露螺纹，以适应食品设备频繁擦洗的要求。网带两侧设置导向和挡边，防止饼干偏位；涂覆区上方护罩形成相对封闭空间，可降低浆料飞溅和车间粉尘干扰。底部配置脚轮与可调支脚，设备到位后通过支脚承重固定，转产或大修时可短距离移动，安装边界需在两侧预留柜门开启和管路抽拉空间，后侧保留加热及电气元件散热距离。

　　建模时需要重点控制网带中心线、进料台面高度、涂覆辊与网带间隙、下部泵管口位置以及整机外轮廓的干涉关系。上部电控箱、中部输送通道和下部储料柜形成清晰的三段式维护分区：电气件远离浆料飞溅区，机械传动件靠近输送侧，浆料回路集中在低位，便于管路坡度和排空。对于选型人员而言，该结构不仅体现单机外形，也反映了食品连续生产线中设备对接、清洁维护、保温循环和安全防护的综合布置思路，可作为巧克力涂衣设备、烘焙后段整理线及非标食品机械方案设计的参考。
