封闭式FDM熔融沉积3D打印整机结构

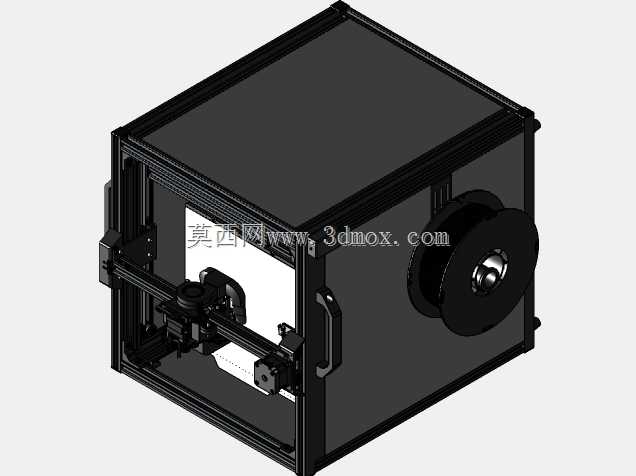

　　这款封闭式FDM打印设备的三维结构，核心面向对打印环境温度有稳定要求的工程塑料成型场景，比如ABS、PC这类易翘曲耗材的小批量制件打样、工装夹具快速制作、创客空间的日常教学实训，以及小型加工点的定制化零件生产。整机采用铝型材搭建的框式承载结构，外围搭配封板形成相对密闭的成型腔室，能有效减少腔室内外空气对流带来的温度波动，降低大尺寸制件打印过程中因冷却不均产生的层间开裂、边角翘曲风险，同时封闭式结构也能阻隔打印过程中产生的细微耗材挥发物扩散，适配办公、教学这类对室内空气质量有要求的使用场景。

　　从结构设计逻辑来看，整机的运动组件采用经典的笛卡尔运动布局，X轴负责打印头的横向移动，Y轴承载打印平台完成纵向进给，Z轴通过双丝杆传动带动横梁实现垂直方向的精准升降，各轴的传动路径都做了走线隐藏设计，避免运动过程中线缆拖拽带来的传动阻力波动，也能减少耗材碎屑、灰尘附着在线缆或传动部件上造成的磨损。机身侧面集成了侧装式耗材架，料盘直接挂装在机箱侧壁，缩短了耗材从料盘到挤出机构的送料路径，减少长距离送料带来的阻力损耗，尤其是打印柔性耗材时，能有效降低送料打滑、断料的概率。

　　安装边界方面，整机的外轮廓方正，底部预留了可调脚杯的安装位，可根据放置地面的平整度调节水平，保证打印平台的初始水平精度，机身侧面预留了把手安装位，方便设备短距离移位搬运，背部预留了通风接口与走线槽位，可外接排风过滤组件，也方便电源、控制线路的规整排布。结构设计上对各组件的装配间隙做了预留，比如运动轴的行程限位位置、封板与运动部件的安全间隙，都按照实际装配公差做了冗余设计，避免实际组装时出现部件干涉、行程不足的问题，挤出机构的安装位兼容常见的近端、远端挤出组件，用户可根据自身使用的耗材类型做适配调整，打印平台的固定位也适配常见的柔性磁吸平台、玻璃平台，无需额外打孔改造即可完成替换。

　　腔室内部的走线都沿铝型材槽道布置，既不会干扰运动部件的正常运行，也方便后期维护时的线路排查，各钣金封板都采用卡扣加螺丝的双重固定方式，日常维护时拆卸对应位置的封板即可接触到内部组件，无需完全拆解整机，降低了后期运维的难度。料架位置做了承重加强设计，可适配1kg标准料盘，也能兼容小批量打印用的大规格料盘，送料路径上预留了耗材断料检测模块的安装位，可拓展断料续打功能，进一步提升长时间打印的稳定性。
