3D打印机双换热挤出端结构设计

项目分类:3D打印机 发布时间:2024-02-04 ID:732510
  • 3D打印机双换热挤出端结构设计
  • 3D打印机双换热挤出端结构设计
  • 3D打印机双换热挤出端结构设计
  • 3D打印机双换热挤出端结构设计
  • 3D打印机双换热挤出端结构设计

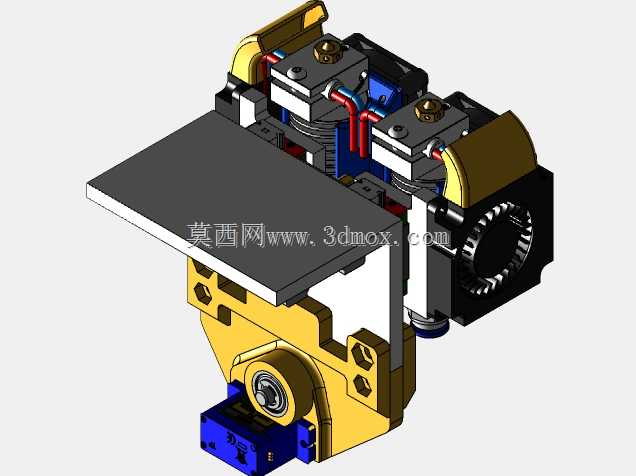

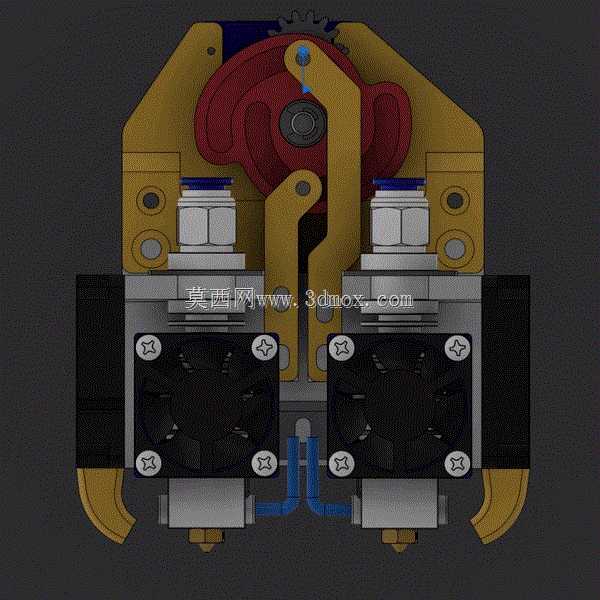

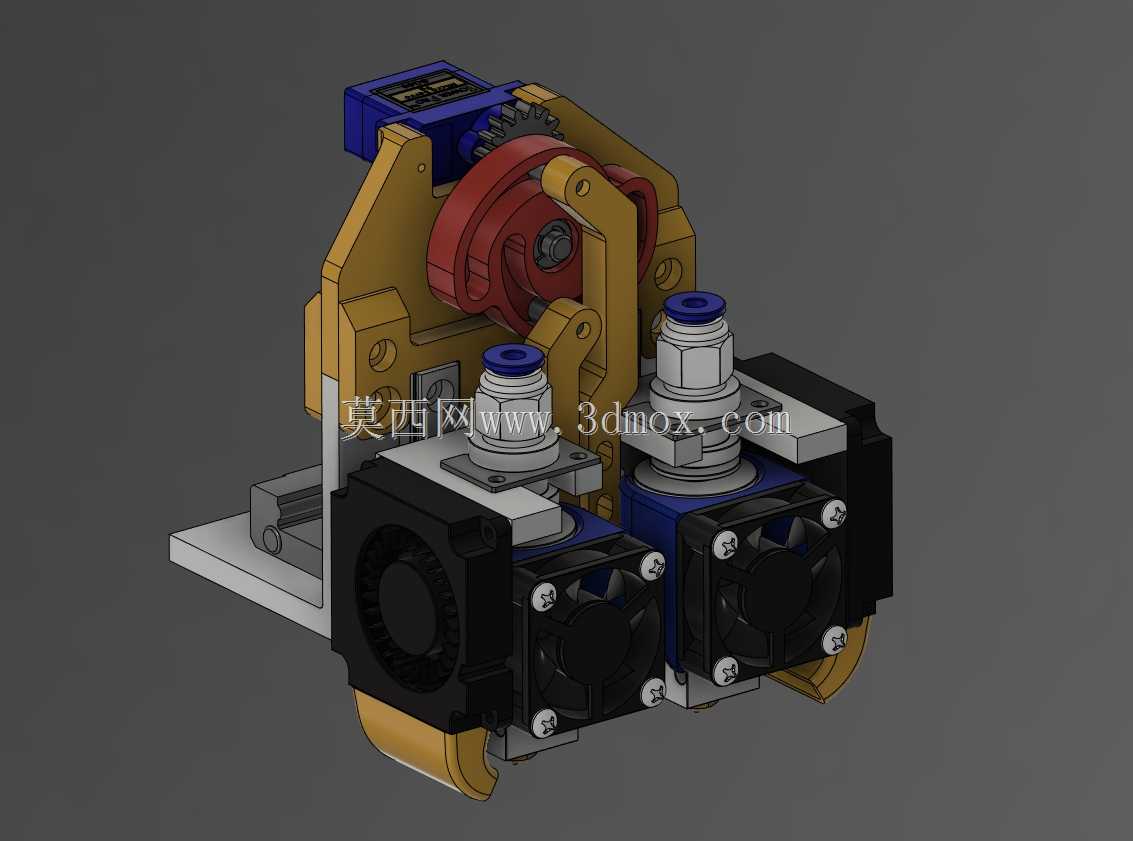

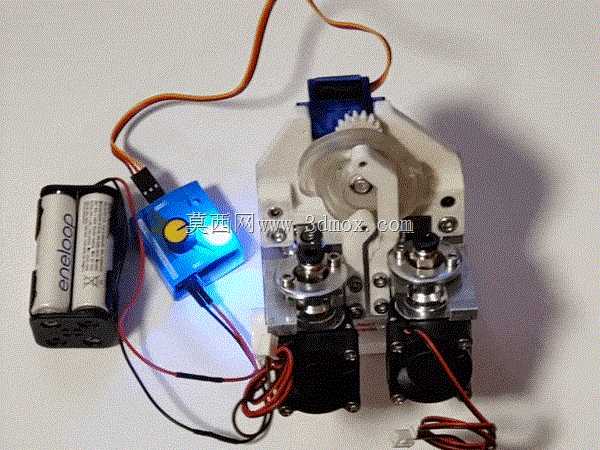

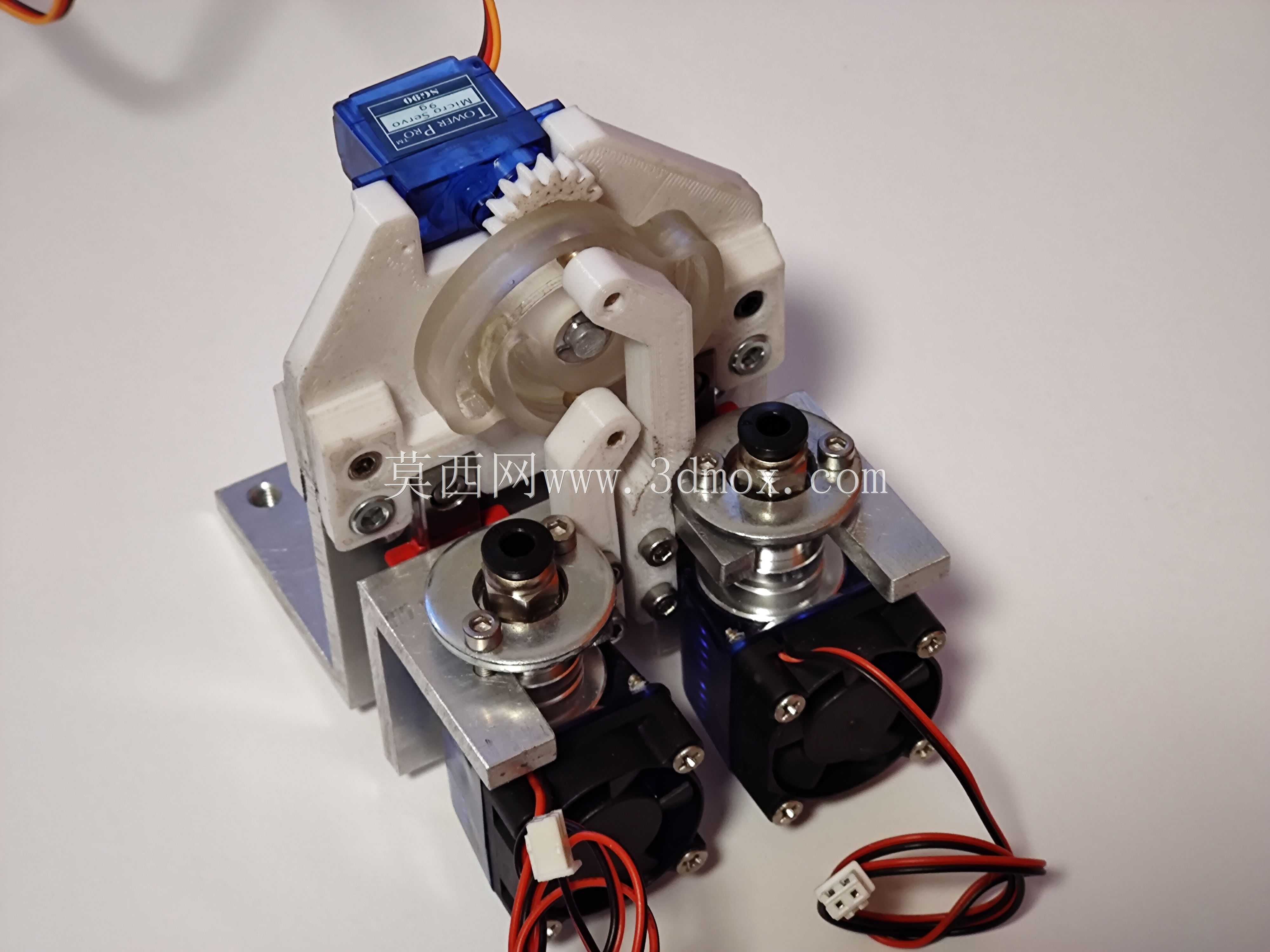

  该结构面向桌面级FDM3D打印设备的挤出端升级场景,针对常规单换热端打印效率低、换色串色、多材料适配性差的痛点设计,核心解决双耗材打印过程中的温度串扰、切换响应滞后问题,可直接适配多数采用L型安装支架的桌面级3D打印机,无需大幅改动原有设备的机架走线与运动行程。整套机构采用凸轮盘作为核心驱动件,搭配伺服电机作为动力源,驱动执行杆完成热端的升降与工位切换动作,设计指令动作角度为180°,对应Z向位移行程为8mm,最终停靠位置的角度公差控制在±10°范围内,定位精度可满足0.1mm层厚打印的对位要求,不会出现热端蹭模、出料偏移的问题。结构采用对称式双换热单元布局,每个换热单元独立配置散热鳍片与轴流风扇,通过蓝色管路完成冷却介质的导流,

  可将喉管区域温度稳定控制在耗材熔融阈值以下,避免耗材提前软化造成的堵头故障;凸轮与摆杆的接触位置采用耐磨接触面设计,长期往复运行的磨损量可控制在0.02mm以内,无需频繁调整间隙。设计阶段优先考虑紧凑性指标,整体横向安装边界控制在120mm以内,纵向突出支架的厚度不超过65mm,不会与打印机的X轴运动导轨、限位开关产生运动干涉,安装孔位采用通用2020铝型材适配的间距标准,可直接替换原有单挤出热端组件。整套结构的受力路径经过优化,凸轮动力直接传递至热端安装板,无多余传动环节,切换动作响应时间可控制在0.3s以内,双工位切换时的残留耗材带出量低于0.5mm,可有效减少换色打印的废料塔体积。散热单元采用侧吹式风道设计,

  风扇出风口正对散热鳍片的齿槽方向,换热效率比常规直吹结构提升约22%,即使长时间连续打印高温耗材,喉管位置的温度也不会出现异常攀升。摆杆与热端安装板的连接位置采用浮动式设计,可抵消加工与装配带来的累计误差,降低零件加工精度要求,普通桌面级加工设备即可完成所有非标准件的制作,适合个人用户自行复刻组装。
