桌面级塑料颗粒回收挤出制丝设备

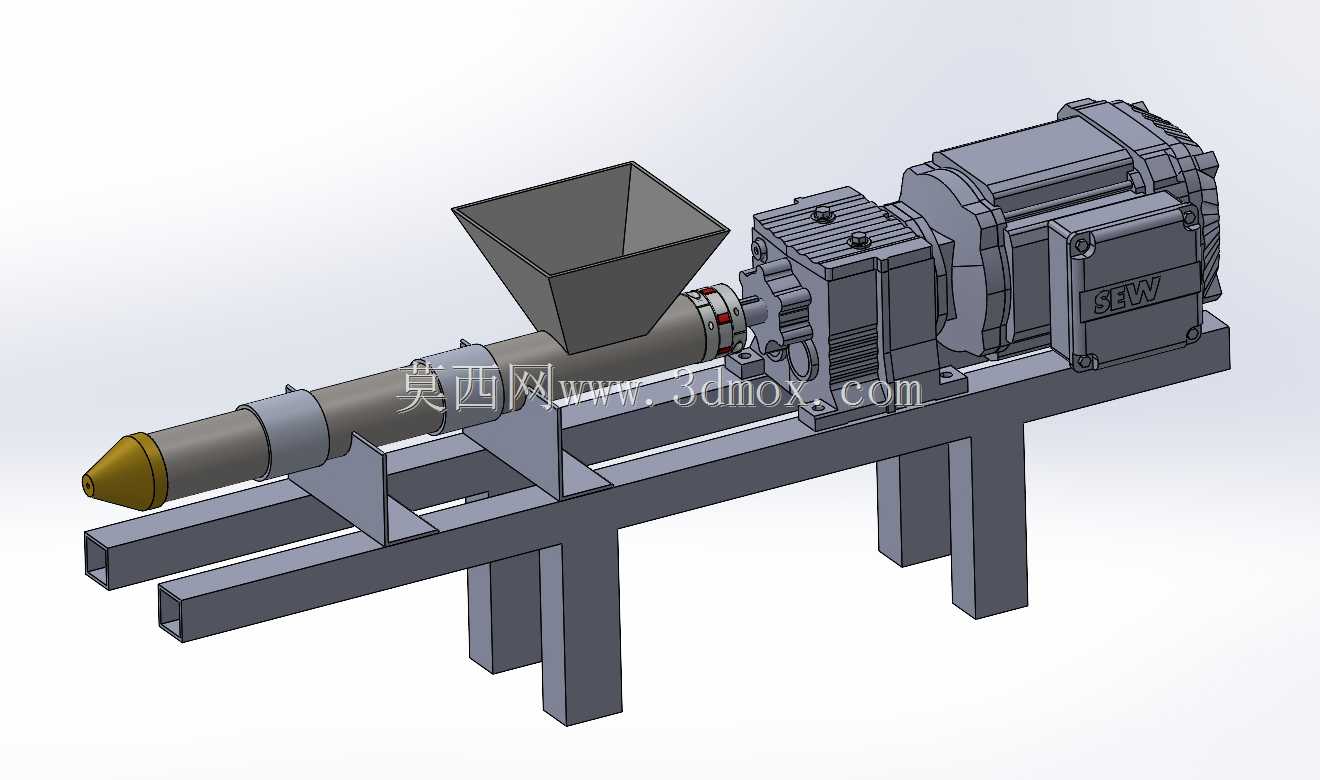

　　这套桌面式颗粒挤出制丝装置面向小型工作室、实验室以及3D打印耗材试制场景，核心作用是把通用热塑性塑料颗粒直接熔融挤出成可用于FDM打印的连续长丝，也可承接破碎后的回收塑料粒料，降低耗材试制与边角料再利用门槛。整机采用卧式直线布置，驱动减速单元、挤出筒体、料斗和机头沿同一轴线排布，下方由型钢焊接框架承托，结构紧凑，适合放置在普通工作台或独立支架上使用。

　　从实际用途看，设备重点解决小批量耗材制备、材料配色验证、回收料再造粒前的熔融挤出以及打印丝径试制等问题。粒料由上方锥形料斗依靠重力进入螺杆进料段，螺杆在减速电机驱动下旋转，将物料向前推送；物料在筒体内经历输送、压缩、熔融、均化等过程，最终通过前端机头形成连续丝条。该布局缩短了传动链，也便于观察进料、熔融和出丝状态，调试时能够较快判断架桥、供料不足或挤出压力异常等问题。

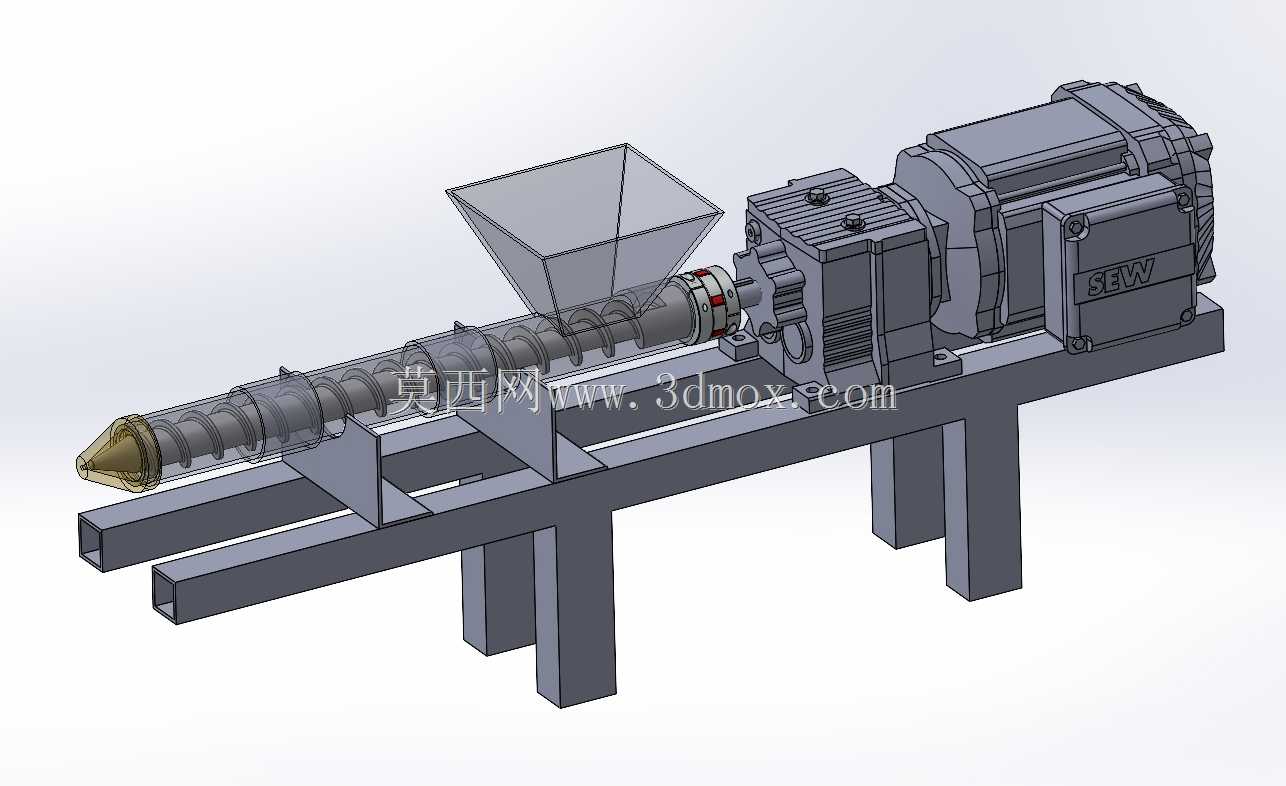

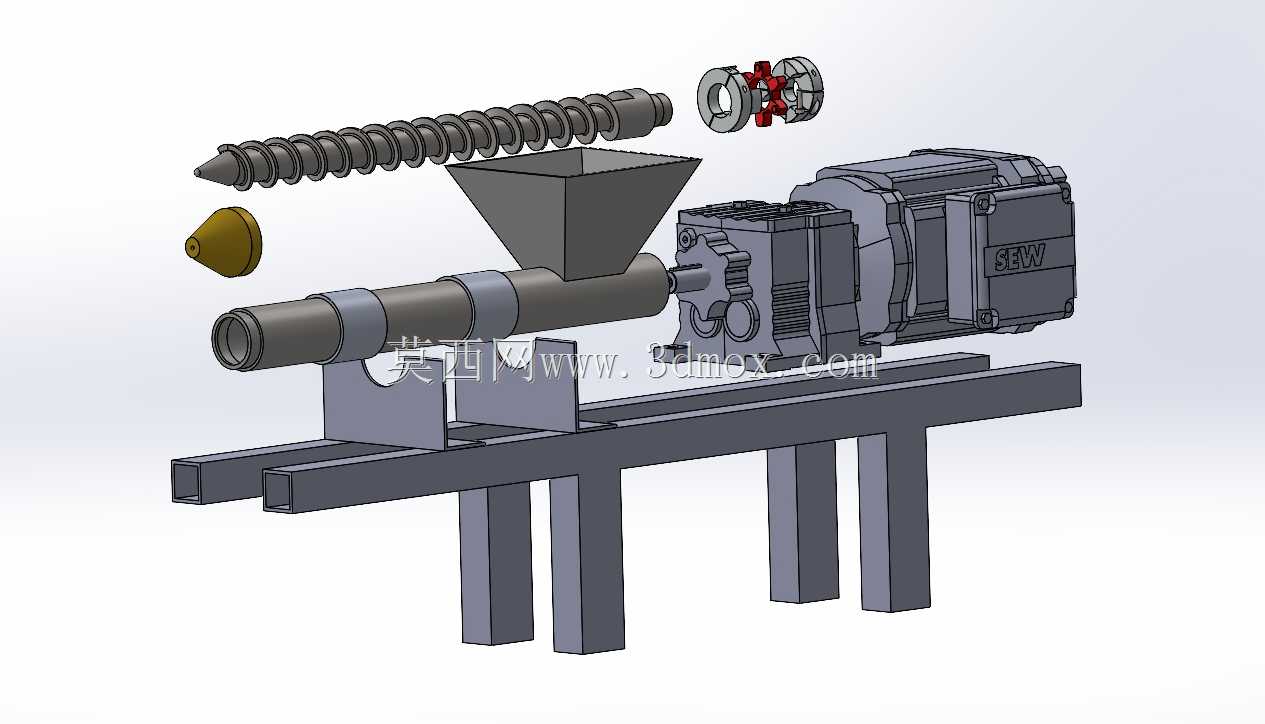

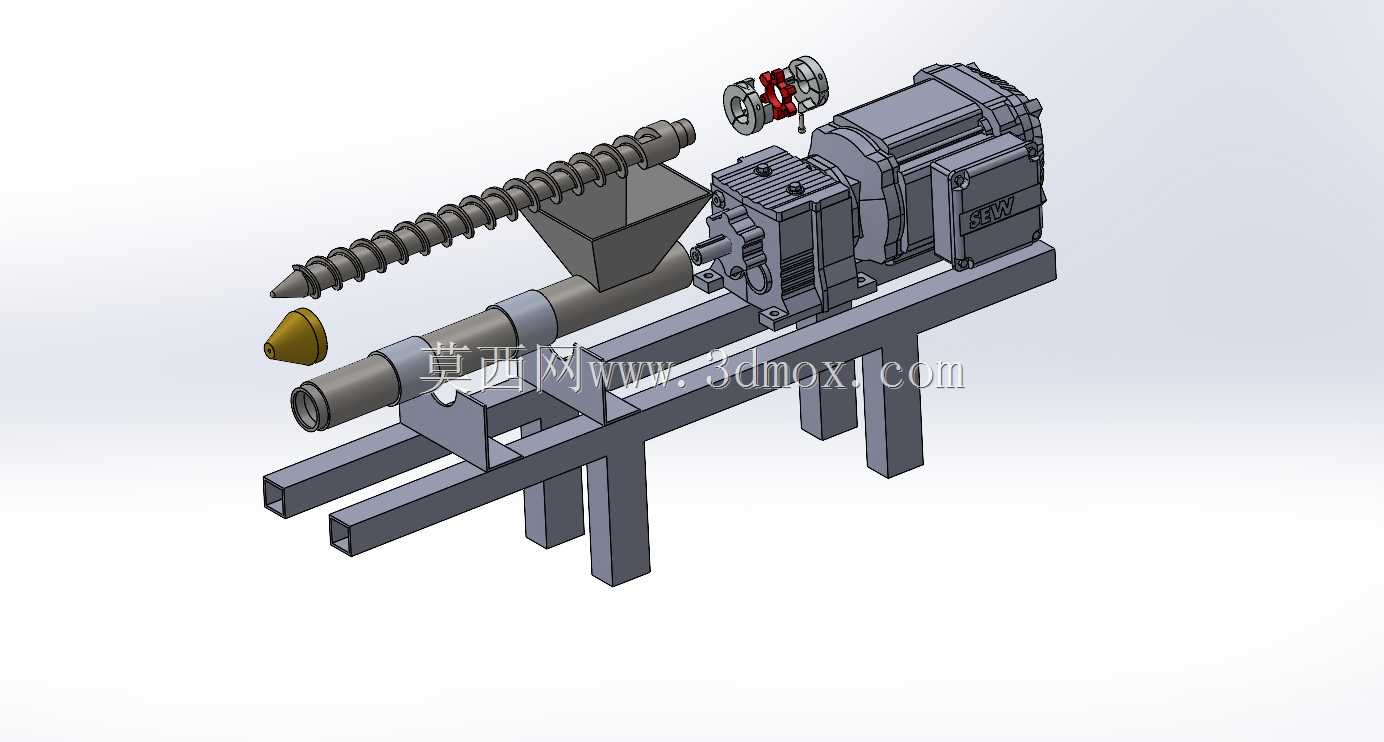

　　功能结构上，模型完整表达了料斗、螺杆、筒体、连接传动段、减速电机、机头及机架等关键部分。锥形料斗下口与筒体进料区衔接，斗壁倾斜角度考虑了粒料滑落趋势，可减少颗粒滞留；螺杆采用变输送空间的连续螺旋结构，前端靠近机头位置承担建压和均化作用；筒体外侧保留了加热与温控元件的安装空间，工程实现时可在不同区段布置加热圈、测温孔和保温层，以适应ABS、PLA、PP、PE等不同材料的熔融窗口。

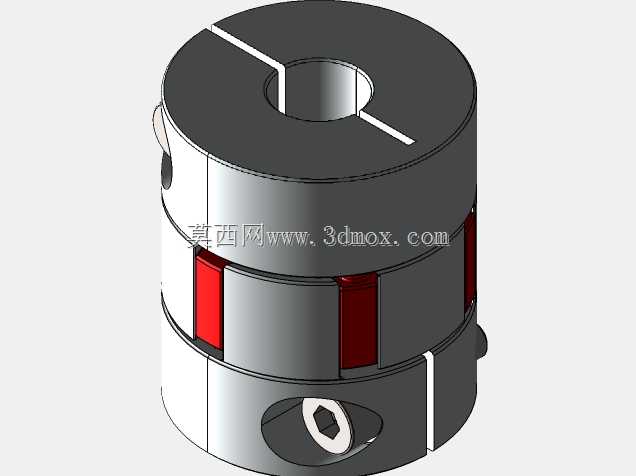

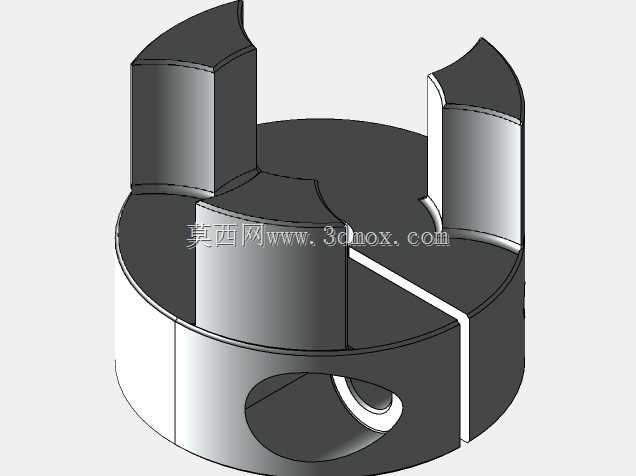

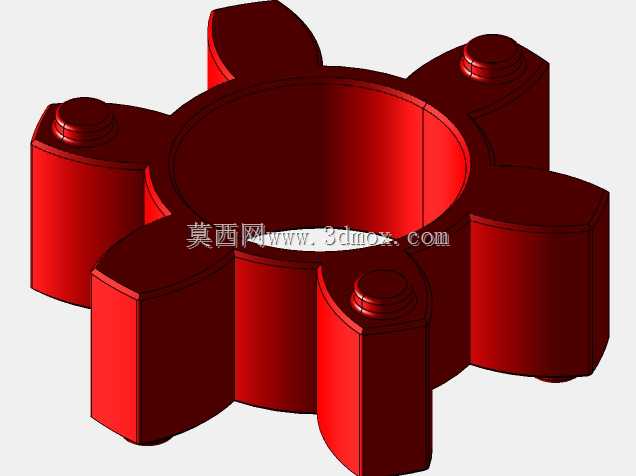

　　驱动端选用减速电机直连方案，电机经减速箱输出较低转速、较大扭矩，满足螺杆挤压熔融物料时的负载需求。连接部位设置联轴器和支承结构，有利于补偿装配偏差并保护减速箱输出轴。机架采用矩形钢管拼焊成纵梁与支腿形式，四条支腿将筒体抬升到便于操作和接丝的高度；纵梁上方预留电机、筒体和料斗支撑座安装面，现场装配时可通过加工垫板调整同轴度。

　　外形边界方面，整机长度主要由电机减速单元、挤出筒体和机头叠加决定，宽度受料斗及电机外形限制，高度则集中在料斗顶部和支腿底面之间。安装时需在驱动端预留检修空间，在机头前方预留冷却水槽、测径装置、牵引轮和卷绕盘位置；料斗上方应保留补料高度，筒体侧面需留出温控接线和加热圈维护空间。设备底部建议设置可调脚杯或减振垫，以补偿工作台不平并降低螺杆运转振动。

　　设计思路偏向实用化与可制造性：机架承担定位和承载，挤出部分强调稳定送料与熔融建压，驱动部分强调低速大扭矩，前端则为后续冷却、牵引和卷取留出接口。三维结构中各部件层级清晰，适合用于方案评审、机架干涉检查、螺杆行程确认以及桌面产线布局参考。
