木材定长圆形气动横切锯设备结构

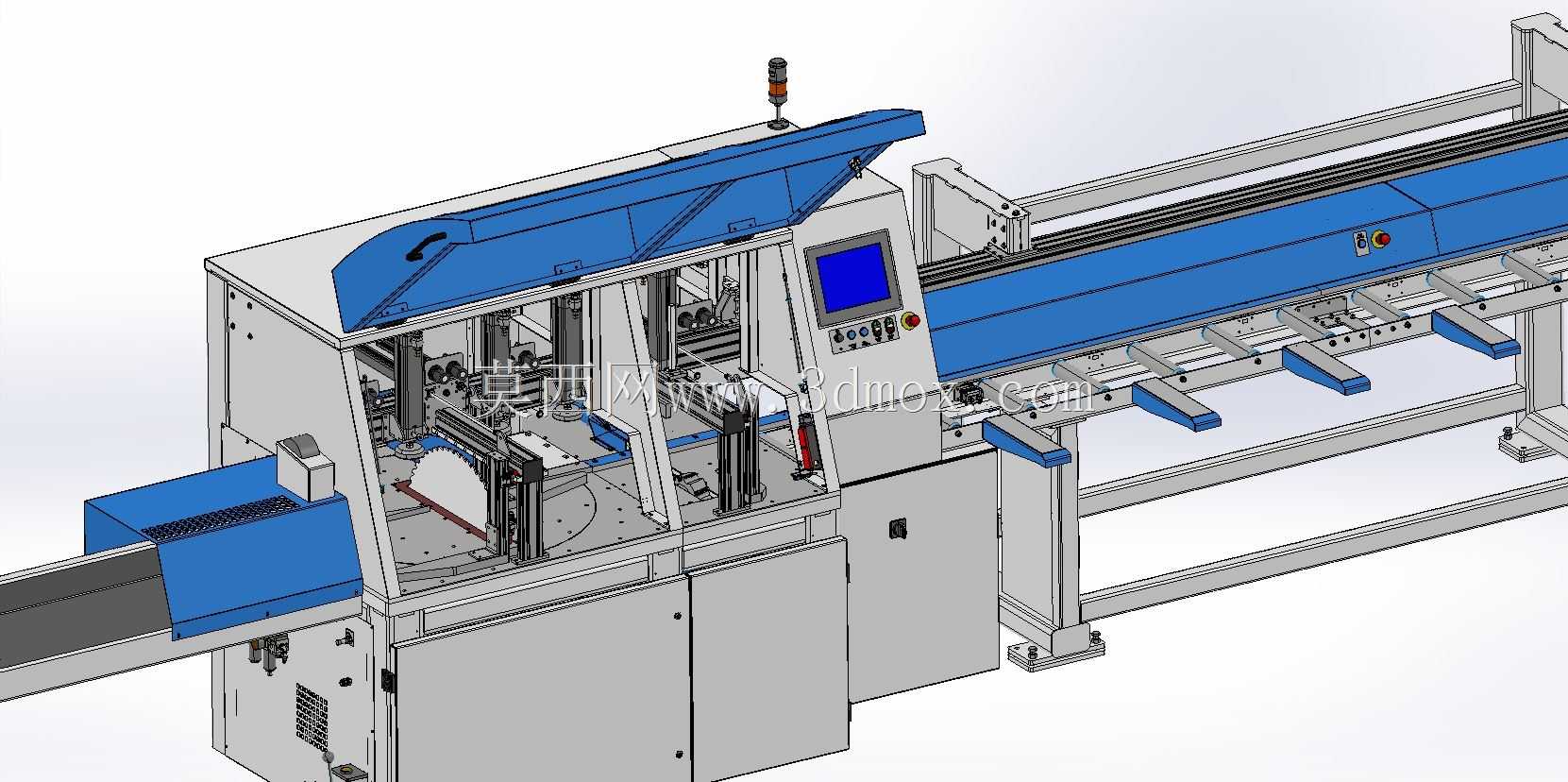

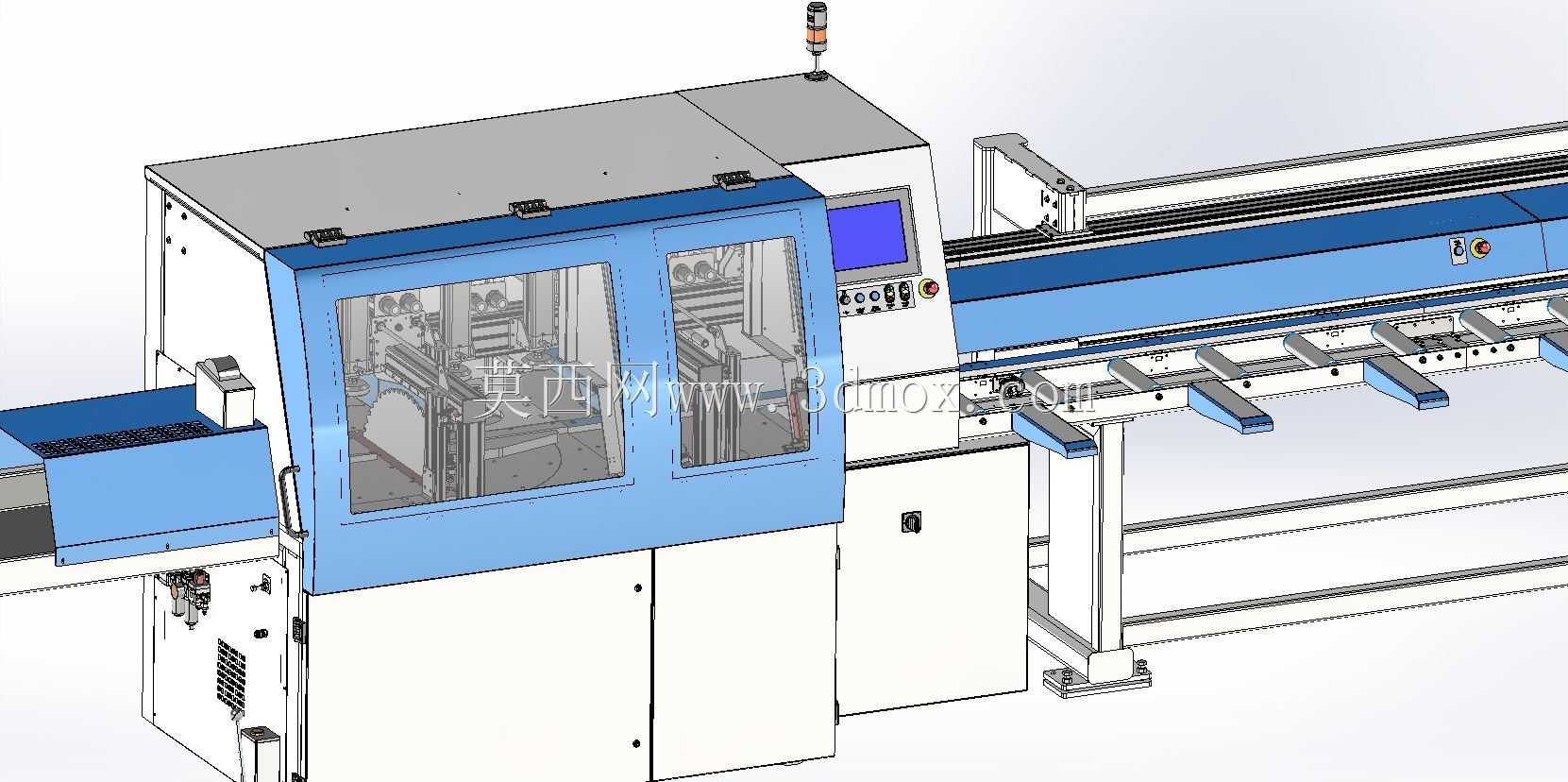

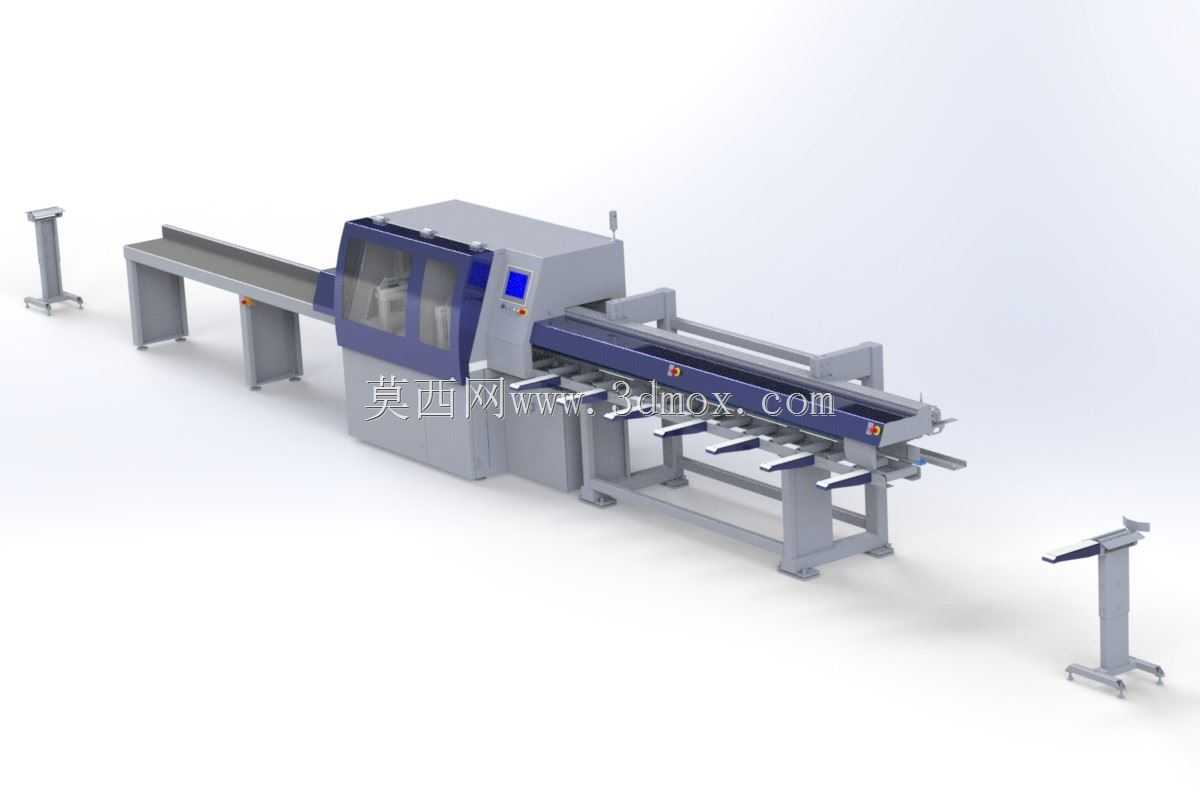

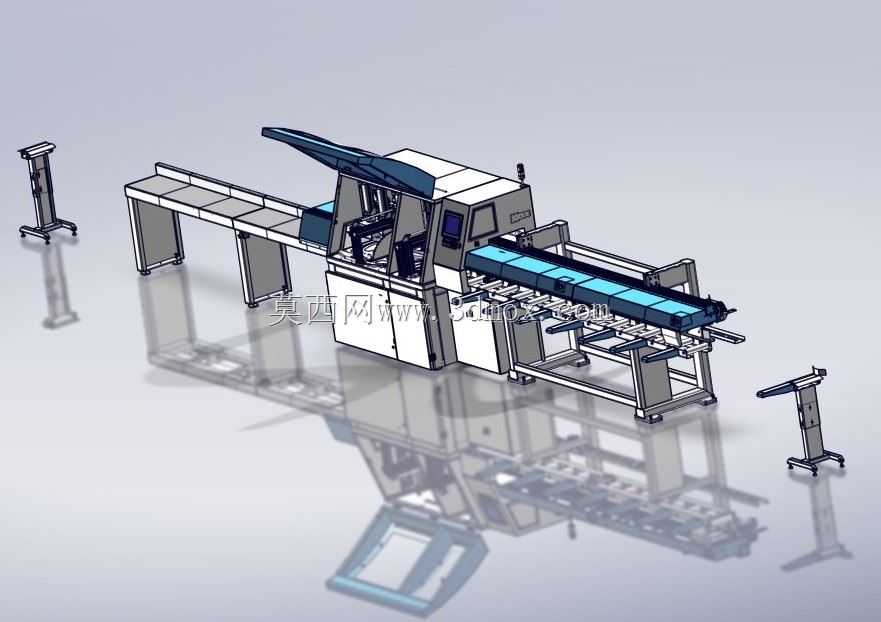

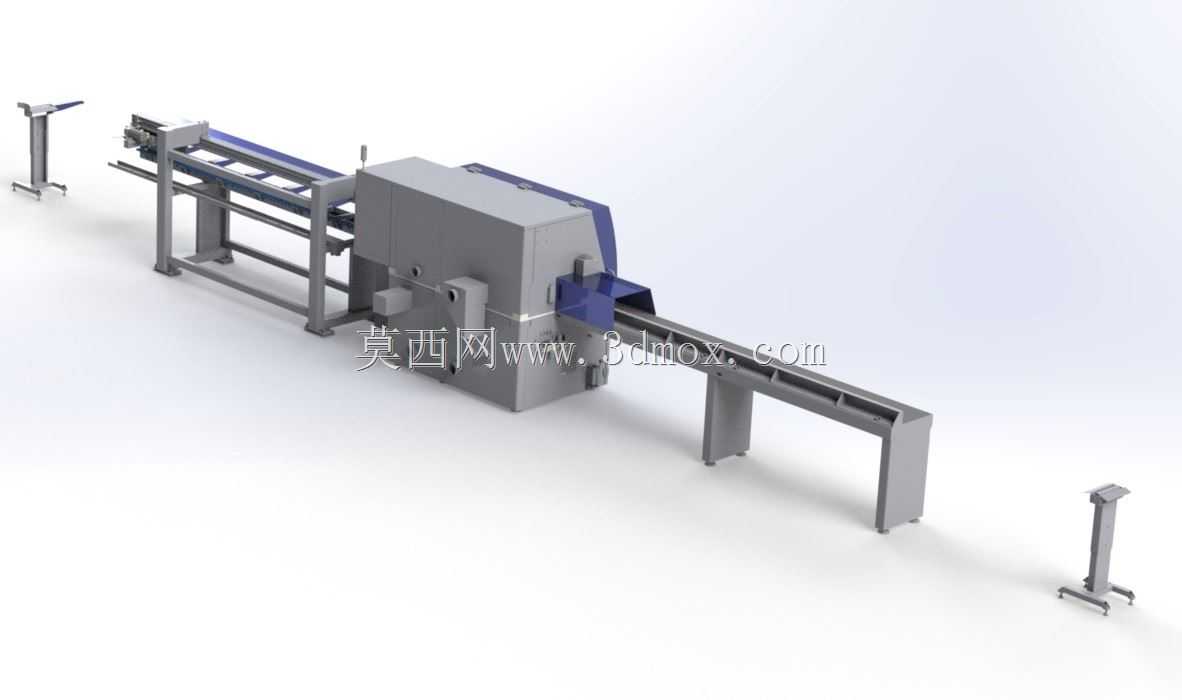

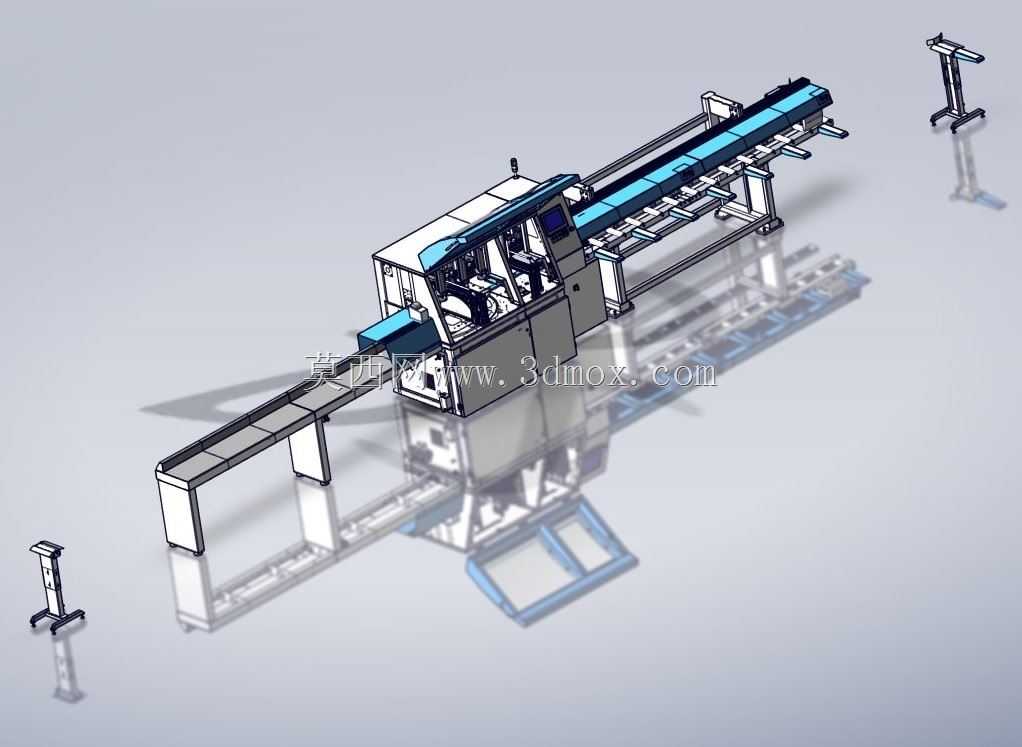

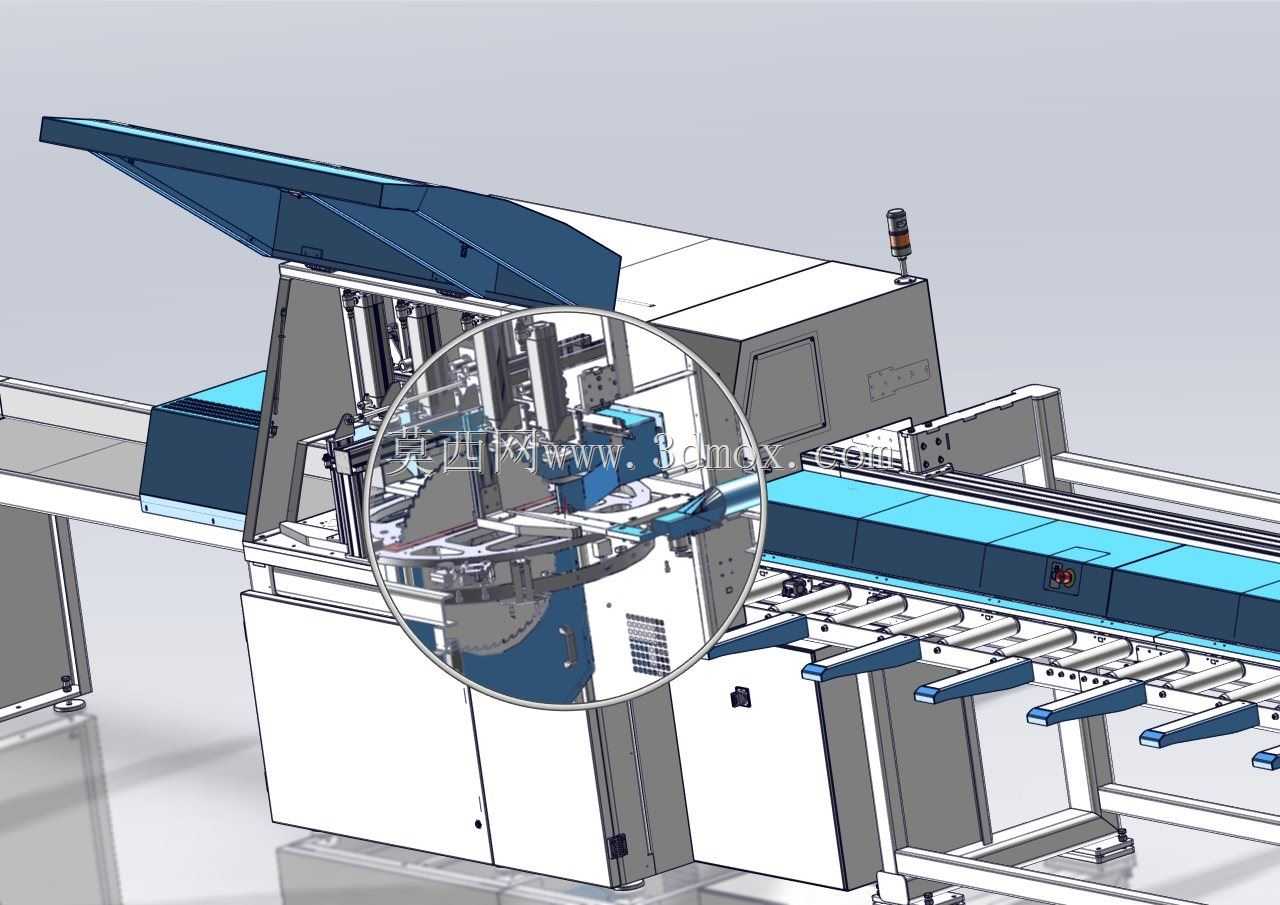

　　这款横切锯主要面向规模化木材加工生产线的定长断料工序，常见于实木家具厂、木结构预制件生产车间、集成材加工工段，用来完成长条形原木方料、规格材的定尺横向截断作业，替代传统人工推台锯的断料模式，能大幅降低人工送料的对位误差与操作安全风险。设备整体采用分段式机架布局，进料端配置多组带侧向导轮的输送辊道，辊道工作面高度统一为850mm，适配车间常规地辊线的接驳高度，单段辊道长度为2m，可根据产线排布需求拼接延长，进料侧的立式挡料架可根据待加工木料的最小长度调整安装位置，避免短料送进时发生歪斜。主机切削舱采用半封闭防护结构，舱体正面设置带透明观察窗的气动安全门，锯片进给采用垂直导向的气动驱动结构，相比液压进给方案响应速度更快，

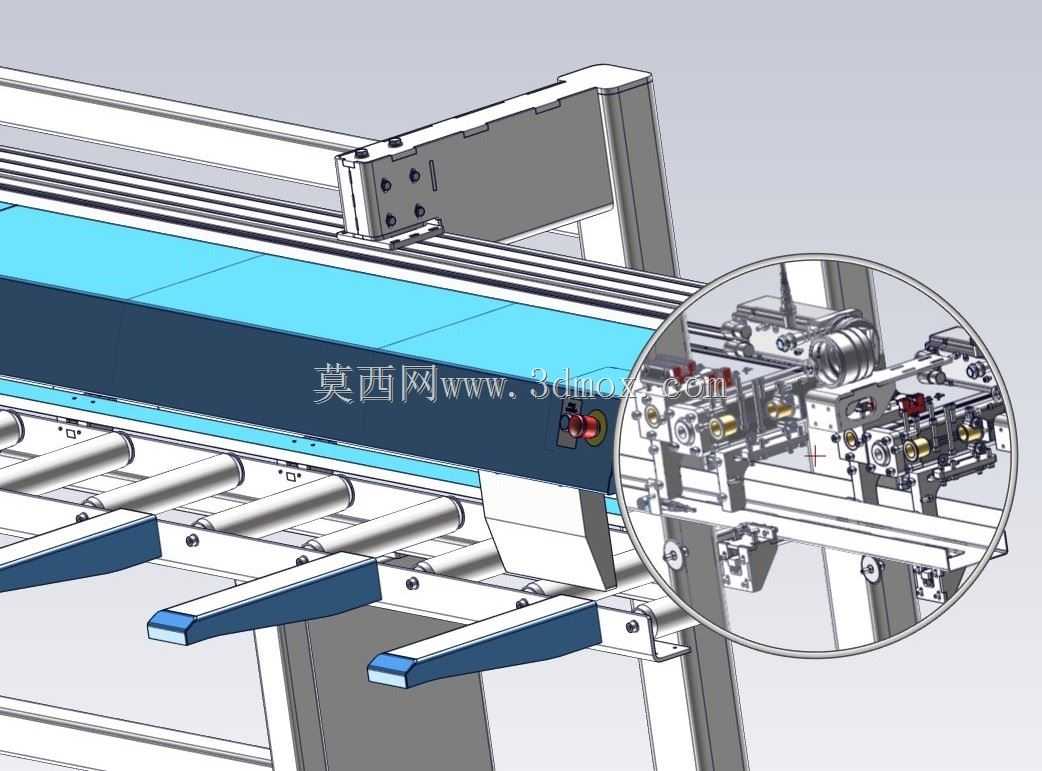

　　维护时无需处理液压油泄漏问题，切削行程可根据木料最大截面尺寸调整限位，适配直径140mm以内的圆形木料、截面宽度120mm以内的方料裁切需求。定长机构布置在出料端，采用带刻度的可调式挡料定位结构，定位挡板的位置可通过手摇丝杠快速调整，定位精度控制在±0.5mm以内，满足大部分木结构件、家具毛料的长度公差要求，出料端同样配置承托辊道与立式接料架，裁切完成的定长料可顺着辊道滑落到接料工位，无需人工在锯片位置接料。整机的安装基础要求为平整水泥地面，机架底部设置可调式支撑脚，可微调设备水平度，无需预埋地脚螺栓即可完成安装固定，主机与进料、出料辊道的对接面设置定位销孔，现场拼接时可快速对齐同轴度，减少安装调试的工作量。

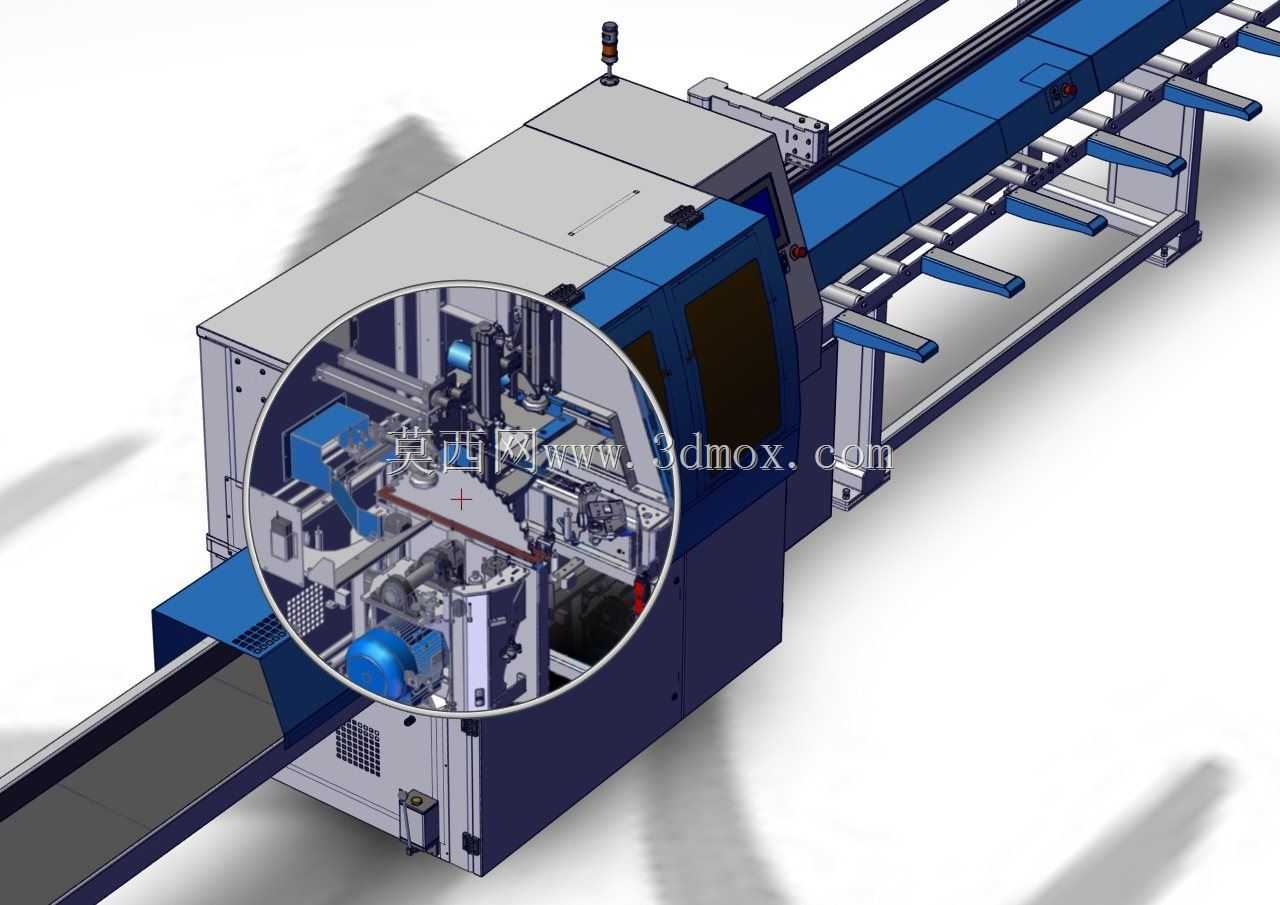

　　设备的气动系统集中布置在主机侧面的防护舱内，所有气管走线沿机架内侧的线槽排布，避免木料输送过程中刮蹭管路，操作面板设置在主机正面的斜向安装座上，高度适配站立操作的人机工程要求，急停按钮布置在面板最外侧，触发时可同时切断锯片驱动与送料、进给气路，保障异常工况下的操作安全。锯片主轴采用带防尘密封的轴承座结构，切削舱内部设置木屑导流通道，可外接车间中央除尘系统，将裁切产生的木屑直接抽走，避免舱内木屑堆积影响锯片运转。
