立式加工中心D1250设备结构三维设计

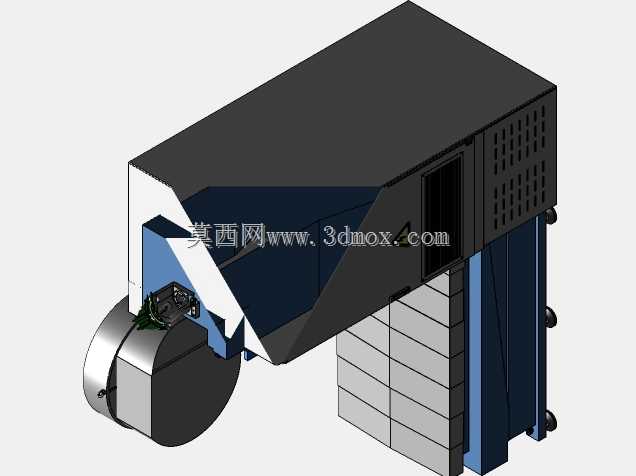

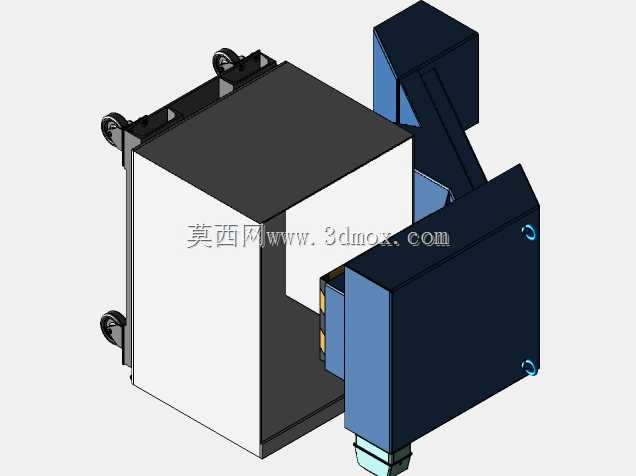

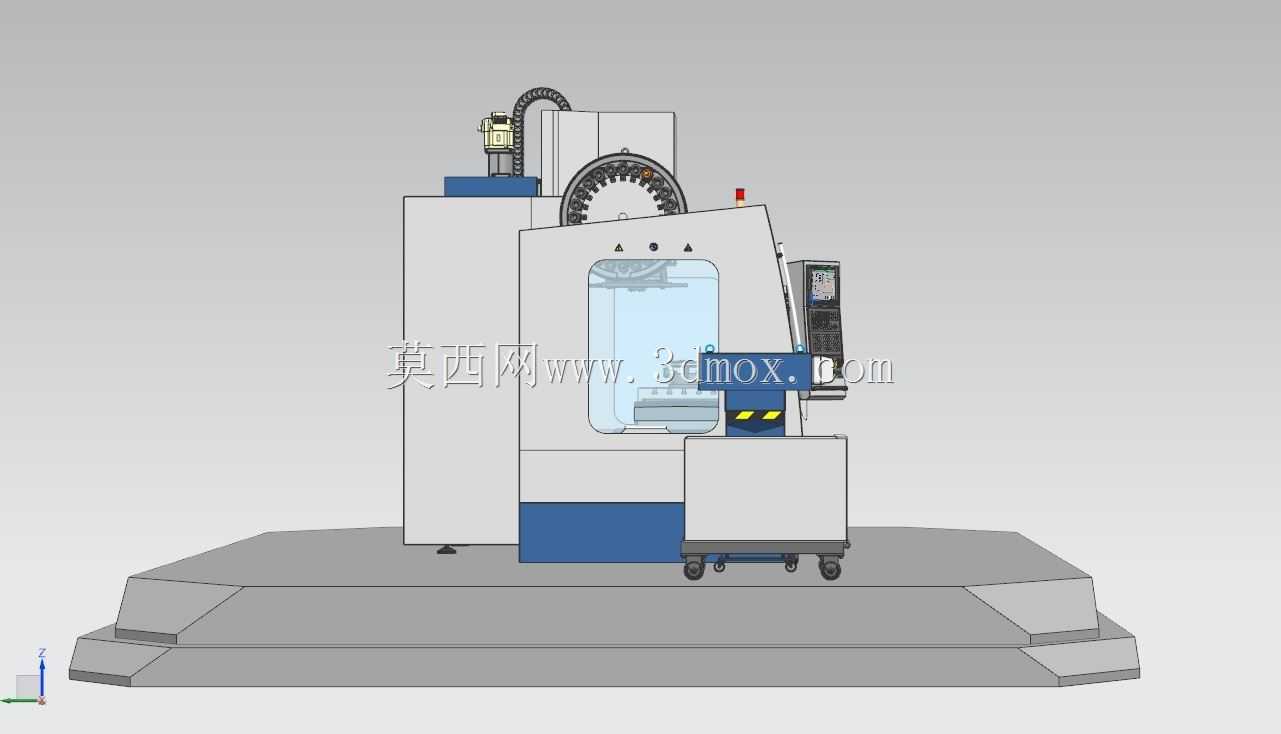

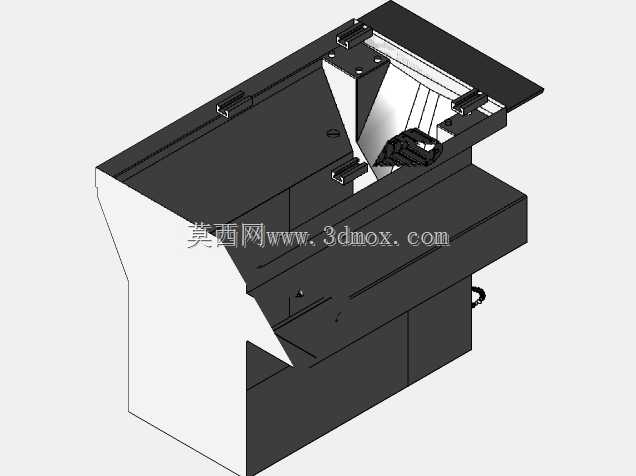

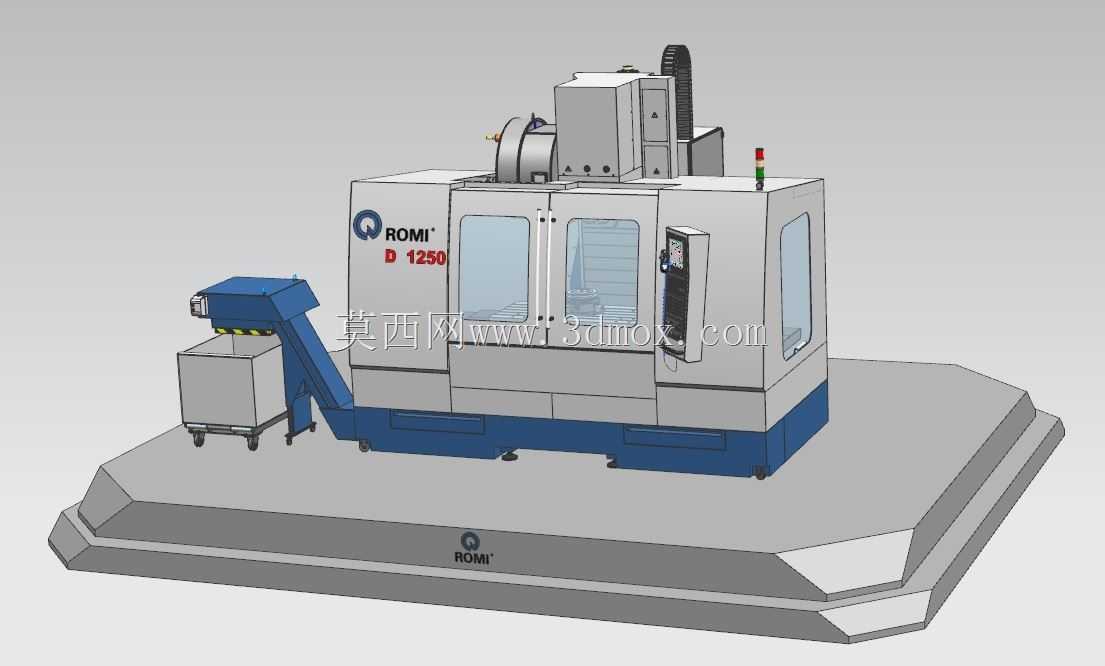

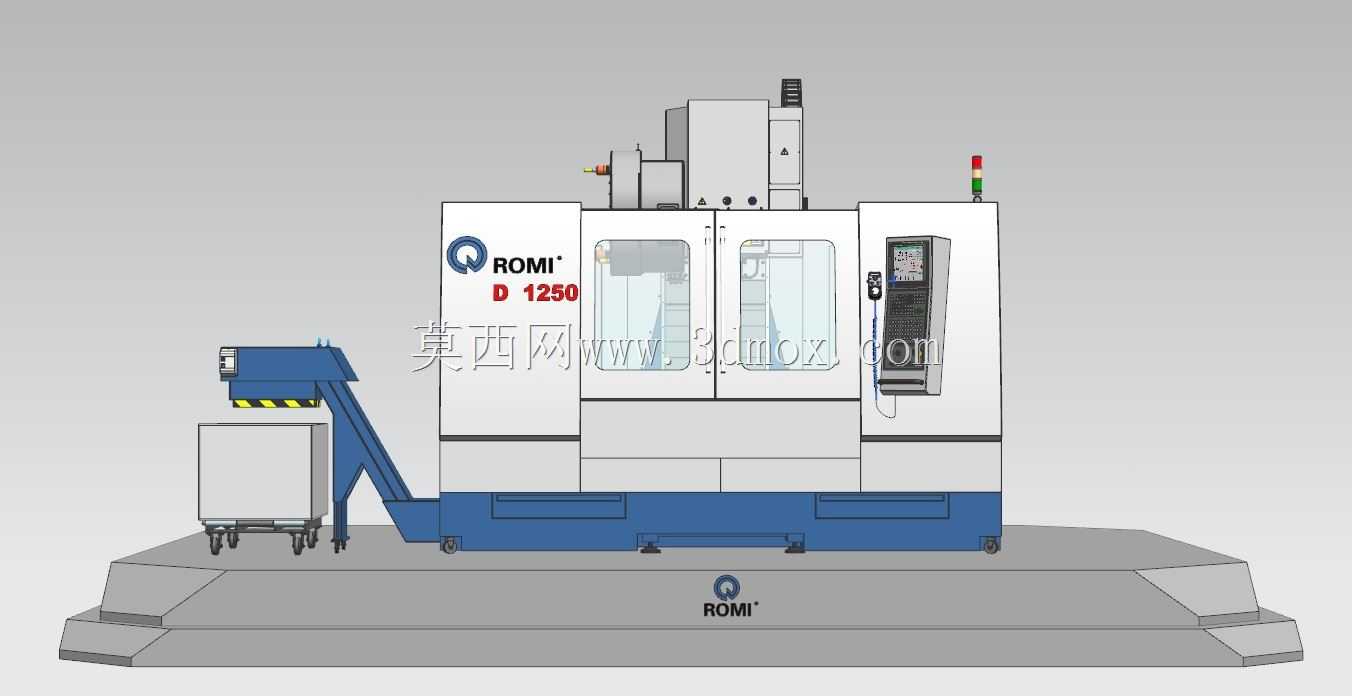

　　该立式加工中心模型完整还原了设备整机的结构布局，可直接用于机加工车间布局规划、产线仿真、设备结构教学等场景，覆盖通用机械零部件、汽车零部件、模具型腔等多领域的金属切削加工需求，能够完成铣削、钻孔、镗孔、攻丝等多工序连续加工，适配中小批量复杂结构零件的高精度加工场景。从结构设计逻辑来看，整机采用C型经典立式布局，床身底座为大倾角铸铁结构设计，预留了充足的排屑空间，侧边配套的链板式排屑装置可直接对接车间铁屑收集转运车，减少加工过程中的人工清理频次，提升连续加工效率。主轴单元采用立式前置布局，刀库配置于主轴侧方，换刀行程短，可有效缩短非加工等待时间，操作面板设置于机床前部右侧，符合操作人员的站立操作人机工程学要求，

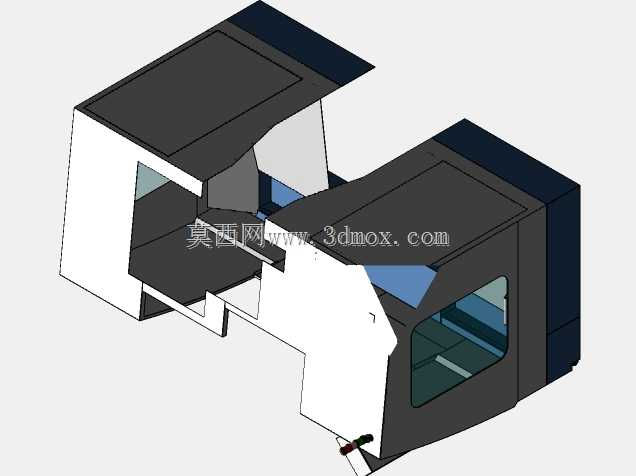

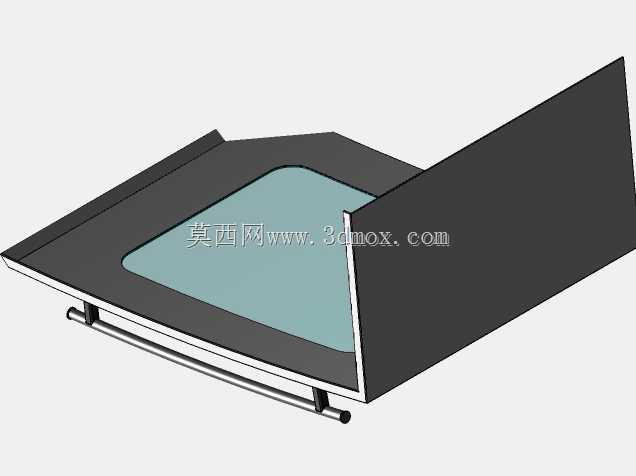

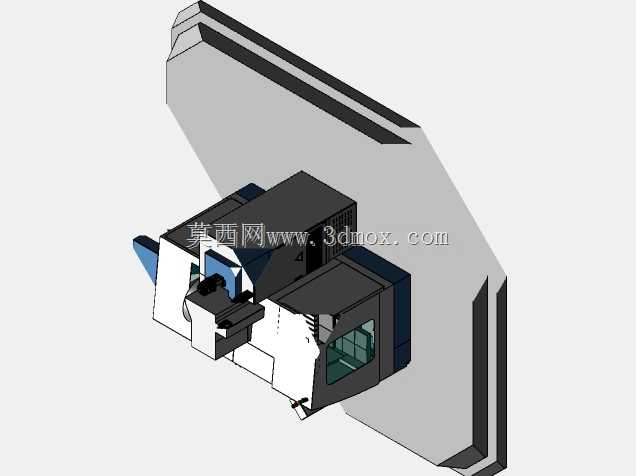

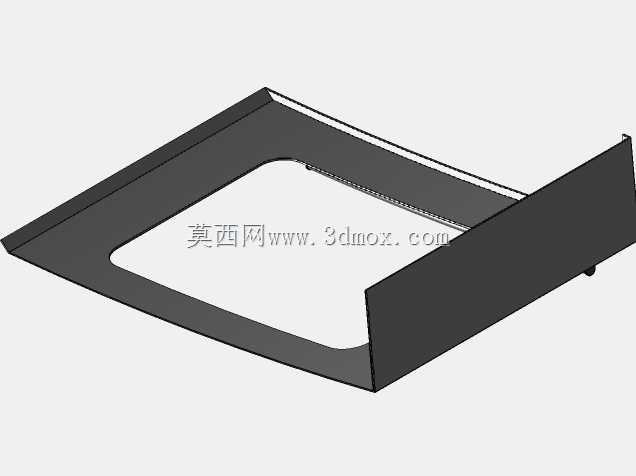

　　观察窗采用大尺寸钢化玻璃设计，可全程观察加工舱内的切削状态，同时配套安全联锁结构，舱门开启时设备自动锁定运行状态，规避操作安全风险。设备的安装边界需重点关注，整机底部为一体化铸造底座，安装时需提前按照底座的地脚螺栓孔位预制混凝土地基，预留足够的操作维护空间：设备前部需预留不小于1.2米的操作人员操作、工件上下料空间，侧方排屑装置位置需预留0.8米以上的排屑车转运、排屑器维护空间，后部需预留不小于1米的电气柜检修、管线布设空间，顶部需预留足够的吊装高度，满足设备进场安装、后期主轴维护的吊装作业需求。整机的防护结构采用全封闭设计，可有效阻挡切削液飞溅、铁屑崩溅，适配湿式加工场景，切削液循环系统集成于底座内部，减少外部管线的布设复杂度。

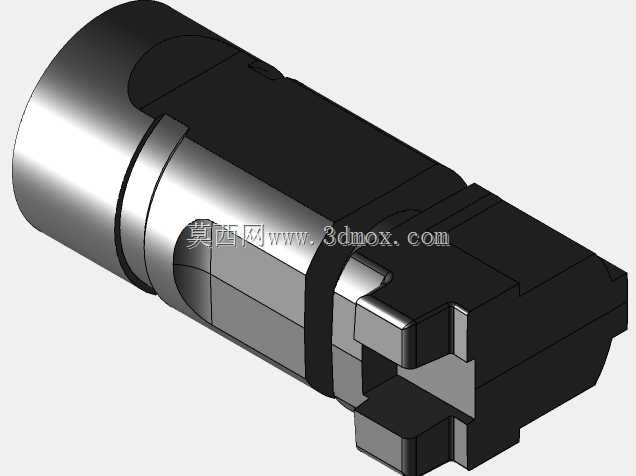

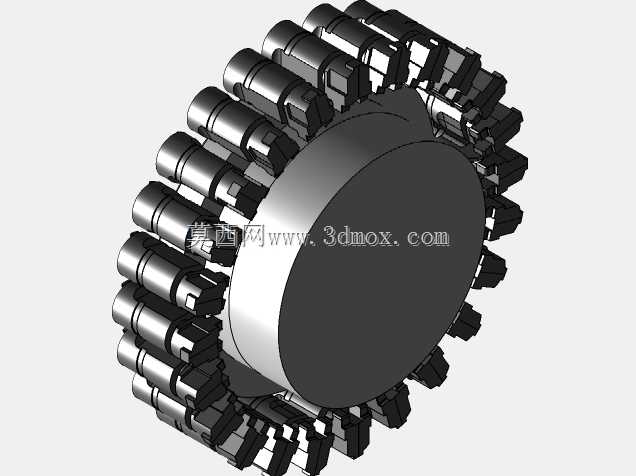

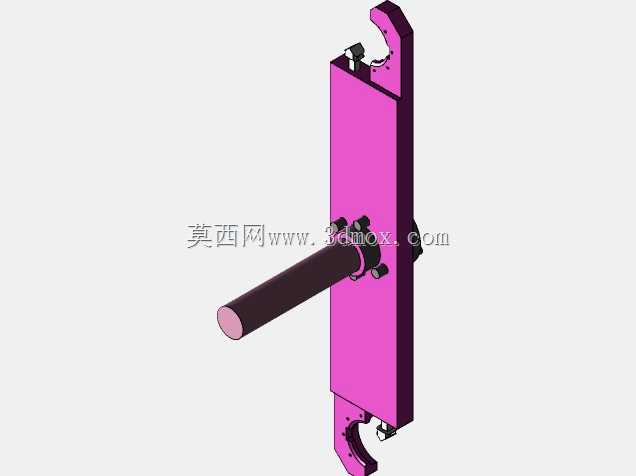

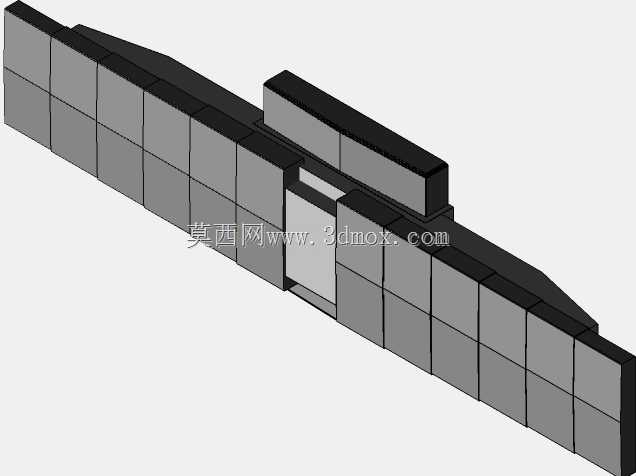

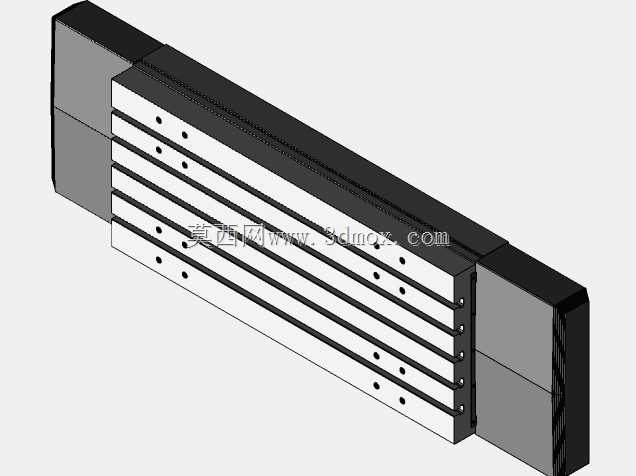

　　从建模细节来看，模型完整还原了各部件的装配关系，包括主轴箱的导轨滑块配合结构、刀库的刀夹定位结构、排屑器的传动链结构、操作面板的按键布局细节，可直接用于设备的虚拟装配培训、维护流程仿真，也可作为机加工车间数字化孪生建模的基础设备单元，适配不同规模机加工车间的产线数字化搭建需求，帮助设计人员在产线规划阶段提前验证设备布局的合理性，规避后期安装时的空间干涉、操作动线不合理等问题。
