四轴数控铣削车削复合加工设备结构

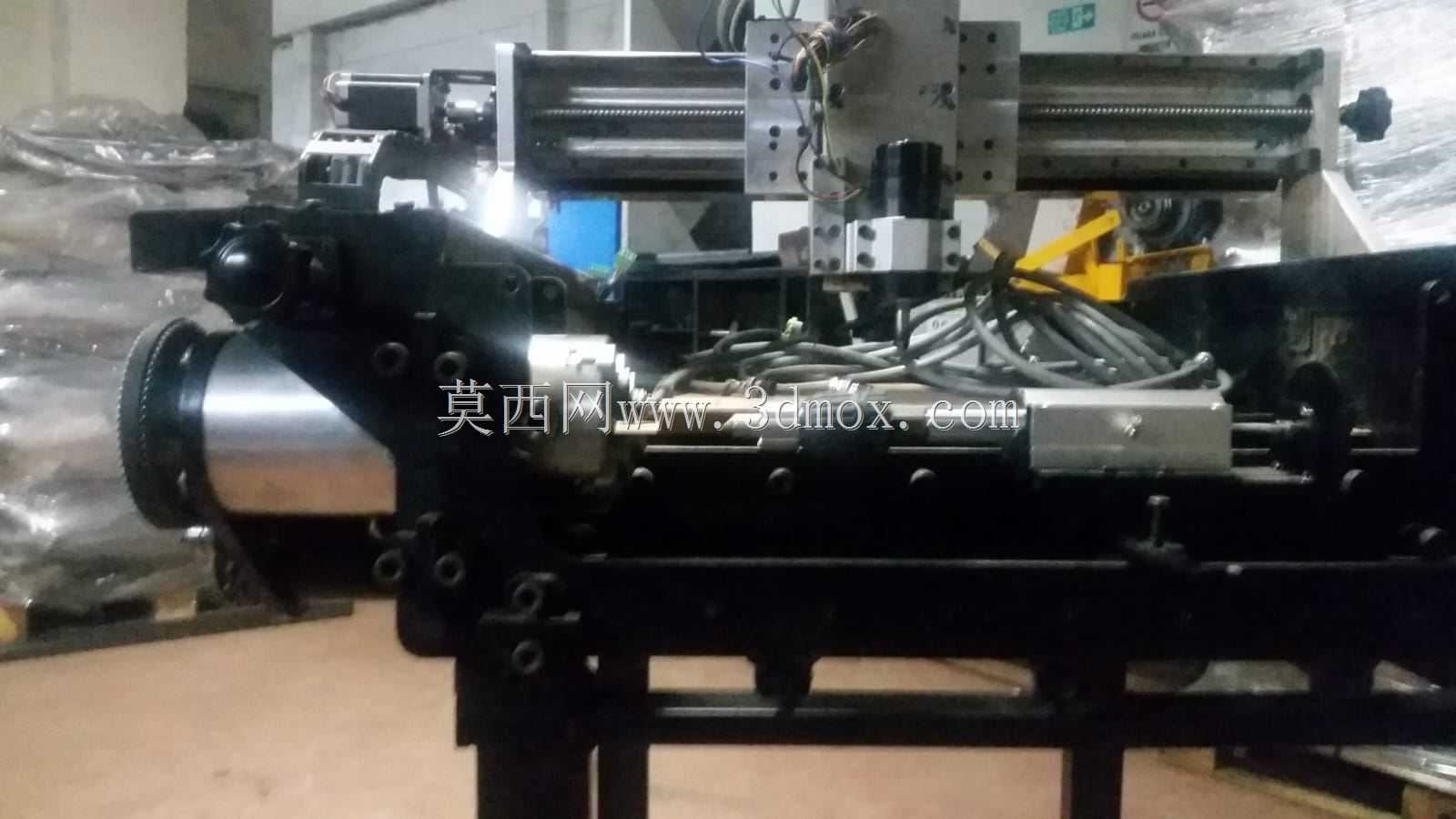

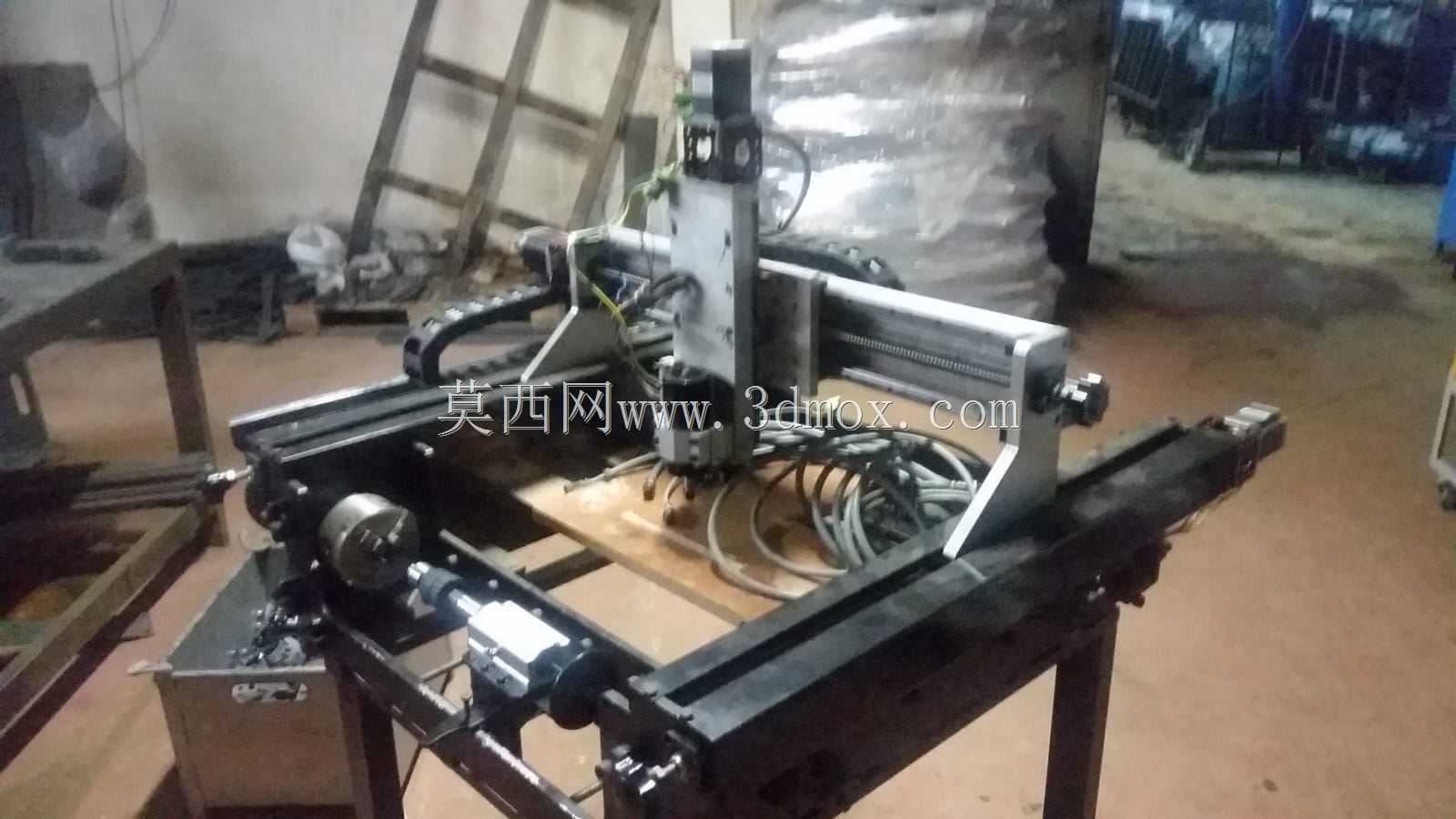

　　这款四轴复合加工设备可同时覆盖铣削与车削加工需求，在中小批量精密零件加工场景中适配性极强，常见于五金零件加工车间、模具制造工段、非标自动化零件加工产线，能够替代传统分立的铣床、车床完成多工序集中加工，减少工件多次装夹带来的定位误差，缩短工序间周转等待的时间损耗。从结构设计逻辑来看，设备采用整体式高刚性床身作为承载基础，床身内部布置有交叉加强筋结构，可抵消重切削时产生的振动传导，保证加工过程中刀具切削的稳定性。四轴回转单元布置在工作台一侧，可实现工件的周向分度与连续回转进给，配合X、Y、Z三个直线轴的联动，能够完成复杂曲面、空间斜孔、异形轮廓的一次性加工，无需二次拆装找正。主轴单元采用伺服直驱结构，

　　可根据加工材质的不同匹配对应的转速区间，兼顾有色金属的高速精加工与黑色金属的低速重切削需求，刀架部分可容纳多把切削刀具，加工过程中可根据工序自动完成换刀动作，无需人工干预。设备的安装边界需要结合车间布局预留足够的操作与维护空间，正面操作区需预留不小于800mm的操作人员站位空间，后侧与侧面需预留不少于600mm的检修通道，设备整体的水平安装基准需要做二次灌浆处理，保证床身水平度误差控制在允许范围内，避免长期运行出现导轨磨损不均的问题。导轨副采用重载线性导轨搭配滑块锁紧结构，直线轴的进给传动采用精密滚珠丝杠，配合端部的轴承支撑单元消除反向间隙，保证进给运动的定位精度与重复定位精度。冷却系统采用大流量冲屑设计，

　　切削液可直接喷射到切削接触区域，带走切削热量的同时将切屑冲刷到排屑机内，排屑机布置在床身内部的排屑槽下方，可自动将加工产生的切屑输送到设备外部的集屑车中，减少人工清理的工作量。防护结构采用全封闭钣金外罩，加工过程中可阻挡切削液飞溅与切屑飞出，操作门配备安全联锁装置，门体开启时设备自动停止进给动作，避免操作安全隐患。电气控制柜布置在设备侧方，柜内预留有足够的走线空间与散热通道，强电与弱电线路分开布线，减少信号干扰，各轴的伺服驱动器与主控单元采用模块化安装，后期维护更换时无需大面积拆解线路。这款设备的结构设计充分考虑了实际加工中的刚性需求、操作便利性与维护便捷性，所有运动部件的润滑点都集中引出到自动润滑系统，可按照设定的周期自动加注润滑脂，减少日常维护的工作量，适合需要完成复杂多工序零件加工的生产场景使用。
