九孔按压式导线快速连接端子结构

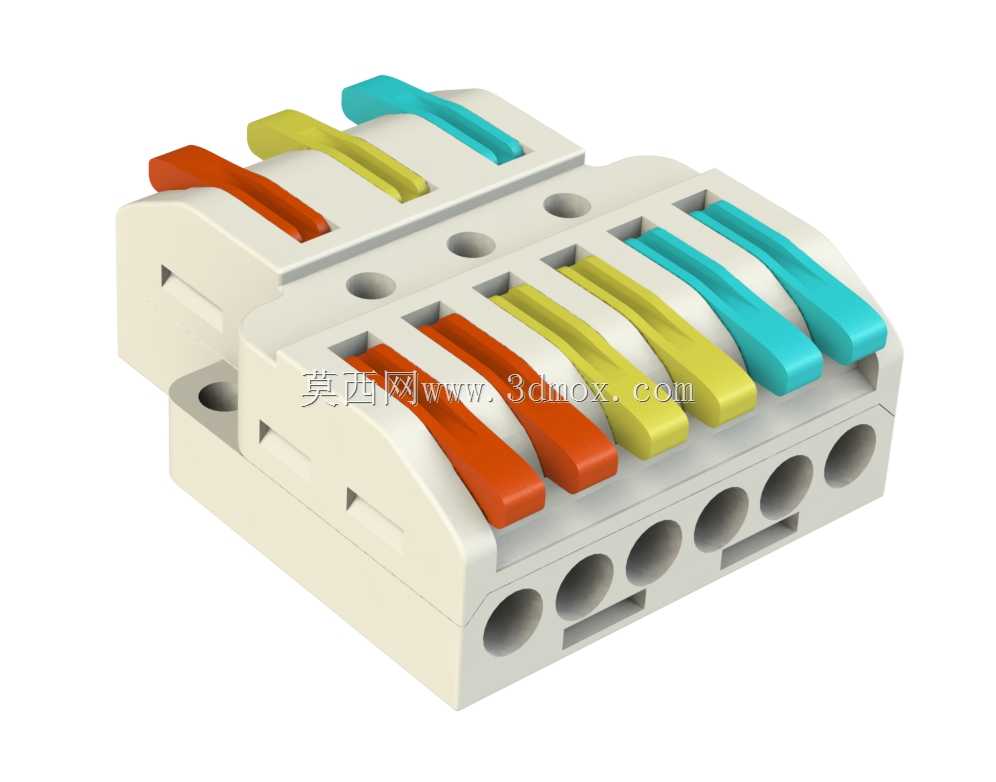

　　这类多回路按压式导线连接器，目前在低压电气柜二次布线、设备现场检修改线、家装照明回路分线、小型自动化设备内部走线场景里应用极广，相比传统螺丝压接端子，能省去剥线后拧螺丝、套号码管后反复紧固的工序，单根导线的接线耗时能压缩到两秒以内，尤其适合批量布线、临时改线、狭小柜内空间操作的工况。这款6+3回路的连接器，主体采用阻燃PA66绝缘壳体，壳体上的进线孔做了倒角导向处理，剥好的单股硬线或者冷压好端子的多股软线可以直接推入，不需要额外对准压接位置，每个回路对应的彩色操作拨杆对应独立的压接弹片，拨杆抬起时弹片张开，导线插入到位后压下拨杆，内部的镀锡铜弹片会牢牢咬住导线线芯，接触电阻远低于普通螺丝压接结构，长期使用也不会因为震动、

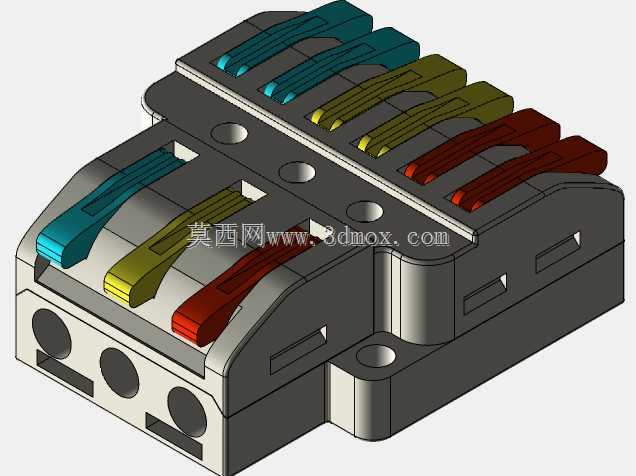

　　热胀冷缩出现松脱打火的问题。从结构设计来看，这款端子采用对称式三列三回路布局，每列三个接线位分别用橙、黄、青三色拨杆做相位区分，现场布线时可以直接对应火线、零线、地线的分色要求，不用额外套色标，能减少接线错相的概率。壳体侧面预留了拼接卡扣位，多只同规格端子可以横向拼接成任意回路数的接线排，不需要额外的安装导轨固定，也可以通过壳体上的两个沉头安装孔，直接用M3螺丝固定在设备壳体内部的安装柱上，安装边界灵活，既适合导轨安装的标准柜内场景，也适合非标的小型设备内部零散固定。进线端的孔径适配0.5-4平方毫米的铜芯导线，覆盖了常规二次控制回路、照明回路、小功率动力回路的导线线径范围，压接弹片采用恒力弹簧结构，

　　压接力不会因为导线线径变化出现过大波动，不管是细的信号线还是粗的动力线，都能保证足够的拉脱力，避免导线被外力扯出。壳体上的每个拨杆都做了防滑纹理，操作时哪怕戴薄的绝缘手套也能轻松扳动，拨杆的按压行程做了限位设计，压到位后会有明显的触感反馈，不会出现压接不到位的情况。相邻回路之间的绝缘隔墙厚度均匀，爬电距离满足低压电器的安全要求，哪怕在潮湿、多尘的工业现场环境下，也不会出现回路间击穿短路的问题。这类端子的出现，本质上是替代传统的导线铰接、烫锡、绝缘胶布包裹的落后接线工艺，同时比螺丝端子的维护成本更低，后期改线时只需要抬起对应拨杆就能抽出导线，不需要拧动螺丝反复调整，在设备售后维护、现场抢修的场景下，能大幅缩短故障排查和线路恢复的时间。
