电机驱动水平皮带输送设备结构设计

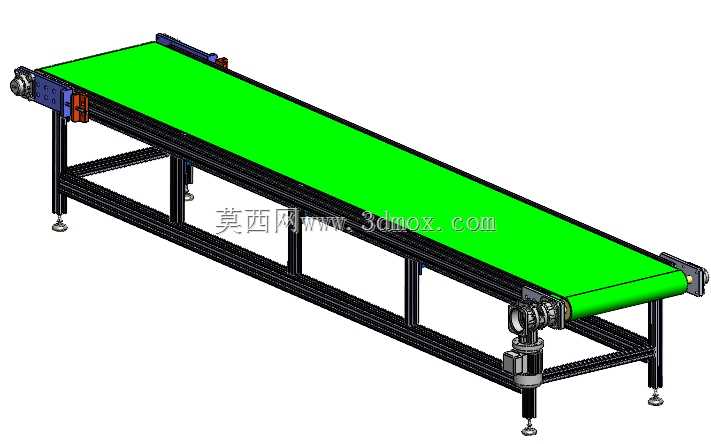

　　这款水平布置的皮带输送结构，在轻工包装、电子组装、机加工件流转、食品分装等产线场景中应用极广，主要承担工序间的工件水平转运任务，可衔接不同工位的加工、检测、包装设备，替代人工重复搬运作业，降低产线物流的人力消耗。设备采用端部电机直连驱动辊的动力布局，驱动端集成了减速传动组件，能输出适配常规输送需求的运行扭矩，避免皮带运行中出现打滑丢转的问题；从动端设计了可调张紧结构，通过调整端部辊筒的安装位置，可补偿皮带长期运行产生的蠕变伸长，维持皮带合适的张紧度，防止运行跑偏。机架部分采用标准型材拼接成型，下方设置多组横向与斜向支撑肋，保证长跨度布置下的结构刚性，满载运行时不会出现明显的框架形变；底部配置可调节脚杯，

　　能够适配存在一定平整度误差的安装地面，通过调整脚杯高度可将输送面调整至水平状态，避免物料因台面倾斜出现跑偏、溜滑问题。皮带选用绿色PVC平皮带，表面摩擦系数适中，既可以保证常规纸箱、塑料件、金属加工件的稳定输送，也不会因摩擦力过大导致工件取放受阻；两侧机架上沿设置了皮带限位边，可约束皮带的横向窜动，降低日常运行中的跑偏调整频次。从安装边界来看，该设备为直线水平布置结构，宽度方向预留了驱动组件的安装空间，现场安装时需在设备两端预留至少300mm的维护空间，方便后期更换皮带、调整张紧结构、维护驱动电机；设备高度可通过脚杯在±50mm范围内微调，能适配多数常规工位的高度衔接需求，若需对接不同高度的设备，

　　也可通过更换支撑腿型材调整整体输送面高度。设计时重点平衡了结构刚性与制造成本，型材框架的连接位置均采用标准紧固件连接，无复杂焊接结构，后期拆解重组、改线调整都十分便捷；驱动组件的安装位置做了下沉式设计，不会额外占用输送面上方的作业空间，也能避免运行过程中人员误触转动部件。这类输送结构的输送速度可通过配套的调速器调整，适配不同节拍的产线需求，既可以高速运行满足大批量物料的快速转运，也可以低速运行配合检测工位的工件停留需求，整体结构没有复杂的定制化零件，多数零部件都可直接选用标准件，后期维护更换的成本极低。
