五轴桥接式数控龙门加工设备结构

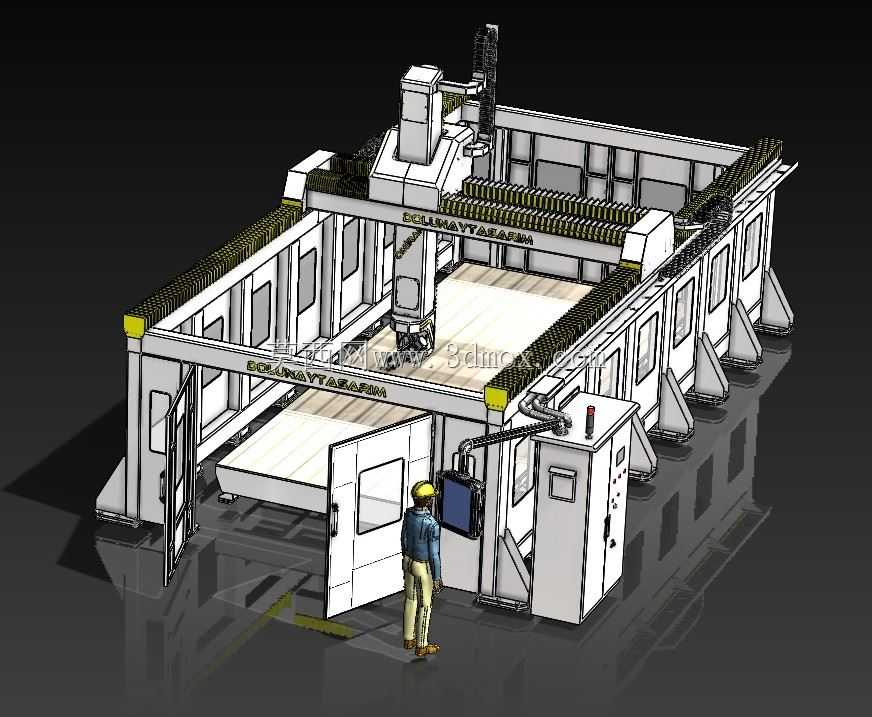

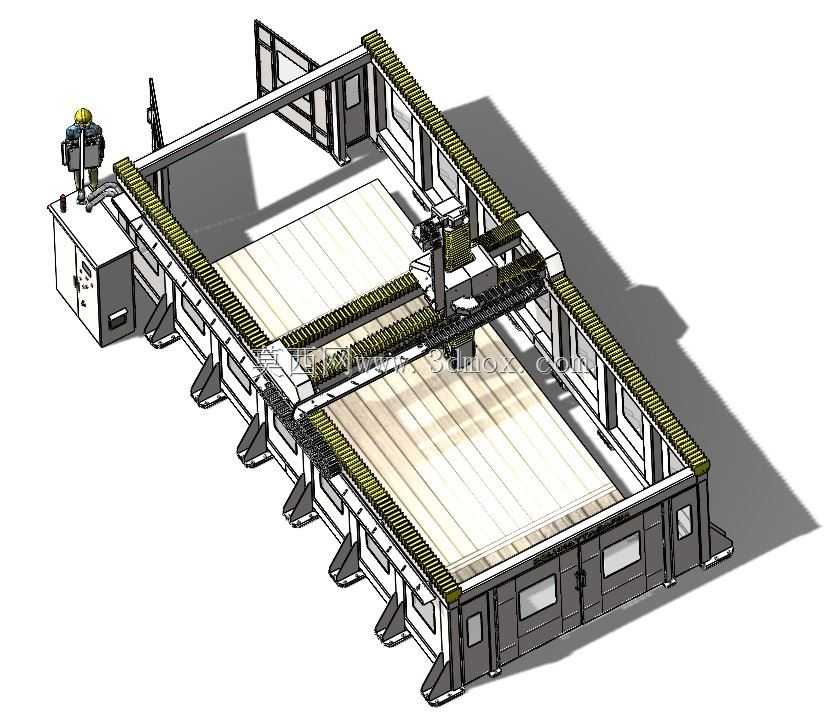

　　这款五轴桥接式数控加工设备，主要面向大尺寸非金属板材、轻质合金构件的复杂曲面加工场景，常见于轨道交通内饰件加工、大型木模铣削、复合材料构件成型后修型、广告标识批量加工等生产环节，相比传统三轴龙门设备，其五轴联动结构可实现一次装夹完成多面、多角度的铣削、钻孔、倒角工序，大幅减少工件多次装夹带来的定位误差，尤其适合带倒扣、斜孔、空间曲面特征的大尺寸工件加工。从结构设计来看，设备采用桥接式龙门横梁布局，移动桥架沿床身两侧的长导轨做纵向进给，滑枕搭载五轴主轴头沿横梁做横向进给，主轴自身可实现两个旋转轴的摆动，整体运动链刚性经过反复校核，床身底部采用多点调平支撑结构，适配车间普通硬化地面安装，无需额外做加厚混凝土地基，降低车间部署的改造成本。

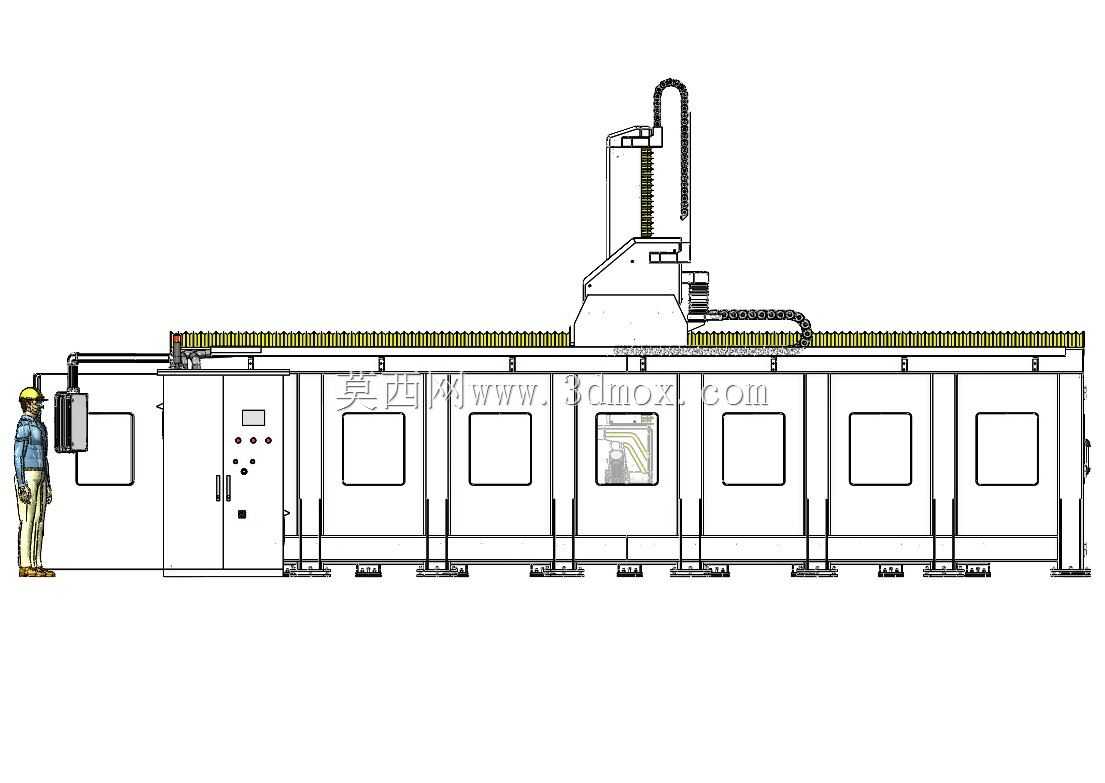

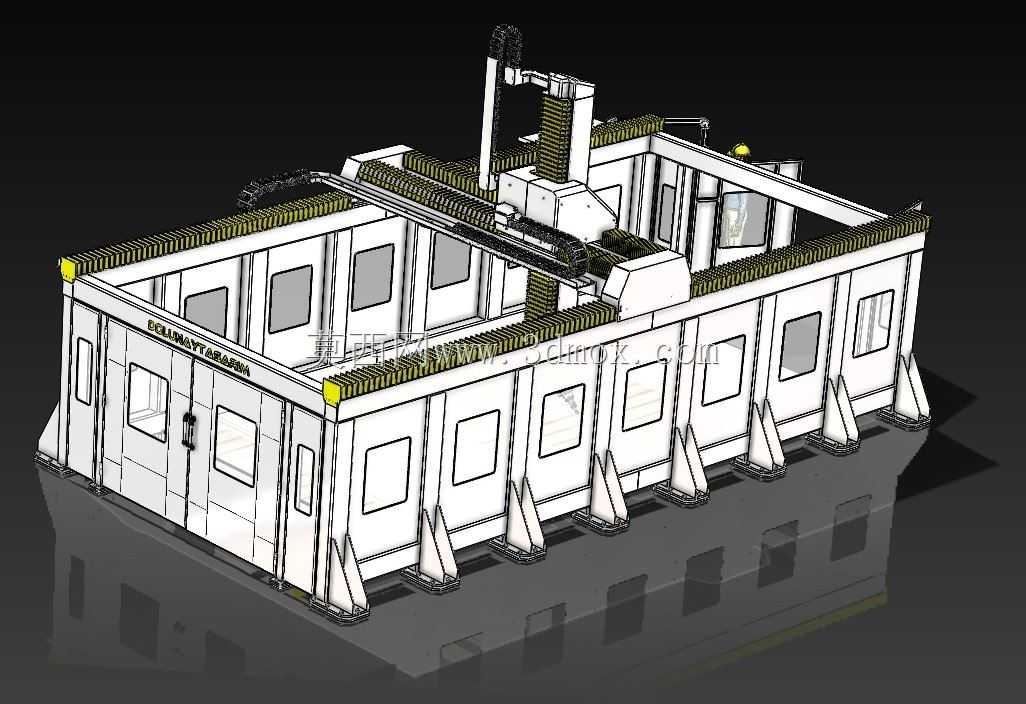

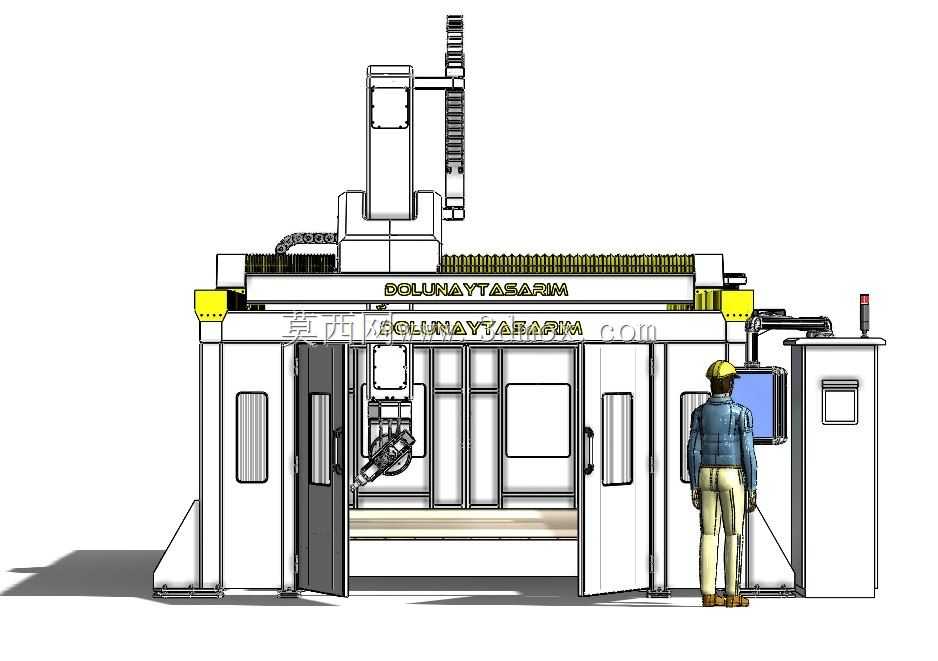

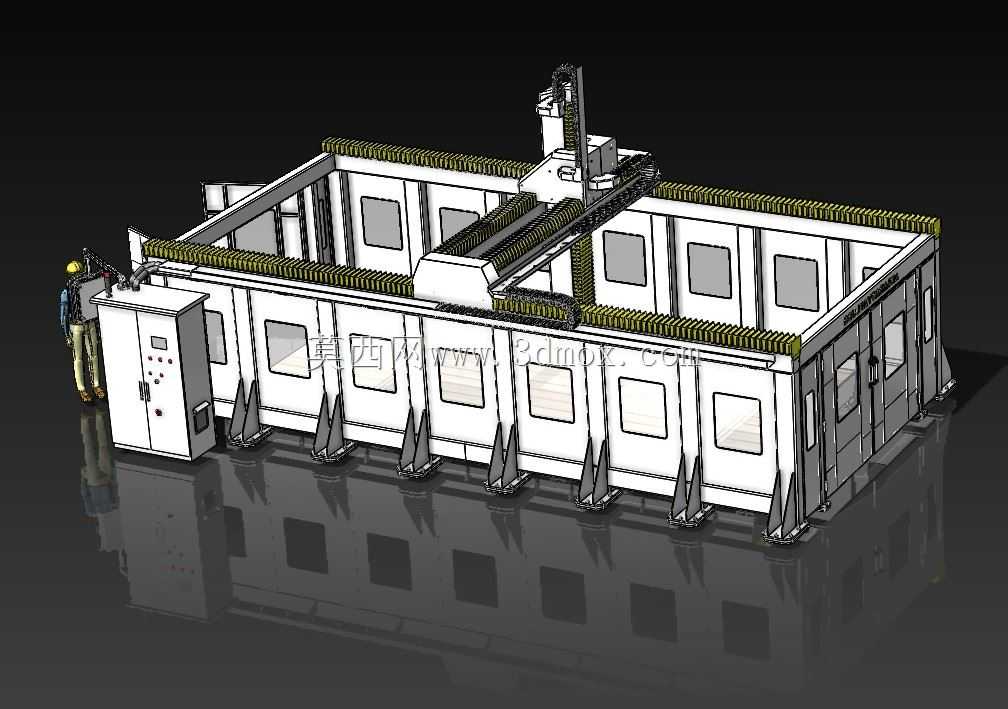

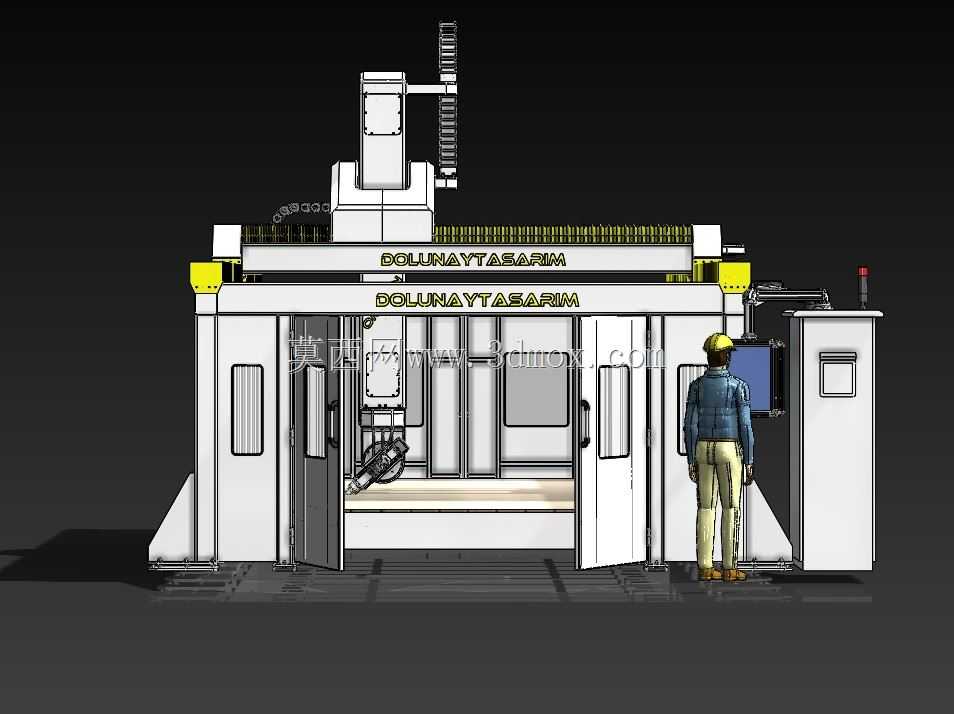

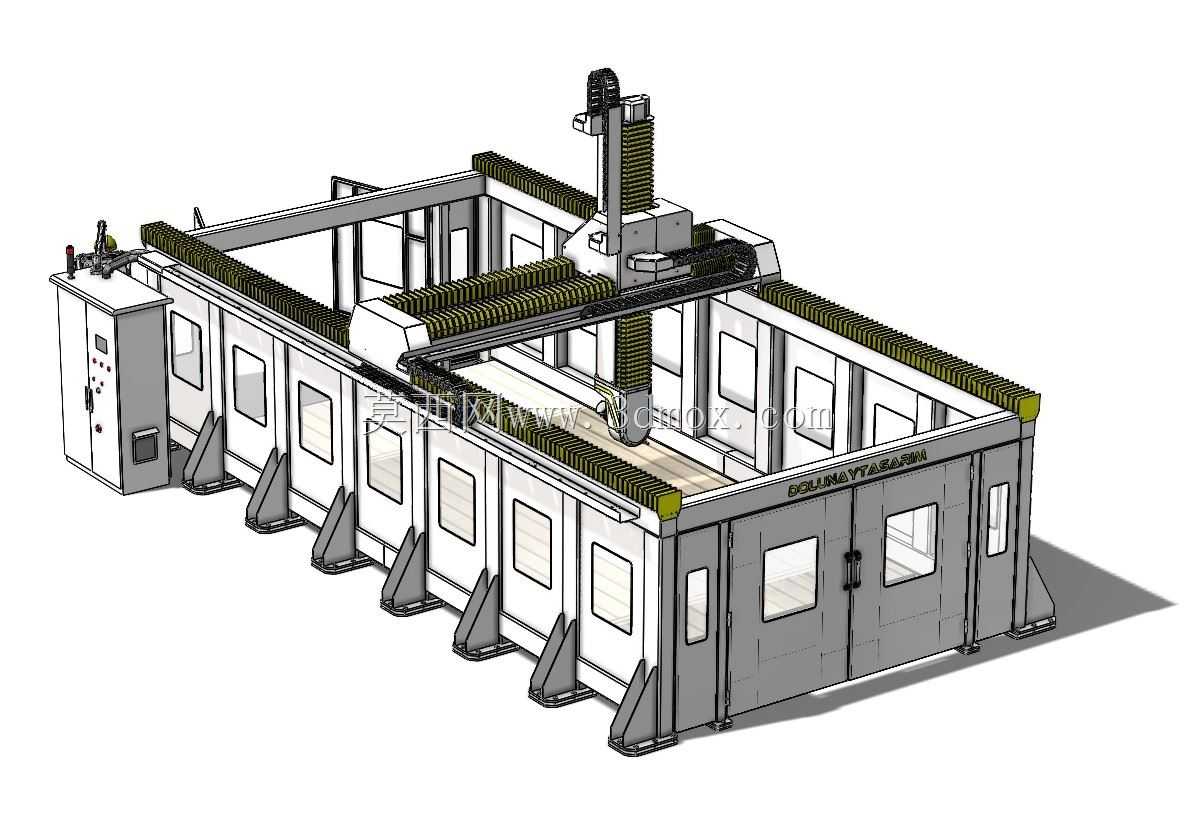

　　设备外围配置全封闭钣金防护结构，防护板采用分段式拼接设计，各运动轴的传动部位均安装风琴式防护罩，可有效阻挡加工过程中产生的切屑、粉尘飞溅，同时降低加工噪音对车间环境的影响，侧边设置的电气控制柜与主机本体采用分体式布局，柜内预留驱动器、IO模块、数控系统的安装空间，走线槽沿床身侧边布置，强弱电分离走线减少信号干扰。安装边界方面，设备主机占地长度适配6米级板材加工需求，宽度方向预留操作维护通道后整体占地约8米宽，顶部桥架运动最高点距离地面约3.2米，车间部署时需预留顶部0.5米以上的管线排布空间，侧边控制柜距离主机预留1米以上的开门维护空间，工件装卸侧预留2米以上的上下料通道，可适配人工辅助上下料或搭配自动上料台实现半自动化生产。

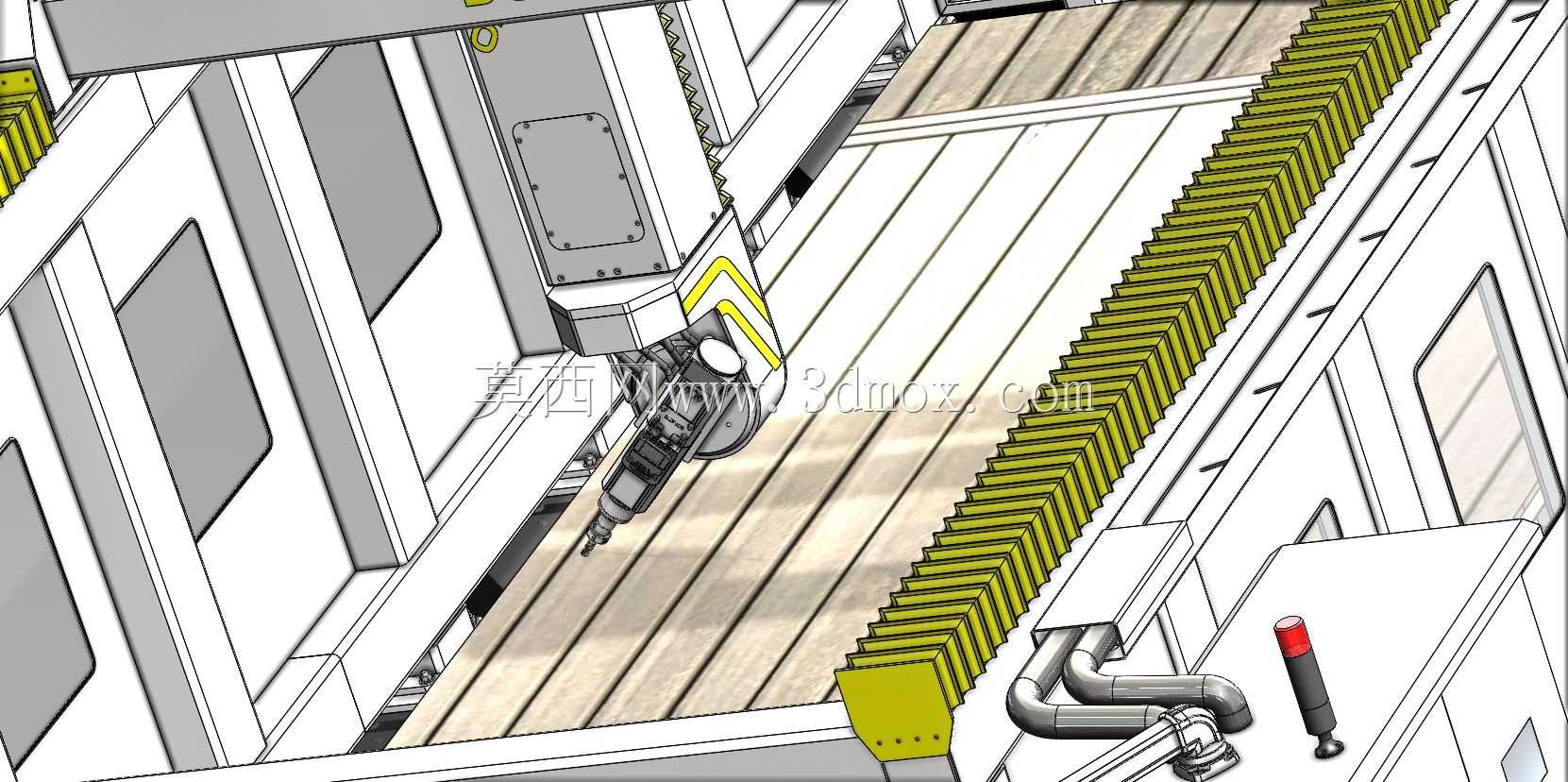

　　主轴端配置标准刀具接口，可适配不同直径的铣刀、钻头，加工进给速度可根据不同材质的加工特性调整，五轴头的摆动角度覆盖正负110度范围，可实现工件侧面、倾斜面的直接加工，无需额外设计专用工装翻转工件。床身导轨采用重载线性导轨，搭配齿轮齿条传动结构，兼顾长行程运动的稳定性和传动精度，各轴均配置行程限位开关与硬限位结构，避免超程运动带来的设备碰撞风险，防护门上设置安全联锁开关，门体打开时设备自动切断运动轴动力，保障操作安全。
