CA6140车床配套四速换挡变速机构

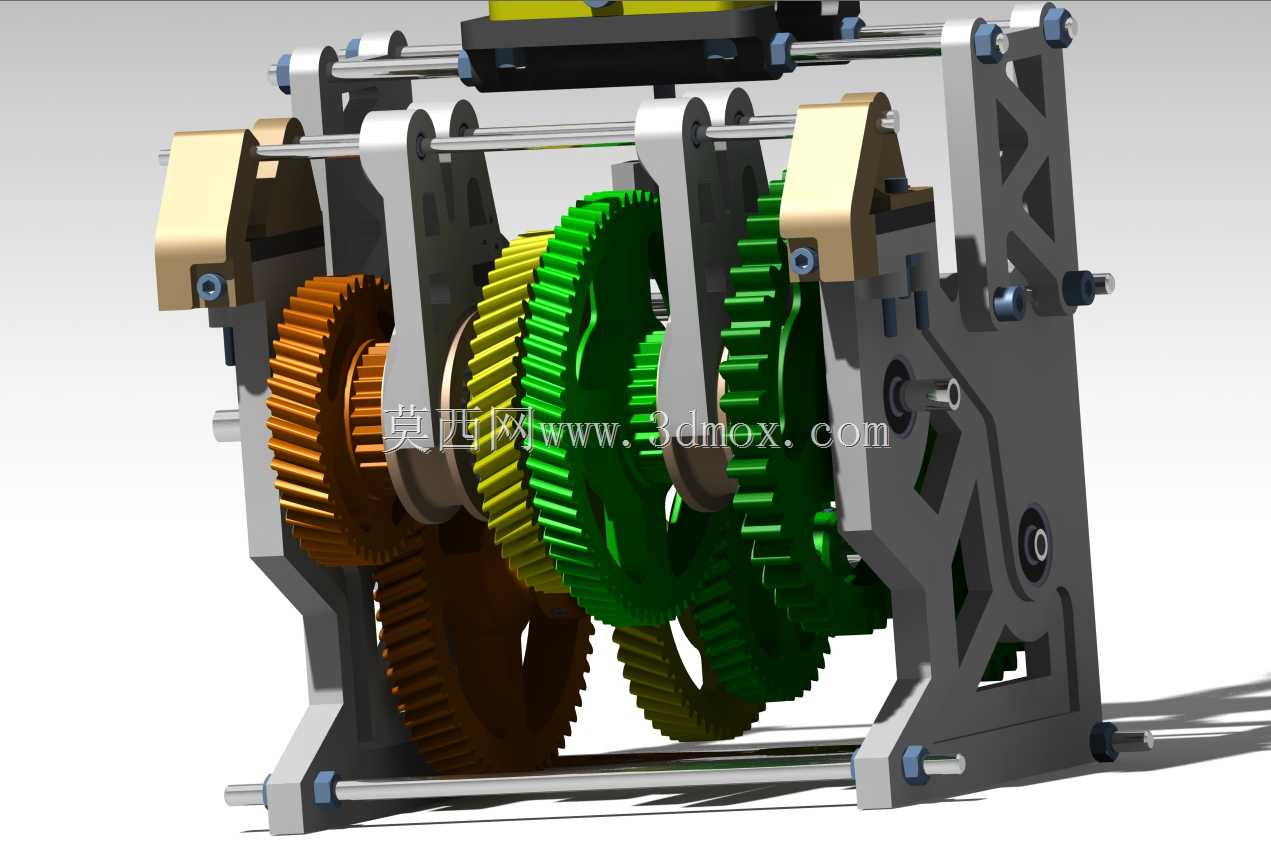

　　这套变速机构是为普通卧式车床主轴转速切换设计的核心传动部件，适配CA6140系列车床的主轴箱安装空间，整体采用框架式支撑结构，所有传动齿轮、换挡拨叉、操纵杆组件都集成在统一的安装框架内，不需要额外制作复杂的箱体支撑辅件，可直接通过框架侧边的安装孔位固定在车床主轴箱的预设安装面上，输入输出轴的同轴度、轴端连接尺寸都匹配原车的传动接口，不需要对原有车床的传动链路做大规模改造就能完成替换安装。

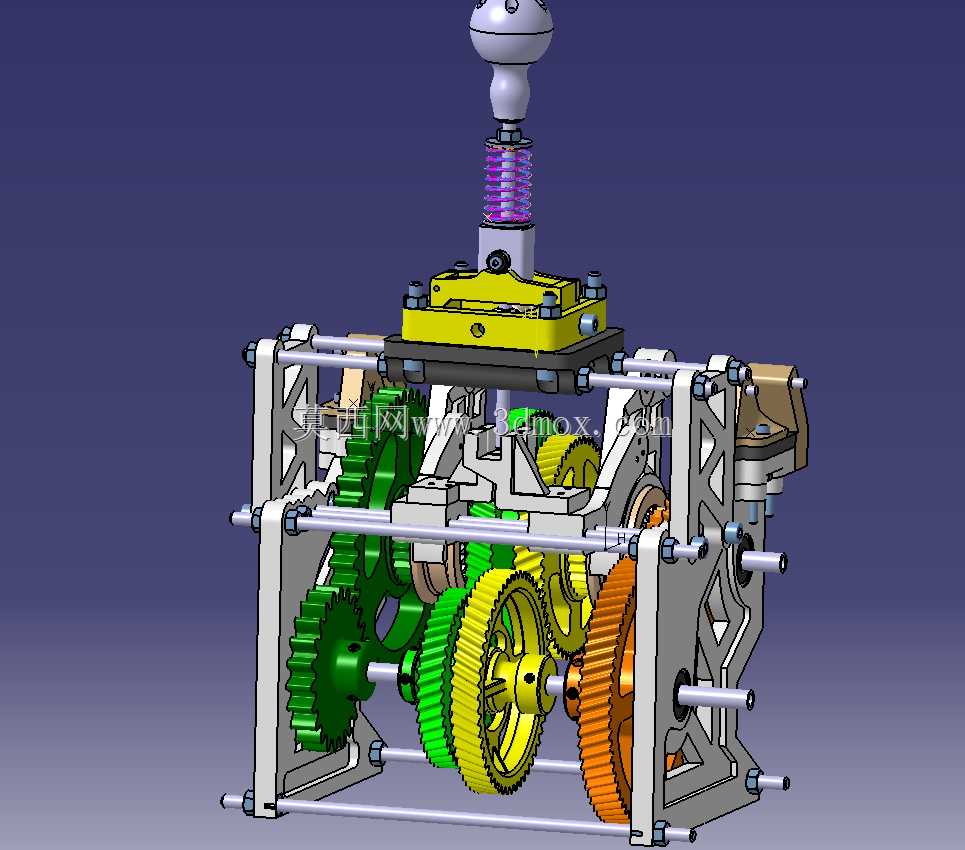

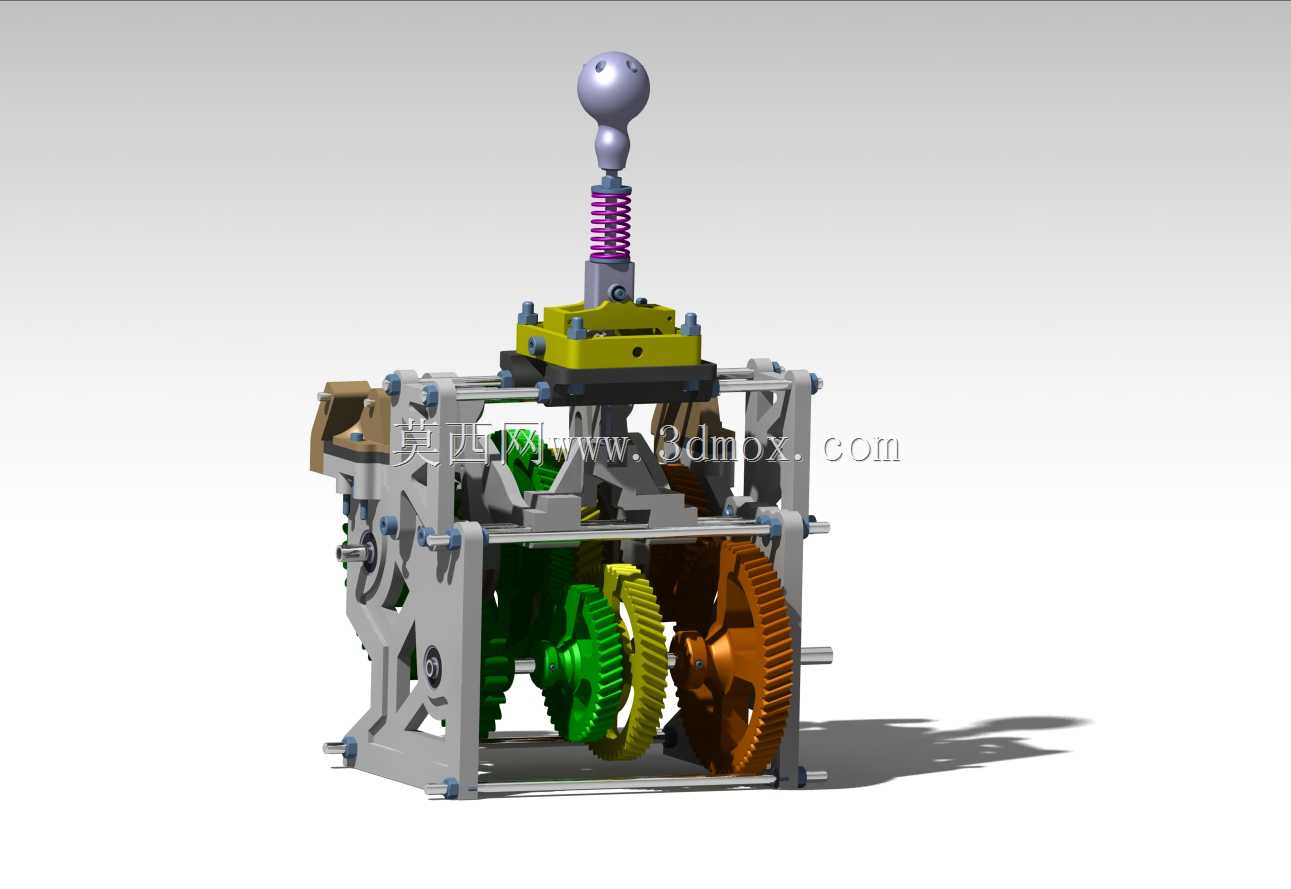

　　从实际加工场景的使用需求来看，普通卧式车床在加工不同材质、不同直径的工件时，需要匹配不同的主轴转速来保证切削效率和加工表面质量，比如车削45号钢的粗加工工序需要低转速大扭矩输出，精加工有色金属件时则需要高转速保证表面光洁度，这套四速变速机构通过四组不同传动比的常啮合齿轮组搭配换挡拨叉的位置切换，就能实现四个固定档位的转速输出，覆盖车床常用的切削转速区间，换挡操纵杆设置在机构顶部，操作时的换挡行程经过优化，拨叉的移动距离刚好对应齿轮的啮合宽度，不会出现挂档打齿或者档位脱开的问题，操纵杆和拨叉之间设置了复位弹簧结构，换挡完成后能自动锁定拨叉位置，避免机床运行过程中因为振动出现档位滑移的情况。

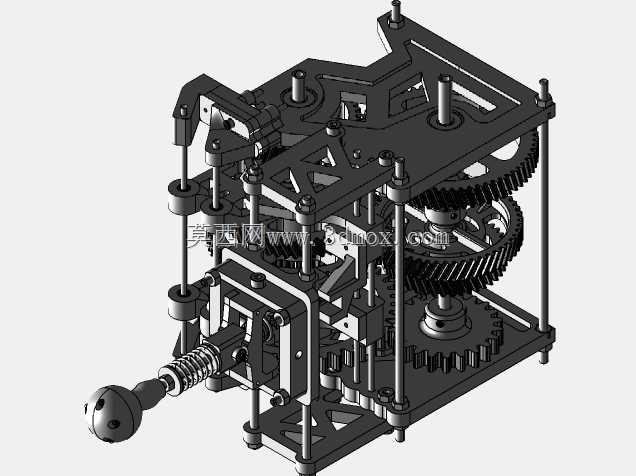

　　设计过程中优先考虑了车间实际使用的可靠性，所有传动齿轮都采用直齿圆柱齿轮结构，加工难度低，后期维护更换配件方便，齿轮的啮合侧隙按照普通机床传动的精度要求设置，既不会因为侧隙过大导致传动反向间隙超差影响车削螺纹的精度，也不会因为侧隙过小出现运转卡滞、齿轮磨损加快的问题。支撑框架采用钢板拼接式结构，各个轴的安装孔位一次装夹加工完成，保证各根传动轴的平行度误差控制在机床传动允许的范围内，避免齿轮出现偏载磨损的情况。

　　安装边界上，机构整体的外轮廓尺寸适配CA6140车床主轴箱的预留安装腔，顶部操纵杆的伸出长度匹配车床操作面板的安装高度，操作人员站在车床常规操作位置就能轻松完成换挡操作，不需要额外俯身或者调整操作姿态，输入轴端可以直接连接车床的皮带轮传动端，输出轴端通过连接套和车床主轴的传动链路对接，所有运动部件的外围都预留了足够的安全间隙，不会和主轴箱内的其他原有部件产生运动干涉，机构底部预留了润滑油回流的缺口，适配车床主轴箱的飞溅润滑方式，不需要额外添加独立的润滑管路就能保证所有齿轮和转动轴承的润滑需求。
