CA6140车床配套Estop紧急停止操作按钮

　　这款急停按钮是CA6140普通车床操作面板上的核心安全操作元件，日常安装在车床进给操作侧的面板醒目位置，距离操作人员手部常规操作区域不超过200mm，确保出现加工异常时可第一时间触达。从实际应用场景来看，除普通车床外，这类结构的急停件也可适配多数通用金属切削机床、小型自动化装配工位的安全回路，作为设备安全联锁系统的末端触发元件，触发后可直接切断设备主控制回路的动力输出，让运转中的主轴、进给机构快速进入停止状态，避免撞刀、工件飞出、人员误触卷入等安全事故。

　　从功能特性上看，按钮采用红色按压头搭配黄色警示底座的配色方案，完全符合工业安全标识的视觉规范，操作人员在复杂的车间光线环境下也能快速识别定位。按压触发采用自锁结构，按下后按钮会保持锁定状态，不会因为设备振动或者误碰复位，必须通过顺时针旋转按压头才能解除锁定恢复待机状态，避免故障未排除时设备意外重启。

　　设计层面上，这款按钮的安装结构采用标准螺纹锁紧式安装座，适配面板上直径22mm的标准安装开孔，安装时仅需从面板正面穿入，背面通过配套锁紧螺母固定即可，不需要额外设计定制安装支架，通用互换性较强。头部按压面做了内凹弧度处理，直径达到40mm，不管是手掌拍压还是手指按动都能可靠触发，不会因为按压角度偏差出现触发失效的问题。底座部分的接线端预留了两组常开常闭触点位置，可同时接入设备动力切断回路和安全报警回路，触发时同步完成动力切断和异常警示触发。

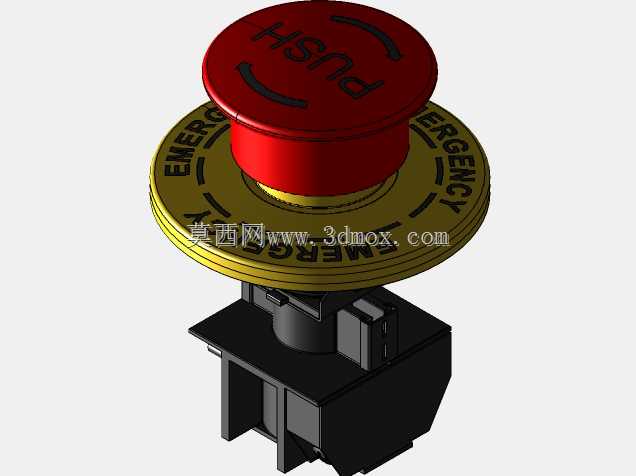

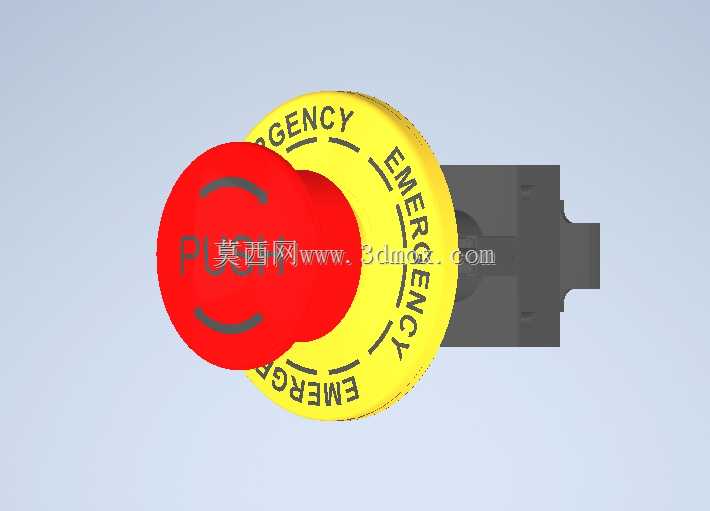

　　建模过程中重点还原了按钮头部的防滑纹理、警示字符的凹凸细节，以及后部安装座的卡槽、接线端结构，安装边界尺寸完全参照实物比例还原，可直接导入机床整机装配模型中完成操作面板的布局校验，也可用于设备操作培训的三维演示场景，帮助新入职的操作人员快速识别急停元件位置，掌握触发与复位的操作逻辑。实际选型时需要注意，这类按钮的防护等级需要达到IP65以上，才能适配车床加工时切削液飞溅、金属粉尘弥漫的工况，避免触点进污出现接触不良的问题，模型中也还原了底座处的密封槽结构，对应安装时的密封圈装配位置，确保装配后满足工况防护要求。
