版画制作手动蚀刻滚压设备结构

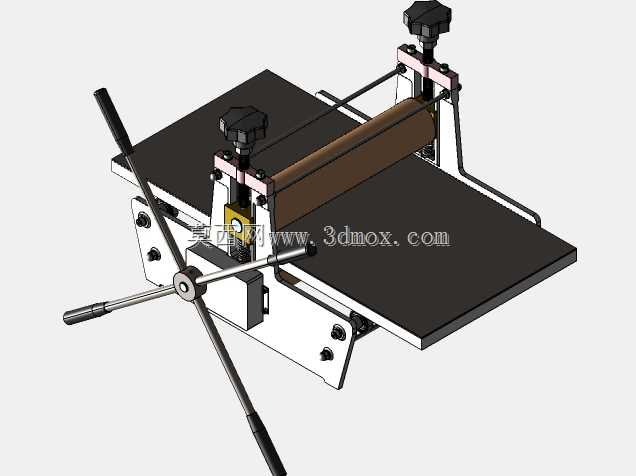

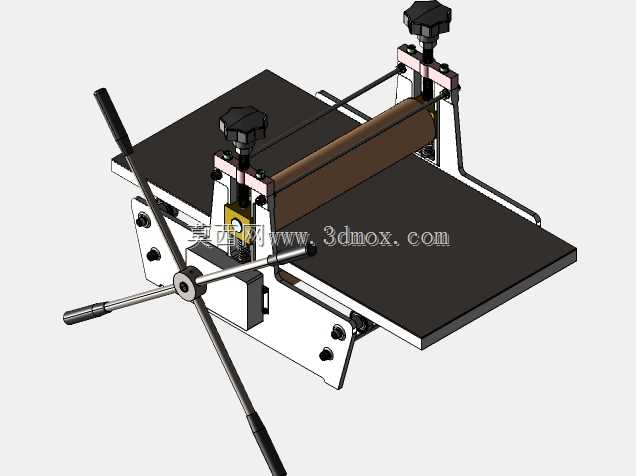

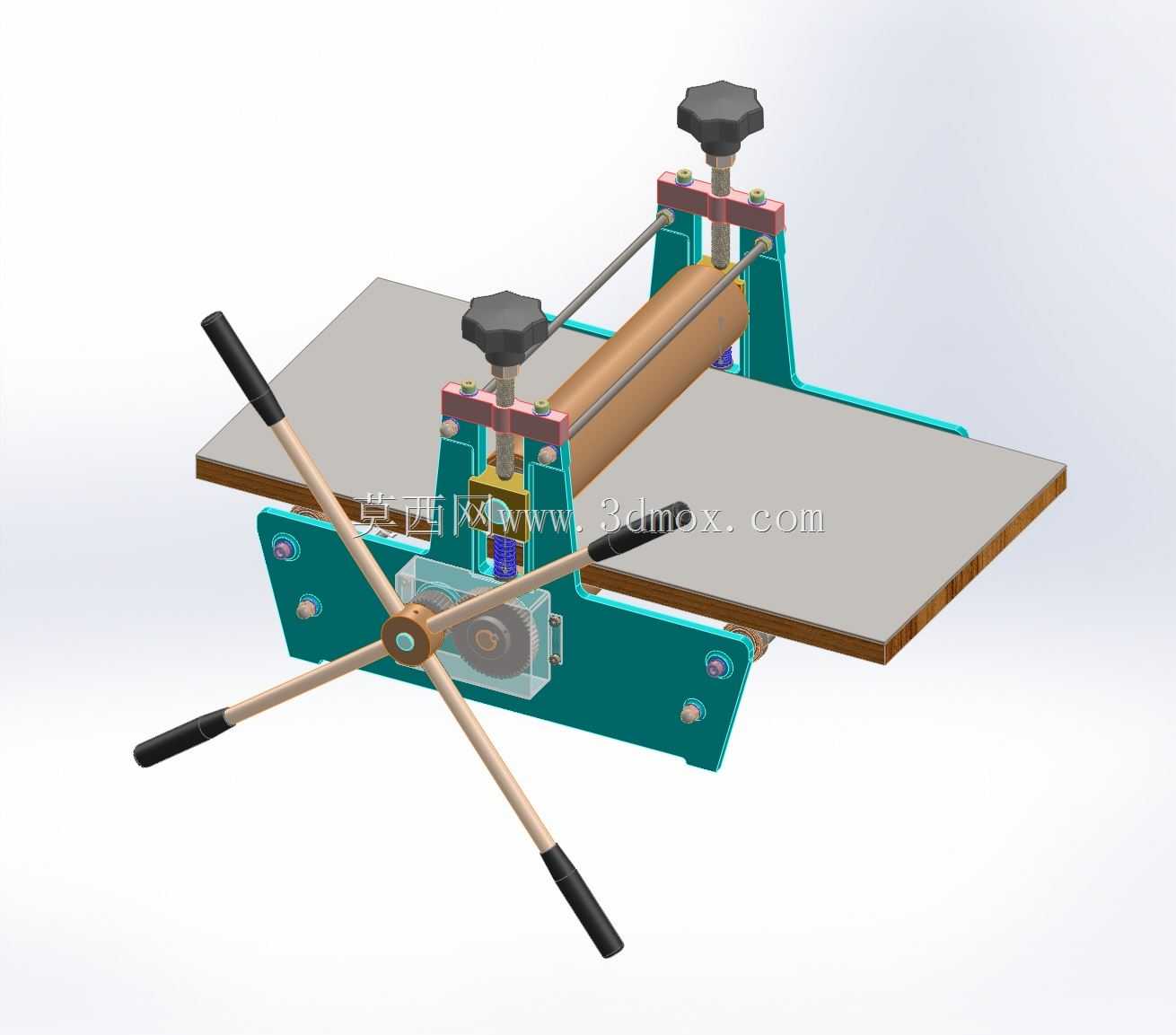

　　这款手动蚀刻滚压设备主要面向版画创作、小型印刷工坊、美术院校版画实训场景使用，可适配凸版、凹版两类常规版画的转印压合作业，相比大型电动版画机，无需外接动力源，对安装场地的供电条件无要求，适合小型工作室、教学场景的灵活布置需求。设备主体框架采用铸铝材质加工成型，铸铝材质兼顾了结构刚性与设备整体自重，既可以保证压合作业过程中机架不会出现过量形变影响压印均匀度，也能控制整体重量，方便设备的移位与日常收纳。核心压合部件配置了两根直径80mm的钢辊，钢辊表面做了精磨处理，圆柱度控制在合理公差范围内，压合过程中可以保证印版全幅面受力均匀，避免出现局部转印不实、油墨转移不均的问题。设备的印版承载平台尺寸为35cm×70cm，

　　可覆盖常规中小幅面版画的制作需求，平台表面做了平整化处理，边缘做了倒角过渡，避免取放印版、纸张时出现剐蹭损伤。施压调节部分采用顶部手轮配合丝杆的结构，可根据不同印版厚度、不同纸张材质调整压合间隙，调节过程具备线性反馈，操作人员可根据实际作业手感微调压力，适配不同材质的压印需求。动力输入采用十字交叉式长手柄结构，手柄末端配置防滑握套，操作人员转动手柄时可通过齿轮传动结构驱动钢辊转动，带动印版与纸张匀速通过压合辊隙，长力臂的设计可以降低手动操作的施力强度，单人即可轻松完成全流程压合作业。从安装边界来看，设备整体占地尺寸略大于承载平台，放置时仅需预留操作手柄的转动空间即可，无需额外的固定安装工序，放置在平整工作台面上即可投入使用，

　　机架底部可根据使用需求选配防滑垫，避免作业过程中设备出现移位。设备的传动结构做了半封闭防护处理，既可以避免日常使用中杂物卡入传动齿轮，也不会过度增加设备的维护难度，日常仅需定期对传动齿轮、钢辊转轴加注润滑脂即可保证长期稳定运行，钢辊表面可根据使用需求做防锈处理，长期闲置时涂抹防锈脂即可避免表面锈蚀影响压印质量。
