1.5英寸气动三通卫生级三夹球阀结构

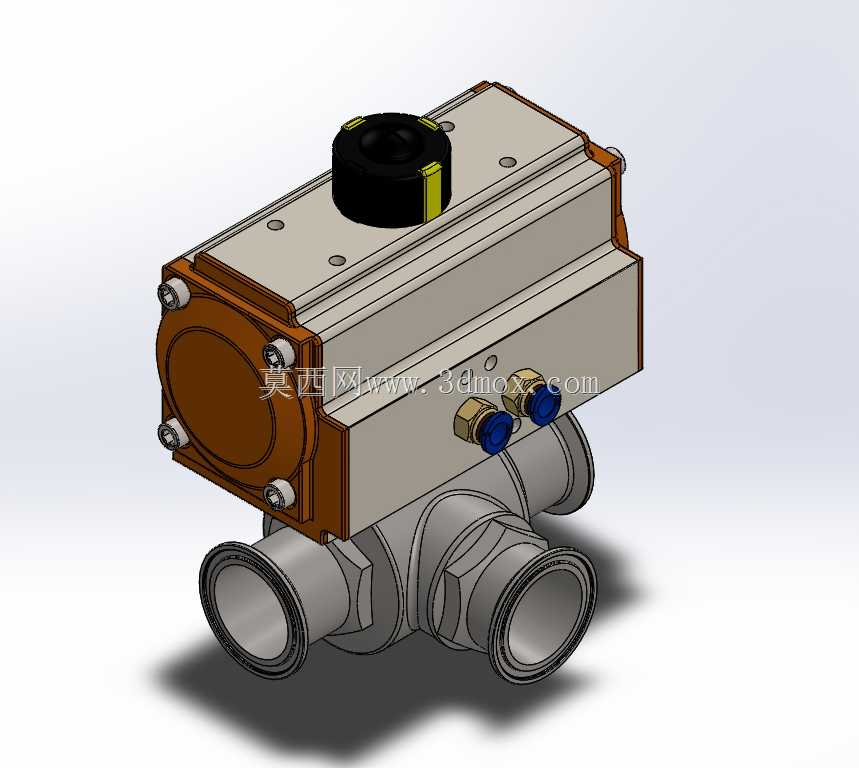

　　这款1.5英寸规格的气动三通三夹球阀，主要面向食品加工、生物医药、精细化工等对管路洁净度有严苛要求的流体输送场景，承担管路介质流向切换、合流或分流的核心控制功能，适配卫生级快装管路体系，能满足生产过程中频繁换向、无残留介质的工艺要求。从结构设计来看，上部的气动执行器采用齿条活塞式传动结构，气源接口采用标准快插式接头布局，执行器端盖的螺栓排布做了等距优化，既保证壳体密封承压能力，也方便现场拆装维护；执行器顶部的限位指示块采用黄黑配色标识，能直观反馈阀芯的旋转工位，避免现场操作误判。下部的三通阀体采用三夹式快装连接结构，接口尺寸匹配1.5英寸卫生级管路标准，连接端的卡箍密封面做了高精度圆弧过渡，没有卫生死角，

　　配合标准卫生级卡箍和密封垫就能完成快速安装，不需要额外焊接或螺纹攻丝，大幅缩短管路装配周期，也方便生产间隙的拆卸清洗、灭菌作业。设计过程中重点考虑了气动执行器与阀体的连接同轴度，执行器输出轴与阀芯的连接采用扁方定位结构，消除传动间隙，保证阀芯旋转角度的控制精度，避免换向过程中出现内漏、流道错位的问题；阀体的三个流道采用等径圆弧过渡设计，介质流经时的流阻更小，不会出现介质淤积的死角，适配高粘度流体、含细小颗粒介质的输送场景。安装边界上，执行器的宽度、高度尺寸做了紧凑化处理，相邻管路排布时不需要预留过大的操作空间，执行器侧面的气源接口预留了足够的快插接头操作空间，现场接气管时不需要额外调整阀体安装角度；

　　阀体的三个接口处于同一水平轴线平面，能适配T型、L型两种阀芯的换向需求，不需要更改外部安装尺寸就能替换不同流道形式的阀芯，覆盖更多管路工艺的换向需求。整体结构没有多余的外露凸起部件，外表面做了光滑处理，不容易积尘，符合洁净生产区域的设备外观要求，执行器的防护等级能满足常规生产车间的溅水、粉尘环境使用要求，不需要额外加装防护外罩。
