内螺纹连接手动球阀结构三维设计

　　这款手动球阀的三维结构设计，核心围绕民用给排水、小型工业流体管路的截断控制需求展开，区别于大口径法兰连接的工业管线阀，该款采用内螺纹连接形式，适配DN15-DN25公称通径的低压流体输送场景，常见于家装水路改造、小型设备冷却循环回路、气动系统支路、化工小剂量试剂输送管路等安装空间紧凑、操作频次适中的工况。

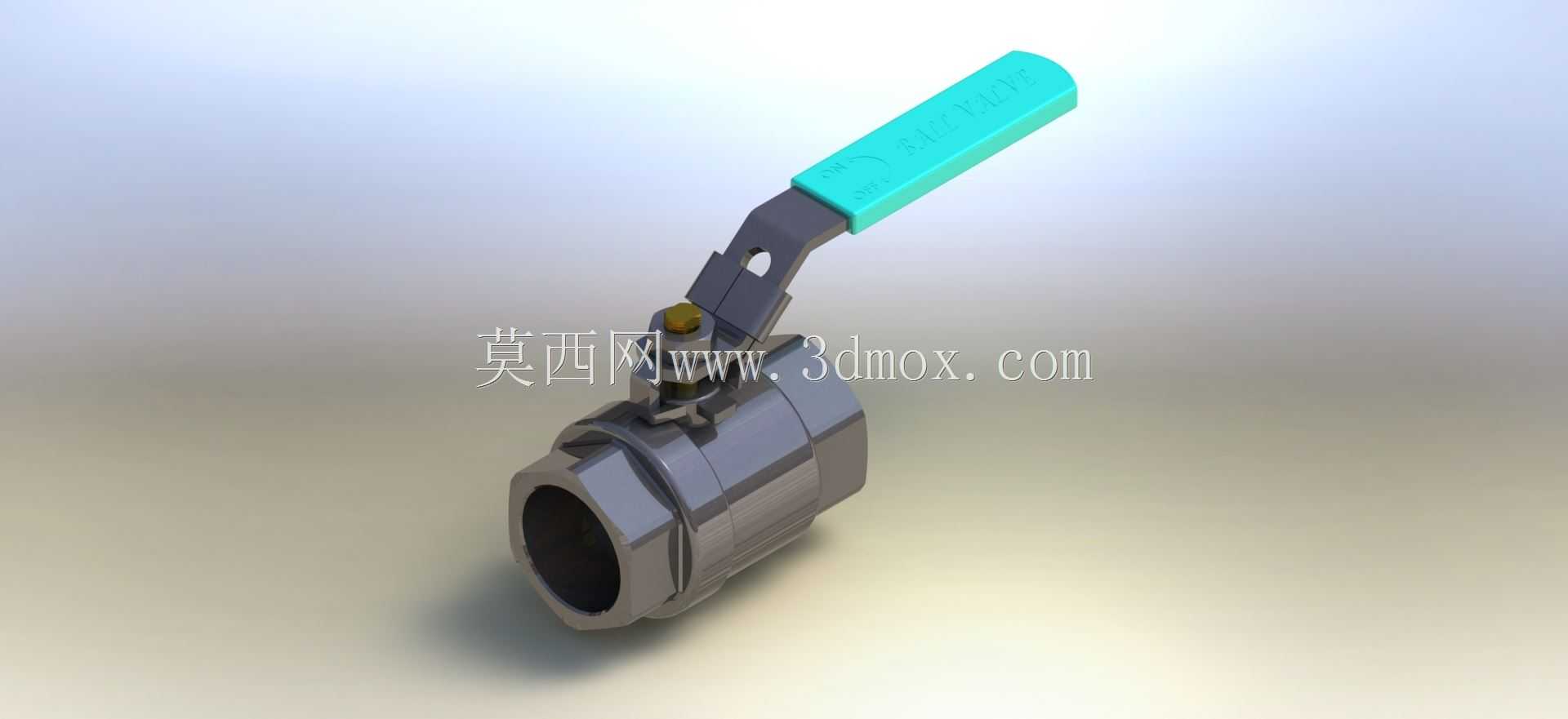

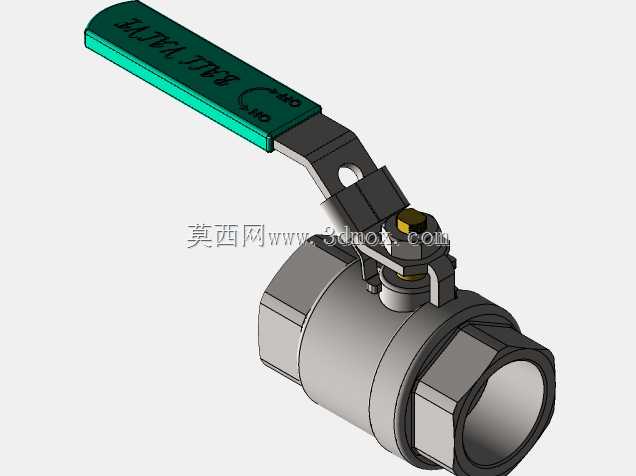

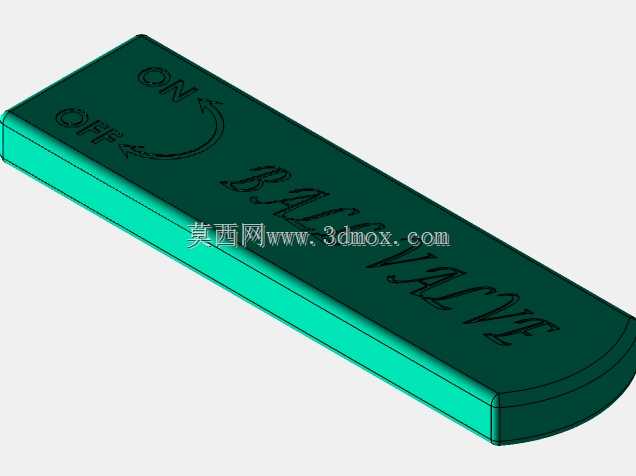

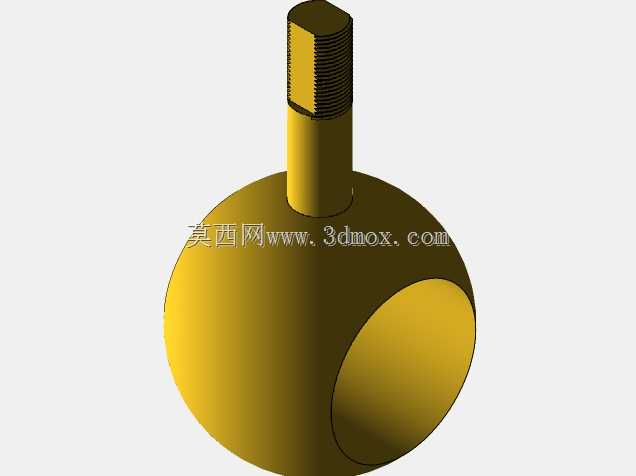

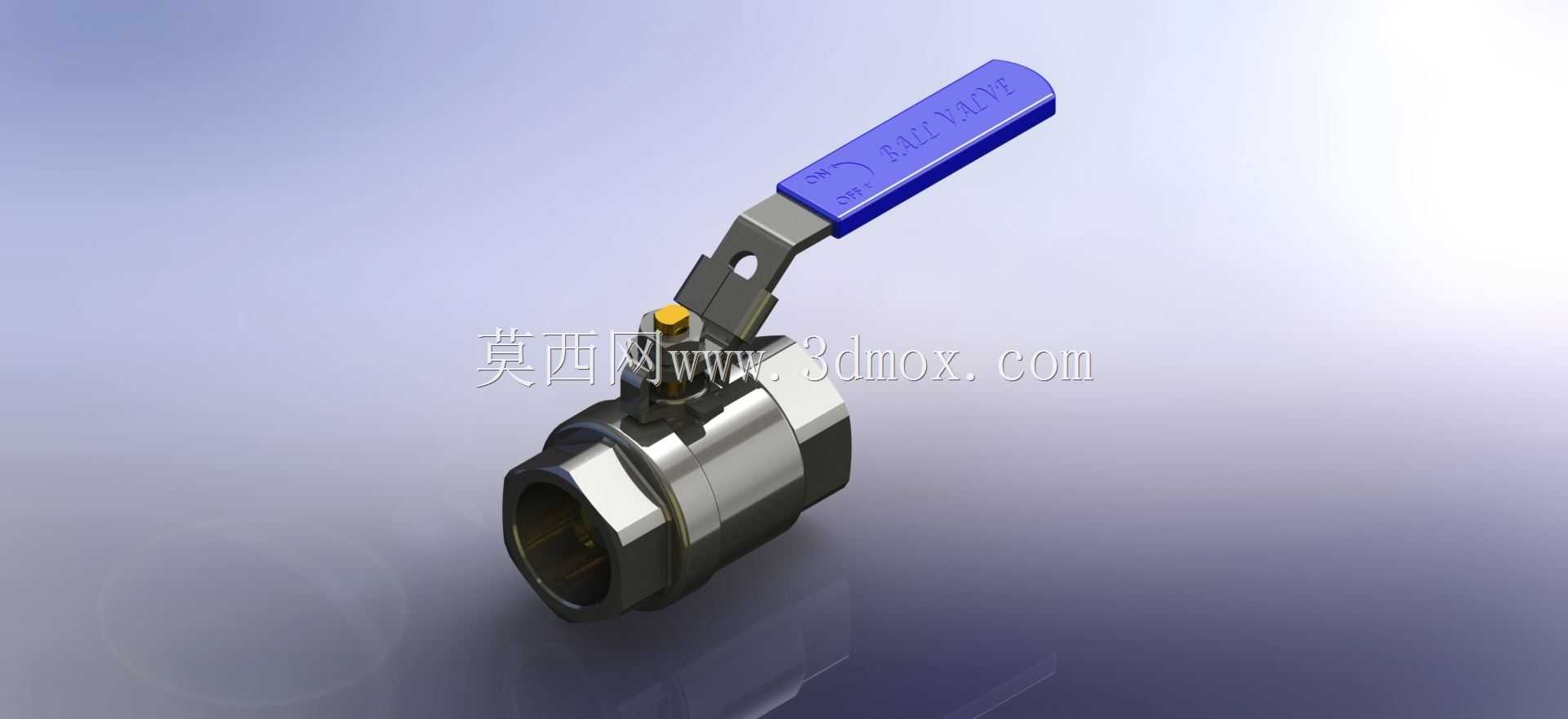

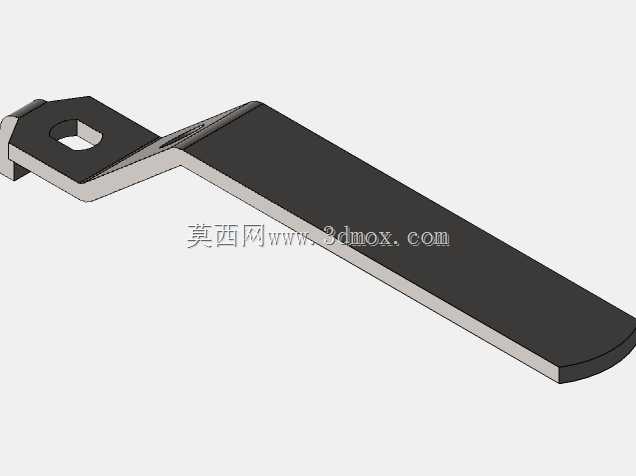

　　从功能实现逻辑来看，该结构核心为带通孔的球形阀芯，阀芯通孔与管路通径等径设计，全开状态下流道无突变、流阻系数仅为0.1左右，远低于同通径截止阀的流阻水平，介质流经时压力损失极小，不会出现截流导致的紊流、振动问题，适配水、压缩空气、轻质油品、弱腐蚀性流体等多种介质的通断控制。操作端采用杠杆式手柄，手柄长度经过力矩匹配设计，仅需施加不超过15N的操作力即可完成90度旋转启闭，手柄端部的防滑包覆结构可避免带手套操作时打滑，手柄与阀杆的连接采用扁方定位结构，装配时可根据现场操作空间调整手柄初始安装角度，适配侧装、上装等不同安装方位的操作需求。

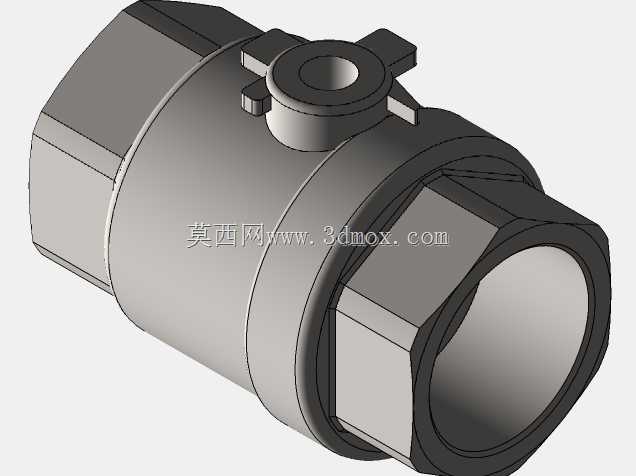

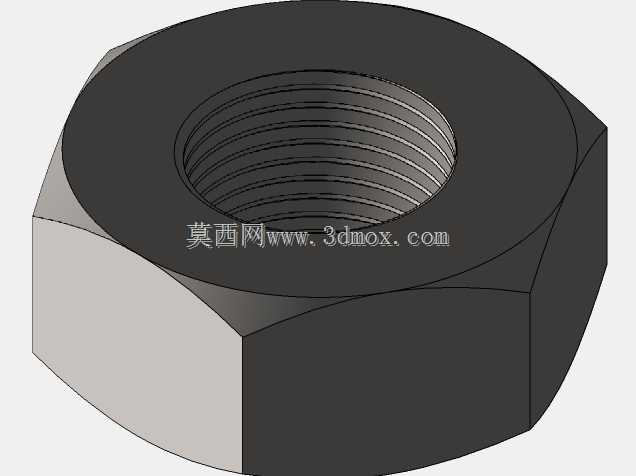

　　设计过程中首先明确了安装边界约束：两端内螺纹采用GB/T7306规定的55度密封管螺纹，螺纹有效啮合长度不小于1.2倍公称通径，保证连接强度与密封可靠性；阀体整体采用六角外形设计，对应扳手夹持位的对边尺寸符合通用管钳、活动扳手的操作空间要求，安装时无需定制专用工装，现场装配效率更高。密封结构采用双重密封设计，阀芯与阀座之间为改性聚四氟乙烯密封副，摩擦系数低、启闭磨损小，长期使用无泄漏；阀杆与阀体之间设置两道O型密封圈，可承受1.6MPa的额定工作压力，同时避免阀杆处的外泄漏问题，阀杆采用下装式结构，即使阀杆处的压紧螺母出现松动，介质压力也会将阀杆向上顶紧密封副，不会出现阀杆飞出的安全隐患。

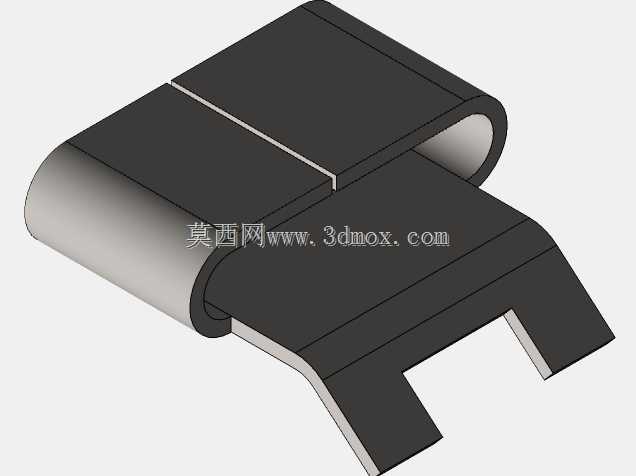

　　结构细节上，手柄与阀杆之间设置了定位挡块，将阀芯旋转角度严格限制在0-90度区间，避免操作过度导致的密封面错位，全开、全关位置均有明确的触感反馈，操作人员无需观察手柄位置即可判断阀门状态。阀体采用锻造黄铜材质的等径流道设计，相比铸造阀体内部无砂眼、缩孔缺陷，壁厚均匀性控制在±0.5mm以内，既满足1.5倍额定压力的强度试验要求，又尽可能压缩了整体外形尺寸，阀体总长度控制在60mm（DN15规格）以内，安装后占用的管路轴向空间远小于同通径闸阀，特别适合嵌入式安装、管路密集排布的设备内部场景。

　　建模过程中对所有配合面做了公差匹配：阀芯与阀座的配合间隙控制在0.02-0.04mm，既保证密封面完全贴合，又避免启闭时的卡滞问题；阀杆与阀体的配合采用H8/f7间隙配合，表面粗糙度要求Ra1.6，降低长期操作的磨损量；螺纹连接部位预留了生料带、密封胶的填充空间，不会出现螺纹拧紧不到位的问题。整体结构无易损的复杂传动部件，仅需定期检查阀杆处的密封圈状态即可完成维护，正常工况下使用寿命可达上万次启闭循环，即使长期处于全开或全关状态，密封面也不会出现介质粘结、启闭卡涩的问题，相比传统闸阀、截止阀的维护成本降低60%以上。

　　在实际选型应用中，该类球阀需注意安装时手柄旋转平面内预留不小于手柄长度的操作空间，避免被周边管路、结构件遮挡导致无法操作；介质温度超过150摄氏度时需更换对应耐温等级的密封件，常规配置的密封件适配-20到120摄氏度的工作温度范围，可覆盖绝大多数民用、普通工业场景的使用需求。
