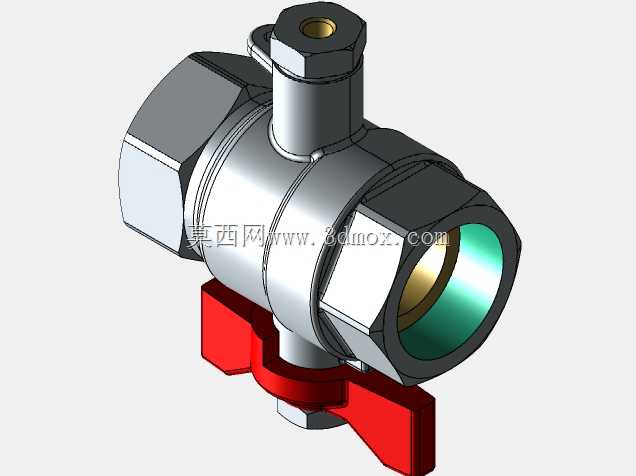

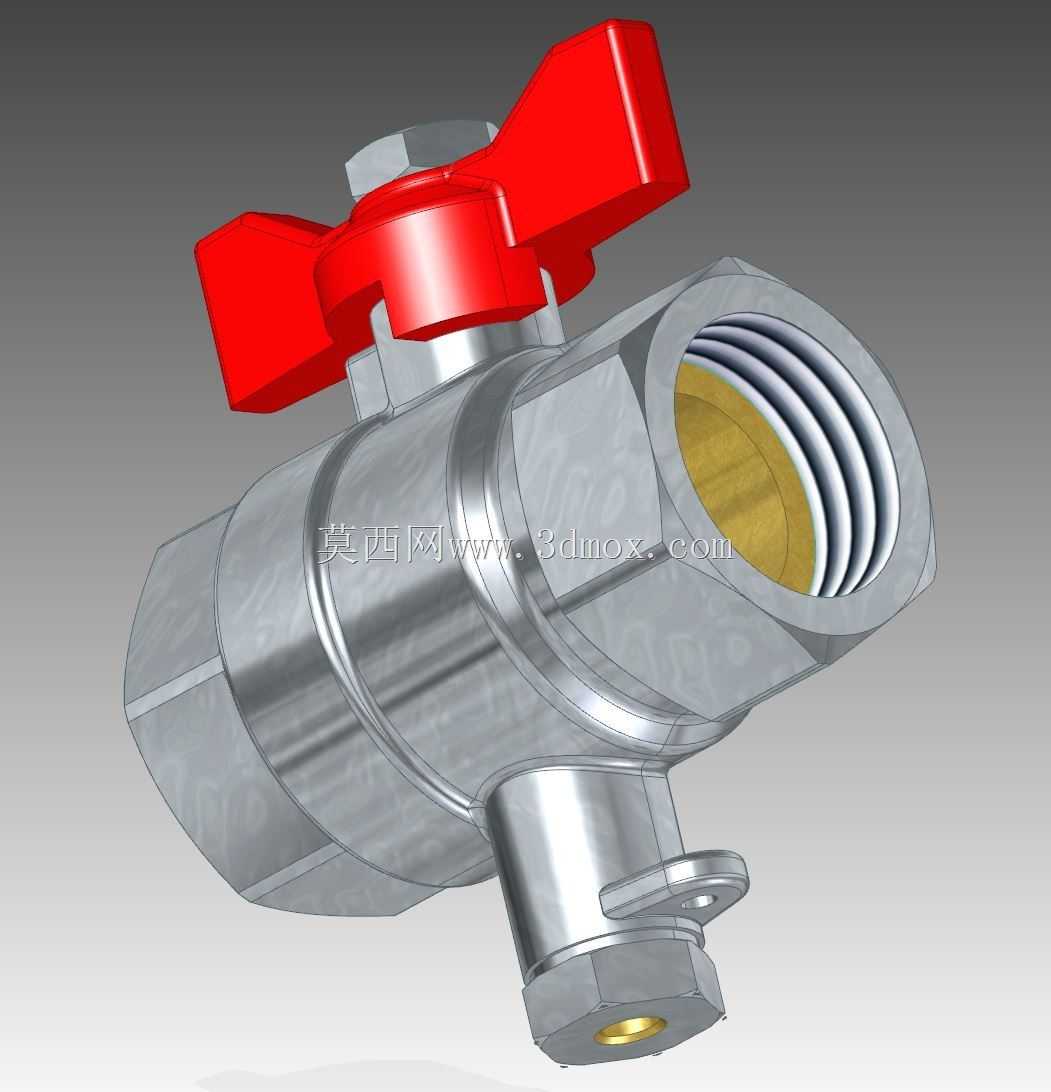

带探针支架内螺纹全通径三通球阀结构

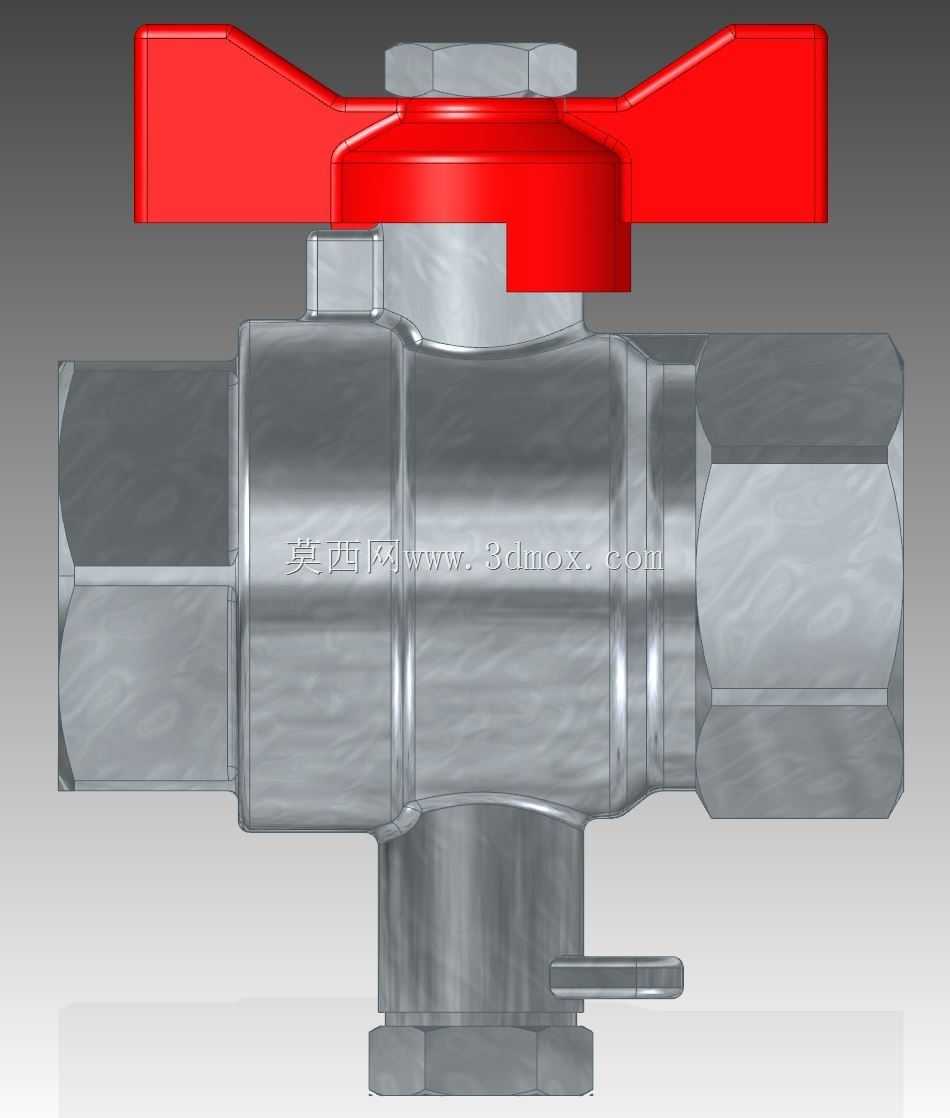

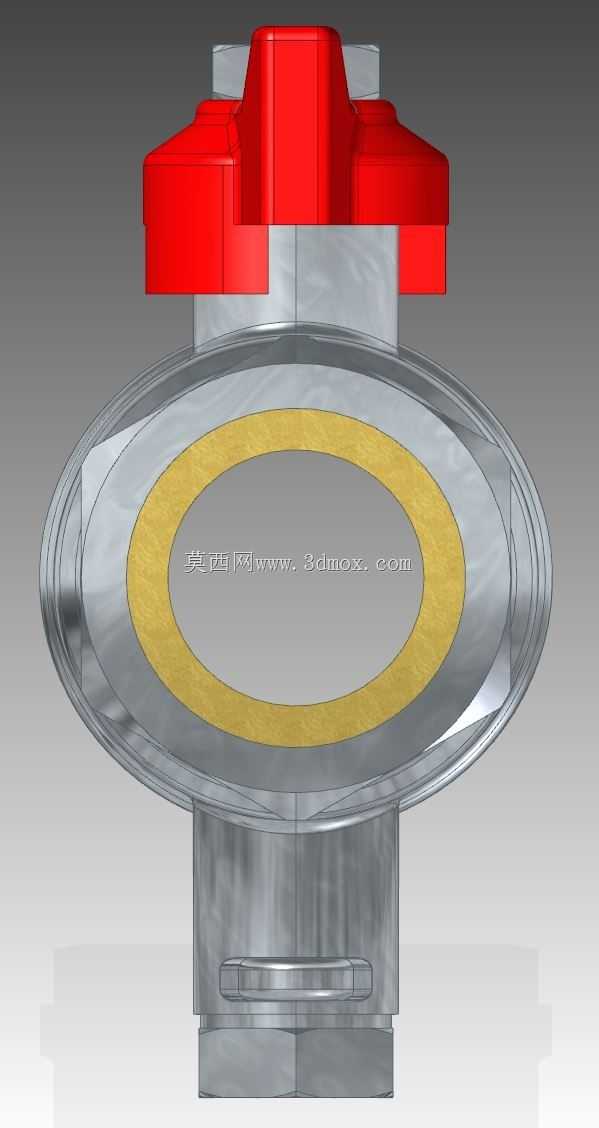

　　这款带测温探针接口的三通内螺纹球阀，主要面向民用暖通、小型工业流体输送、换热机组支路等需要同时实现管路通断控制与介质温度采集的场景，相比普通两通球阀，它在阀体侧部集成了探针安装位，无需在管路上额外开孔焊接测温底座，能减少管路泄漏点，缩短现场安装的施工周期。从结构设计逻辑来看，阀体采用锻造黄铜基体搭配镀锌钢质外壳，兼顾了耐腐蚀性与结构强度，全通径的流道设计让介质通过时的压损极低，Kvs39的流通能力可以满足DN20管径下大流量输送的需求，不会在阀位处形成明显的节流效应，适配水、轻度腐蚀性流体、低压蒸汽等多种常见介质。手柄采用蝶形红色工程塑料材质，表面做了防滑筋处理，操作人员在带防护手套的工况下也能快速扳动切换阀位，

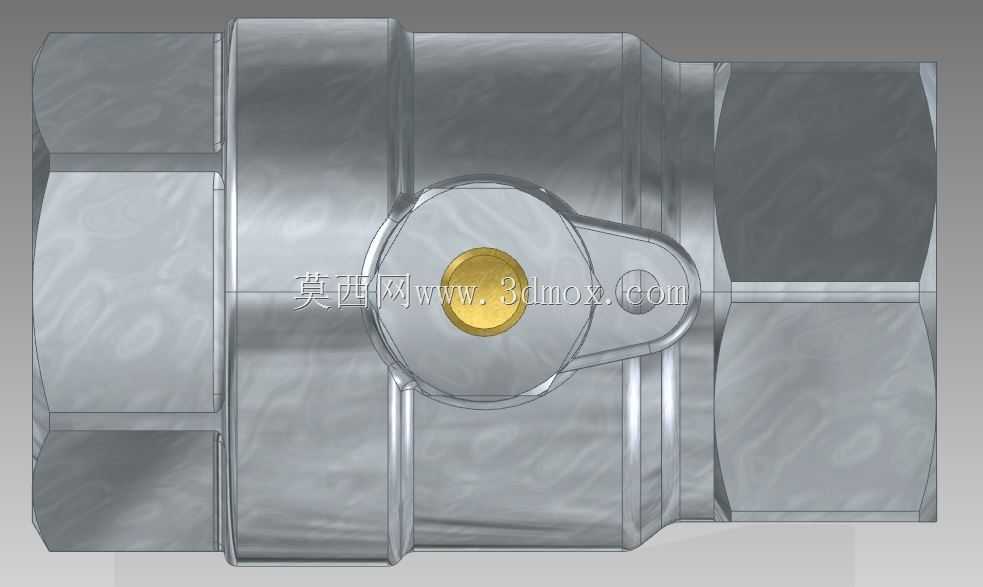

　　90度的开关行程带有明确的到位限位，避免出现半开半关导致的阀座冲蚀问题。侧部的探针安装接口做了压紧密封结构，适配直径5mm的温度传感器，安装时只需将探针插入流道中心位置，拧紧压帽即可实现密封，探针直接接触介质，测温响应速度远高于管壁贴附式安装的传感器，能为系统温控提供更精准的实时数据。安装边界上，阀体两端为3/4英寸内螺纹接口，符合常规民用管路的连接标准，不需要额外配置转换接头，整体结构紧凑，侧部探针接口的伸出长度控制在合理范围，不会在密集排布的管路群中出现安装干涉，PN30的公称压力等级可以覆盖绝大多数低压管路系统的压力需求，最高适用介质温度达150摄氏度，可兼容常规供暖热水、低压饱和蒸汽等高温介质工况。

　　设计过程中特意将球体密封座采用耐磨改性聚四氟乙烯材质，长期开关操作下的磨损量极小，能保证较长的无故障使用寿命，阀体底部的排污结构可以在管路维护时快速排出阀腔内积存的杂质，避免杂质卡涩球体导致的开关卡滞问题。这类集成测温接口的阀件，在装配式暖通管路、小型换热站支路、设备冷却水回路中应用时，能大幅减少管路配件数量，降低系统整体的泄漏风险，同时让温度采集点的布置更合理，数据采集更准确。
