龙门式数控雕刻加工设备三维结构

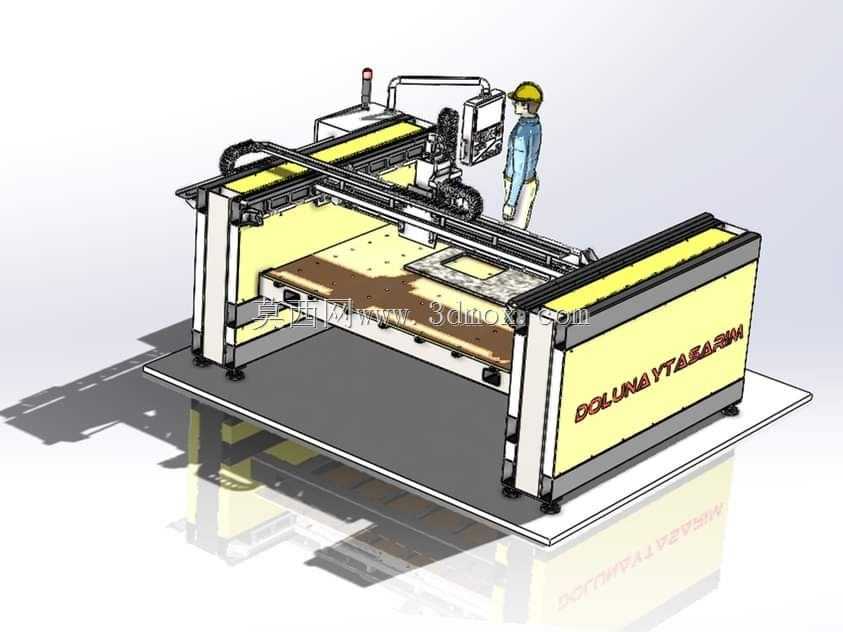

　　这款龙门架构的数控雕刻设备，主要面向非金属板材、轻金属板材的平面雕刻、铣削、开槽加工场景，常见于广告标识制作、家具雕花、工艺礼品加工、小型五金零件精雕等生产环节，可适配亚克力、密度板、PVC、薄铝板、铜箔基板等多种加工材质，替代传统手工雕刻完成重复性高精度加工作业。从结构设计逻辑来看，设备采用固定龙门横梁搭配移动工作台的布局，两侧立柱采用箱型焊接结构做支撑，内部预留加强筋排布空间，保障横梁高速移动时的结构刚性，避免长行程加工出现的震颤振纹问题。横梁上搭载的雕刻主轴滑座通过线性导轨实现X、Z两轴联动，Z轴行程可覆盖常规150mm以内的加工深度需求，主轴端预留刀具装夹接口，可适配不同直径的雕刻刀、铣刀，满足不同粗细纹路的加工要求。

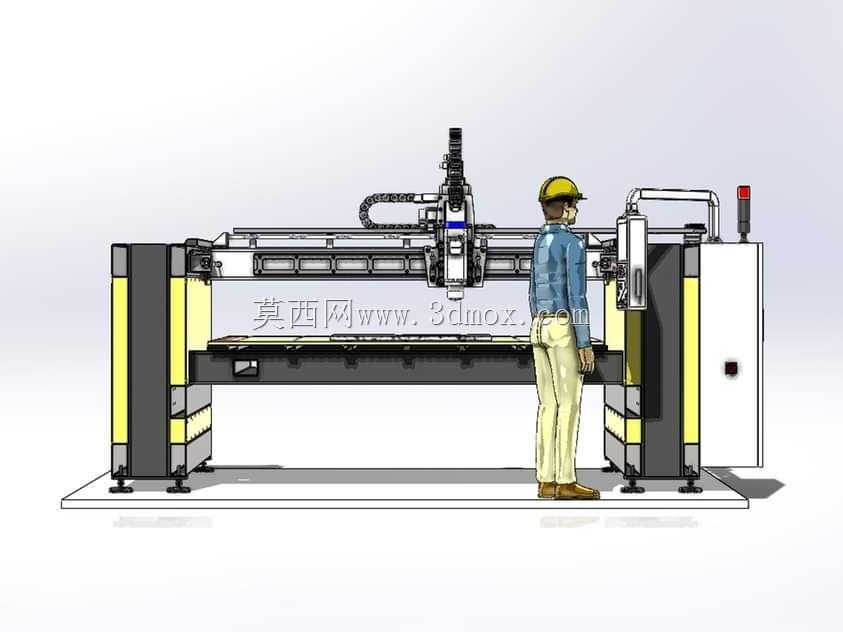

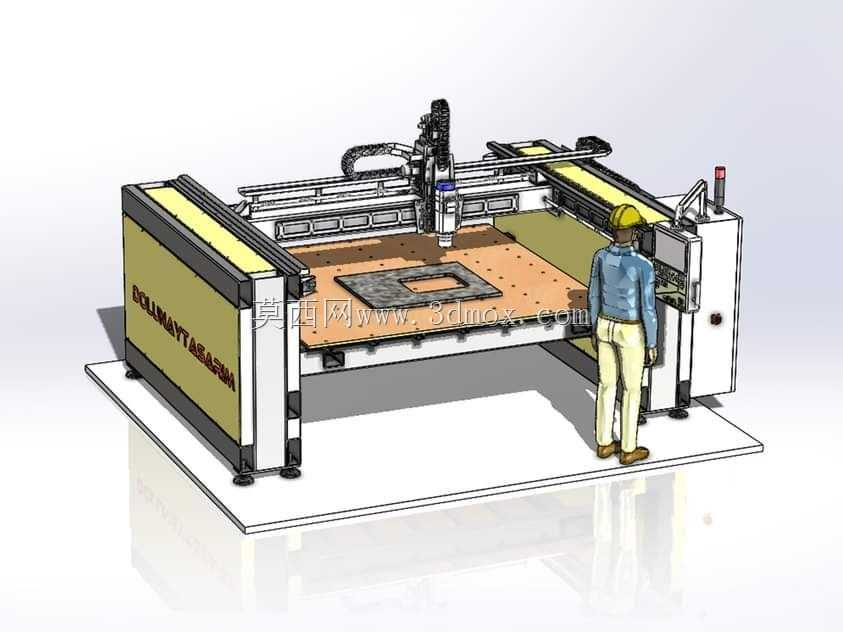

　　设备两侧的防护钣金采用黄黑警示配色，既可以阻挡加工过程中飞溅的切屑与切削液，也能对现场操作人员起到安全警示作用，右侧立柱旁集成了电气控制柜体，将驱动模块、接线端子、控制元件统一收纳，减少现场布线的杂乱问题，柜体顶部设置三色警示灯，可直观反馈设备运行、待机、故障状态。设备的安装边界需要预留足够的操作与维护空间，正面操作侧需预留至少1米的人员操作与上下料空间，设备后侧与两侧需预留600mm以上的检修通道，方便后期更换导轨润滑脂、检修电气线路、调整主轴同轴度等维护作业。工作台面采用T型槽结构设计，可通过压板快速固定不同尺寸的待加工板材，台面下方设置废料收集槽，可将加工产生的切屑、冷却废液导流至收集区域，降低现场清理的工作量。

　　整机的龙门跨度可适配1200mm宽度以内的板材加工，Y轴行程可覆盖2400mm长度的加工范围，能够满足绝大多数常规尺寸板材的整板加工需求，无需多次拼接装夹，有效提升加工效率。设计过程中对各轴的传动丝杠做了预拉伸处理，抵消长时间运行产生的热变形量，导轨副采用密封式滑块结构，可阻挡加工粉尘进入导轨滚道，延长传动部件的使用寿命，走线部分全部采用坦克链收纳，避免线缆随滑座往复移动出现拉扯磨损问题。
