1000x800行程龙门式数控木工雕刻设备

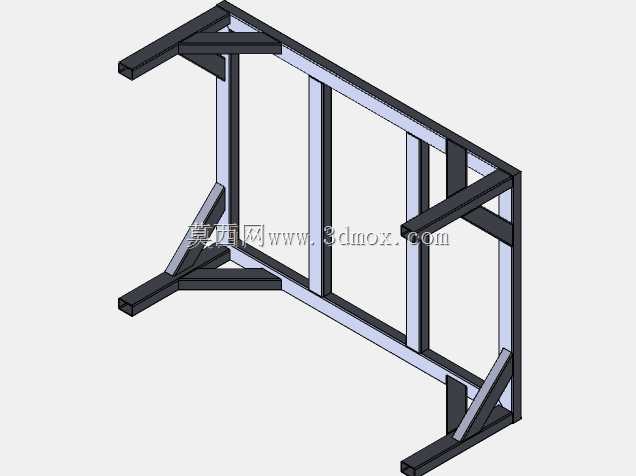

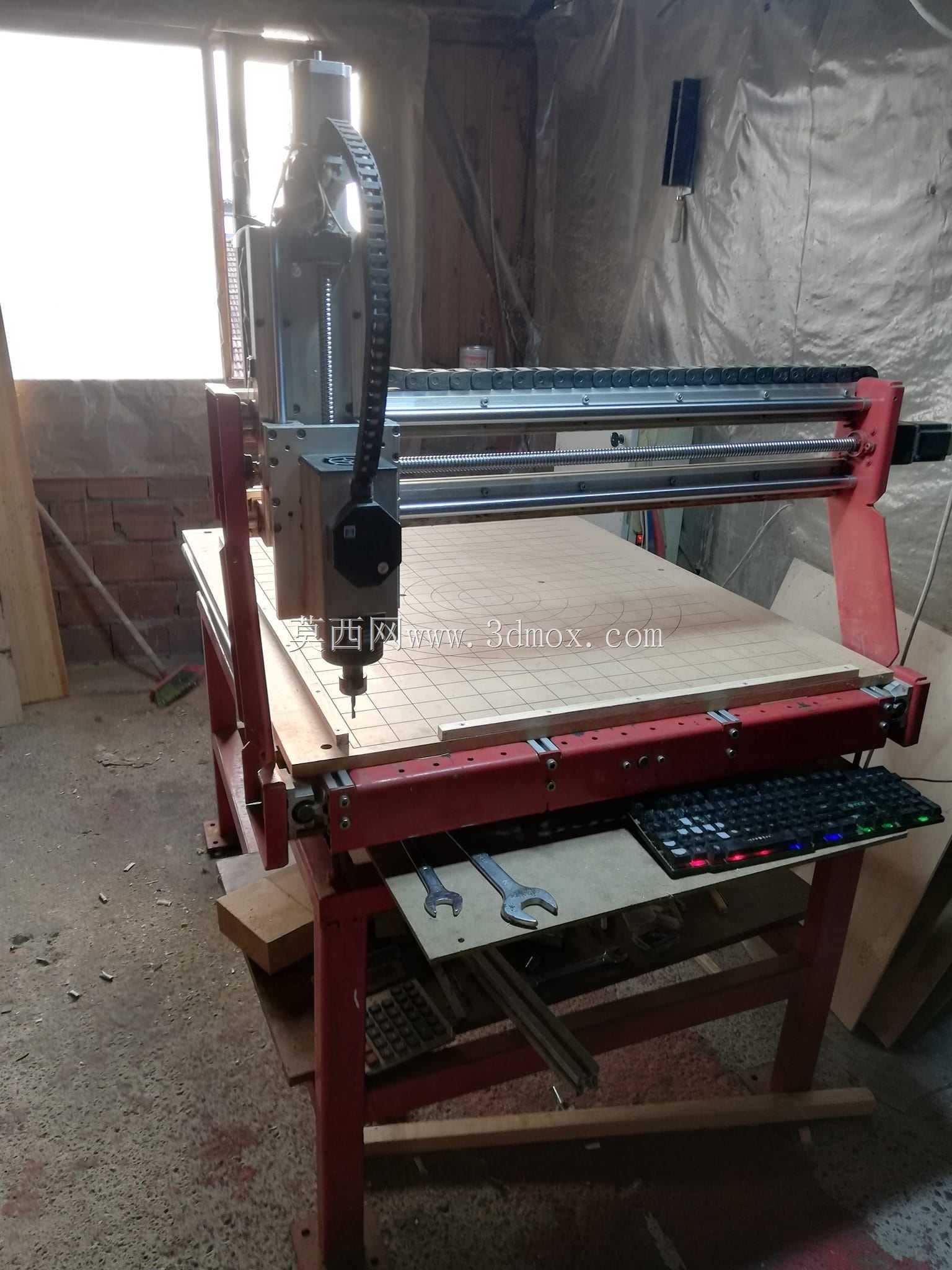

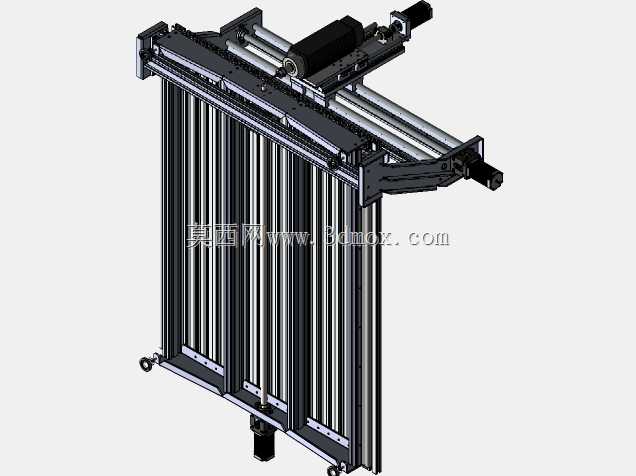

　　这款龙门式数控切削设备的有效加工幅面设定为1000mm×800mm，Z向加工行程200mm，整体安装边界可覆盖常规小型木工加工作坊的工位需求，无需额外预留超大操作空间，设备底部采用型钢焊接机架作为承载基础，机架焊接后经时效处理消除内应力，避免长期加工受力产生结构形变，影响加工精度。从实际应用场景来看，这类设备主要面向小型木工工坊、广告标识加工、工艺礼品加工等场景，可完成密度板、实木板、亚克力、PVC板等常见非金属板材的切割、浮雕、开槽、打孔等工序，相比大型工业级木工加工中心，其结构紧凑、部署灵活，适合小批量定制化加工的生产需求。设备的运动结构采用龙门移动式设计，加工台面固定在机架上，龙门架沿Y轴方向做往复运动，

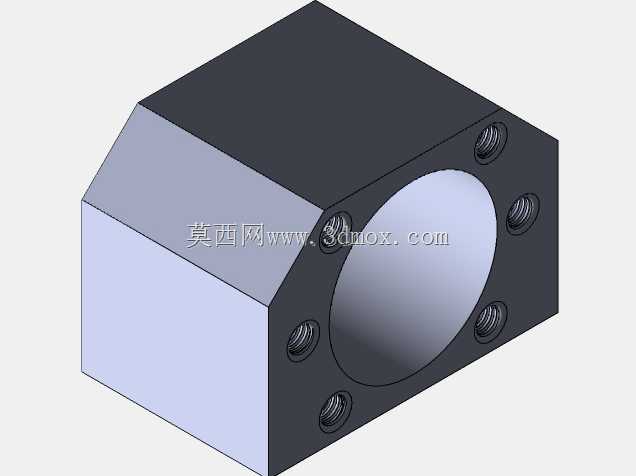

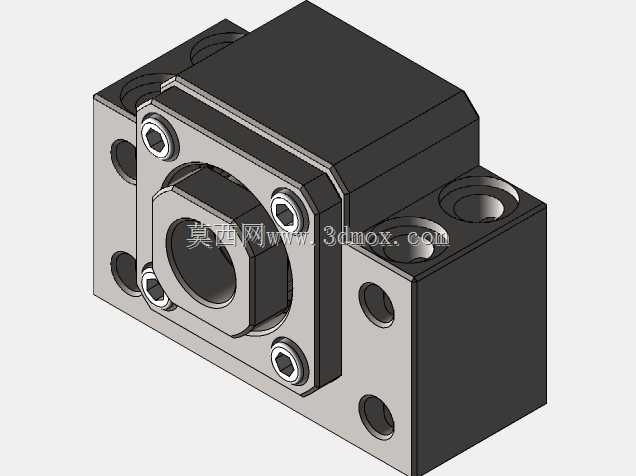

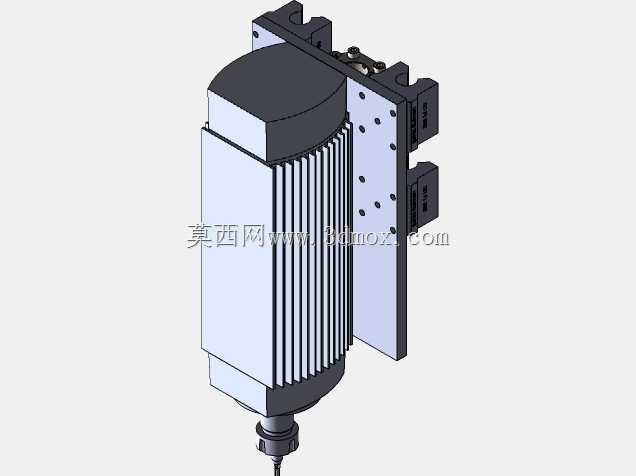

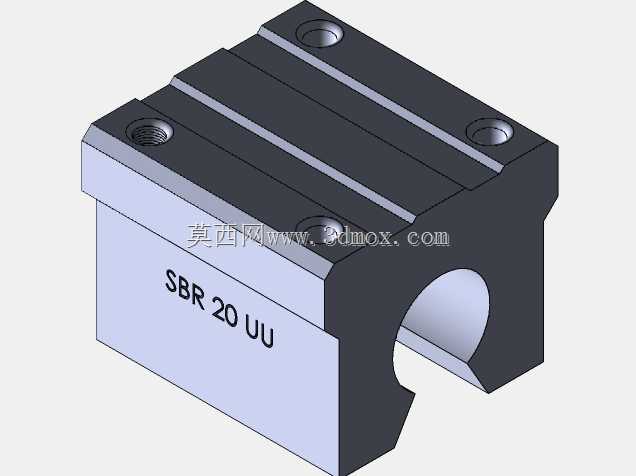

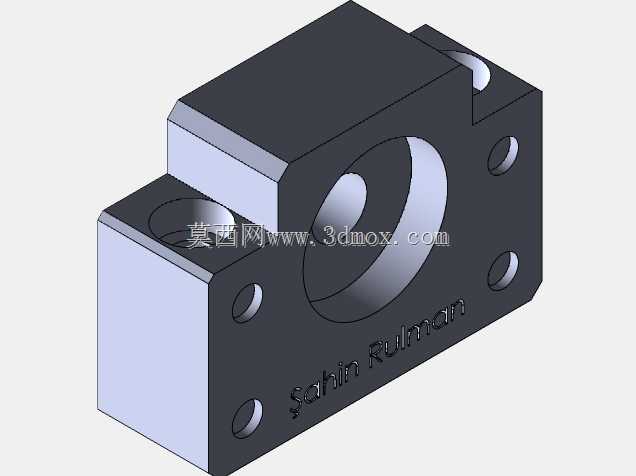

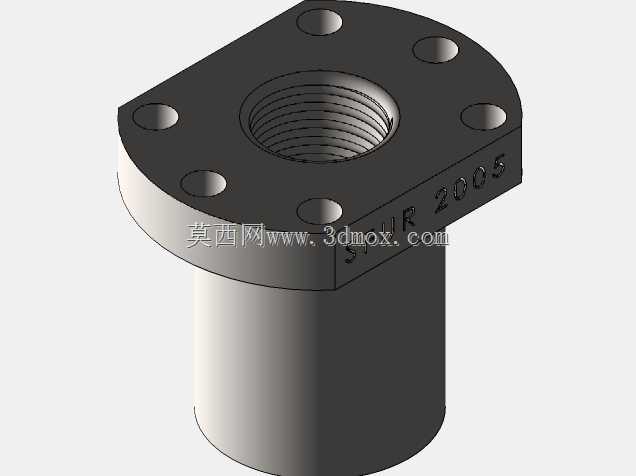

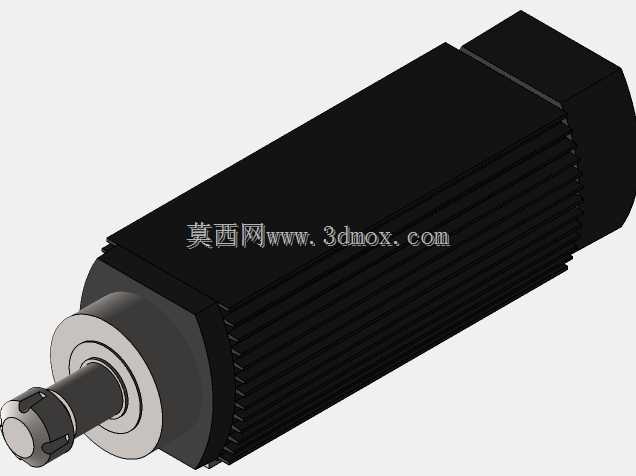

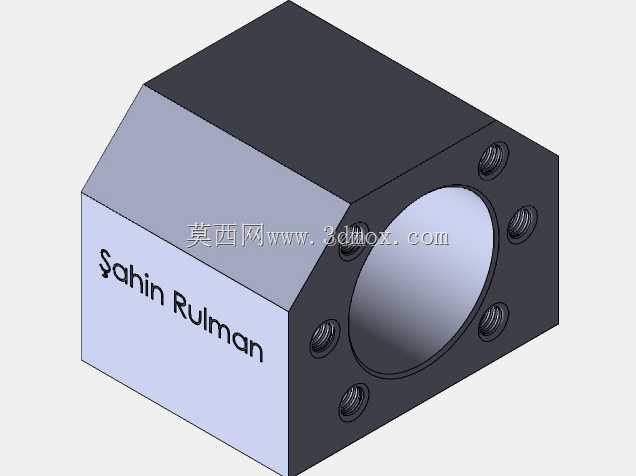

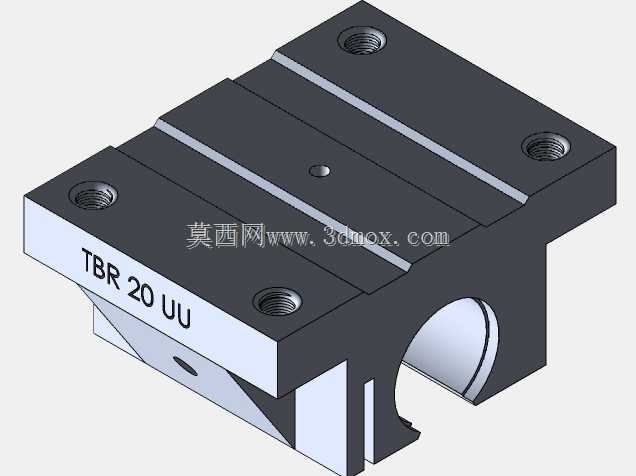

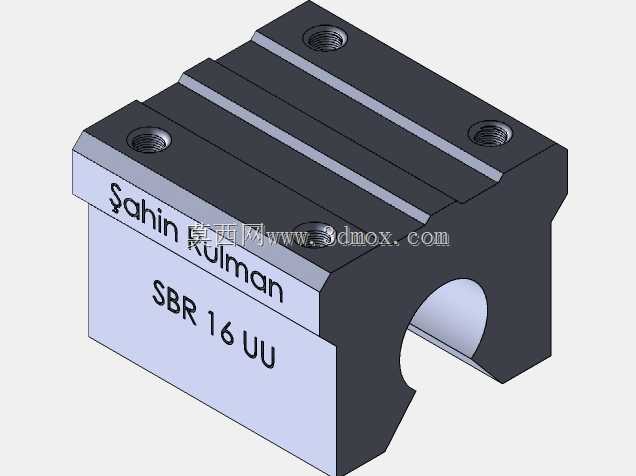

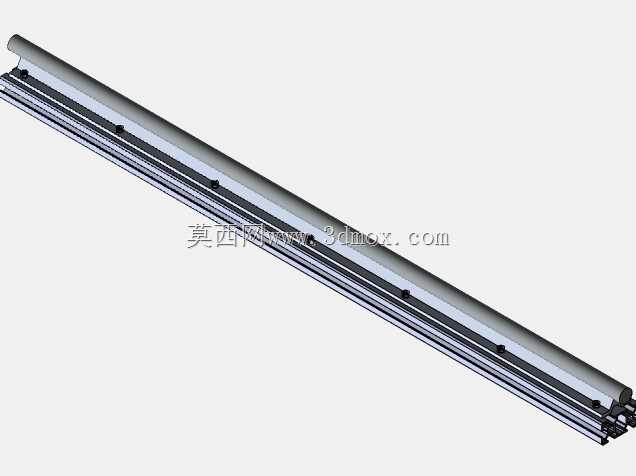

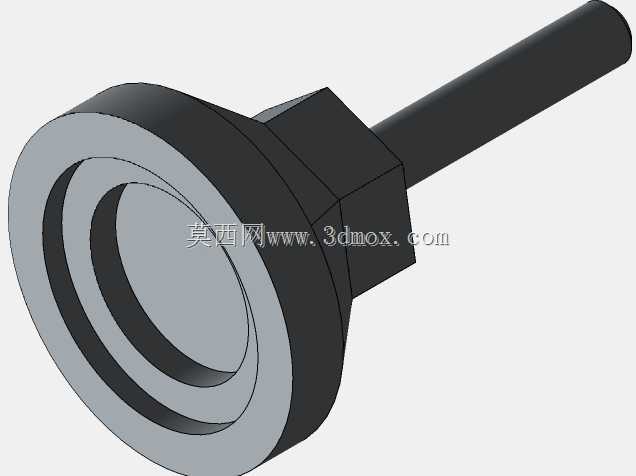

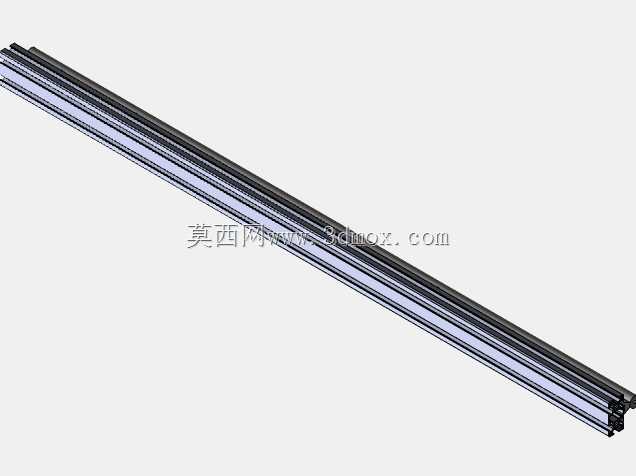

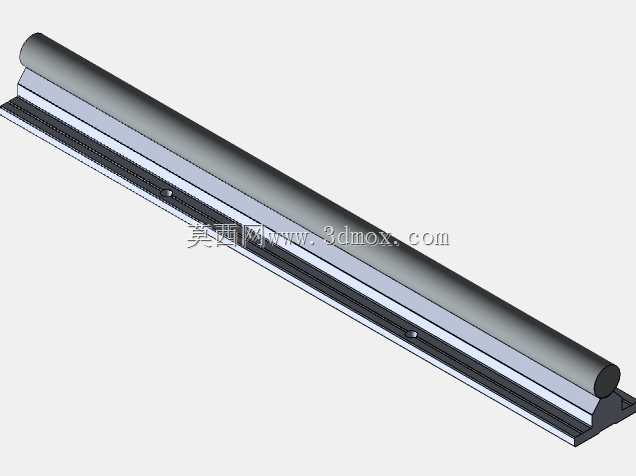

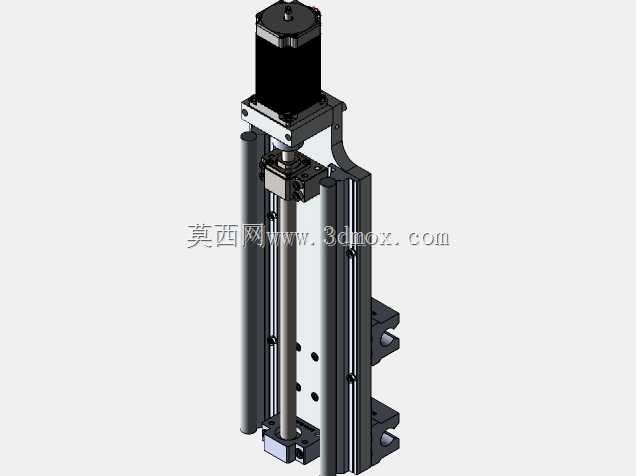

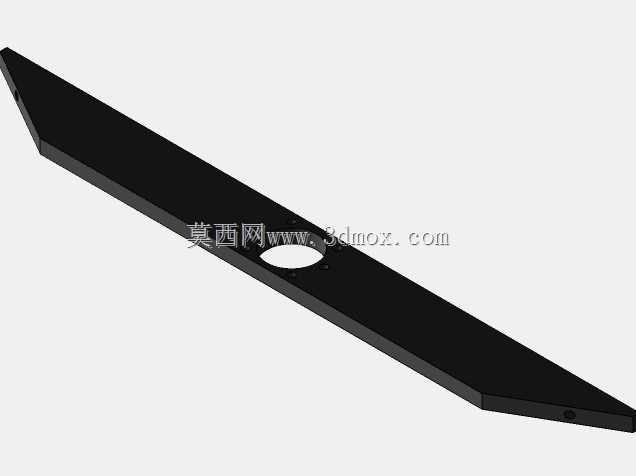

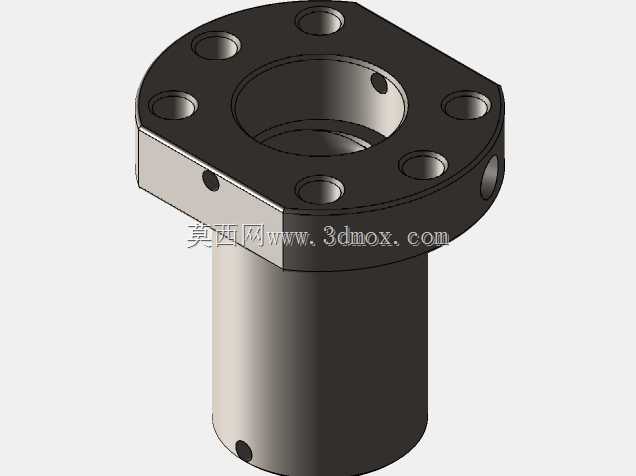

　　X轴传动组件搭载在龙门横梁上，带动Z轴主轴组件完成横向进给，这种结构的优势在于运动部件重量相对均衡，传动负载稳定，在中小幅面加工场景下能兼顾运动速度与加工精度。传动部分采用滚珠丝杠配合直线导轨的组合，相比同步带传动，丝杠传动的反向间隙更小，进给精度更高，可满足浮雕类精细加工的精度要求，导轨副均配备防尘防护结构，避免木工加工产生的木屑粉尘进入导轨滚道，加剧运动部件磨损。主轴部分采用高速风冷电主轴，可根据加工材质与工序需求调整转速，适配不同直径的雕刻刀具，完成粗加工开料与精加工雕刻的不同工况需求。设备的走线采用拖链内置排布，所有动力线、信号线均收纳在柔性拖链内，随运动部件往复移动时不会出现线缆拉扯、磨损的问题，提升长期运行的可靠性。

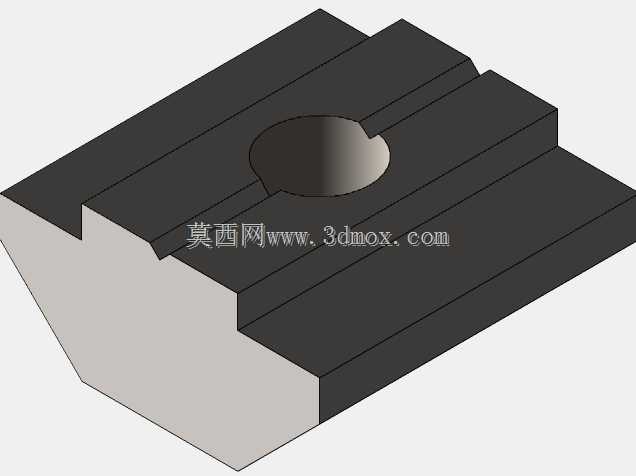

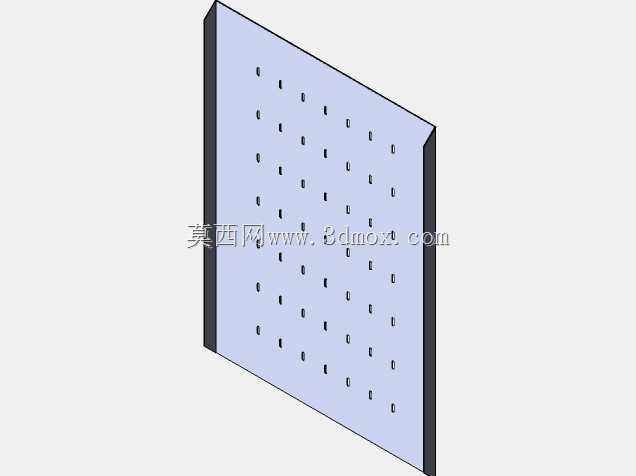

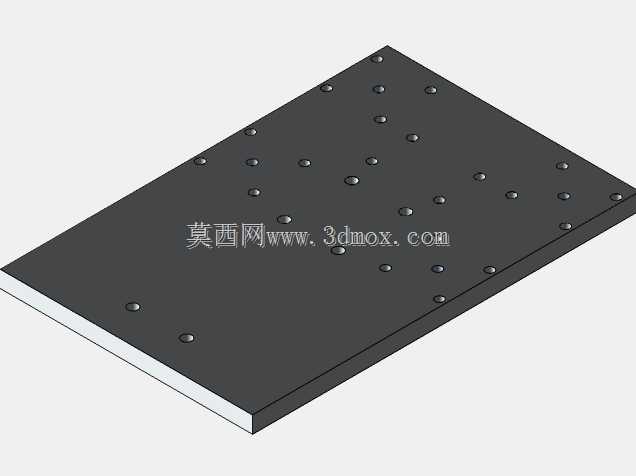

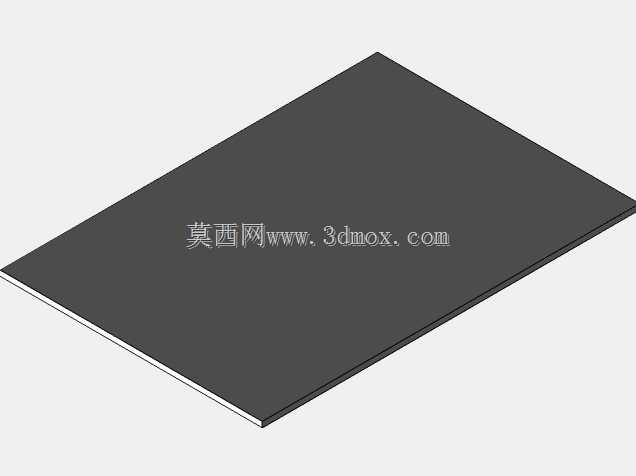

　　台面采用带刻度标记的硬质密度板作为加工垫板，同时预留T型槽压装位，可通过压块固定不同尺寸的待加工板材，也可根据需求升级为真空吸附台面，提升大板装夹的效率。设计过程中充分考虑了小型加工作坊的使用习惯，电控组件集成安装在机架侧方的空余位置，操作键盘可放置在机架前部的延伸托板上，操作人员无需额外配置独立操作台，站在设备正面即可完成对刀、程序导入、加工启停等全部操作，整体结构没有冗余设计，所有部件的排布都围绕加工操作的便利性与维护便捷性展开，日常维护时可快速打开护罩检查传动部件的润滑情况，清理堆积的木屑，降低日常运维的难度。
