小型桌面级3018三轴数控雕刻加工设备

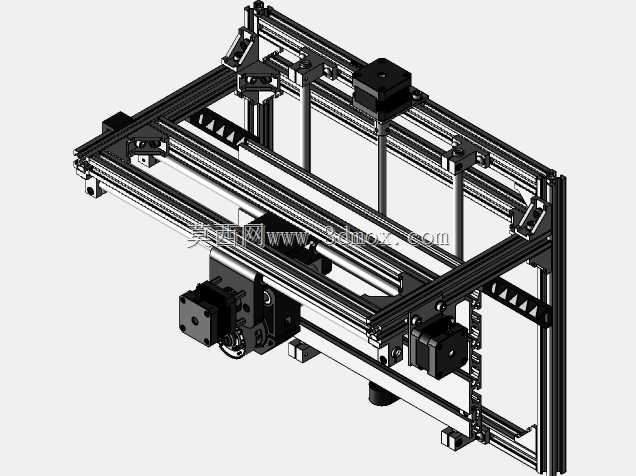

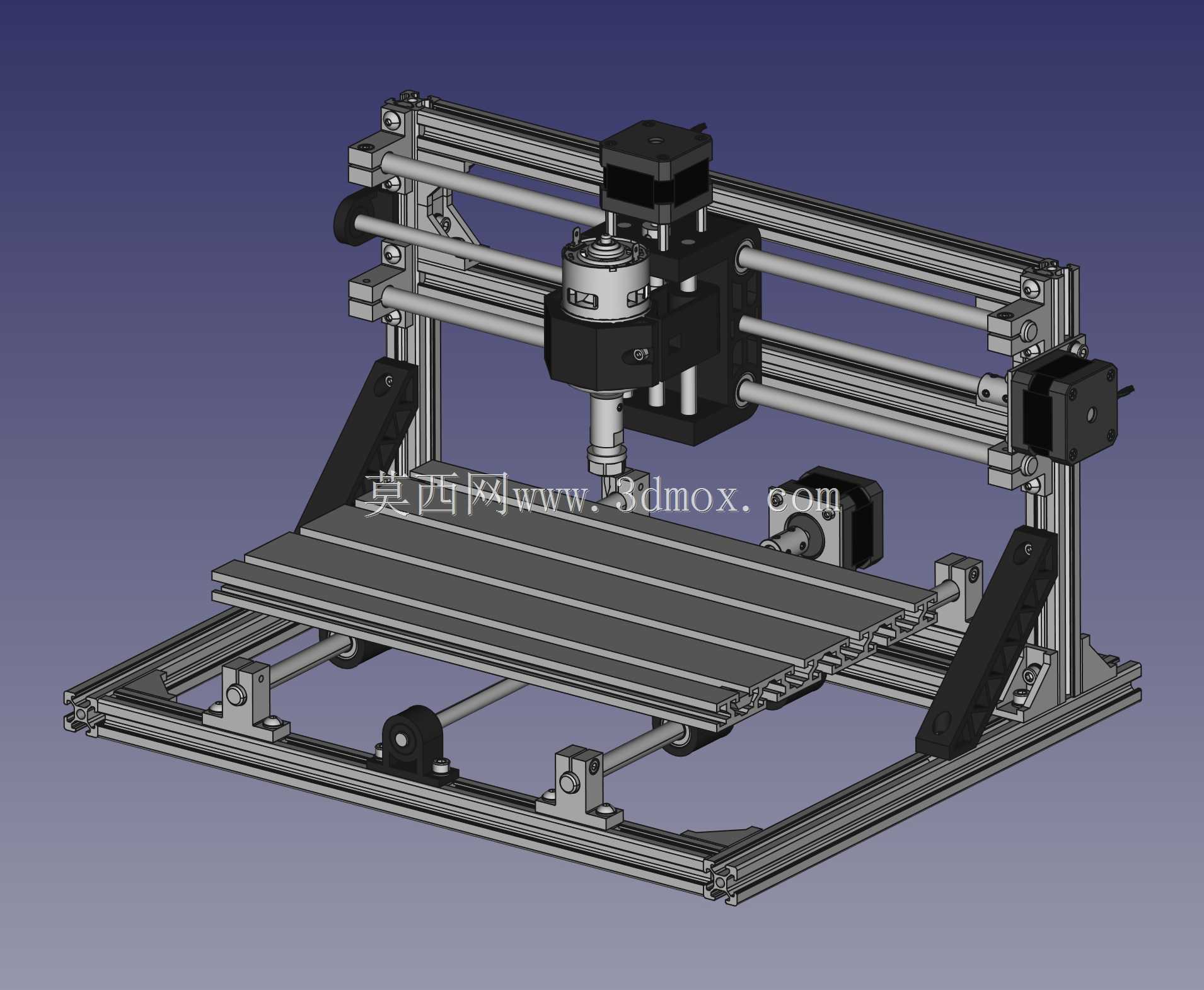

　　这款小型三轴加工设备主打桌面级轻量加工场景，适配个人工作室、创客空间、电子制作工坊的小尺寸工件加工需求，可覆盖软金属、塑料、木材、PCB板材等多种材质的雕铣作业，日常可用于定制印章、小型标牌制作、PCB电路板快速打样、工艺浮雕加工、小型零件轮廓铣削等场景，相比大型工业雕铣设备占地更小，对安装场地的承重、空间要求更低，无需专门的设备基础，普通工作台面即可放置使用。设备整体采用铝型材搭建主体框架，搭配光轴直线导轨作为X、Y、Z三个轴向的运动导向结构，传动部分采用T型丝杠配合步进电机驱动，兼顾传动精度与组装调试的便捷性，用户可根据自身加工需求更换不同规格的钻头与夹具，模型中完整还原了除电子元器件、连接线缆外的全部机械结构，

　　包括机架连接角件、主轴固定座、工件台面板、行程限位安装位、各轴向的支撑座与锁紧结构，其中额外配置的M5规格T型螺母、M5×12mm圆头螺钉等紧固件，均是实际组装调试中验证过的适配规格，可直接用于实物组装的物料选型参考。从安装边界来看，设备的X轴有效行程适配300mm幅面的工件加工，Y轴行程覆盖180mm加工范围，Z轴可满足50mm以内的加工深度需求，整体外形尺寸控制在桌面设备的合理区间，不会占用过多操作空间，各轴向的运动部件均预留了足够的安全间隙，避免运行过程中出现结构干涉。设计过程中优先考虑了结构的易组装性与后期维护便捷性，所有连接部位均采用标准紧固件，无需特殊定制零件即可完成整机组装，主轴模块采用快装式固定结构，

　　可根据加工材质的不同更换对应功率的主轴单元，工件台采用槽型铝型材结构，方便用户使用压板类夹具固定不同形状的待加工工件，两侧的斜向支撑结构有效提升了机架整体刚性，减少高速铣削过程中的机架震颤问题，提升加工表面质量。对于结构设计从业者而言，该模型可作为小型数控加工设备的设计参考，清晰展示了小型三轴设备的传动布局、机架受力优化、紧固件选型的实际方案，也可作为同类桌面加工设备改型设计的基础框架，帮助设计者快速梳理小型雕铣设备的结构逻辑，减少前期方案验证的时间成本。
