立式可移动工业真空干燥设备结构设计

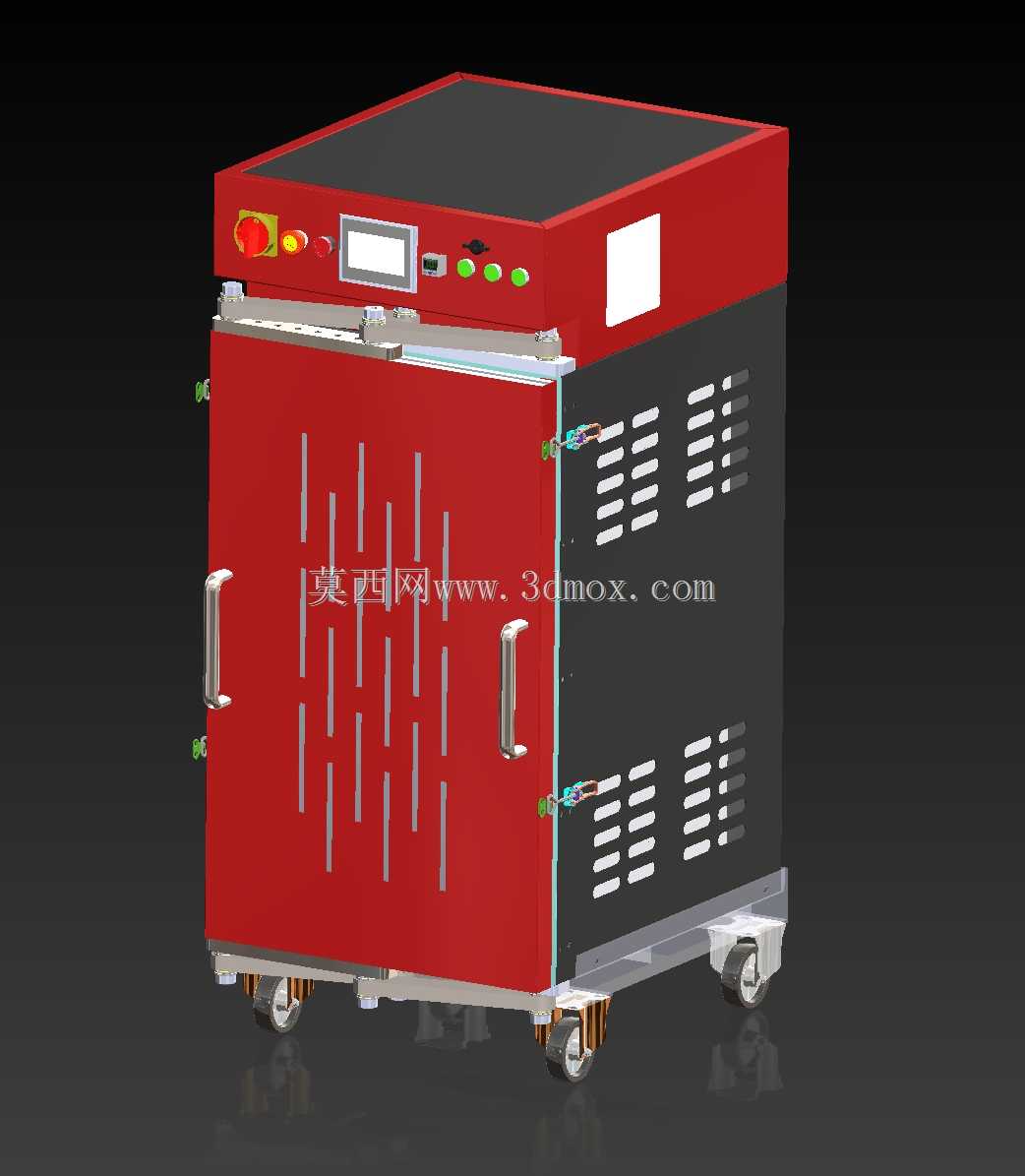

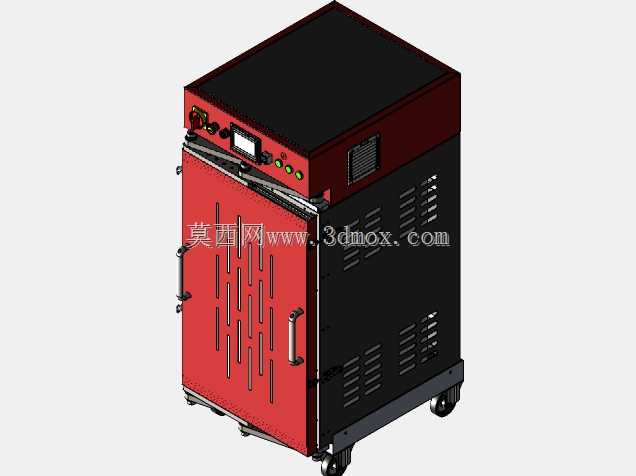

　　这款立式真空干燥设备的三维结构设计，首先围绕车间小批量多品类物料的烘干需求展开，在电子元器件制造、五金件表面处理后除水、食品原料低温脱水、实验室样品干燥等场景都能适配，区别于传统大型隧道式烘干线，它的占地边界控制在0.8米见方以内，底部配置带刹车的万向脚轮，不需要做预埋固定，可根据产线布局调整摆放位置，适配小厂房灵活排布的生产需求，也能在多工序间转场使用，不用额外配置吊装移位设备。

　　从功能实现逻辑来看，设备采用密封舱体结构，门体配置双把手压紧式锁合结构，配合周圈的密封胶条安装位，能保证舱内真空度维持在工艺要求区间，避免漏气导致的烘干效率下降、物料氧化变质问题。舱体侧面设计了多组阵列式通风散热槽，对应内部加热模块、真空发生模块的散热需求，避免长时间运行时电控区域温度过高触发保护停机。顶部操作区集成了数显控制屏、急停按钮、状态指示灯与功能调节按键，操作高度符合人体站立操作的1.4-1.5米舒适区间，操作人员不需要弯腰或者抬手就能完成参数调整、状态查看与紧急停机操作。

　　设计过程中优先考虑了维护便利性，侧面板采用可拆卸式的螺丝固定结构，内部的管路、加热组件、真空管路都预留了足够的拆装操作空间，后期更换加热管、清理真空过滤器的时候不需要整体拆解舱体，能大幅缩短设备维护停机时间。舱门的观察位预留了透明视窗的安装槽，可根据使用需求选配钢化玻璃视窗，方便在不开启舱门、不破坏舱内真空环境的前提下观察内部物料的干燥状态。设备底部的脚轮安装座做了加强筋结构设计，满载状态下（舱内放置物料+设备自重约300kg）也不会出现底座变形、轮体偏移的问题，移动过程中平稳性有足够保障。

　　舱体内部的搁板安装位做了可调式设计，可根据待烘干物料的高度调整层间距，既可以放置扁平的托盘类物料，也能适配高度较高的异形工件，不用额外定制内部搁架。整体外壳采用冷轧板折弯拼接的结构设计，红色的门体与黑色的侧面板做了分色处理，既符合工业设备的视觉识别要求，也能在车间环境中快速定位设备位置，避免搬运物料时发生碰撞。设备的外接管路、电源接口都布置在背部靠墙侧，不会占用正面操作空间，布线走管的时候可以沿墙面排布，保持车间通道的整洁通畅。
