CA6140车床用带安装结构主轴夹具

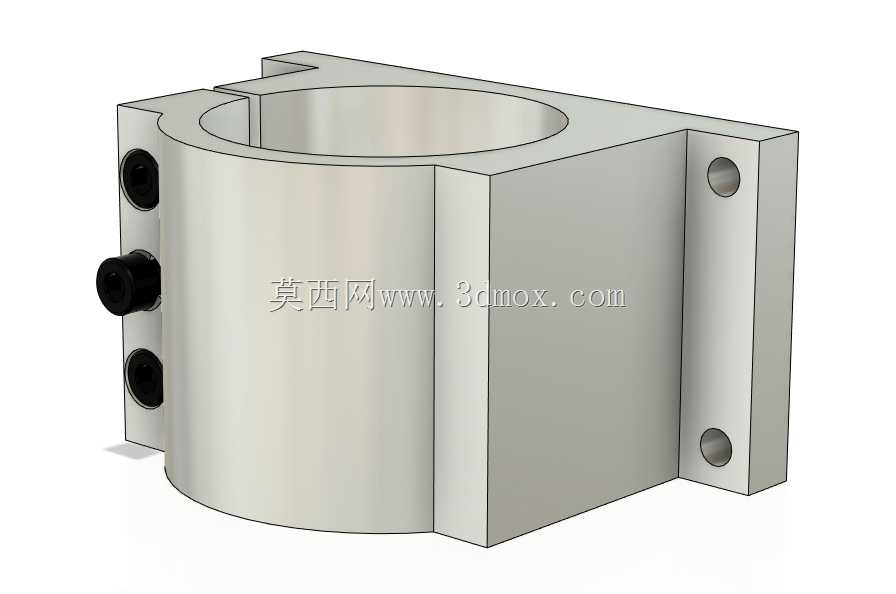

　　这款主轴夹具主要适配CA6140系列普通车床的主轴装夹工位，也可迁移至同规格回转类加工设备的主轴固定场景，承担加工过程中主轴单元的径向定位、锁紧限位作用，避免主轴在高速切削、进给负载下出现径向窜动或轴向偏移，保障加工件的形位公差精度。建模过程完全参照实际量产的铸铁夹具铸件测绘完成，考虑到铸造工艺本身的尺寸公差特性，所有测绘尺寸均做了整数圆整处理，和铸件实物的实测值存在小幅偏差，属于铸造类零件的正常误差范围，建模时特意保留了铸件本身的结构特征，没有做理想化的工艺修正，还原零件的真实生产状态。市面上流通的同类型裸夹具出厂时大多未预制安装孔位，建模时额外补充了两侧安装耳的固定孔结构，可供设计人员做安装布局时直接参考调用，

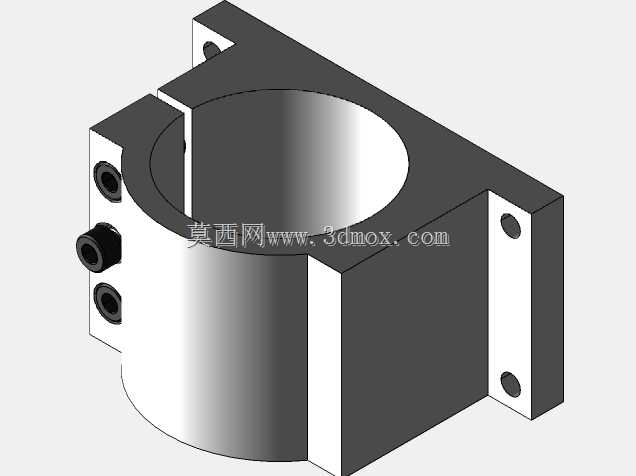

　　省去二次测绘补画孔位的工作量。夹具的锁紧结构共配置3颗锁紧螺钉，其中两颗为对称布置的主锁紧螺钉，用于穿入后顶紧主轴外圆实现抱紧固定，第三颗螺钉为偏置布置的辅助结构，并非用于主轴锁紧，而是当夹具与主轴配合过紧、拆卸困难时，通过旋入该螺钉将主轴从夹具内孔中顶出，实现无损伤拆卸，建模时特意保留了该螺钉孔的偏置位置，避免使用者误以为是建模失误。结构外形上，夹具主体为半开放圆筒形夹持腔，两侧延伸出带安装孔的固定耳板，整体安装边界可适配车床主轴箱侧的常规安装空间，内孔尺寸匹配对应直径的主轴外圆，锁紧螺钉的孔位深度、螺纹规格均参照实物还原，可直接用于装配干涉检查。模型还原的零件理论重量约1.1kg，对应实物为喷丸处理的铸铝材质，

　　表面为铸铝喷丸后的亚光质感，建模时也对应还原了该表面特征的视觉效果，方便做装配渲染时匹配整机的材质风格。在做设备改造或夹具设计时，可直接调用该模型做布局验证，检查夹具与周边主轴箱结构、进给机构的干涉情况，也可参考其锁紧结构的布置逻辑，优化同类型夹具的锁紧力分布，避免装夹时出现主轴偏心的问题。
