V槽铝型材搭建微型数控雕刻机结构

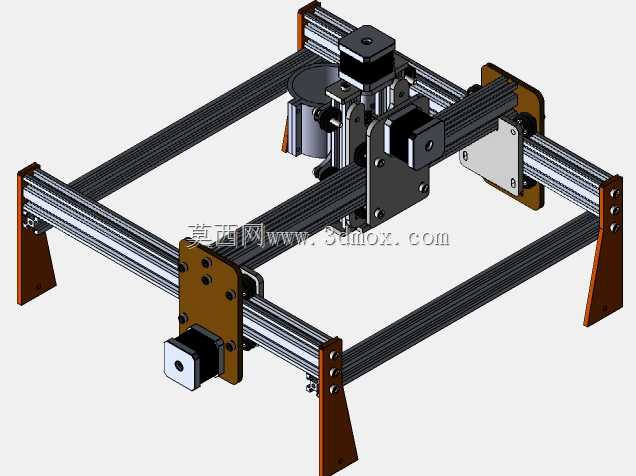

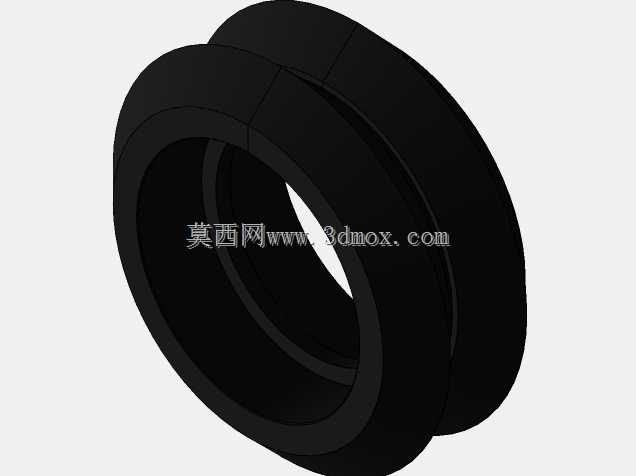

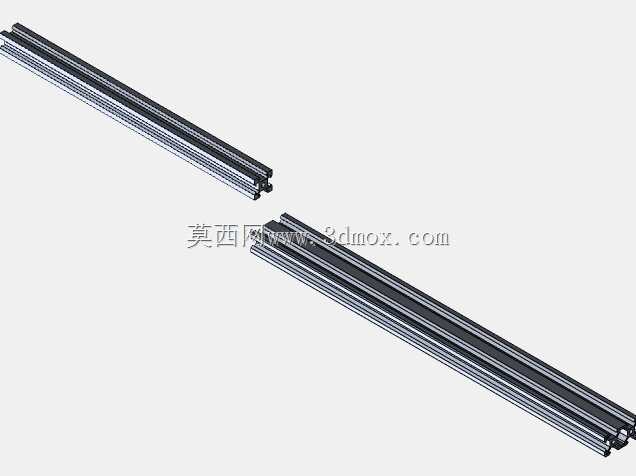

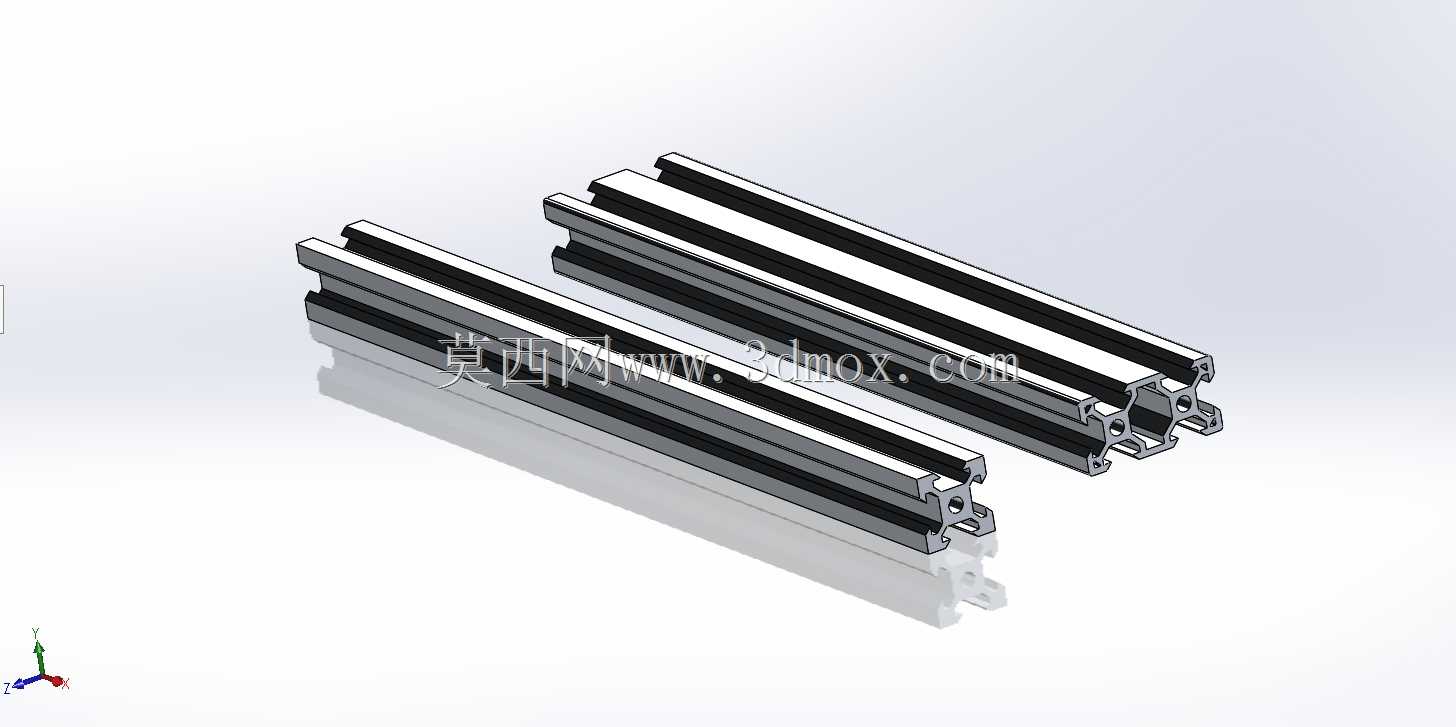

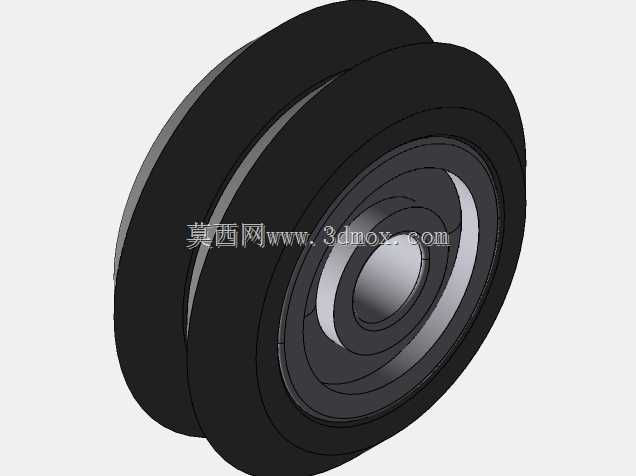

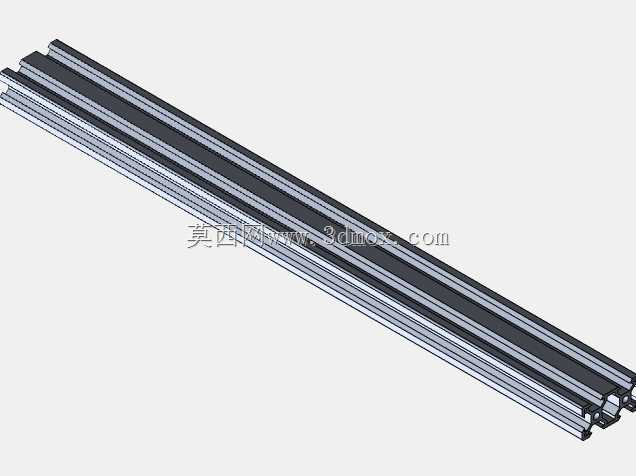

　　这款小型数控加工设备的结构设计，核心围绕桌面级小尺寸加工场景展开，适配个人工作室、创客空间、教学实验等小空间使用需求，可完成软金属、塑料、木材等材质的平面铣削、轮廓雕刻、钻孔等轻负荷加工工序，不需要占用大型工业机床的安装场地，普通工作台面即可完成部署。整机框架全部采用标准V槽铝型材拼接搭建，型材本身的V型导向槽直接作为X、Y轴的运动导向基准，不需要额外加装线性导轨，既压缩了整体制造成本，也降低了装配调试的难度，所有型材连接位置均采用标准角件与螺栓锁紧，不需要额外焊接工序，用户可根据自身加工需求灵活调整轴系行程，拓展加工幅面。传动系统的设计上，X、Y两个水平轴采用GT2规格6mm宽度同步带传动，

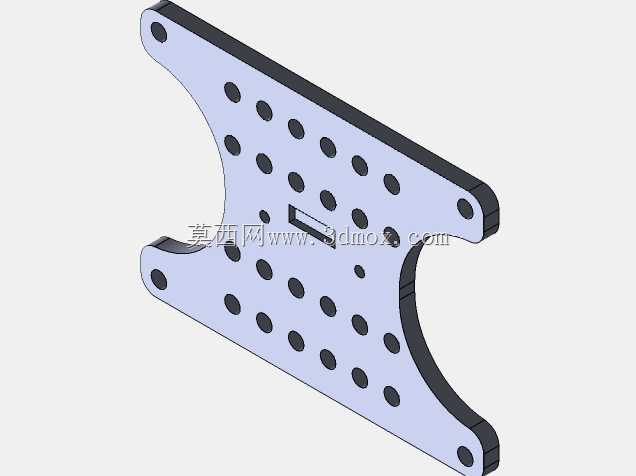

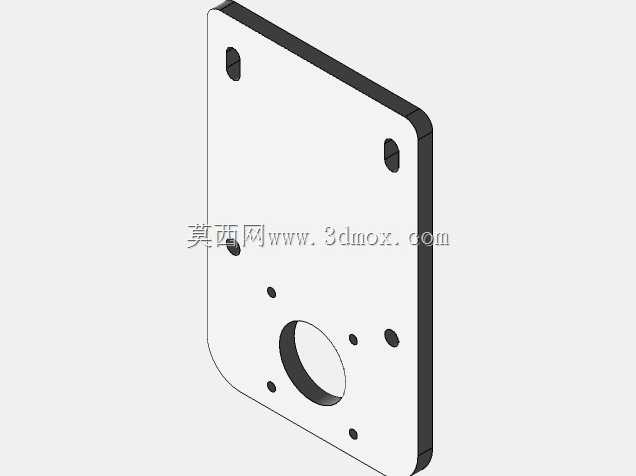

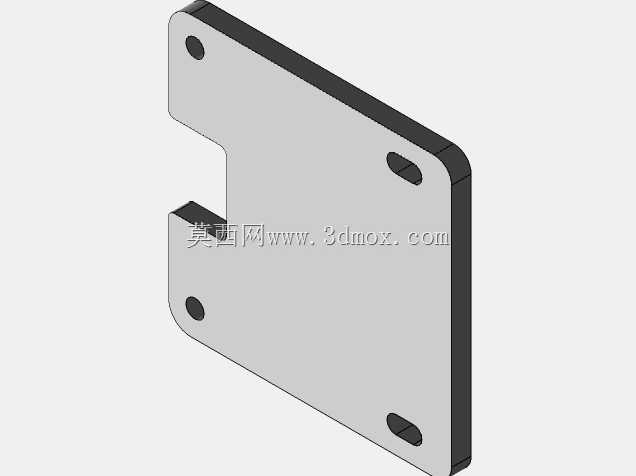

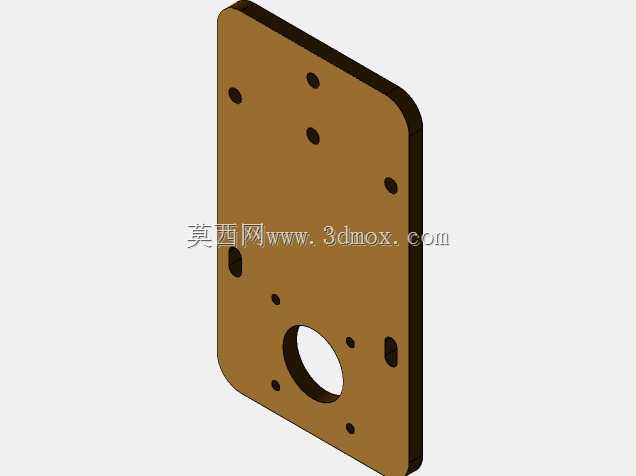

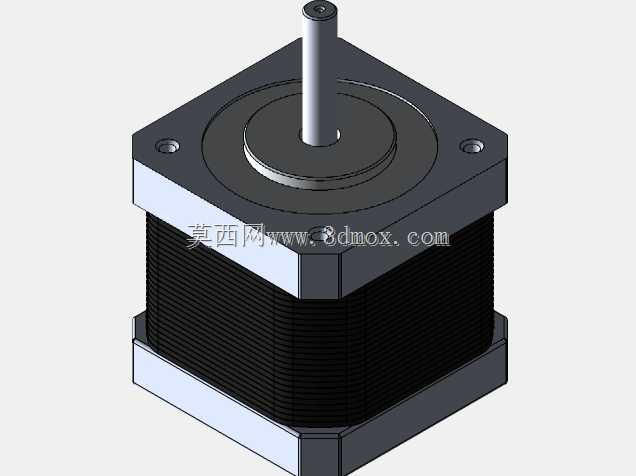

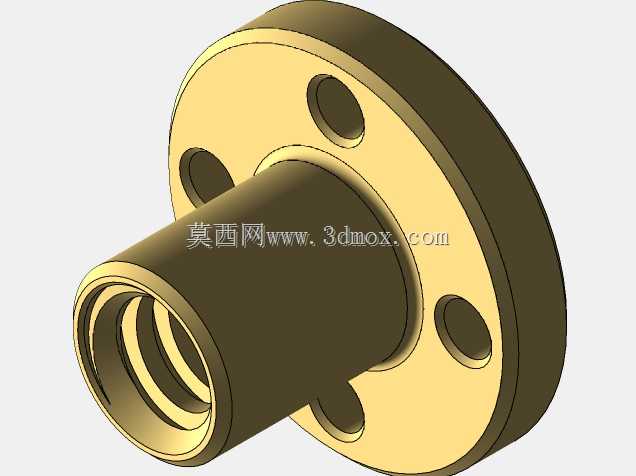

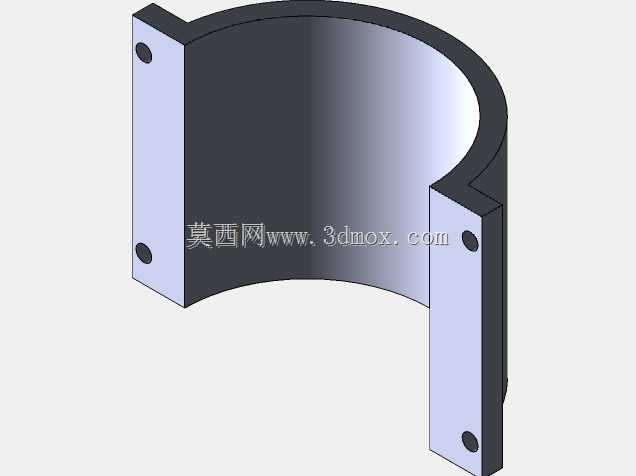

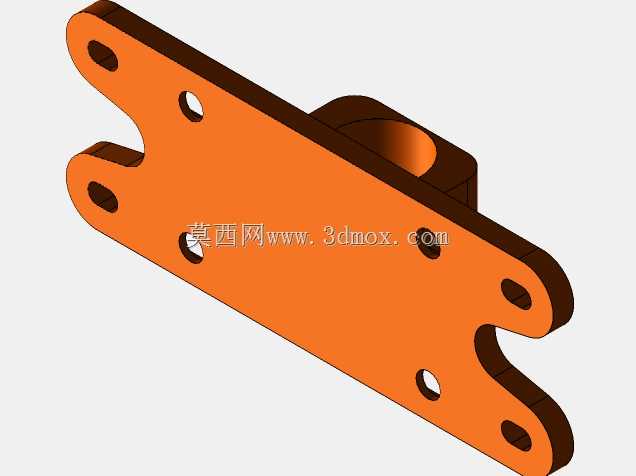

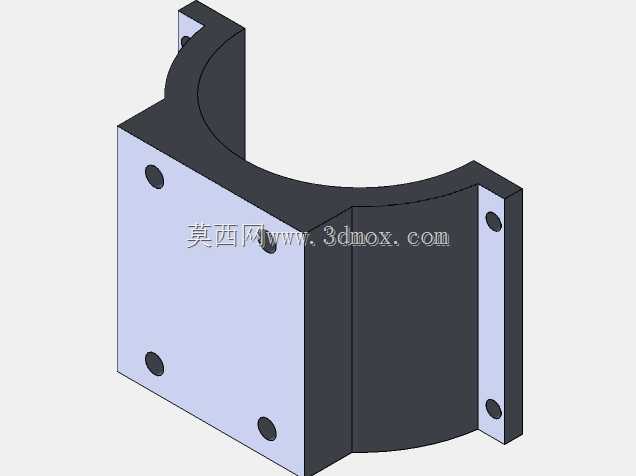

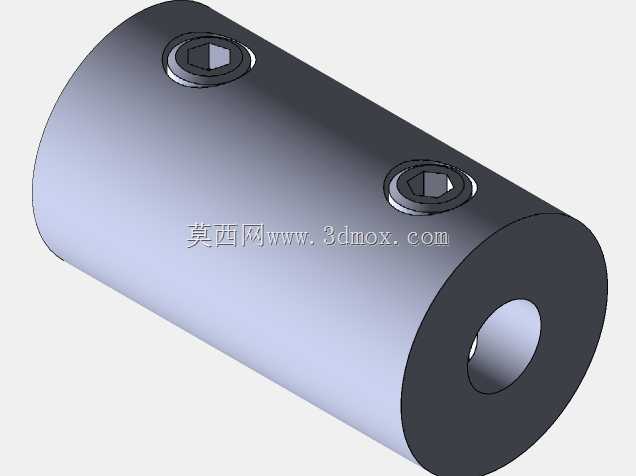

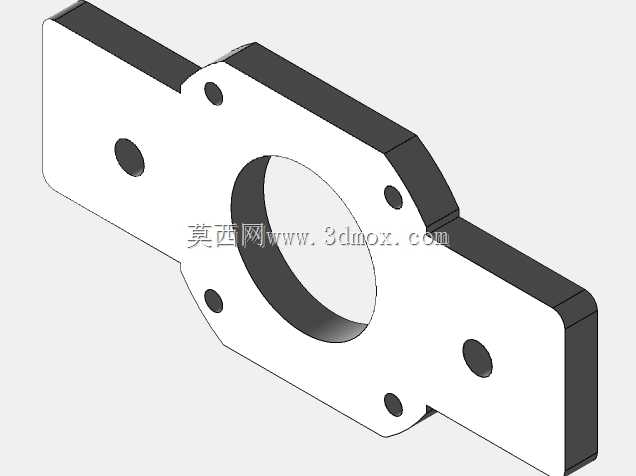

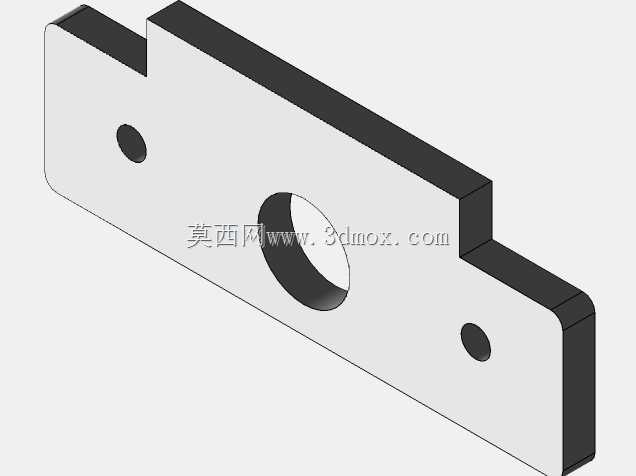

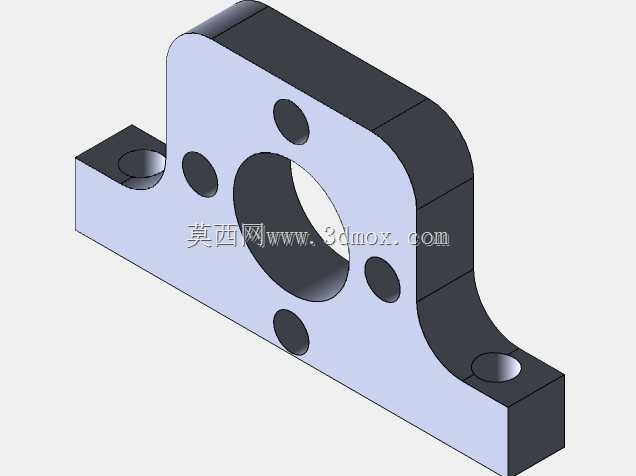

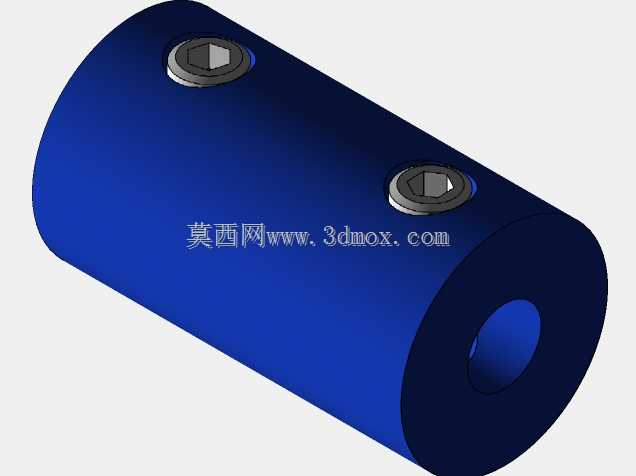

　　配合NEMA17规格步进电机作为动力输出，同步带传动的反向间隙小、运行噪音低，能够满足轻载高速往复运动的需求，适合快速走刀的雕刻作业场景；Z轴垂直方向则采用梯形导螺杆传动，依靠螺杆的自锁特性避免垂直滑台断电下坠，提升设备断电状态下的安全性，同时梯形螺杆的传动扭矩更大，能够承载主轴模块的重量，保证垂直进刀的稳定性。整机的支撑脚采用倾斜式设计，将框架主体抬离安装台面，既为底部Y轴电机的安装预留出足够空间，也提升了整机放置的稳定性，避免高速运动时出现侧翻风险。各轴的滑台组件采用板材拼接结构，可通过数控铣削或者3D打印工艺制作，零件加工门槛低，方便爱好者自行复刻制作，滑台上预留了标准主轴安装位，可适配常见的桌面级高速电主轴，

　　满足不同材质的切削转速需求。设计过程中充分考虑了安装边界的控制，所有运动部件的极限位置均设置了机械限位预留位，避免超程运动造成的结构碰撞，走线位置沿型材槽道布置，不会与运动部件产生干涉，整机的外轮廓尺寸控制在桌面设备的合理范围内，不需要额外改造安装场地即可投入使用，各运动副的配合间隙可通过型材槽内的预置螺母进行调整，长期使用出现磨损后也可快速调试恢复精度，不需要整体更换结构件。
