3.5mm间距PCB接线端子排结构设计

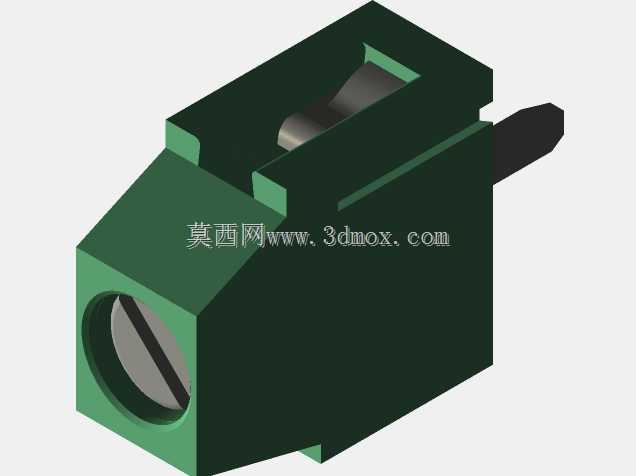

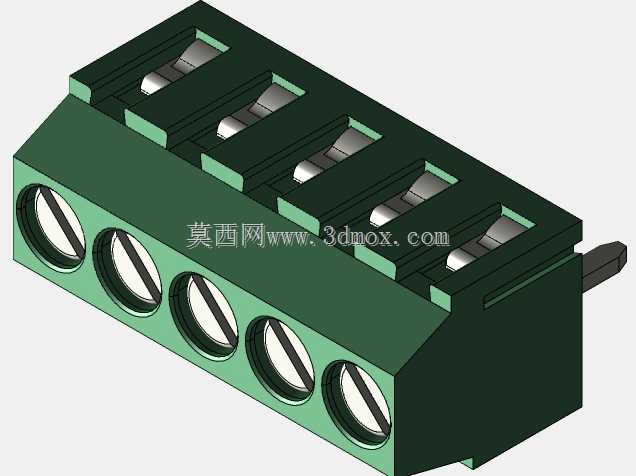

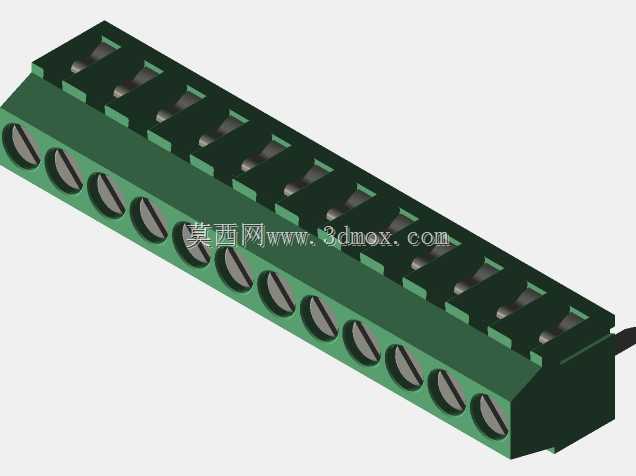

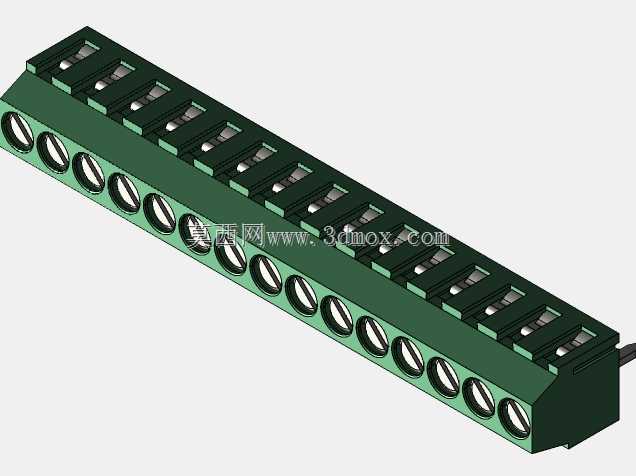

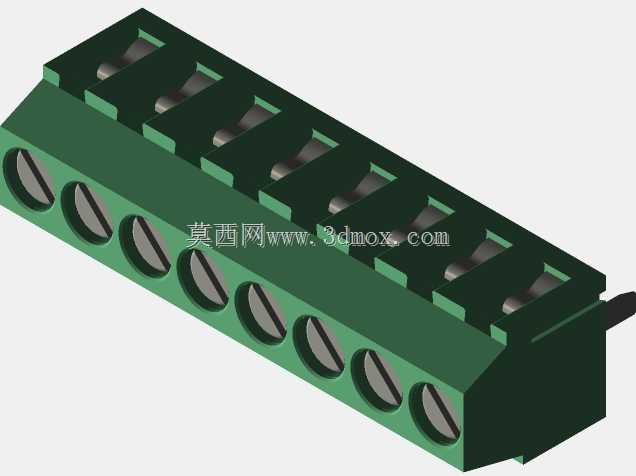

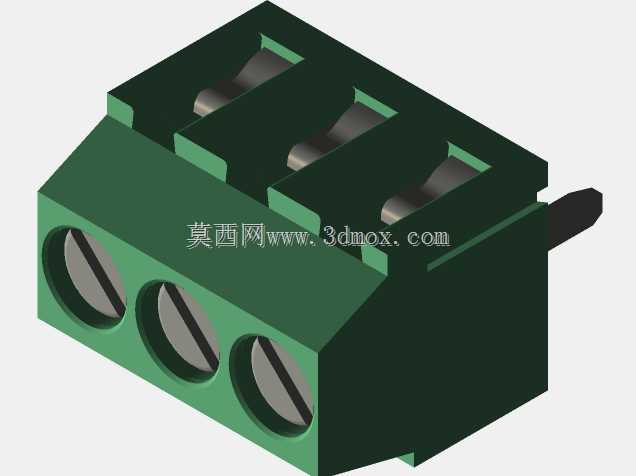

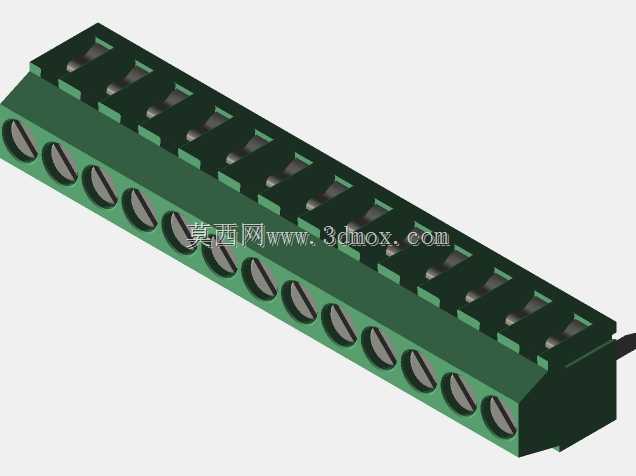

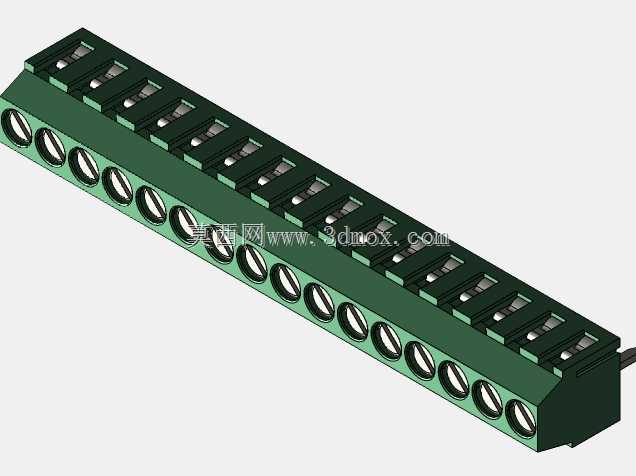

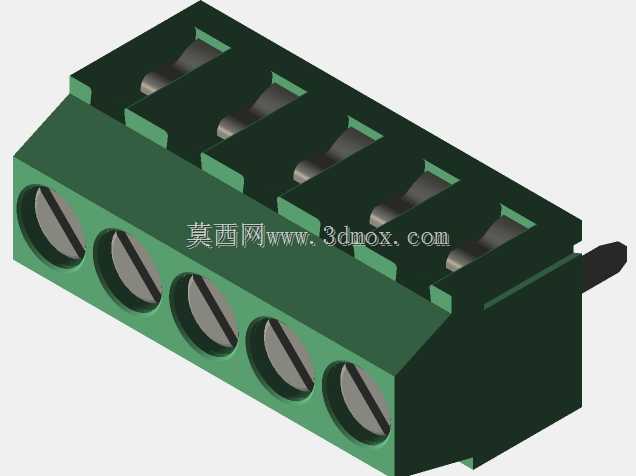

　　这款间距3.5mm的PCB接线端子排，主要面向小功率电气控制板、信号采集板、低压配电模块的板端接线场景，在工业控制板卡、小型电源模块、传感信号转接板上应用广泛，解决板上导线快速压接、可靠导通的需求，替代传统焊接导线的作业方式，降低现场接线与后期维护的操作难度。设计阶段优先考虑板上安装的空间适配性，单pin位间距严格控制在3.5mm，适配常规0.2mm线宽的PCB布线间距，引脚排布符合通用波峰焊工艺要求，插脚长度预留1.5mm的焊盘吃锡深度，过波峰焊时不会出现引脚过短虚焊、过长顶起器件的问题，整排端子的塑料基座底部预留0.3mm的凸台，焊接时与PCB板面形成均匀间隙，避免助焊剂残留堆积在基座底部造成绝缘隐患。

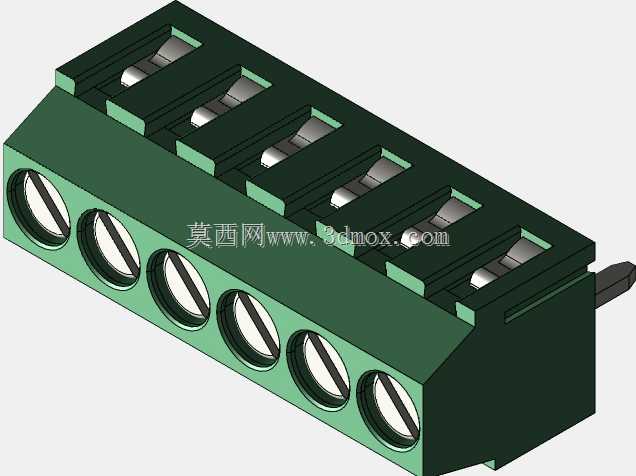

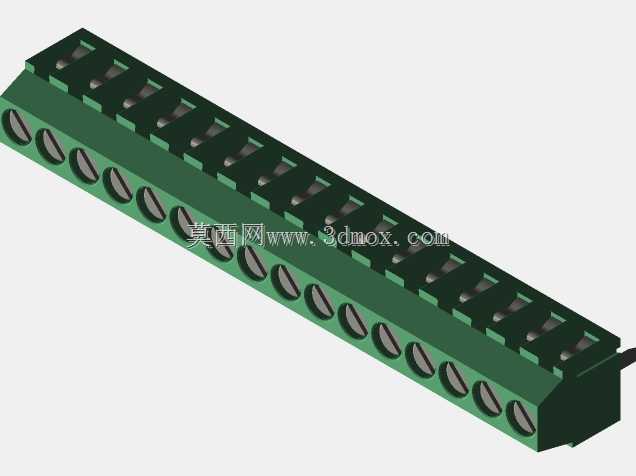

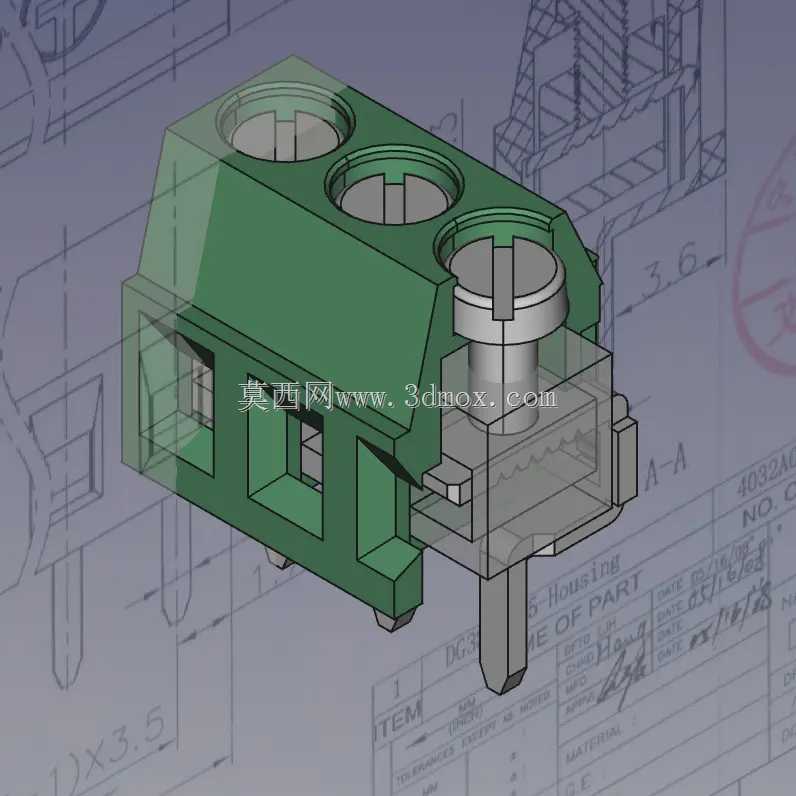

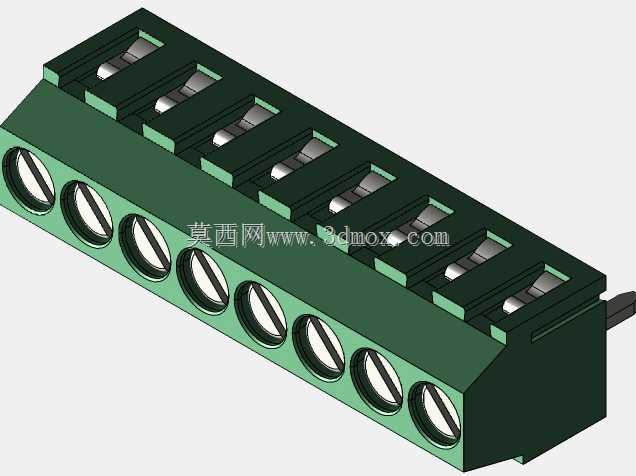

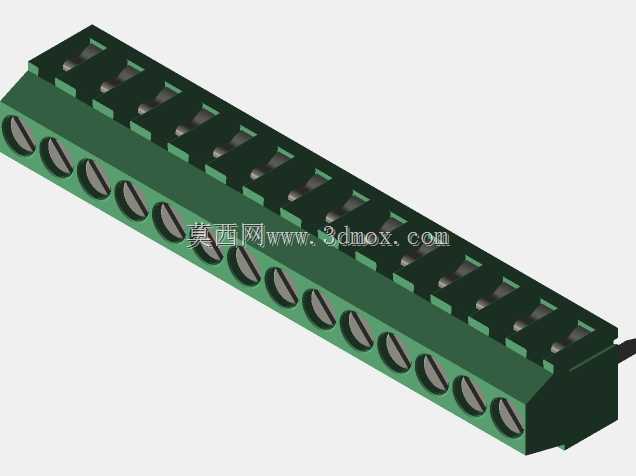

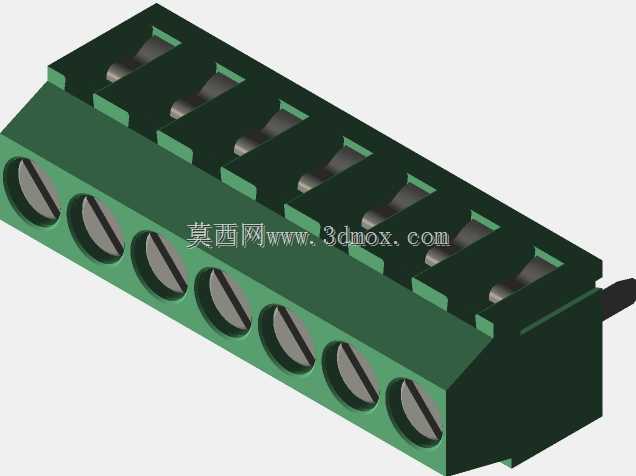

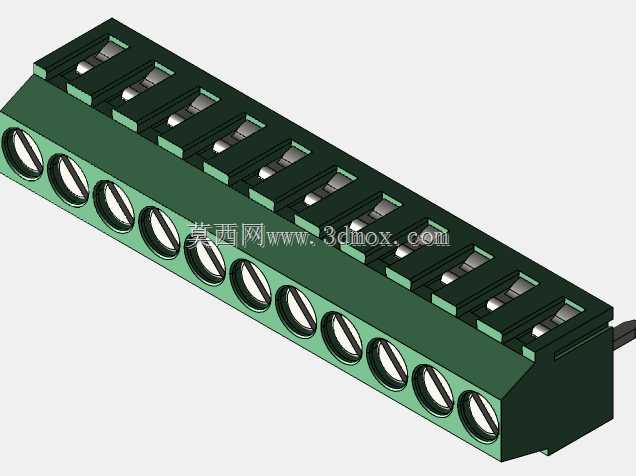

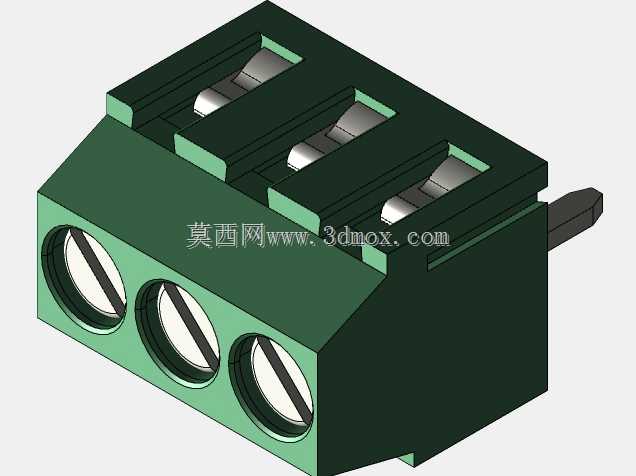

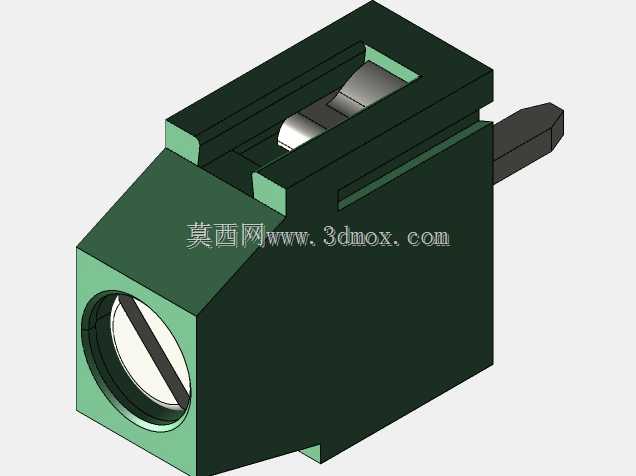

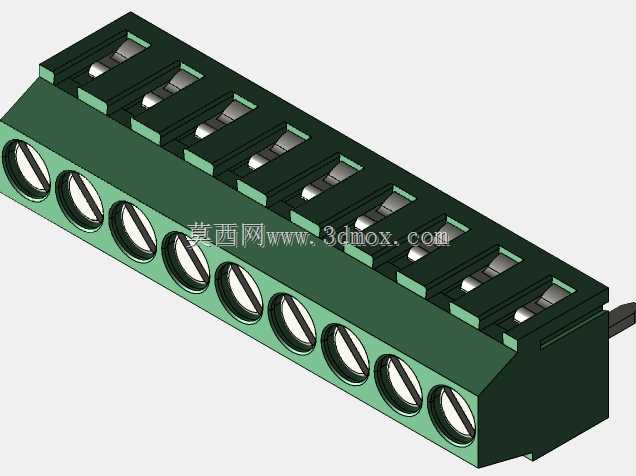

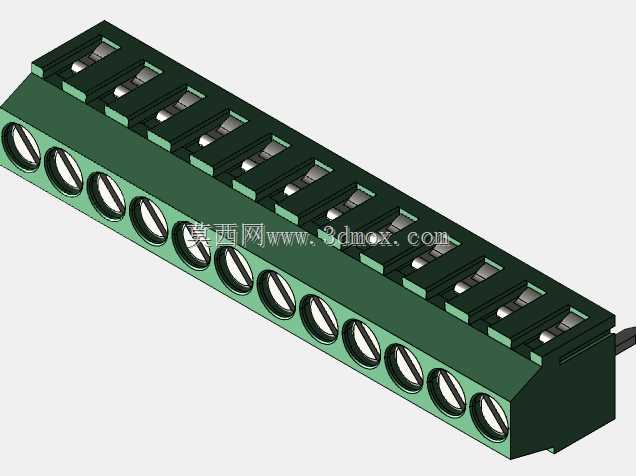

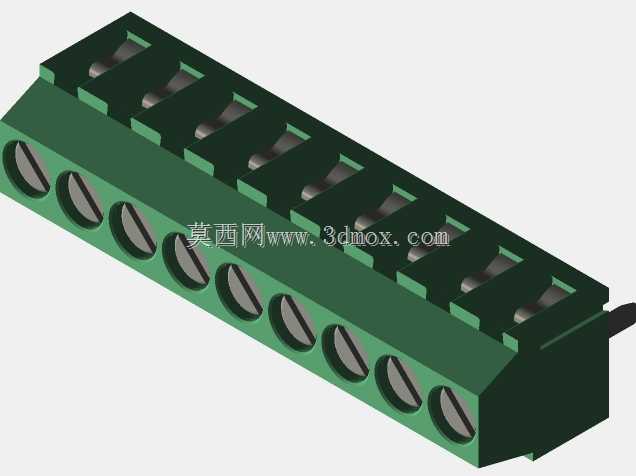

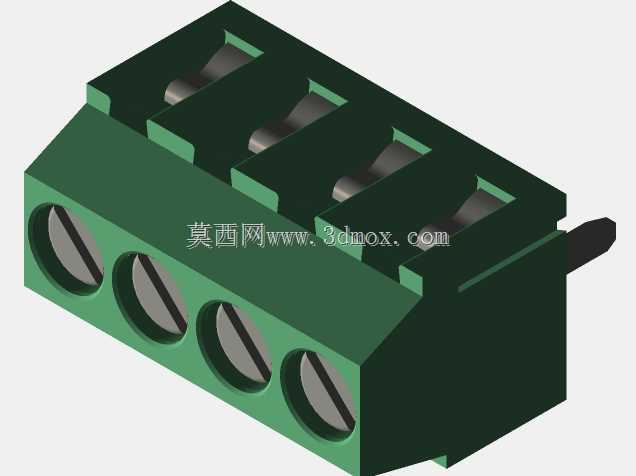

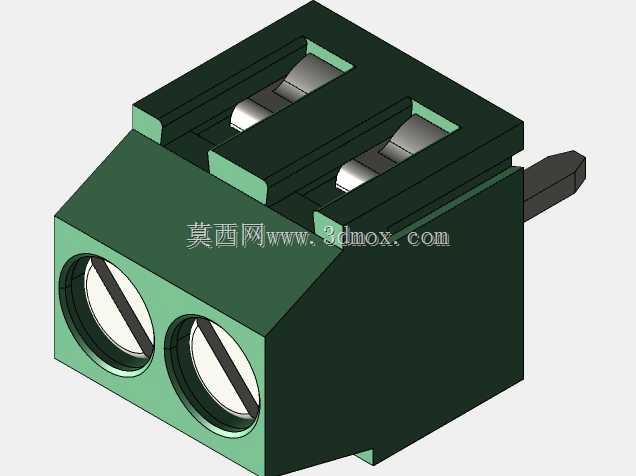

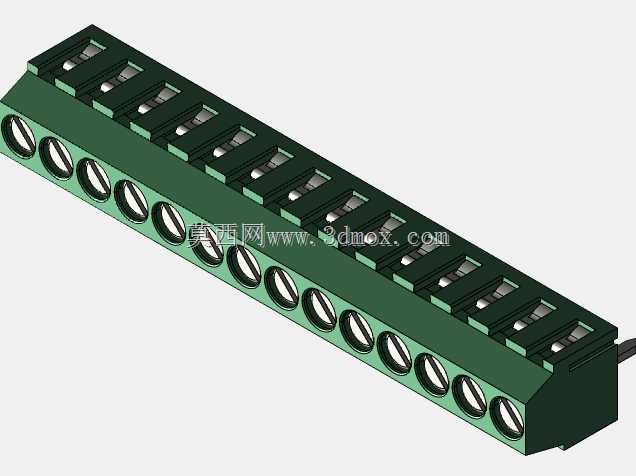

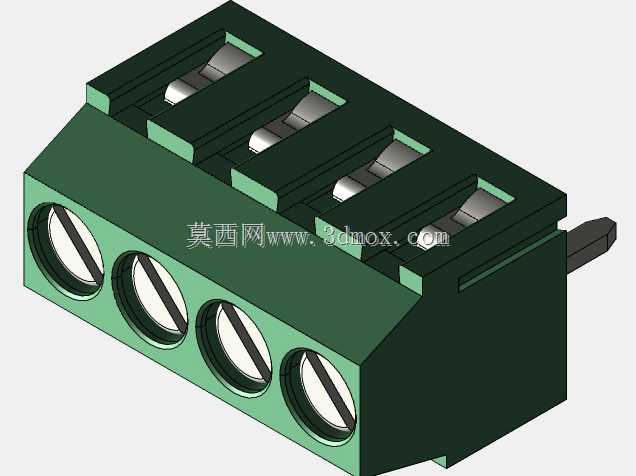

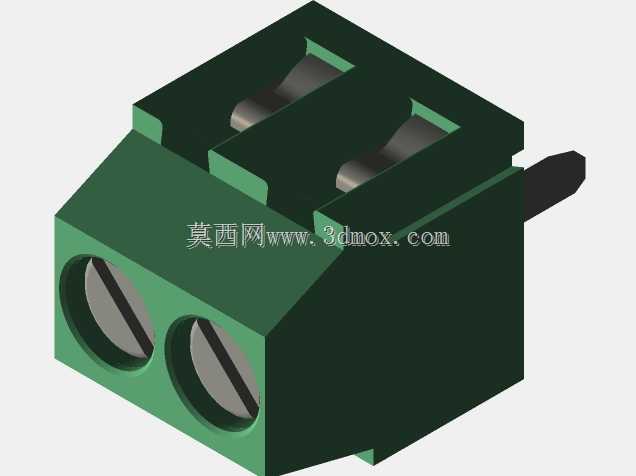

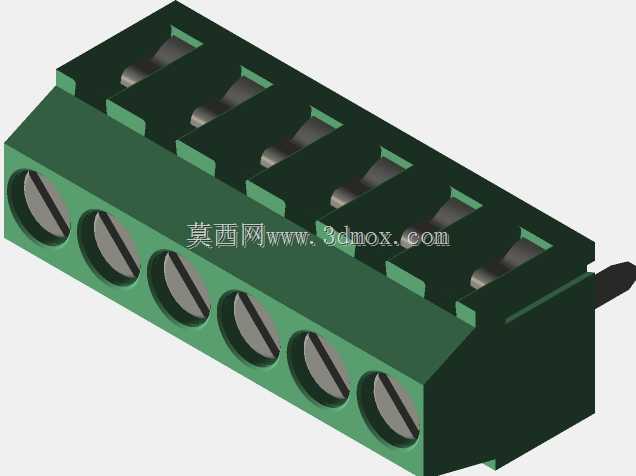

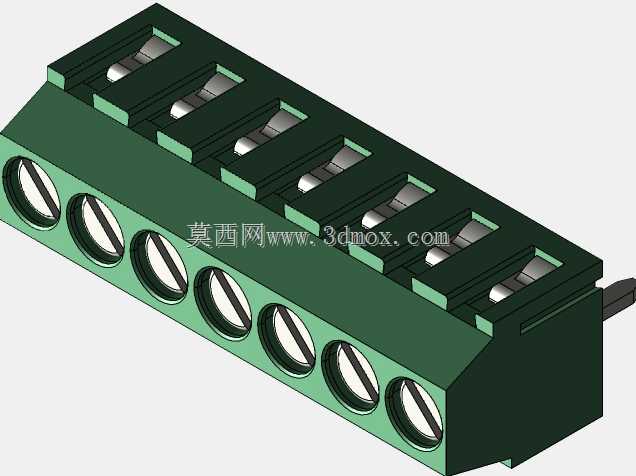

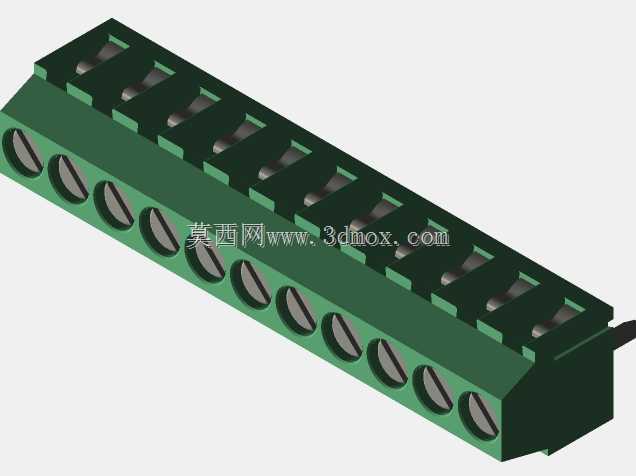

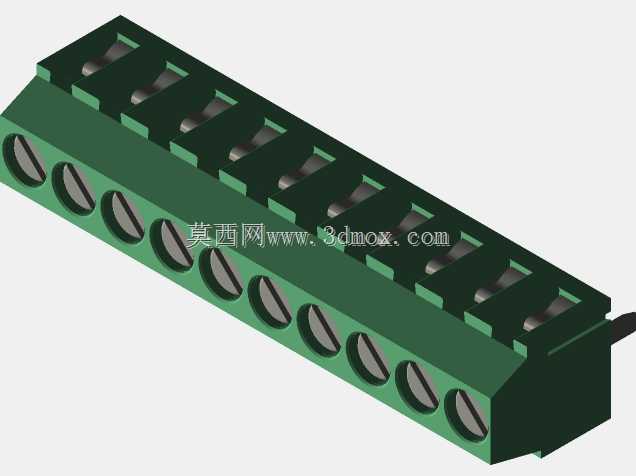

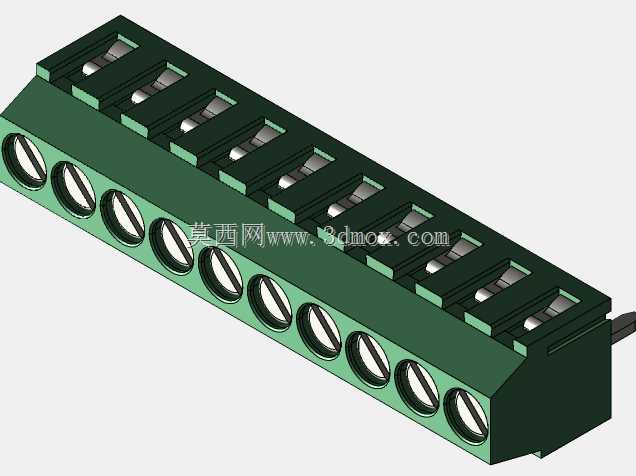

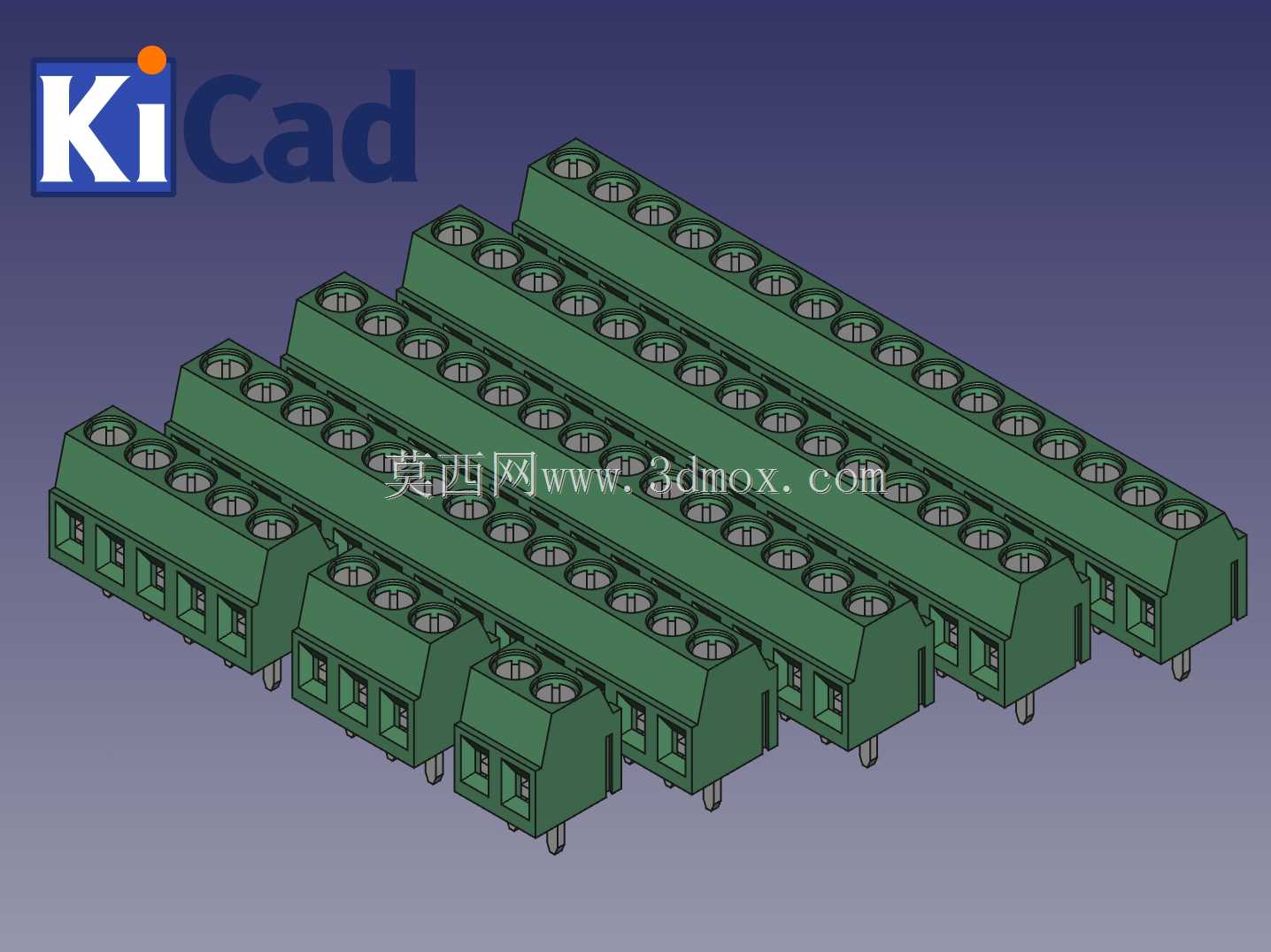

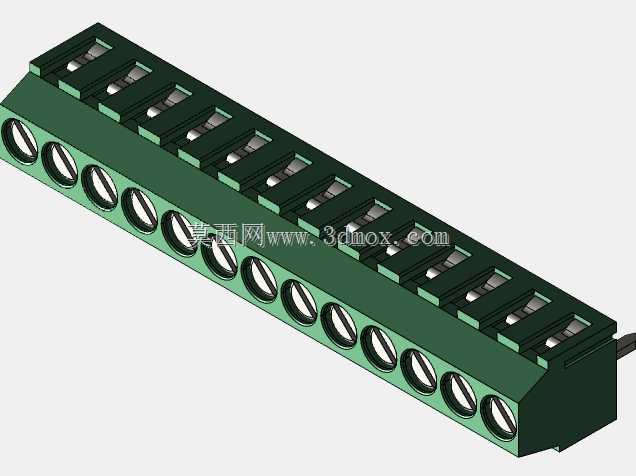

　　锁紧结构采用螺丝压接式设计，压接片采用带防滑齿的铜质冲压件，螺丝拧紧时压接片可自适应0.2-2.5平方毫米的单股或多股铜导线，压接后导线拉脱力满足行业通用的抗拉力要求，不会出现导线松脱、接触电阻过大的问题；基座采用绿色阻燃工程塑料注塑成型，绝缘等级满足低压电气设备的耐压要求，相邻pin位之间设置隔离筋，避免接线时导线毛刺外露造成相邻回路短路。多联拼接的结构设计可根据实际回路数灵活选用，从2位到12位的常规规格都能通过同套模芯拼接实现，不需要额外开制多套模具，降低生产端的模具成本；安装时仅需将端子插脚对准PCB上对应的安装孔位，过波峰焊即可完成固定，不需要额外的卡扣或螺丝辅助固定，适配SMT与波峰焊混合的板卡加工工艺。

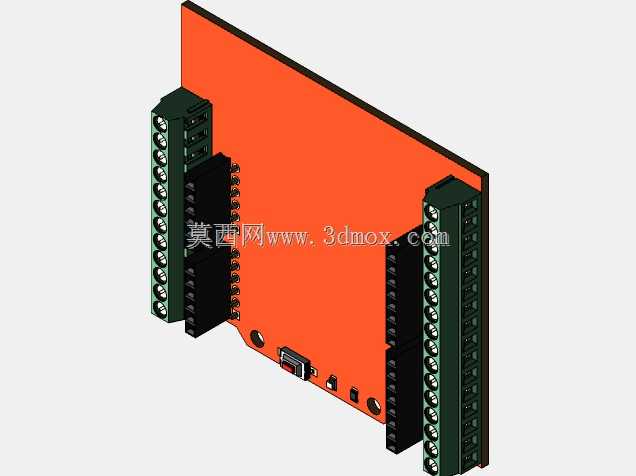

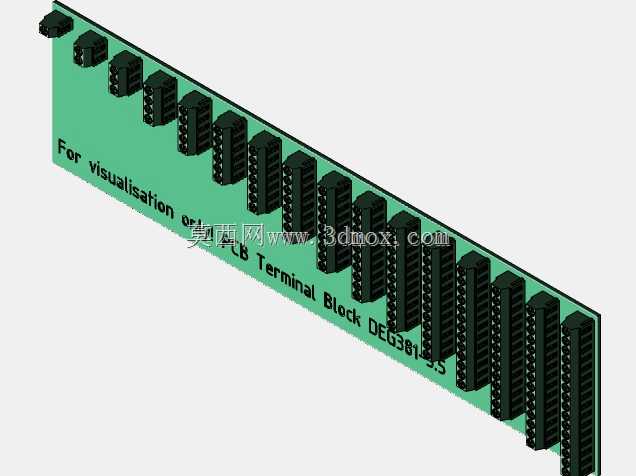

　　端子顶部的螺丝操作口预留足够的螺丝刀操作空间，使用常规十字螺丝刀即可完成接线操作，操作时不会因为空间过小出现螺丝刀打滑刮伤周边器件的问题；基座侧面设置拼接定位槽，多排端子并排安装时可通过定位槽对齐，保证整排端子的安装平整度，不会出现高低错位影响接线操作。在实际设备应用中，这类接线端子可承载最高10A的额定电流，适配AC250V以下的低压电气回路，在小型PLC扩展板、步进电机驱动板、传感信号转接模块上都能稳定工作，压接部位的接触电阻长期使用后不会出现明显升高，抗振动性能满足常规工业设备的使用要求，不会因为设备运行振动出现接线松脱的故障。
