逆向优化改进型FDM桌面级熔融沉积成型设备

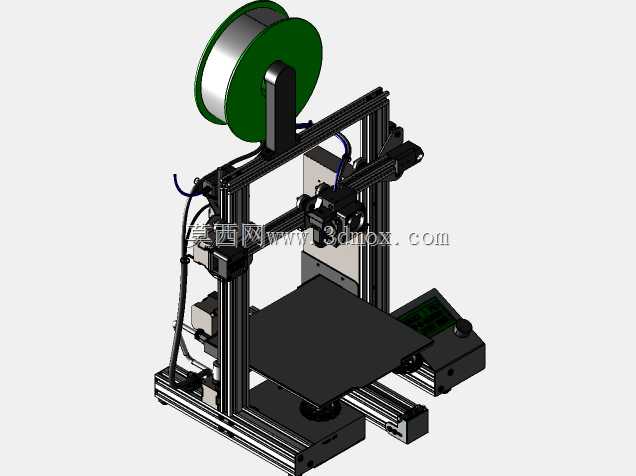

　　这款桌面级熔融沉积成型设备，是基于市面主流入门级FDM机型完成逆向重构后做的结构优化版本，整体采用2020系列铝型材搭建核心框架，型材拼接处采用角码加顶丝的锁紧方式，相比原版的冲压钣金拼接结构，框架的抗扭刚性提升明显，长时间连续打印作业时，框架的谐振偏移量能控制在0.05mm以内，能有效降低高速移动下的层纹错位问题。设备的成型平台采用滚珠丝杠配合直线导轨做Y向传动，相比原版的光轴滑轮结构，运动重复定位精度能稳定保持在0.1mm区间，平台调平结构采用四个角点的手拧螺母配合弹簧预紧，配合表面的磨砂聚酰亚胺贴膜，PLA、PETG等常用耗材的首层附着成功率有明显提升，不需要额外涂抹固体胶或者美纹纸辅助固定。顶部的耗材架采用悬臂式安装结构，

　　料卷支撑轴做了低阻尼转动设计，1kg标准规格的耗材卷安装后，送料时的拉扯阻力波动控制在极小范围，不会因为料卷转动卡滞导致送料不足引发的断料、缺丝问题。挤出机构采用近端双齿轮送料结构，送料齿轮的咬合力做了适配调整，既可以打印常规的1.75mm直径PLA耗材，也能稳定输送TPU等柔性耗材，不会出现柔性耗材弯折卡滞在送料路径里的问题。设备的控制盒集成在机身底座侧方，预留了显示屏安装位和操作旋钮的安装空间，走线全部沿着型材凹槽布置，用线卡做固定，避免运动过程中拖链剐蹭线材引发的信号干扰或者线材磨损问题。X轴的传动采用同步带配合直线光轴的组合，同步带张紧结构做了快调设计，不需要拆卸外罩就能直接调整皮带张紧度，日常维护的操作门槛大幅降低。

　　整机的安装边界预留了足够的操作空间，正面没有突出的结构件，更换喷嘴、清理平台残料、更换耗材等日常操作都可以在设备正面完成，不需要挪动设备位置。打印头部分做了散热风道的优化，喉管散热区的风道对准散热铝片，能持续带走热量避免耗材提前软化堵头，成型区的冷却风扇风道做了导流设计，吹向模型的气流更均匀，打印悬垂结构时的冷却效果更好，悬垂角度可以做到45度无明显下垂变形。设备的所有传动部件都预留了润滑注油位置，日常保养时不需要拆解结构就能直接给导轨、丝杠加注润滑脂，长期使用的维护成本更低。
