重载型剪叉式液压举升设备结构设计

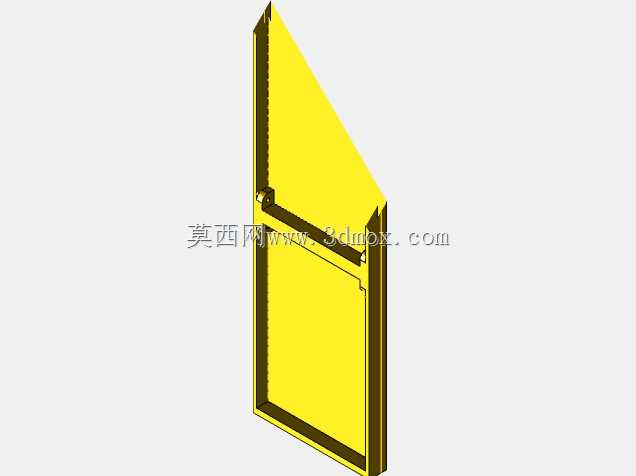

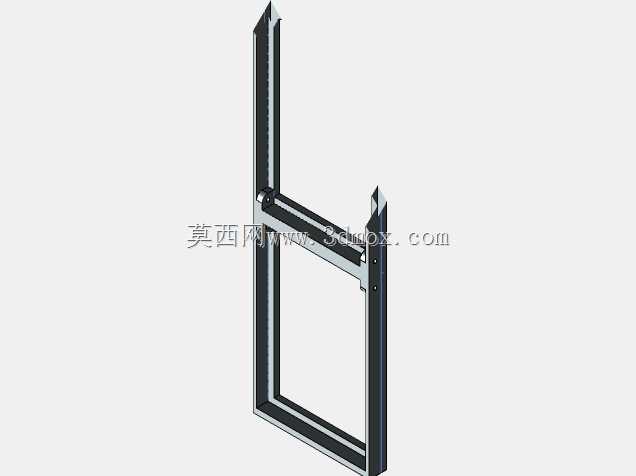

　　在重型工件转运、生产线工位高度匹配、仓储重型物料堆垛、设备检修重载托举这类场景里，常规单臂举升或者轻载剪叉结构往往扛不住持续的大载荷冲击，尤其是需要承载数吨级工件、同时要求升降过程全程平稳无偏载的工况，双组剪叉臂配合液压驱动的举升结构，是目前工程现场验证下来可靠性最高的方案之一。这套结构的设计核心，首先是解决重载下的结构刚度问题，上下平台均采用矩形型钢焊接的框架式结构，上平台的台面铺设整面钢板，避免局部载荷集中导致的台面变形，下框架则预留了地脚安装的固定孔位，安装时可以通过膨胀螺栓直接固定在硬化混凝土地面，也可以根据使用需求加装脚轮做成移动式结构，安装边界的预留孔位按照通用工业安装标准设计，孔距适配多数车间现有安装点位，

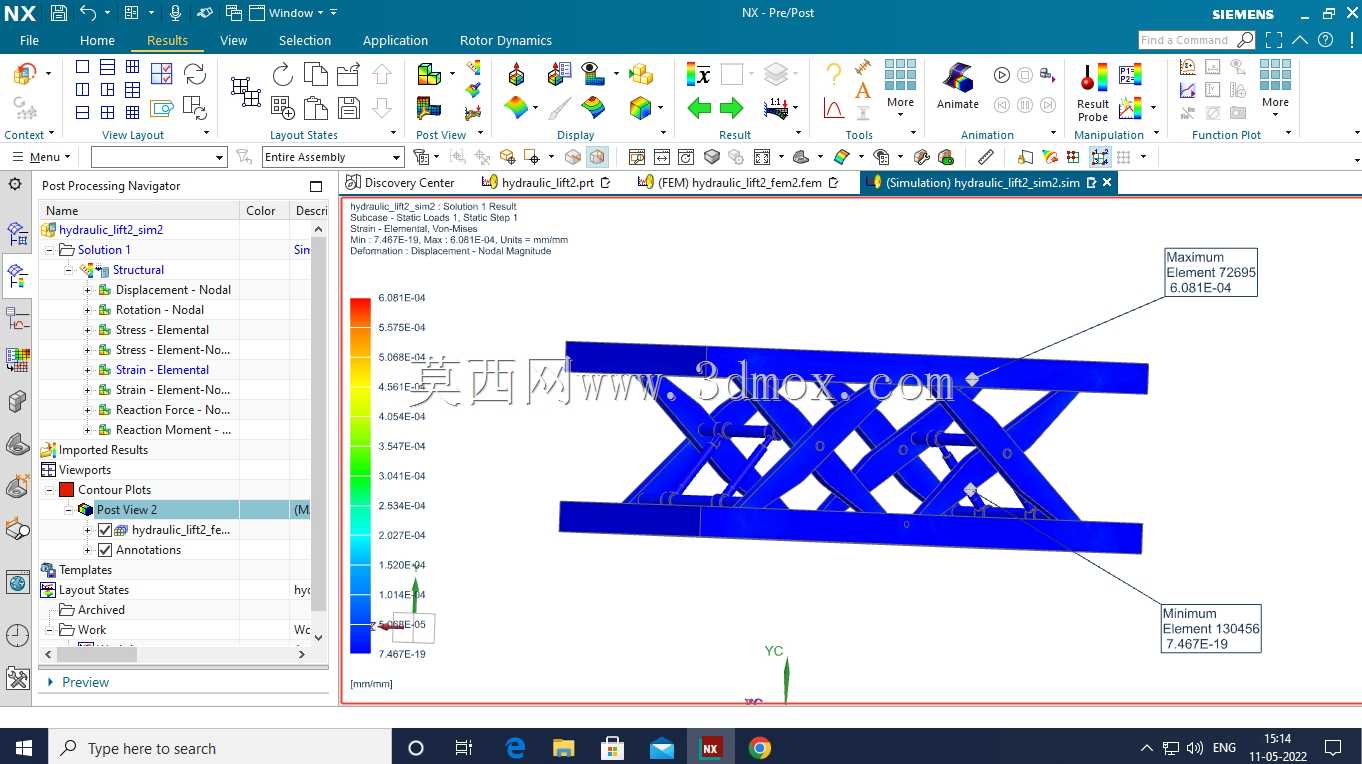

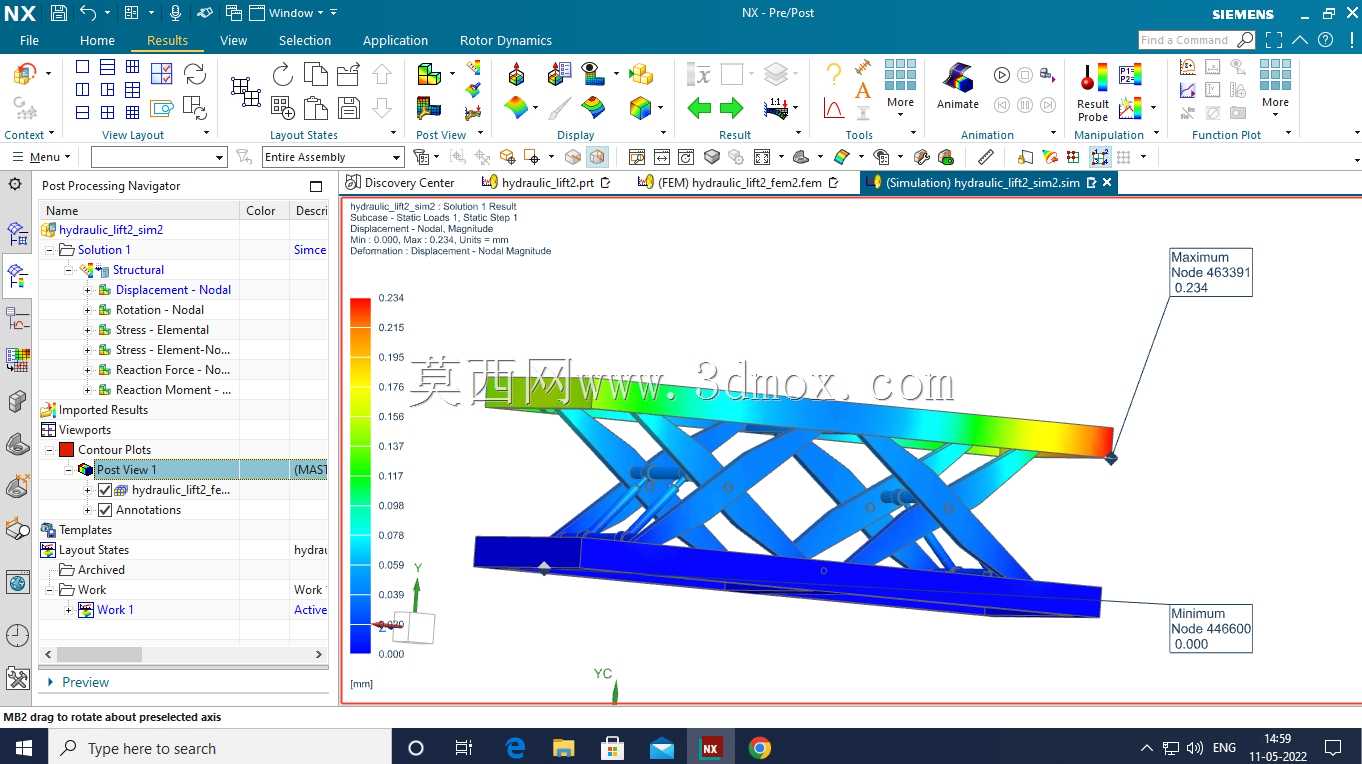

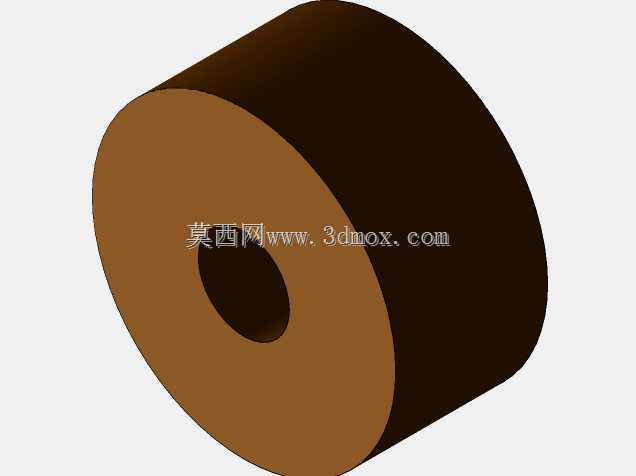

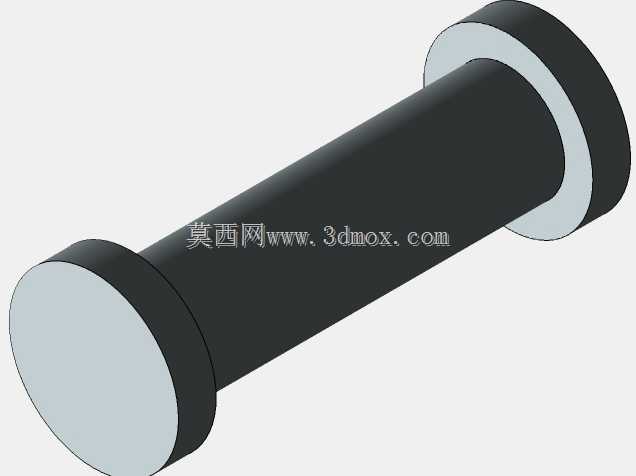

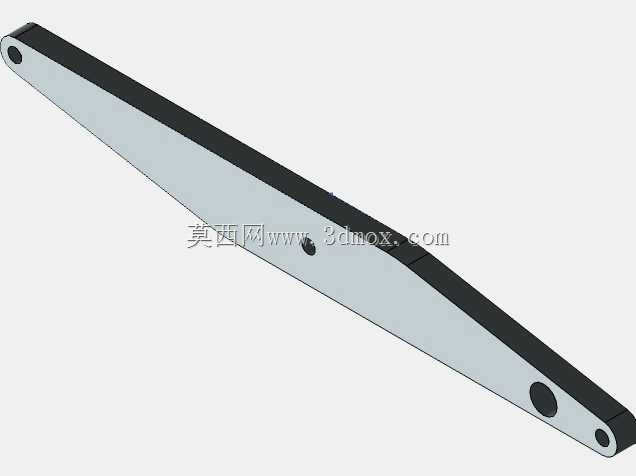

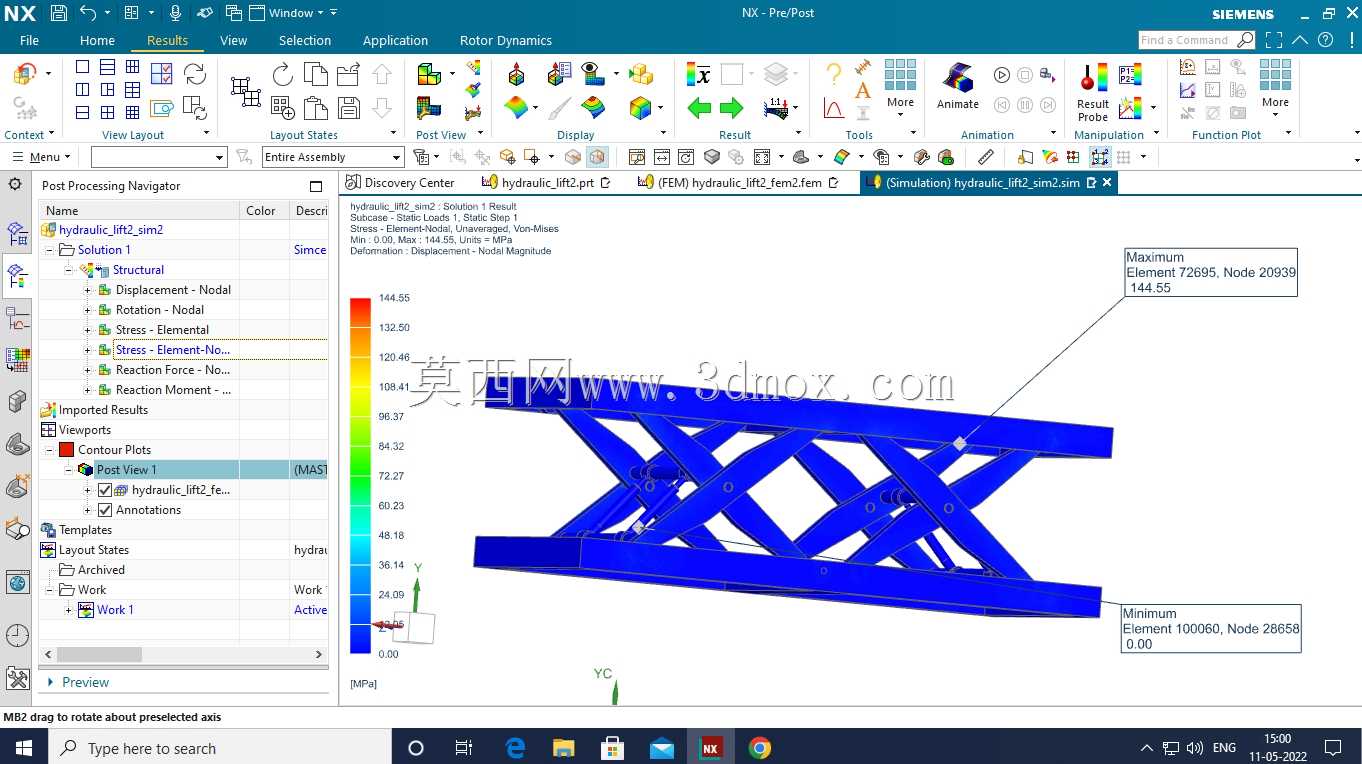

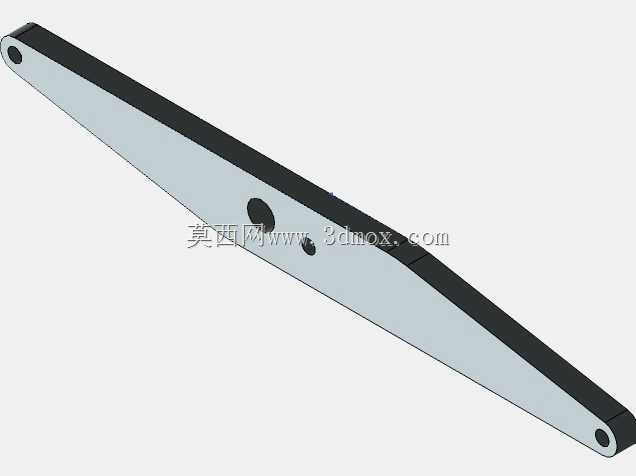

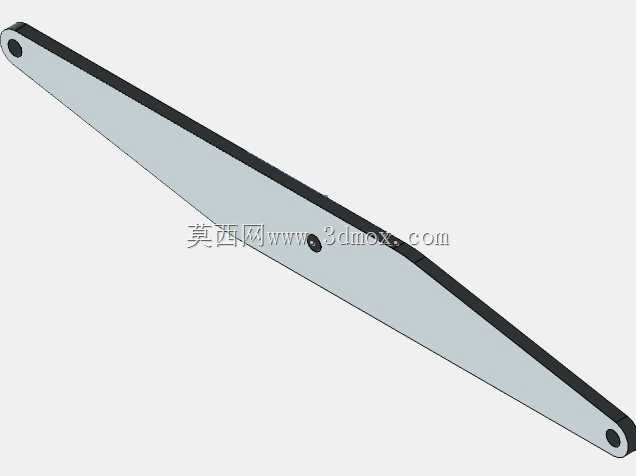

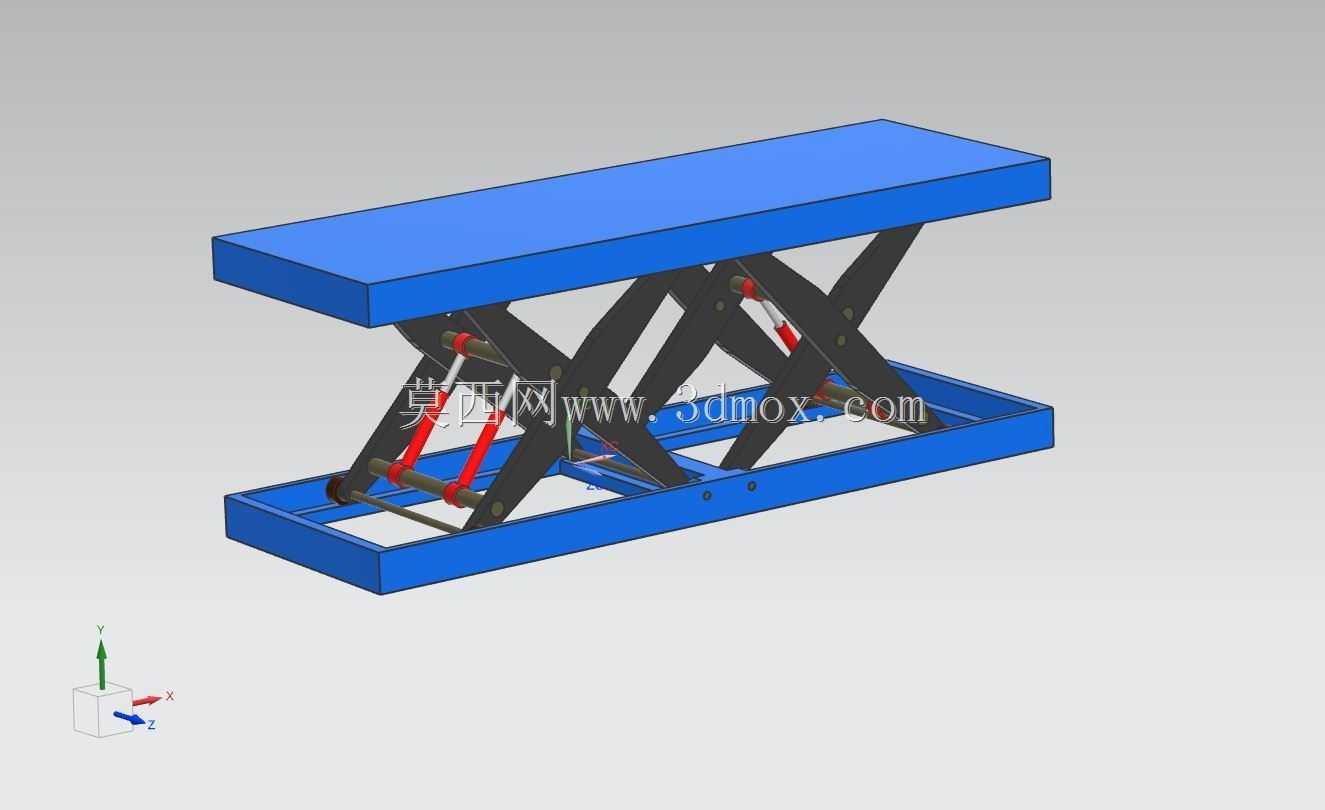

　　不需要额外做基础改造。剪叉臂的排布采用双层交叉剪叉的对称布局，左右两组剪叉臂通过中间的铰接轴同步联动，每一组剪叉臂的铰接点都加装了自润滑铜套，避免长期重载往复运动出现铰接点卡滞、磨损间隙过大的问题，剪叉臂的型材选用厚壁矩形管，通过有限元校核在额定满载工况下的最大变形量控制在千分之一以内，完全满足重载工况下的刚度要求。驱动部分采用双液压缸同步驱动的方案，两个液压缸分别布置在左右两组剪叉臂的受力点位置，液压缸的铰接点位置经过反复优化，在举升初始阶段也就是剪叉臂收拢状态下，液压缸的出力臂最长，能最大化降低初始举升的系统压力，避免启动瞬间压力过高导致的液压冲击，同时液压管路的布置沿着剪叉臂的内侧走线，通过管卡固定在臂架上，

　　避免升降过程中管路被挤压、拉扯出现破损。这套设备的实际用途覆盖多个工业场景，在机加工车间可以用来托举重型机床的工件，调整工件和机床主轴的高度差，方便操作人员装夹找正；在物流仓储场景可以配合叉车完成重型托盘的升降堆垛，替代固定的登高作业平台；在设备检修场景可以托举重型电机、减速机这类部件，完成设备的拆装对位，不需要额外调用大型起重设备，大幅提升狭小空间内的作业效率。设计过程中特意做了偏载工况的校核，即使载荷集中在台面的边角位置，剪叉臂的同步联动结构也能保证台面始终保持水平，不会出现侧倾的风险，上下行程的极限位置都预留了机械限位块，配合液压系统的行程开关，能避免超行程运行导致的结构硬碰撞。外形尺寸方面，

　　收拢状态下的整体高度控制在300毫米以内，方便低矮空间的收纳和转运，最大举升高度可以根据使用需求调整剪叉臂的长度，常规款的最大举升高度能达到1200毫米，完全覆盖多数工业场景的高度调节需求，台面的长宽尺寸按照通用工业托盘的尺寸设计，适配标准尺寸的物料托盘，不需要额外制作适配工装。结构的维护点也做了针对性优化，所有铰接点的润滑注油嘴都布置在臂架外侧，日常维护时不需要拆解结构就能完成注油保养，液压缸的安装位置预留了足够的拆装空间，后期更换密封件或者维护液压缸时不需要整体拆解举升结构，能大幅降低后期的维护成本。液压系统的接口采用标准的高压液压接头，适配车间通用的液压站配置，用户可以根据自身的载荷需求选配对应压力等级的液压站，不需要对结构做额外修改。整套结构的受力传递路径非常清晰，上平台的载荷通过剪叉臂的铰接点均匀传递到下框架，再通过下框架的安装面传递到地面，没有应力集中的薄弱点，长期满载运行也不会出现结构疲劳开裂的问题。
