14吨农用自卸饲料运输挂车结构设计

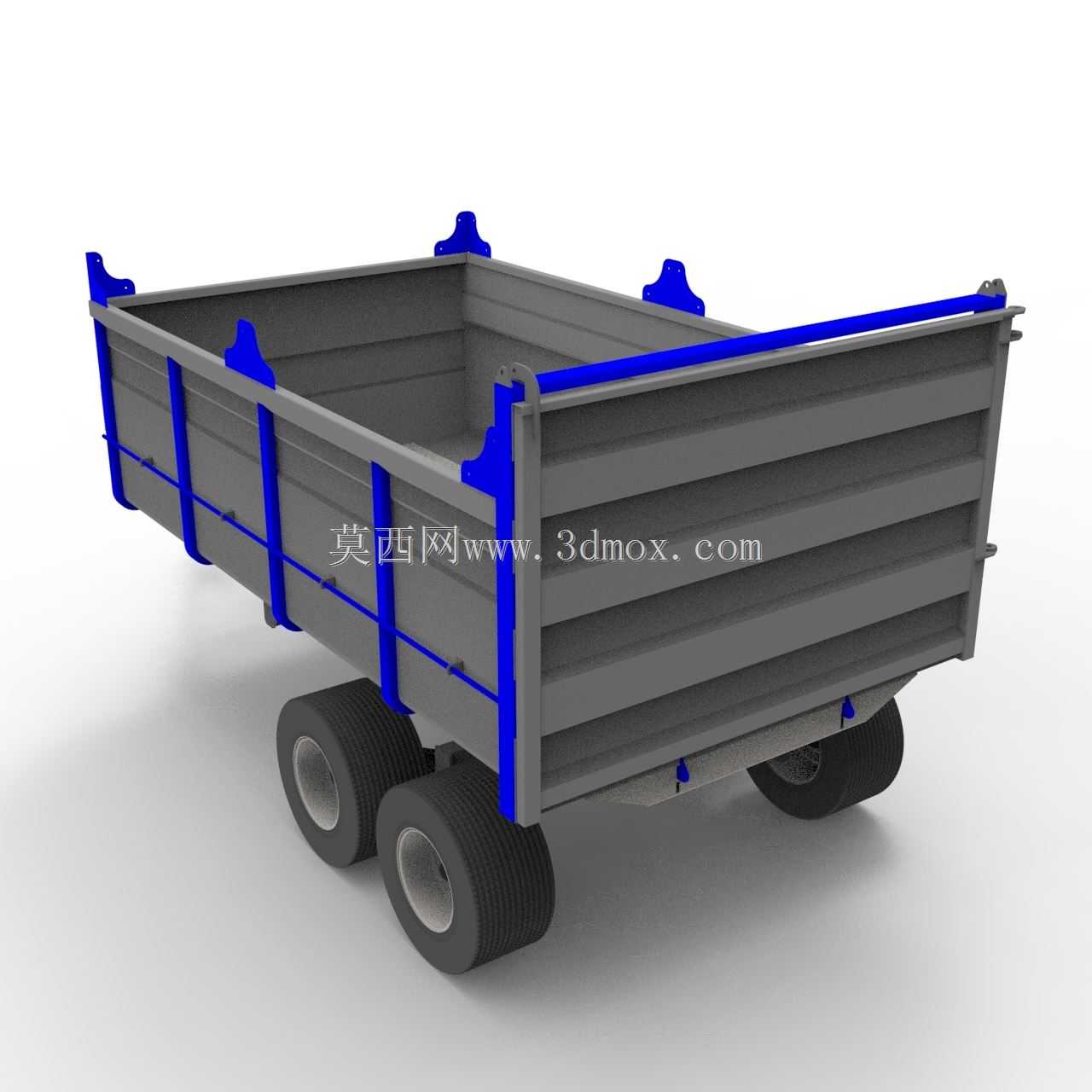

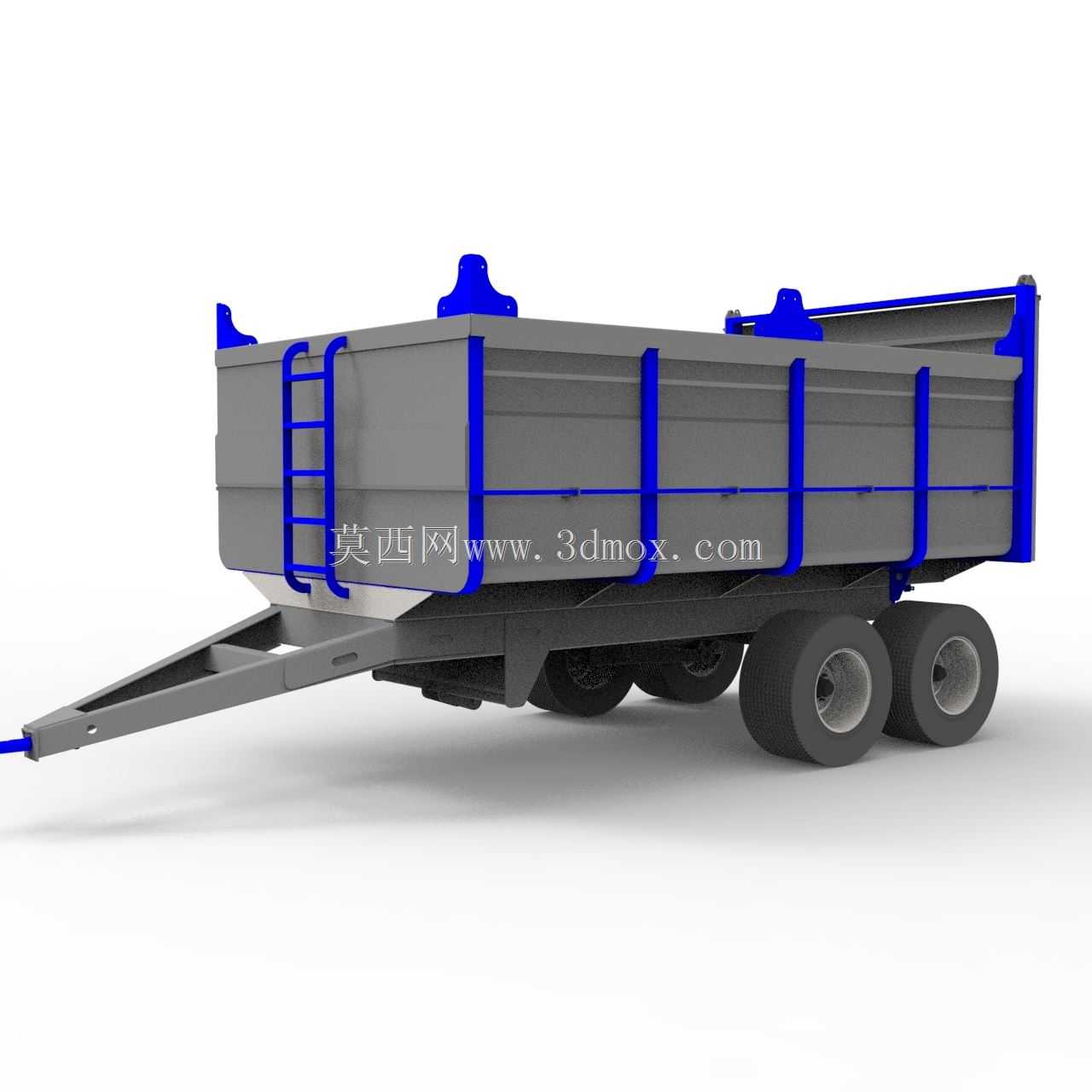

　　这款14吨级农用运输挂车，主要面向规模化农牧场的青贮饲料、散装谷物、农牧场废弃物等散状物料的场内转运与短距离运输作业，适配大马力农用拖拉机作为牵引动力，可覆盖农牧场从田间到储料窖、从储料区到饲喂区的全链路散料转运需求，解决传统农用运输车载重不足、卸料效率低的痛点。整体采用牵引架前置的单轴双胎布局，底盘主梁采用矩形型钢焊接框架结构，牵引端设置标准牵引销连接结构，可匹配多数农用拖拉机的后牵引挂接装置，挂接后整机转弯半径适配农牧场内部3.5米宽度的硬化作业道路，满足田间非硬化路面的通行通过性要求。料斗部分采用侧围加强筋+底板耐磨衬板的焊接结构，料斗顶部设置可折叠的防护篷布安装位，可避免运输过程中轻质饲料被风吹散、雨天物料进水变质；

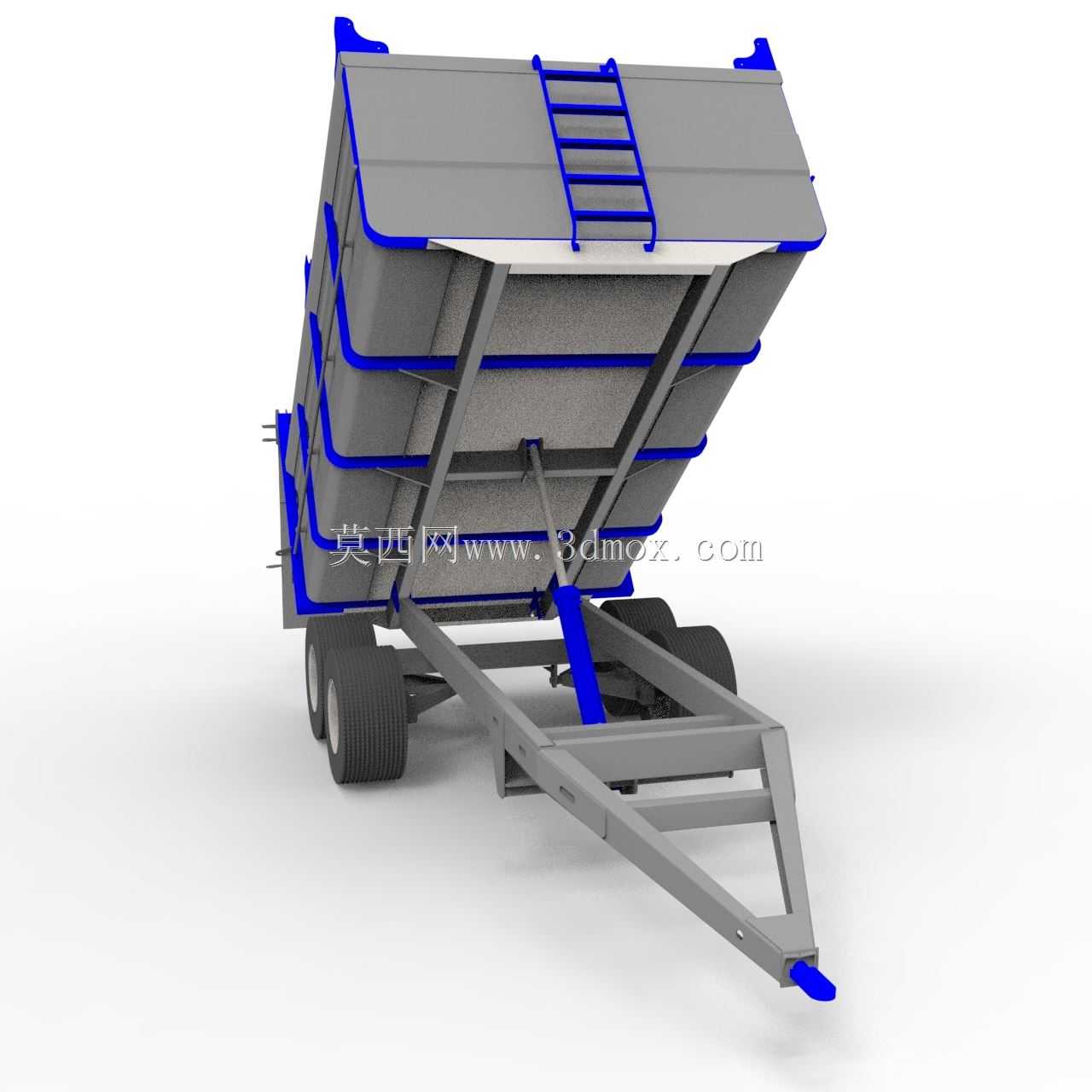

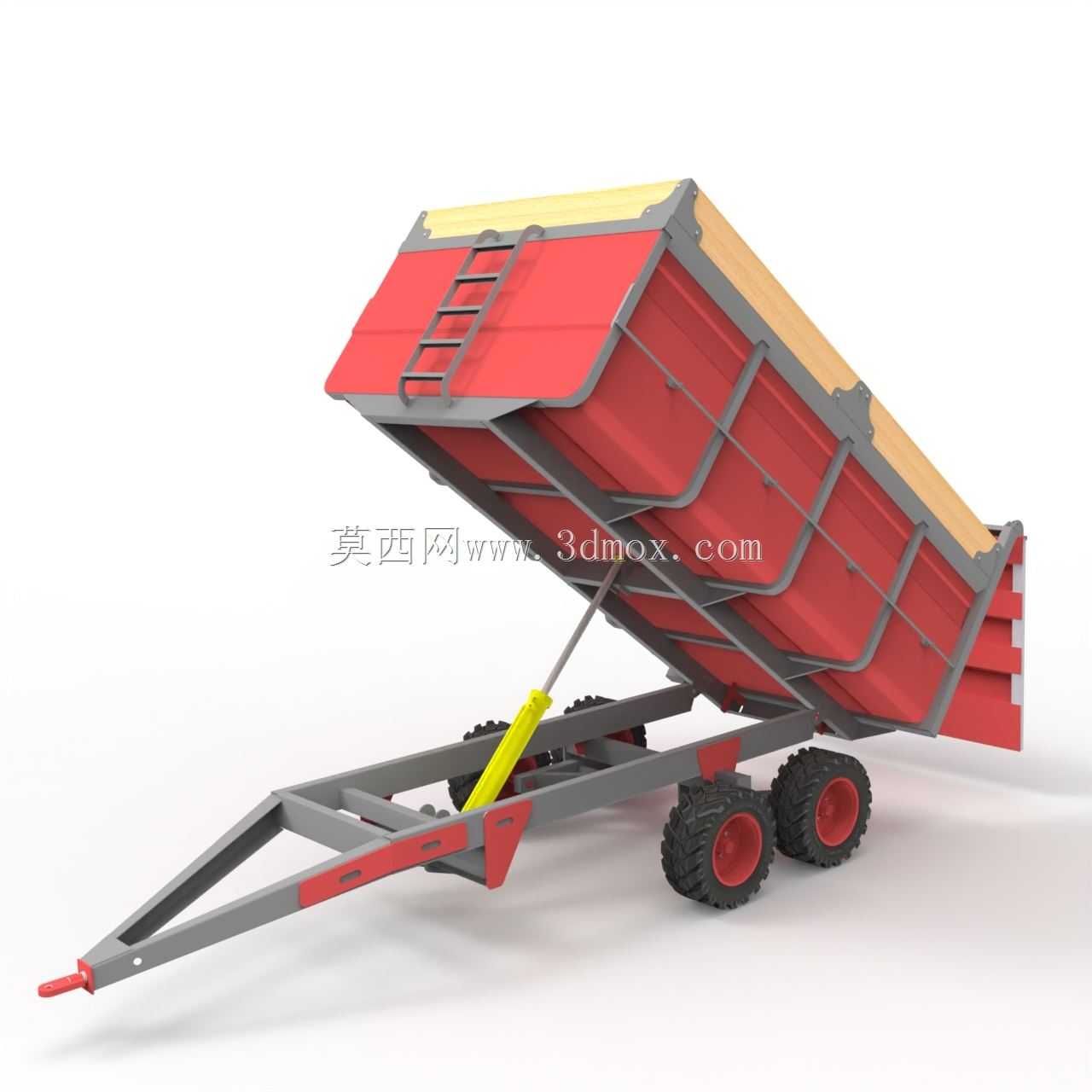

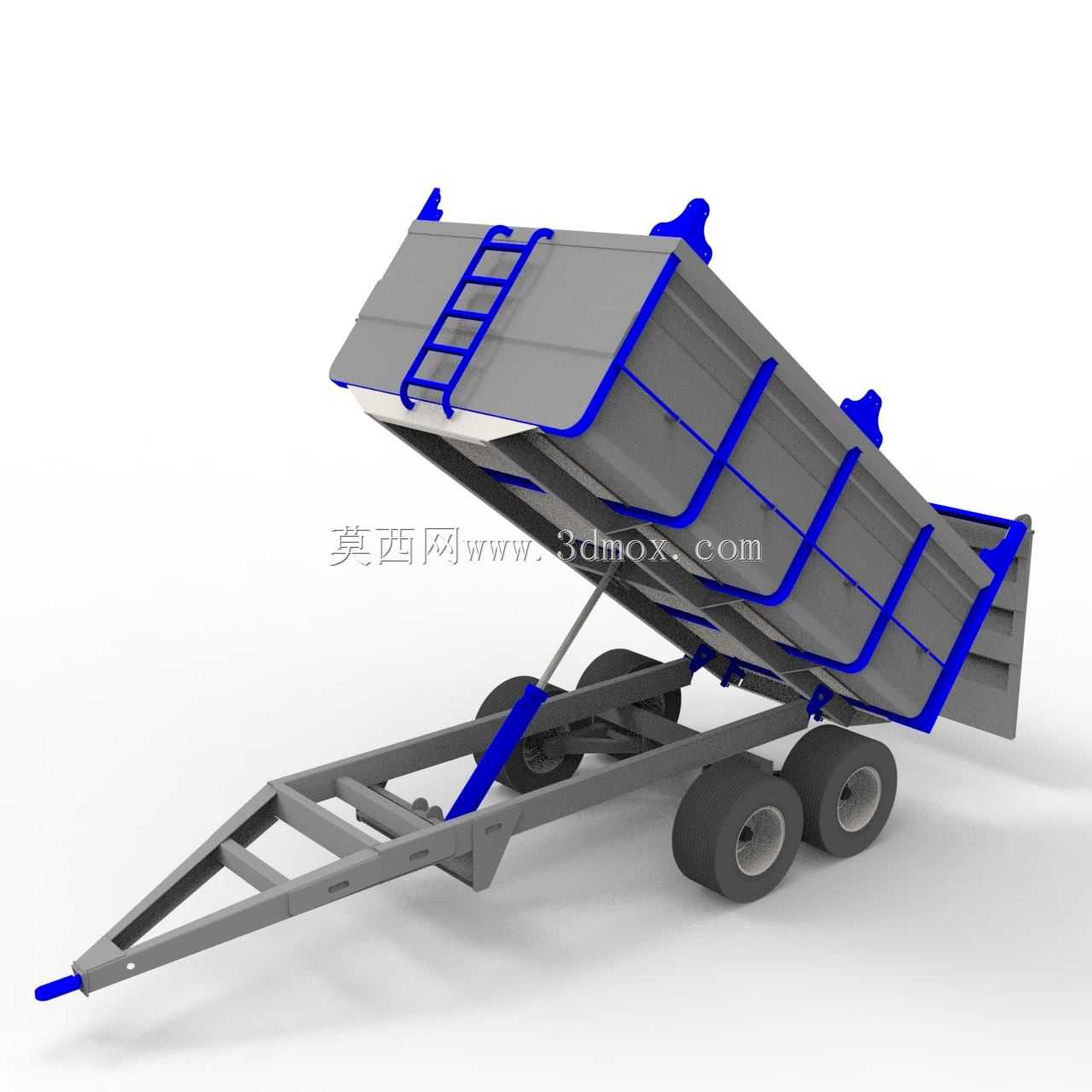

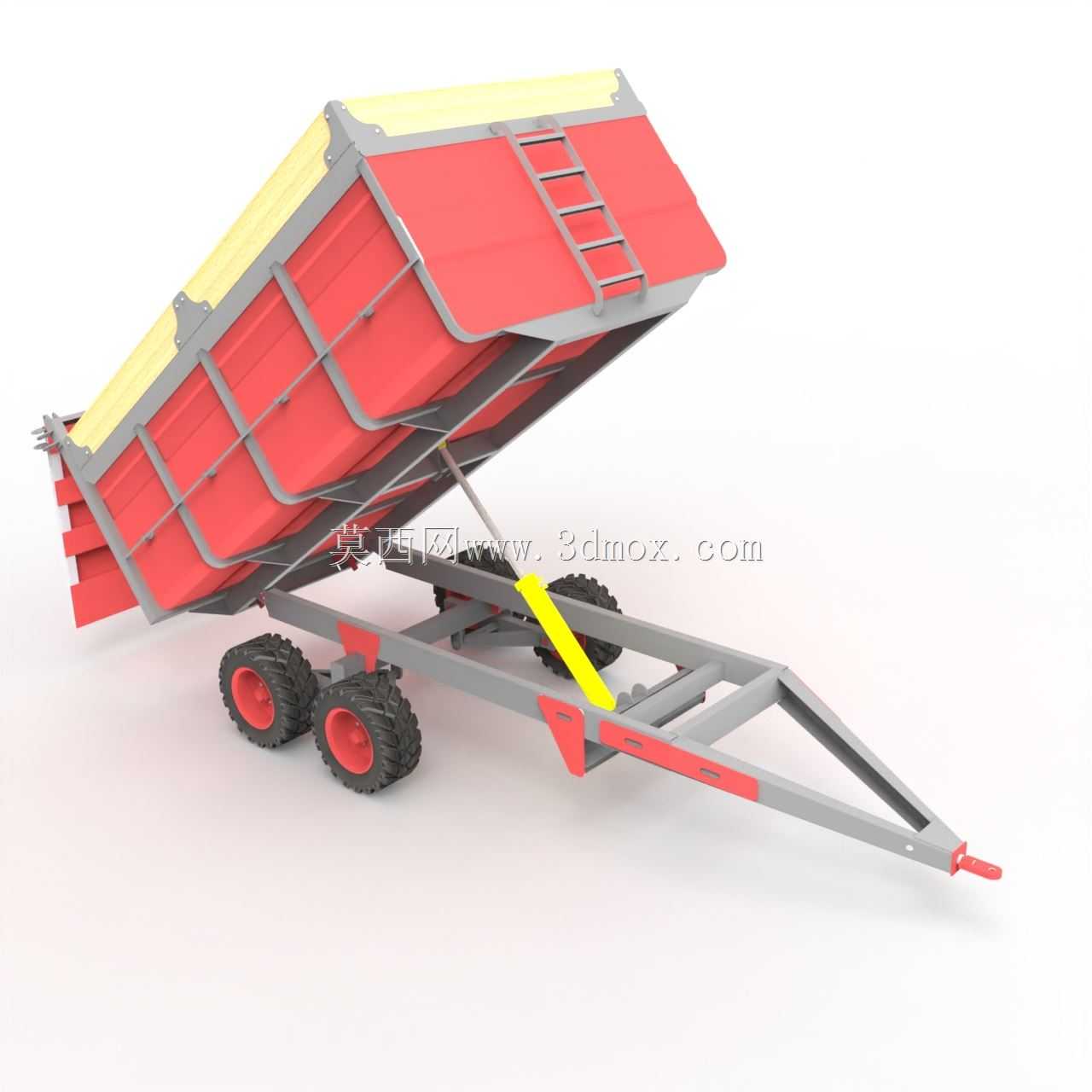

　　料斗尾部设置可自动开合的卸料挡板，举升卸料时挡板随料斗倾斜角度增大自动开启，无需人工手动操作解锁。举升机构采用单级前置液压油缸布置，油缸下支点固定在底盘主梁中部位置，上支点连接在料斗前端底部的加强支座上，举升角度可达45度，可实现散状物料的快速重力卸料，单次卸料时长不超过40秒，针对含水率较高的青贮饲料，料斗内壁做了平滑过渡处理，无直角积料死角，避免物料粘附残留。行走系统采用双组重载农用轮胎配置，单轮承载匹配14吨总载重的载荷要求，轮距适配农牧场常见的田间作业垄距，避免作业时碾压作物；底盘设置机械式驻车制动结构，挂接断开时可通过手动锁止实现驻车固定，防止坡道溜车。设计过程中重点校核了满载举升工况下的底盘主梁挠度、

　　料斗侧围的抗变形能力，以及液压油缸的推力匹配参数，所有焊接位置均做了应力释放处理，避免长期重载作业出现焊缝开裂问题；牵引架部分做了上下摆角的冗余设计，可适配田间非硬化路面的起伏颠簸，减少牵引部位的冲击载荷。料斗侧面设置爬梯结构，方便操作人员登上料斗顶部进行篷布遮盖、物料整理等作业，爬梯踏步做了防滑处理，适配农牧场泥泞、多尘的作业环境。
