罐式半挂运输槽罐三维结构设计

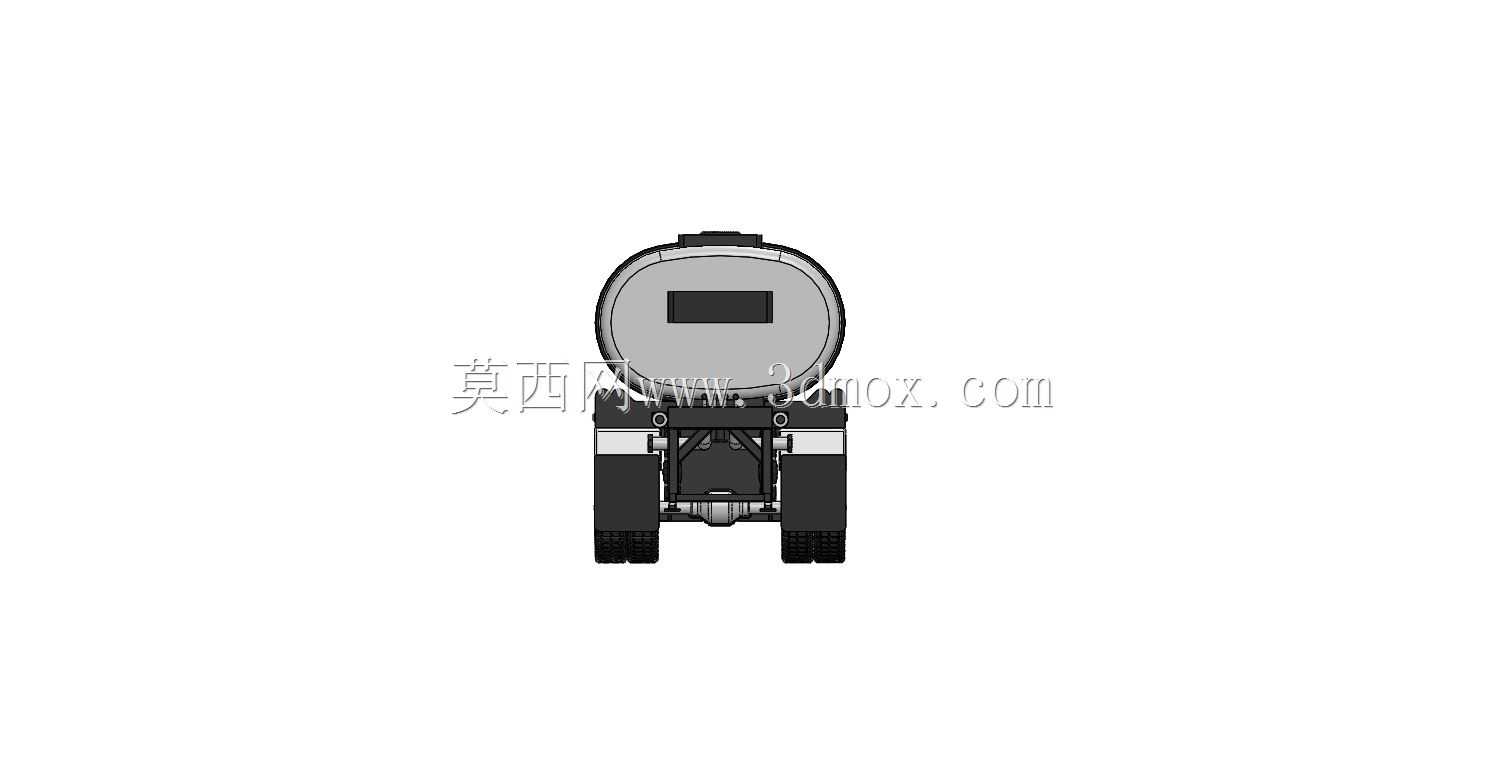

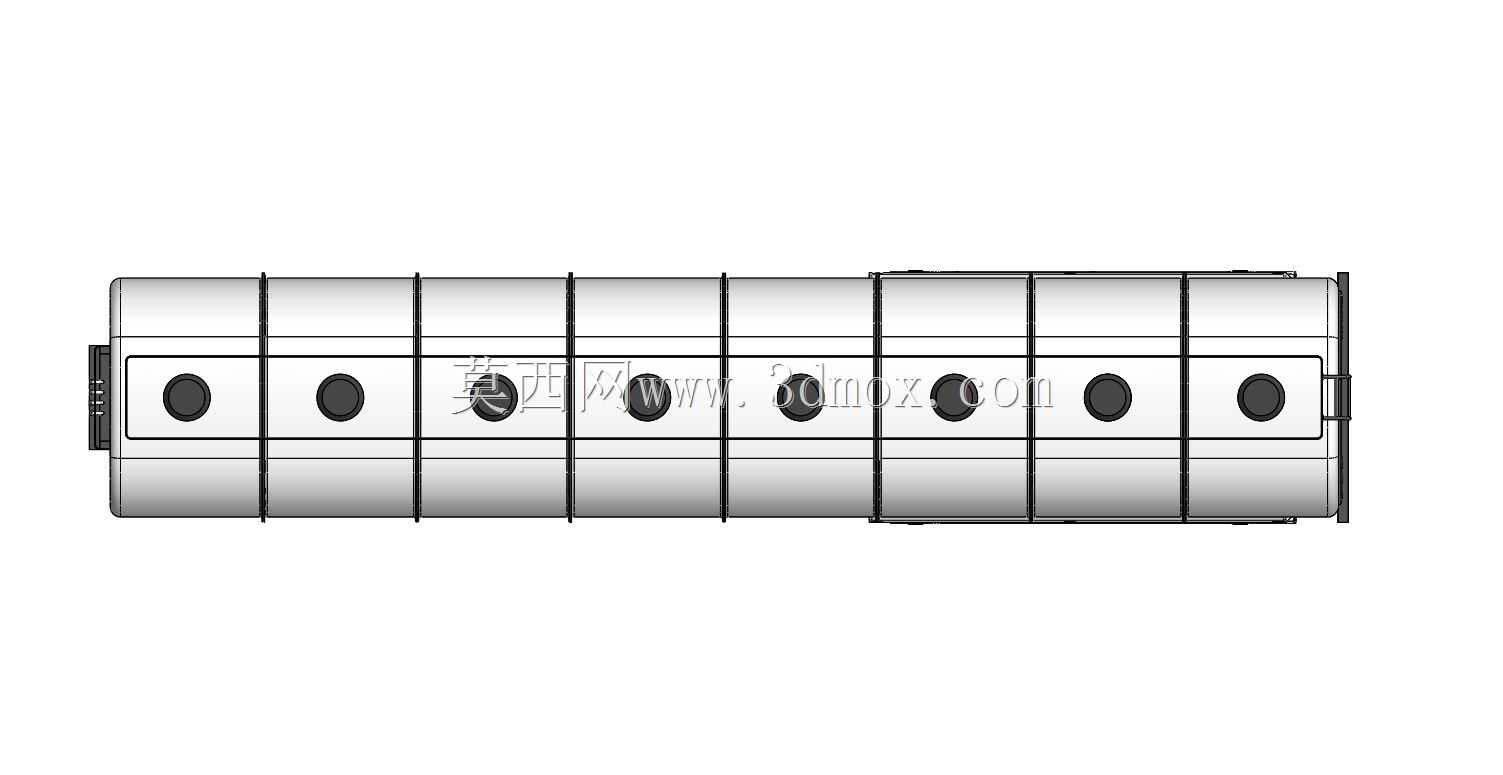

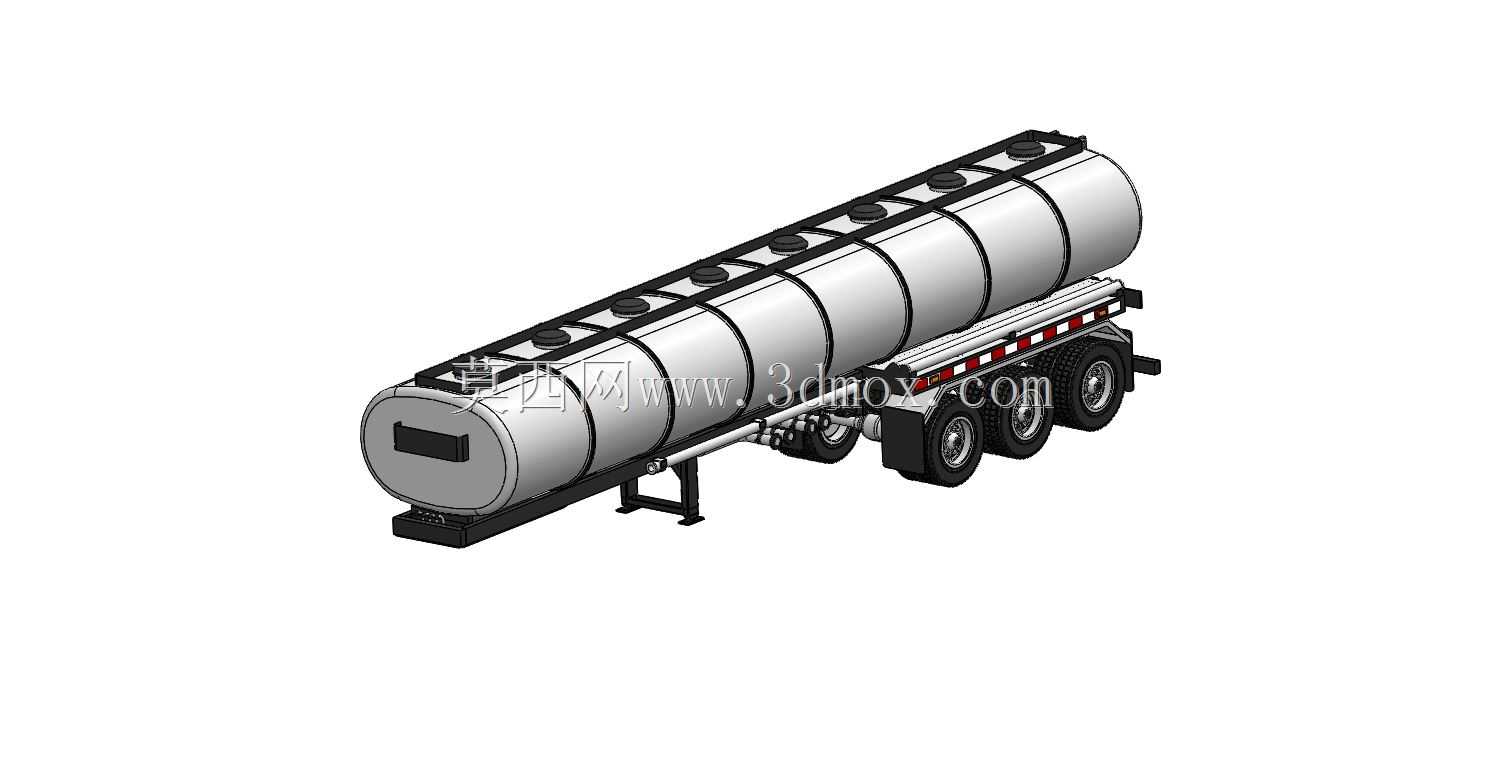

　　这款槽罐半挂结构主要面向液态物料公路长途转运场景，适配普通货运干线、厂区内部短驳等多类运输工况，可承担常温常压下非腐蚀性液态物料的盛装与转运任务，是散装液态物流环节的核心承载装备。设计阶段优先考虑罐体承载稳定性与行驶安全性，整体采用卧式圆柱罐体结构，相比方形储舱能更好分散内部液体的静压力，降低罐体局部应力集中风险，罐体外部沿轴向设置多道环形加强筋，既可以提升罐体抗形变能力，也能作为外部管线、操作走台的安装固定基座。罐体顶部沿轴向排布多组人孔与灌装接口，可满足不同点位灌装、检修人员进入罐体内部清理维护的需求，罐体底部设置卸料管路与支撑支腿，支腿采用低位支撑结构设计，在半挂与牵引车脱离停靠时，可稳定承托整个罐体与满载物料的重量，

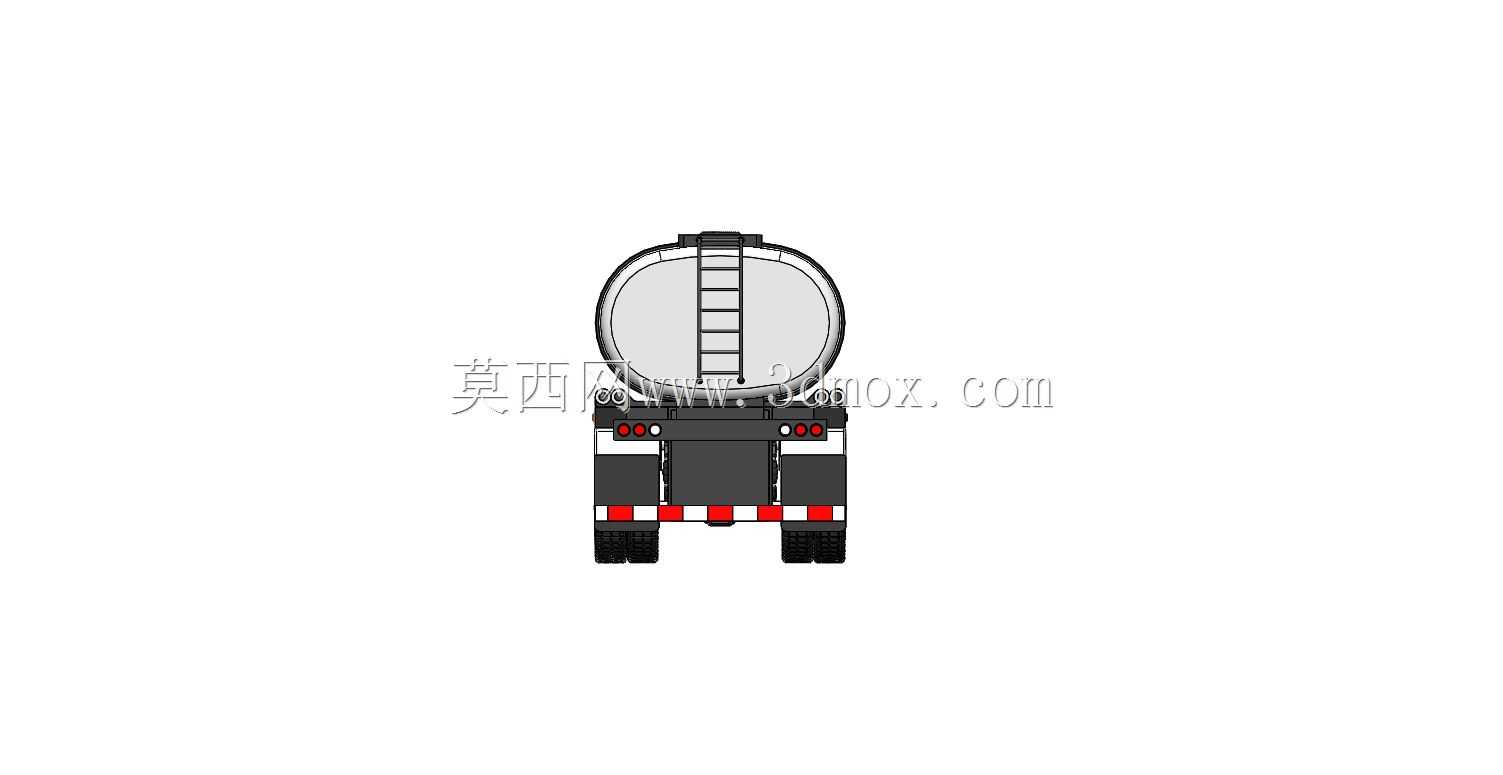

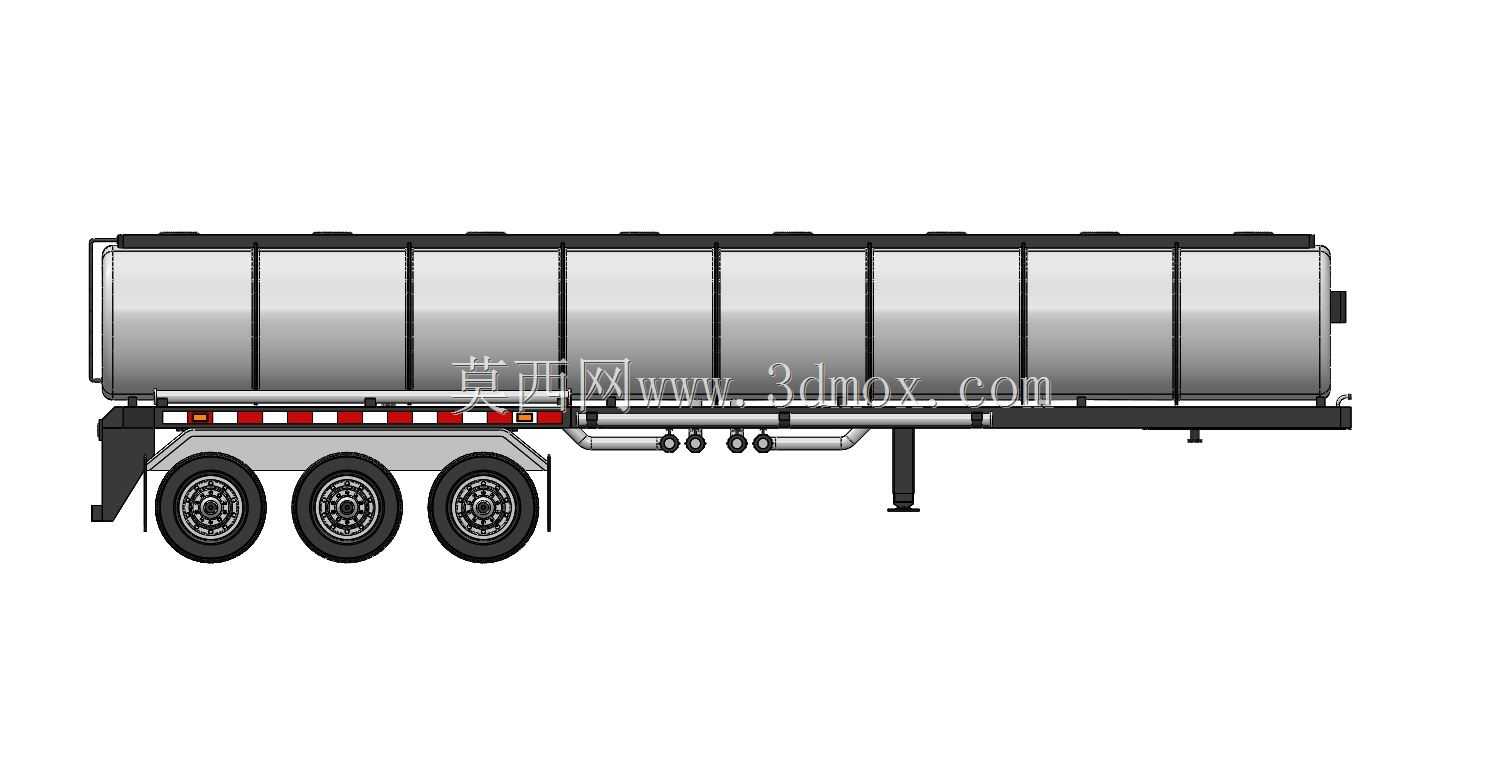

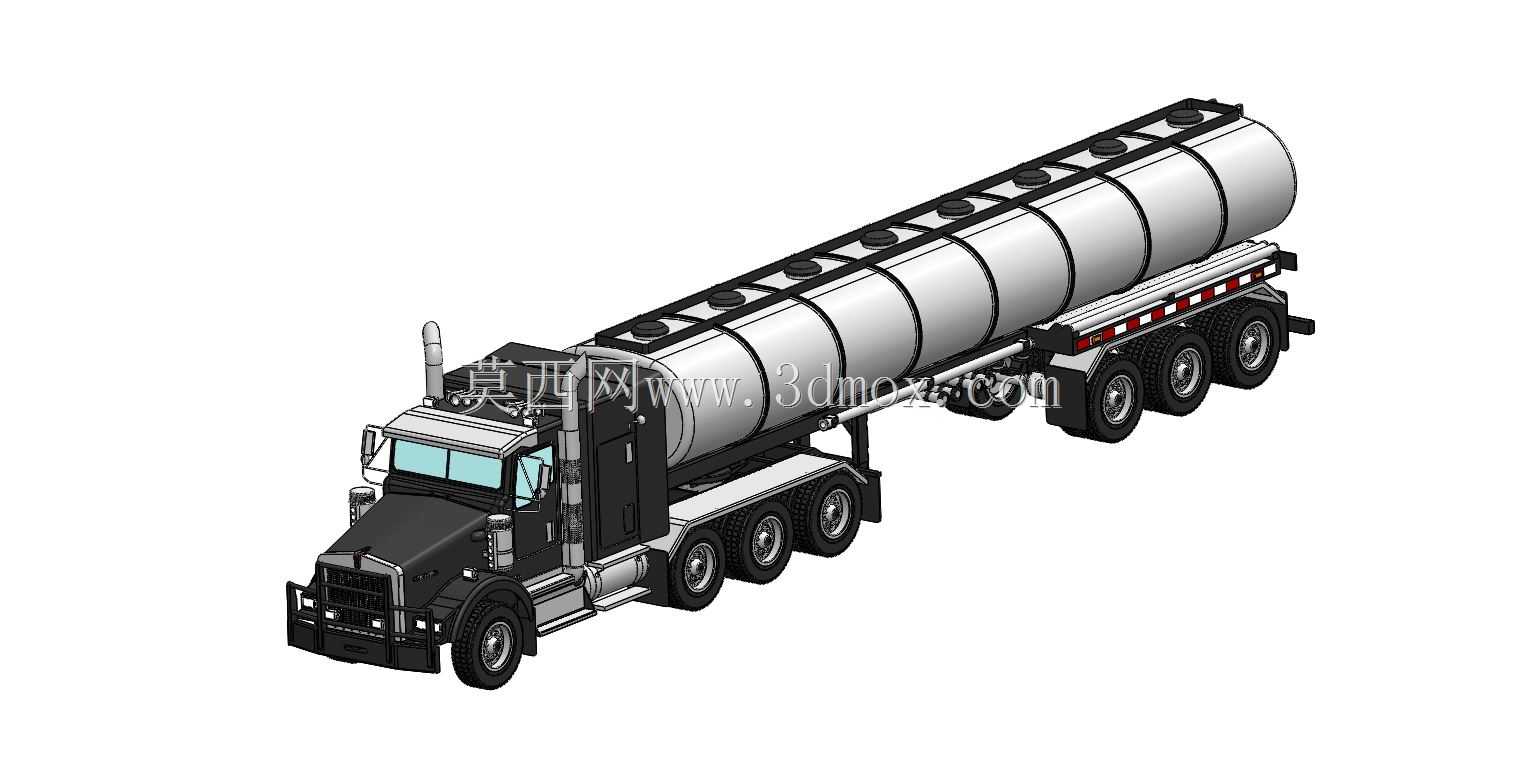

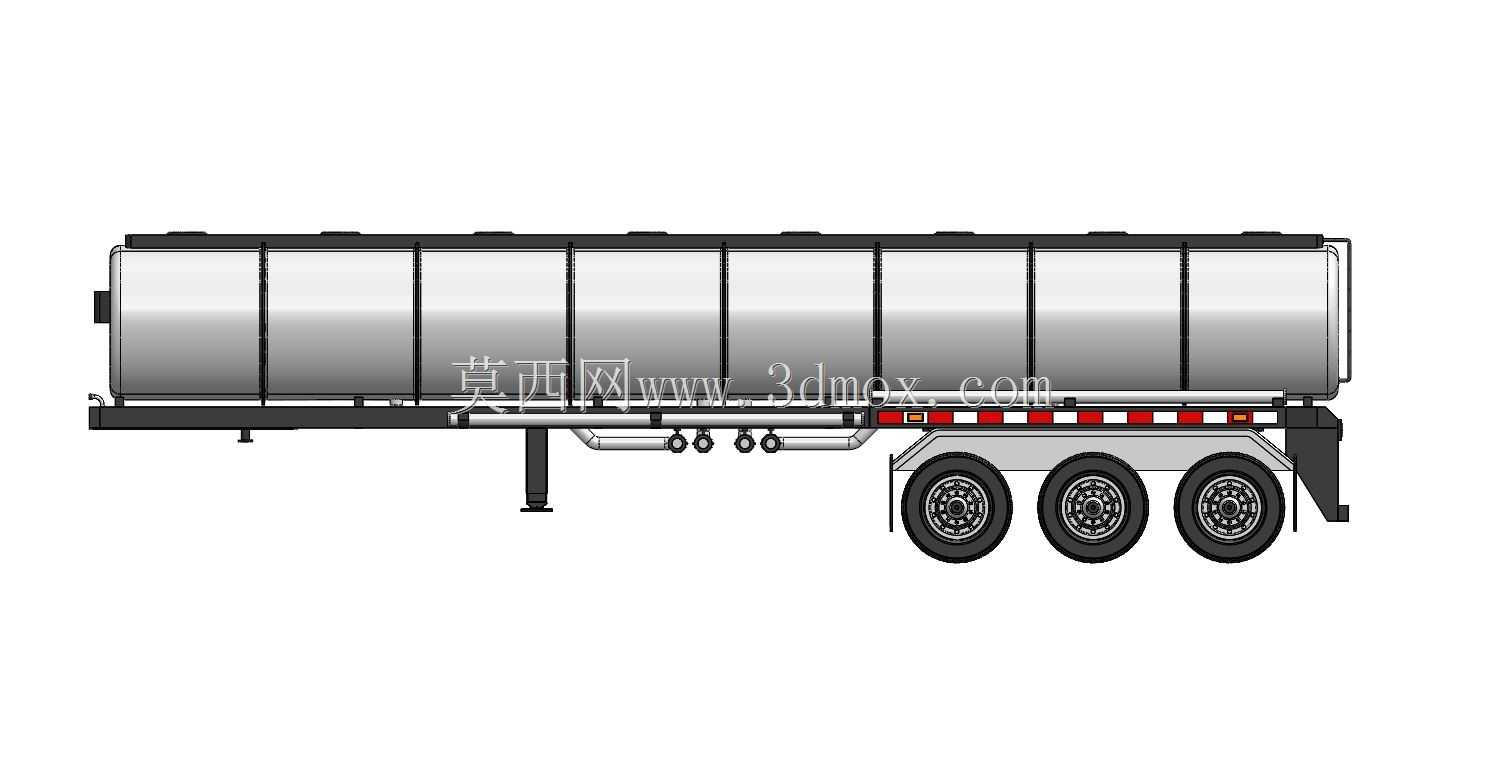

　　避免罐体倾翻。底盘部分采用三轴布局，匹配重载型悬挂结构，可分摊满载时的轴荷，满足公路运输的轴荷限值要求，底盘侧部设置防护栏与管线排布槽，将制动管路、卸料辅助管路规整收纳，避免行驶过程中管路被飞溅杂物击打损坏。整体外形尺寸长度为12100mm、宽度2400mm、高度3175mm，安装边界完全符合公路货运车辆外廓尺寸限值要求，可直接适配常规牵引车头的挂载接口，不需要额外做结构改制。设计过程中重点校核了罐体满载时的重心位置，将重心高度控制在合理区间，降低车辆转弯时的侧倾风险，同时对罐体与底盘副梁的连接点位做了加强处理，应对复杂路况下的交变载荷冲击，避免连接部位出现疲劳开裂。罐体尾部设置操作平台与卸料阀操作区，操作人员可站在平台上完成卸料接驳、阀门启闭操作，周边设置防护扶手保障作业安全，罐体前封头设置防波板结构，可削弱车辆急加速、急减速时内部液体的涌动冲击，提升行驶过程的稳定性。
