25吨侧翻式自卸半挂车结构设计

　　该侧翻式运输挂车主要面向散装物料短途转运、工程基建散料配送、矿山采掘面物料接驳等作业场景，可适配砂石、矿石、建筑渣土、粮食等散装货物的装卸运输需求，相比后翻式自卸挂车，侧翻结构可在狭窄作业场地完成卸货操作，对作业面的纵向空间要求更低，适合场地受限的厂区、矿区、乡镇基建现场使用。整车采用三轴重载底盘布局，承载结构围绕25吨额定载荷做应力分散设计，车箱主纵梁采用高强度钢折弯成型，横梁采用间隔布置的槽钢结构，既保证车箱整体抗扭刚度，又控制整车自重，避免无效载荷占用运输配额。车箱内部做了耐磨衬板铺设的预留设计，底板采用分段拼接结构，可针对局部磨损位置单独更换衬板，降低后期维护成本；侧翻铰接点布置在车箱一侧的纵梁上方，翻转时车箱绕铰接轴转动，

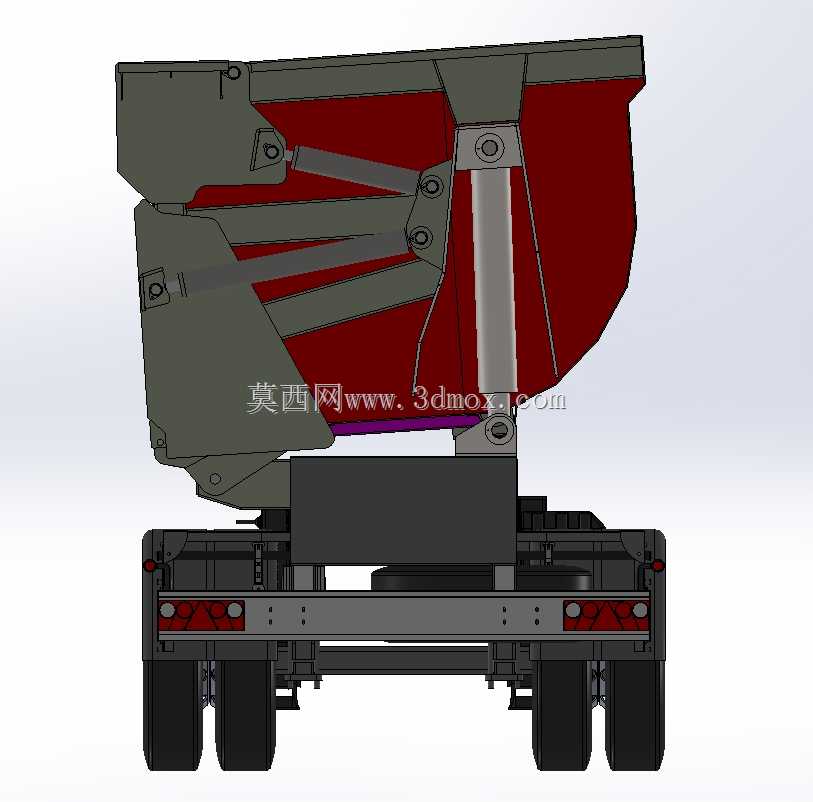

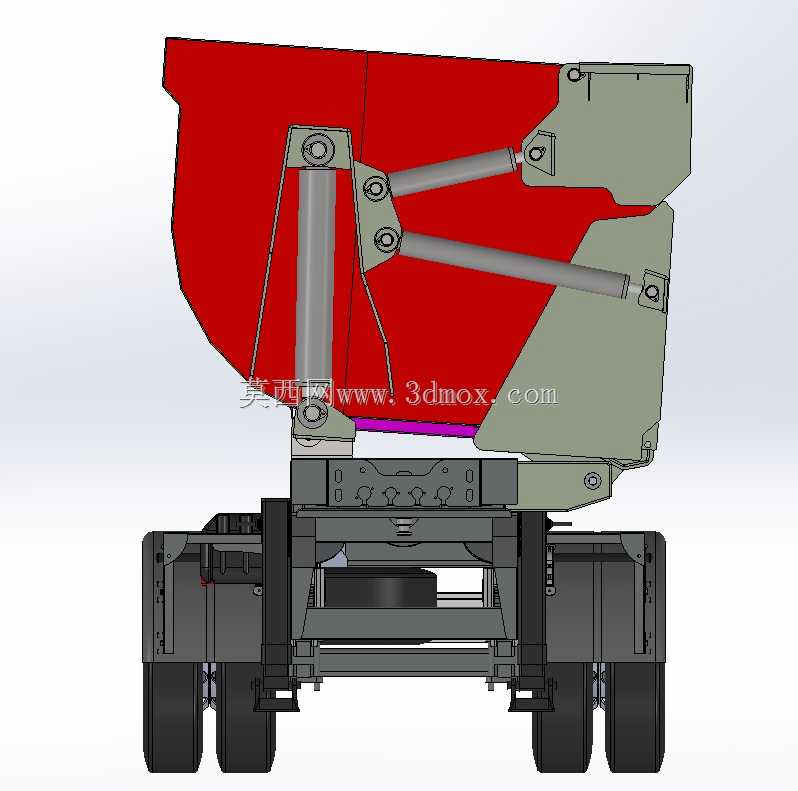

　　配合前端的液压举升机构完成卸货，举升角度可根据物料安息角调整，针对粘性物料可在车箱内侧加装振动辅助卸料结构，避免物料粘附车箱内壁残留。设计阶段重点校核了侧翻状态下的整车稳定性，铰接点位置、举升油缸支撑点、车箱重心三者的位置关系经过多轮迭代，避免卸货过程中出现整车侧倾失稳的风险；底盘悬挂采用重载钢板弹簧结构，适配非铺装路面的颠簸工况，车箱侧边的防护栏、尾部的挡泥结构均按照道路运输规范做了安装边界预留，可直接适配常规半挂车牵引销尺寸，与主流牵引车头完成挂接。阻尼结构布置在车箱与底盘连接位置，可缓冲行驶过程中车箱与底盘之间的冲击载荷，减少恶劣路况下车箱焊缝的疲劳应力，延长结构使用寿命；车箱前部的挡板做了加强筋布置，

　　避免急刹车时物料前冲撞击牵引机构，侧板采用上窄下宽的梯形截面，卸货时物料可沿侧板顺利滑落，不会出现卡滞。整车外形尺寸符合道路运输外廓限值要求，宽度控制在常规半挂车标准宽度范围内，长度适配25吨载荷下的车箱容积需求，安装边界预留了示廓灯、反光标识、侧防护装置的安装位，无需额外改动结构即可满足上路运营的规范要求。
