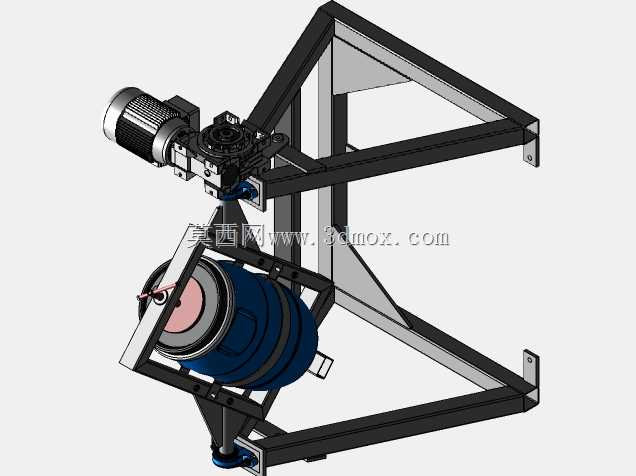

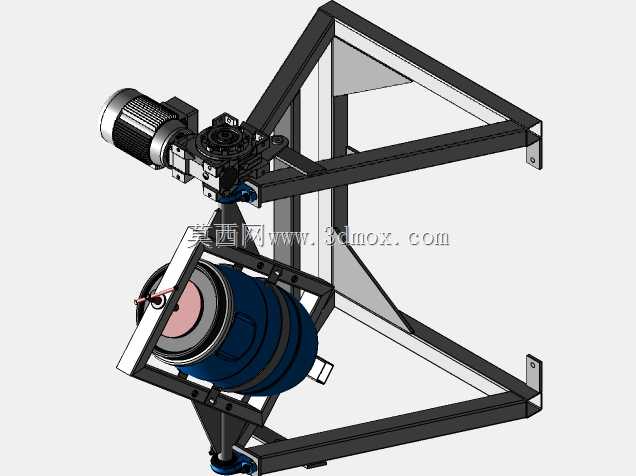

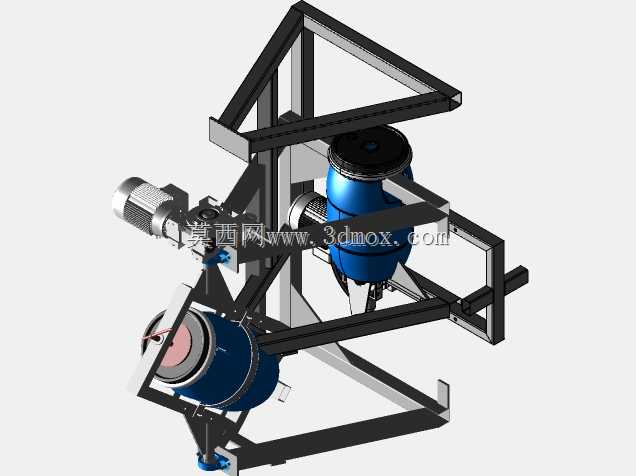

桶形箍式搅拌设备结构三维设计

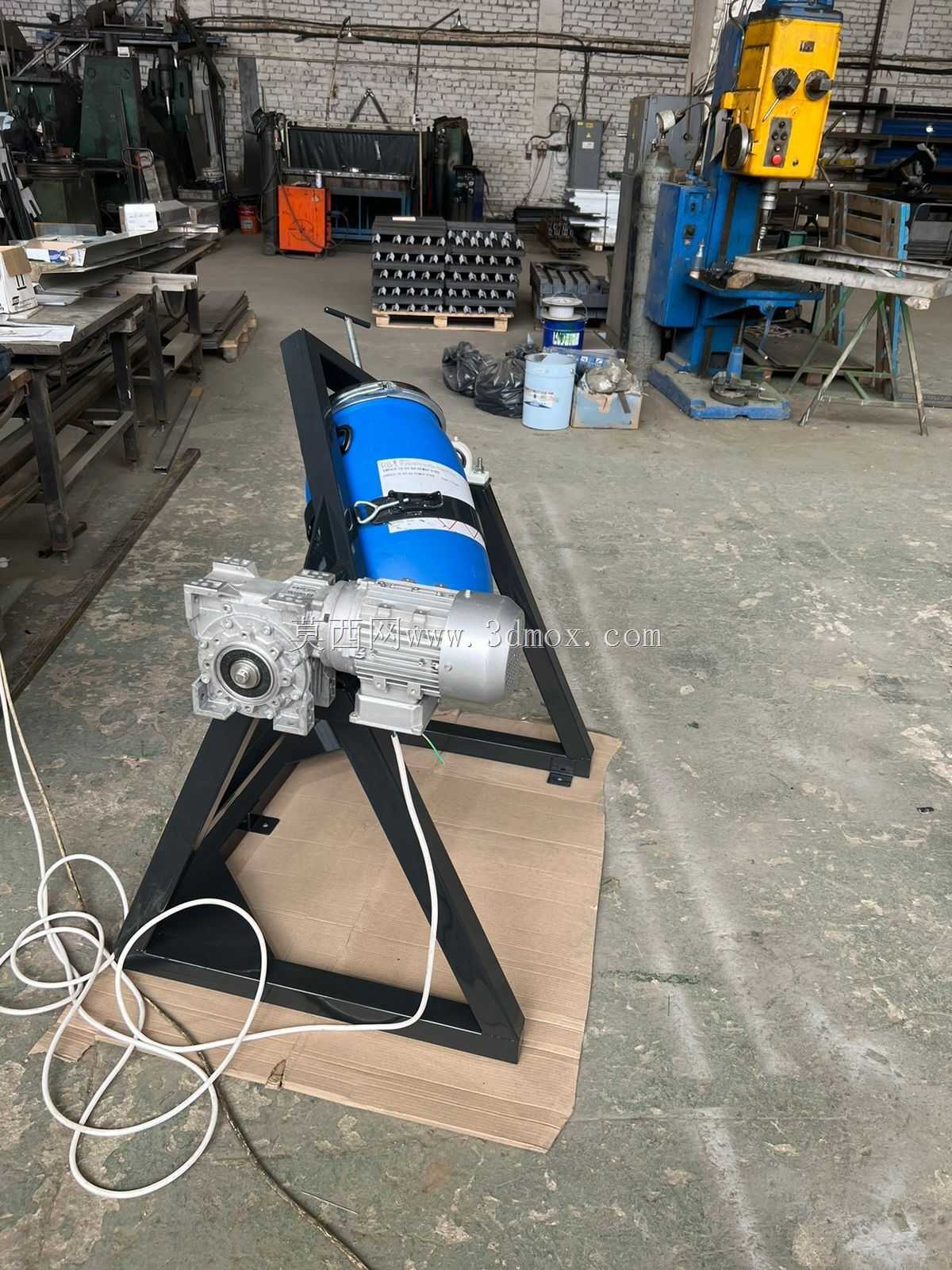

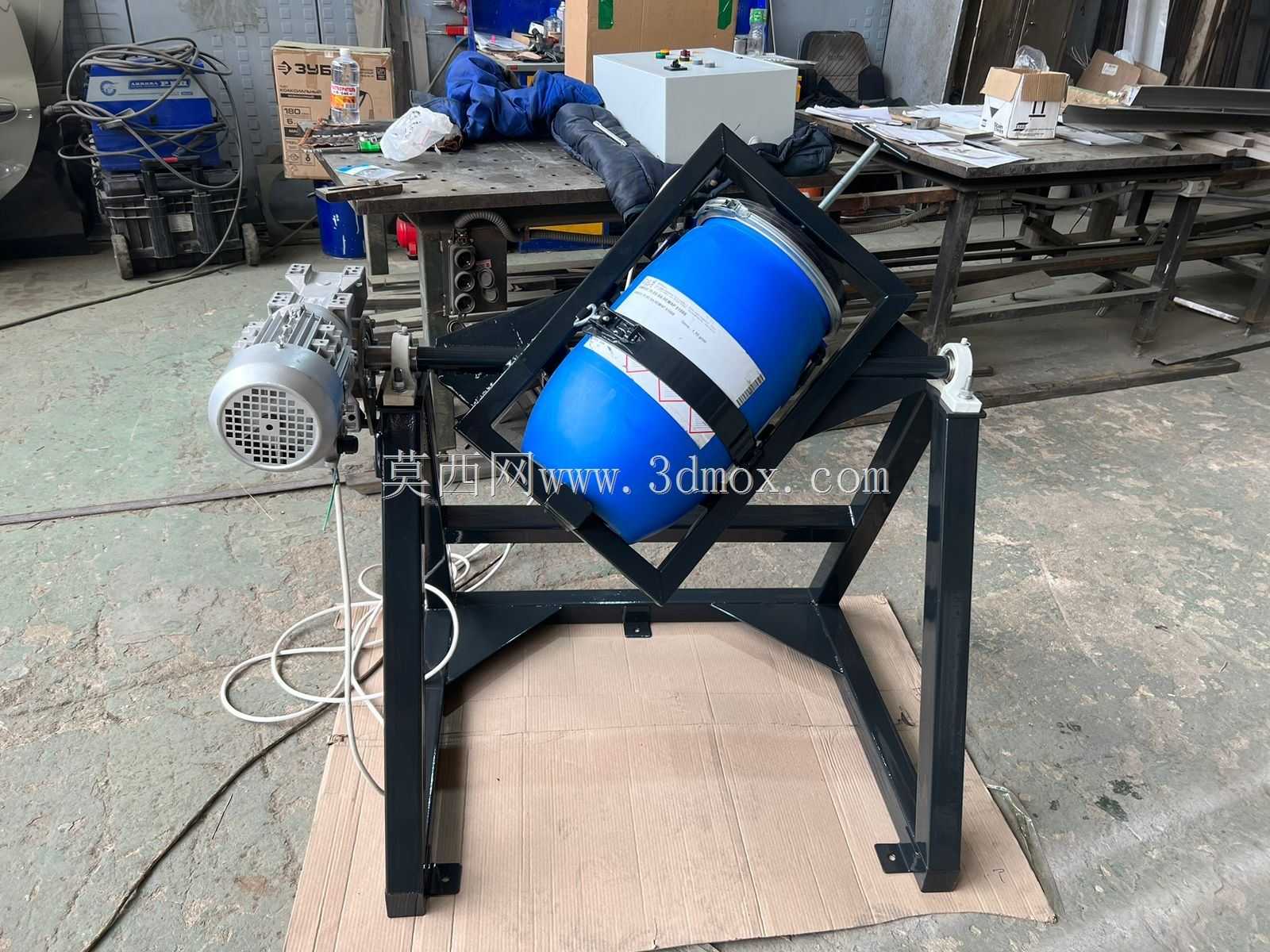

　　在化工、食品加工、建材配料等涉及多相物料混合的生产场景中，桶形箍式搅拌设备是适配中小批量物料均质混合的常用装置，这类设备依靠桶体抱箍结构实现搅拌桶的快速装夹定位，相比传统法兰固定的搅拌装置，换型清场的作业效率能提升40%以上，尤其适合需要频繁切换物料品类、定期清理桶体内壁残留的生产工段。从结构设计逻辑来看，该搅拌设备的核心受力部件为环绕桶身的箍式锁紧机构，建模时优先考虑箍带与桶壁的接触应力分布，箍带采用等强度变截面设计，在锁紧螺栓连接位置做局部加厚处理，避免长期交变载荷下出现应力断裂，同时在箍带内侧贴合3mm厚的丁腈橡胶垫层，既可以增大抱紧摩擦力防止搅拌作业时桶体打滑偏移，也能缓冲搅拌过程中桶体产生的径向振动，

　　降低整机运行的噪声水平。设备的搅拌执行部分采用侧装式桨叶布局，桨叶轴线与桶体中心呈15度倾角，这种非同轴布局能让物料在桶内形成上下循环的涡流流场，避免传统中心搅拌出现的中心区域物料分层、桶壁附近物料流速过慢的混合死角，针对高粘度物料的搅拌工况，桨叶边缘还做了锯齿形切边设计，搅拌过程中可以对团聚的物料团起到剪切分散作用，混合均匀度能稳定达到95%以上。安装边界方面，该设备的机架底部预留了四个M16的膨胀螺栓安装孔，安装面平面度要求控制在0.2mm/m以内，避免机架倾斜导致搅拌轴密封件偏磨泄漏；桶体安装位的中心高度根据常规100L-200L标准搅拌桶的尺寸做了适配，箍带的调节行程覆盖直径500mm到650mm的桶体，

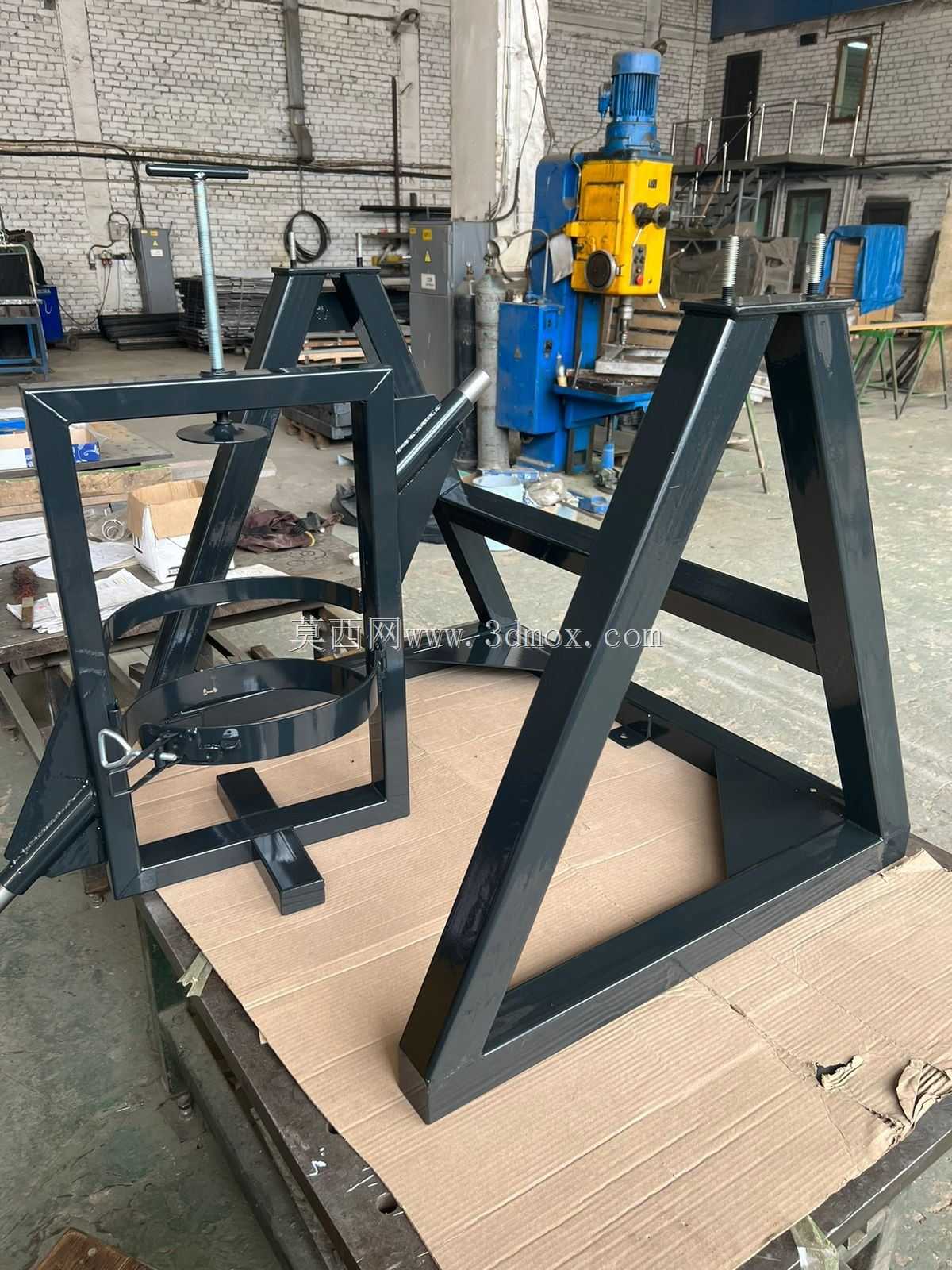

　　无需额外更换配件就能适配同系列不同容积的标准料桶。设计过程中特意简化了非核心受力部件的结构，比如机架的支撑腿采用标准矩形管焊接成型，减少不必要的曲面加工特征，降低生产制造成本，同时在搅拌轴的传动端预留了标准联轴器接口，可以根据实际工况匹配不同功率的驱动电机，无需改动主体结构就能适配从轻质液态物料到高粘度膏状物料的搅拌需求。需要注意的是，当前模型未包含反作用杆及部分紧固件，在做整机装配仿真或者工程出图时，需要根据实际受力计算结果补充对应的连接件选型，反作用杆的作用是抵消搅拌桨叶高速旋转时对桶体产生的周向扭矩，避免箍带长期承受切向力出现松动，补充设计时要将反作用杆的一端固定在机架横梁上，另一端采用快拆卡扣结构与桶身的定位凸台连接，保证不破坏原有快换桶体的设计优势。
