CA6140车床配套五速手动变速传动总成

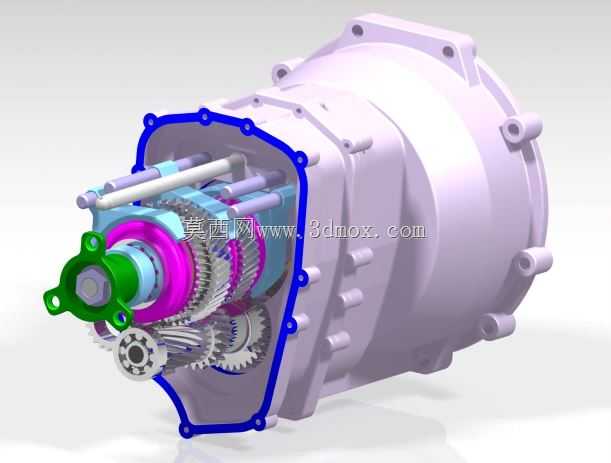

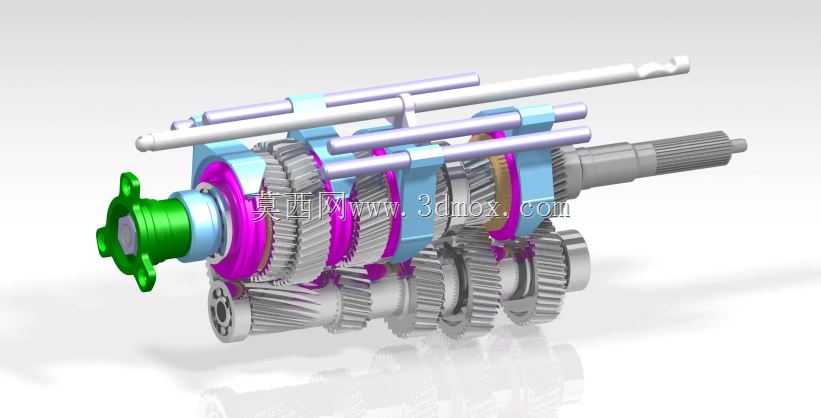

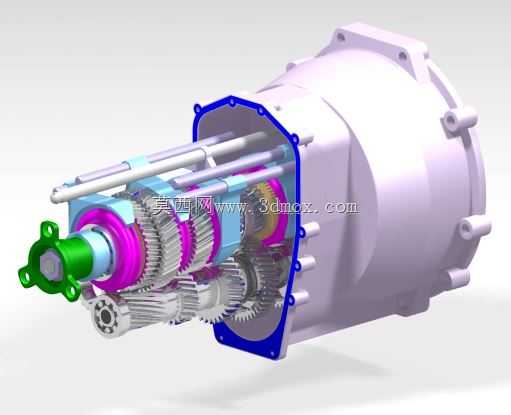

　　该变速传动总成主要适配普通卧式车床主轴进给系统的转速切换需求，在金属切削加工场景中承担动力传递、转速匹配、扭矩输出调节的核心作用，可根据不同工件材质、刀具参数、加工工艺要求，切换五组不同的传动比，让主轴获得适配的切削转速，兼顾粗加工时的大扭矩输出需求与精加工时的高转速平稳运行要求。整体结构采用平行轴定轴齿轮传动布局，输入轴通过联轴器与驱动电机输出端连接，动力经常啮合齿轮组传递至中间轴，再通过同步器与不同齿数的从动齿轮啮合，将动力传递至输出轴，最终连接车床主轴箱的动力输入端，整套传动链的齿轮啮合间隙经过合理设计，既保证传动过程的平稳性，又预留了热胀冷缩的余量，避免高速运转时出现卡滞、异响等问题。

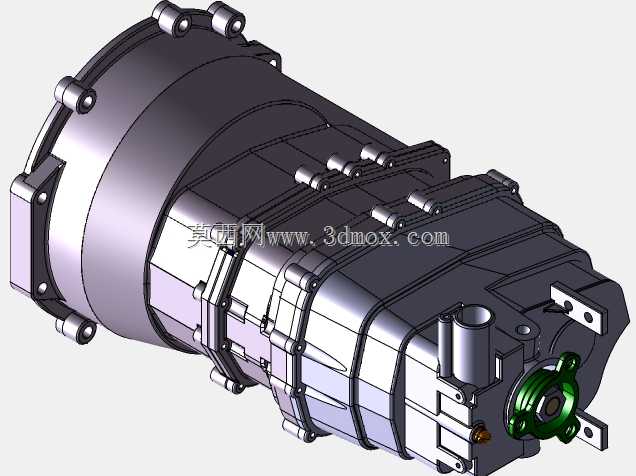

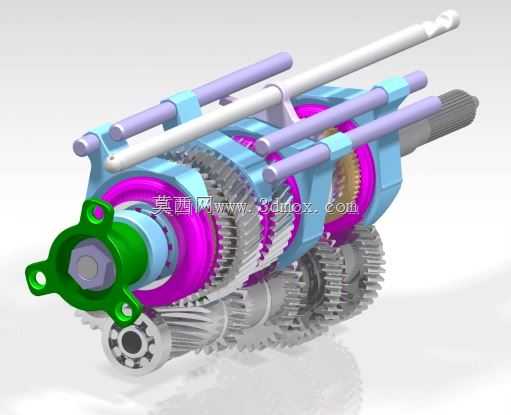

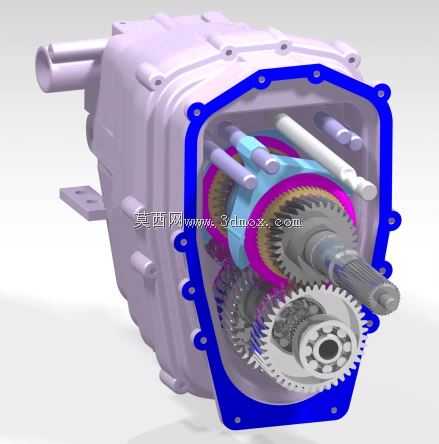

　　设计过程中优先考虑了手动换挡的操作顺畅度，拨叉的行程与同步器的结合行程做了精准匹配，换挡时的操作力控制在合理区间，操作人员无需施加过大外力即可完成挡位切换，同时拨叉与齿轮结合套的接触部位做了耐磨结构设计，可承受长期频繁换挡带来的磨损，延长部件的维护周期。各传动轴采用阶梯轴结构设计，轴承安装位的轴肩尺寸严格匹配对应轴承的安装定位要求，输入、输出轴的轴伸端尺寸符合通用车床的安装接口标准，可直接替换同类型设备的原有变速总成，无需额外改动安装基座的连接孔位。齿轮箱壳体采用剖分式结构，上下壳体的结合面经过精密加工，保证装配后的密封性能，避免润滑油渗漏，同时壳体上预留了润滑油注油孔、油位观察孔与放油孔，方便日常维护时的油液更换与油位检查。

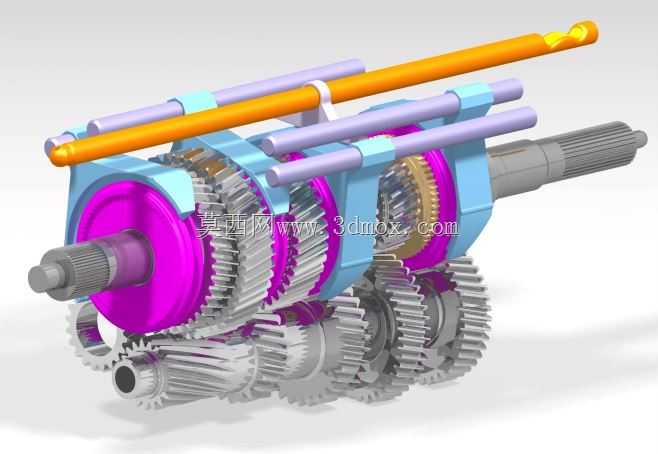

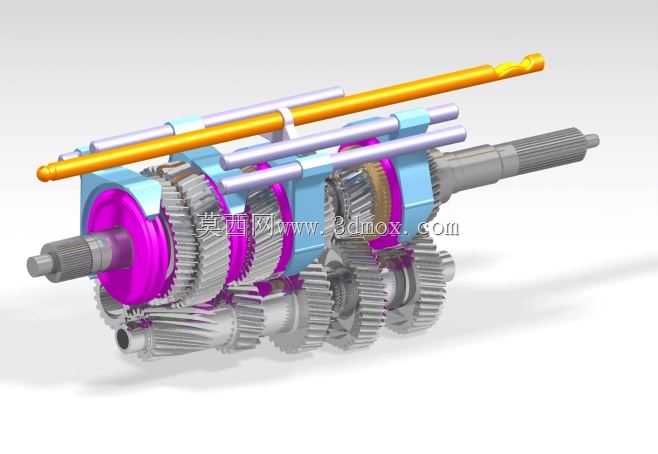

　　各挡位齿轮采用斜齿与直齿结合的设计，低速挡采用大模数直齿齿轮，保证大扭矩传递时的结构强度，高速挡采用小模数斜齿齿轮，降低高速运转时的传动噪音与振动，同步器采用锁环式结构，可在换挡时快速完成待啮合齿轮的转速同步，避免打齿问题，提升换挡过程的平顺性。整套总成的轴向尺寸与径向尺寸经过紧凑化设计，在保证五组传动比完整覆盖常用加工转速区间的前提下，尽可能压缩整体体积，减少在车床主轴箱内的安装空间占用，各旋转部件的动平衡精度满足中等转速传动的要求，运转时的振动量控制在设备允许的范围内，不会对车床的加工精度造成负面影响。
