迷你车辆三速带倒挡传动变速箱结构

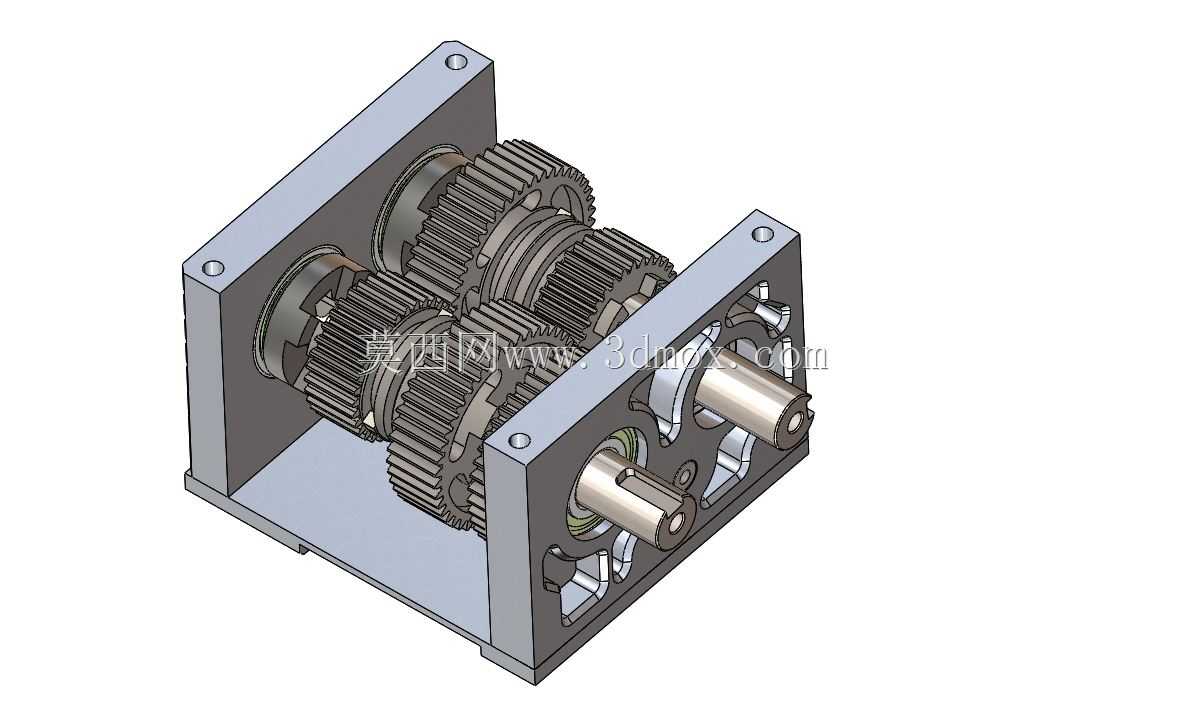

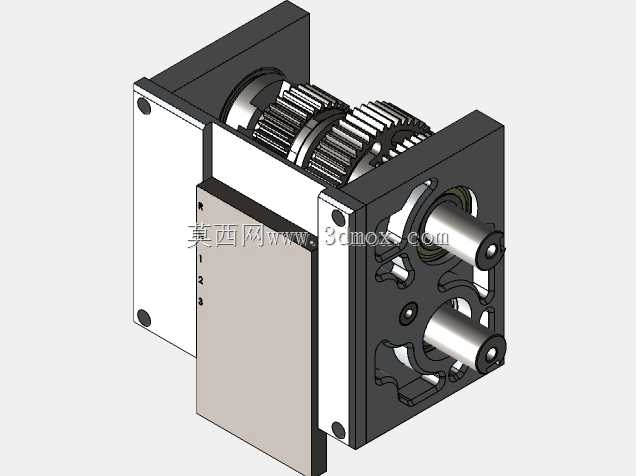

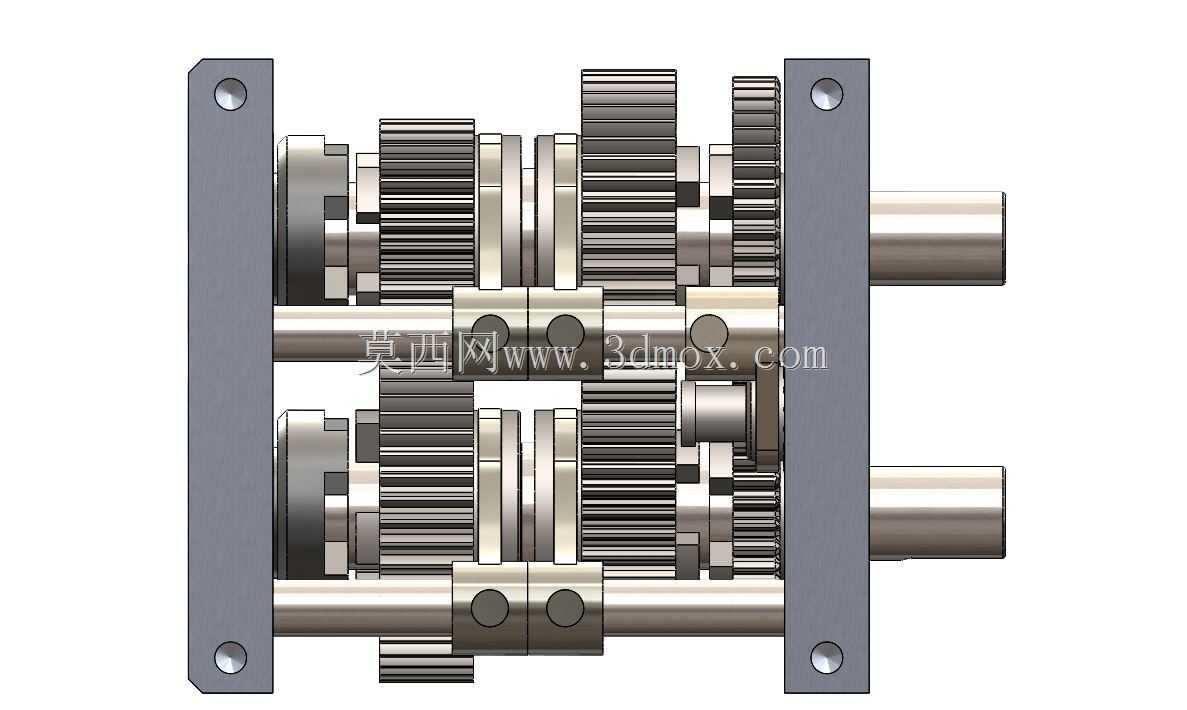

　　这套传动结构主要面向小型非道路乘用设备的动力传输场景，适配童车、小型卡丁车这类低载荷迷你乘用载体，核心作用是完成动力输入后的转速扭矩匹配，同时提供前进三挡变速与倒挡换向功能，满足小型车辆在不同行驶场景下的动力输出需求。从结构设计来看，整体采用平行轴齿轮传动布局，输入轴与输出轴平行布置在箱体内腔，通过不同齿数比的齿轮副啮合实现不同挡位的速比切换，倒挡功能通过中间惰轮改变传动方向实现，无需额外加装换向机构，整体结构紧凑，适配小型车辆有限的安装空间。箱体采用分体式设计，上下箱盖通过螺栓连接，既方便内部齿轮、轴系、换挡机构的装配与后期维护，也能保证箱体的整体刚性，承受齿轮啮合过程中产生的径向与轴向载荷。箱体内的轴系采用轴承支撑定位，

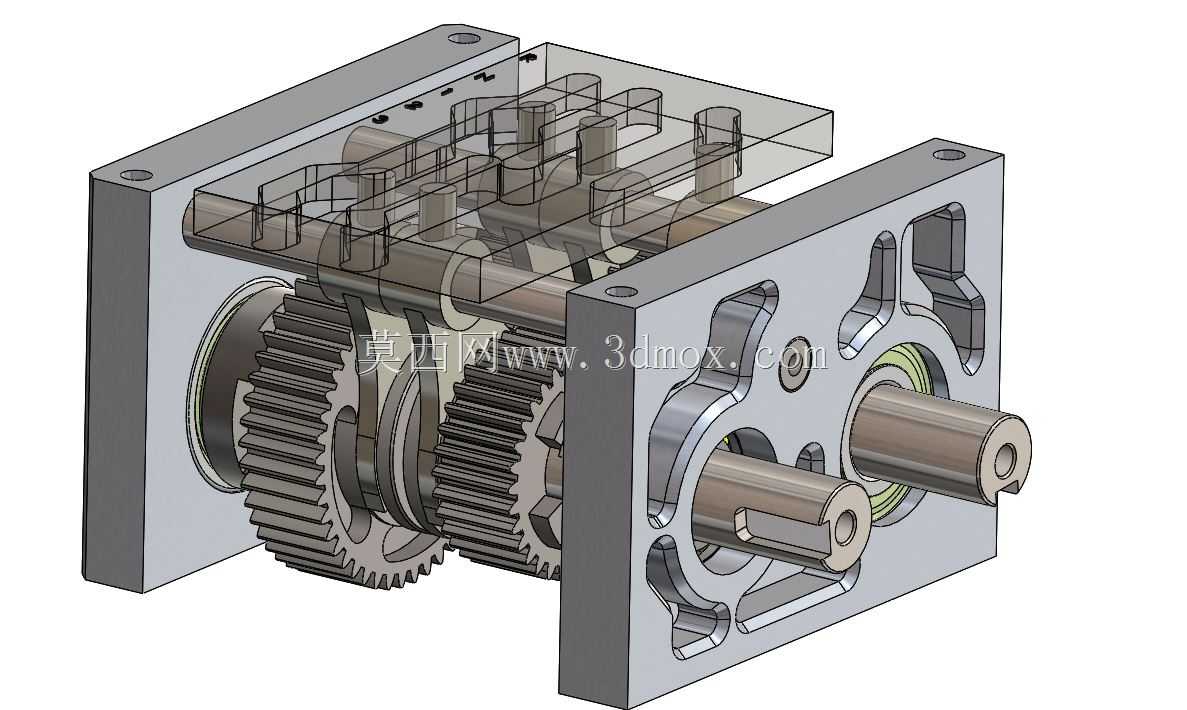

　　保证齿轮啮合的同轴度，减少传动过程中的振动与噪音，输出轴端伸出箱体预留了连接轮毂或传动链轮的安装位，输入轴端可直接连接小型动力单元，无需额外加装连接法兰。设计过程中充分考虑了小型车辆的安装边界，整体外形为规整的长方体结构，安装孔位布置在箱体四周的凸台上，可直接通过螺栓固定在车辆底盘的预留安装位上，不需要额外设计转接支架。齿轮参数匹配上，三挡速比覆盖了小型车辆低速爬坡、中速巡航、高速行驶的常用工况，倒挡速比与一挡速比接近，保证倒车时的动力输出足够且车速可控，避免倒车速度过快带来的安全隐患。换挡机构采用直齿滑移齿轮设计，结构简单可靠，换挡操作直接，适配小型车辆简单的操控逻辑，不会因为结构过于复杂提升制造成本与故障概率。

　　箱体上预留的轴承安装孔与轴伸孔都做了同轴度公差约束，保证装配后轴系转动顺畅，不会出现卡滞、偏磨的问题，齿轮采用渐开线圆柱直齿设计，加工难度低，传动效率高，适合小批量生产与后期配件更换。这套传动结构的载荷设定完全匹配小型乘用设备的使用场景，不需要承受大扭矩冲击，因此在材料选型上可采用常规工程材料控制成本，同时结构强度完全满足日常使用的载荷要求，不会出现断齿、轴变形等失效问题。
