大型卫星接收设备桁架支撑结构设计

　　在卫星地面接收站的户外部署场景中，接收天线的支撑结构直接决定了设备长期运行的姿态稳定性与抗载荷能力，本次设计的桁架式支撑构件，主要针对大口径卫星接收机的安装承载需求开发，适配野外露天、高海拔、强风区域的复杂工况。从实际使用场景来看，这类支撑结构需要同时承担天线本体的静载荷、户外风载带来的交变载荷、温差变化引发的结构形变应力，还要兼顾安装调试阶段的微调余量，因此在结构选型阶段放弃了传统的实心梁架方案，采用三角形桁架的力学构型，利用三角形结构的几何不变性，在降低整体自重的前提下提升结构的抗弯、抗扭刚度。

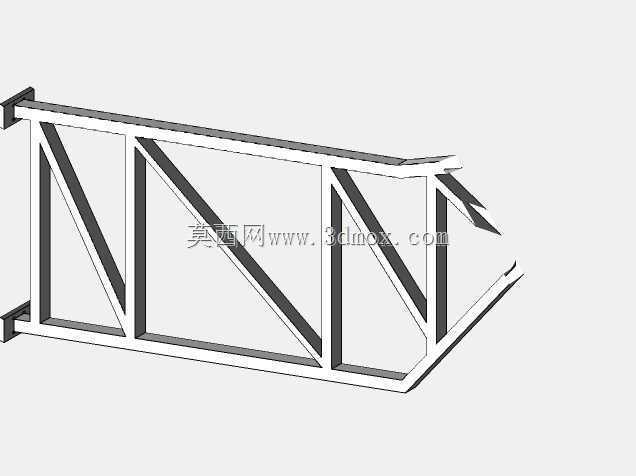

　　设计过程中首先明确了安装边界条件：支撑结构的两端预留了标准化的安装法兰接口，一端用于连接卫星接收天线的背部安装基座，另一端用于固定在地面混凝土基础或者预制安装平台上，接口位置的孔位按照通用卫星接收设备的安装孔距设计，不需要额外加工转接件即可完成装配。整体桁架的杆件采用等截面矩形型材拼接，所有斜向腹杆的排布均经过受力路径优化，将天线传递过来的集中载荷通过斜杆均匀分散到两侧的主弦杆上，避免局部应力集中导致的杆件变形。从外形尺寸来看，桁架整体采用变截面设计，靠近天线安装端的截面宽度更大，向基础固定端逐步收窄，既匹配天线安装面的尺寸要求，也减少了基础端的安装占用空间，整体结构的外轮廓没有突出的尖锐构件，避免安装调试过程中发生磕碰划伤。

　　在功能特性上，该桁架结构除了基础的承载作用外，还预留了线缆穿引的空间，桁架内部的空腔可以布设天线的信号线缆、供电线缆，避免线缆长期暴露在户外环境中出现老化破损，同时桁架杆件的连接节点全部采用满焊工艺，焊后做打磨平整处理，整体表面做热浸镀锌防腐处理，能够适应酸雨、盐雾、高低温交替的户外环境，设计使用寿命不低于20年。结构的抗风等级按照12级阵风的载荷标准校核，在最大风载工况下，天线安装面的形变量控制在0.2度以内，不会因为结构形变导致卫星信号接收精度下降。

　　从建模细节来看，所有杆件的拼接位置都做了贴合处理，没有出现干涉或者缝隙过大的问题，安装法兰上的连接孔按照通孔设计，孔径适配常规的高强度膨胀螺栓与连接螺栓，法兰面与桁架主弦杆的连接位置增加了三角加强筋，提升节点处的连接强度，避免长期受载后法兰面发生偏转。考虑到现场安装的便利性，整个桁架结构采用一体化焊接成型，不需要现场拼接杆件，只需要完成两端法兰的螺栓固定即可完成安装，大幅降低了现场施工的难度与作业时长，也减少了现场装配带来的安装误差。

　　在实际工程应用中，这类桁架支撑结构不仅可以用于大型卫星接收设备的承载，也可以经过简单的尺寸调整后，用于户外通讯基站天线、小型射电望远镜、气象探测雷达的支撑场景，结构的模块化设计思路可以根据不同的承载需求调整杆件的截面尺寸与桁架整体长度，不需要重新做整体构型的力学验证，能够缩短同类项目的设计周期。设计过程中特意规避了复杂的异形构件，所有杆件都采用市场上通用的标准型材，加工阶段不需要开模定制，直接切割下料后即可焊接成型，加工成本相比定制铸钢支架降低40%以上，同时自重更轻，运输与吊装的难度也更低，适合在交通不便的偏远站点部署使用。结构的重心经过优化设计，安装完成后整体重心落在基础安装面的中心区域，不会出现偏载导致的基础局部受力过大问题，降低了对基础承载能力的要求，减少了基础施工的工程量。
