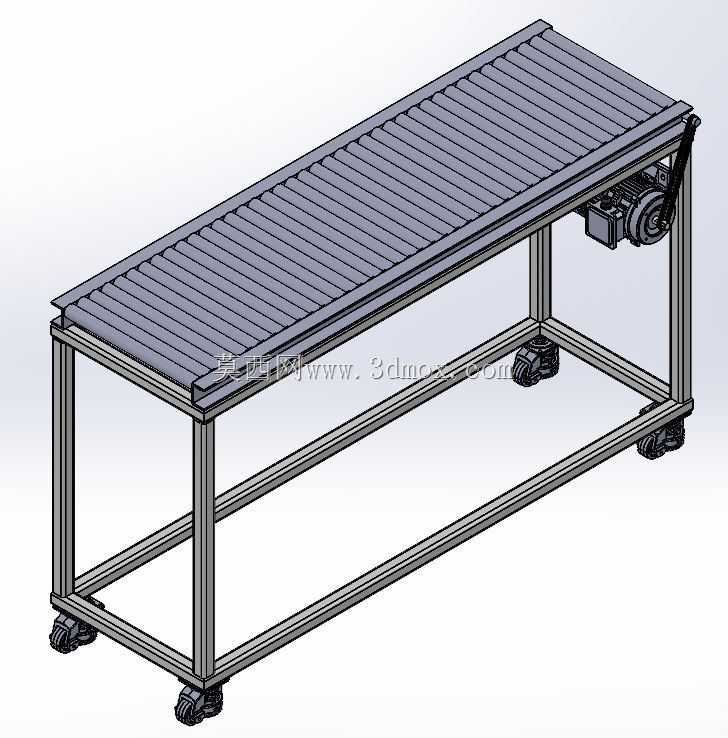

带脚轮可移动动力辊筒输送设备结构

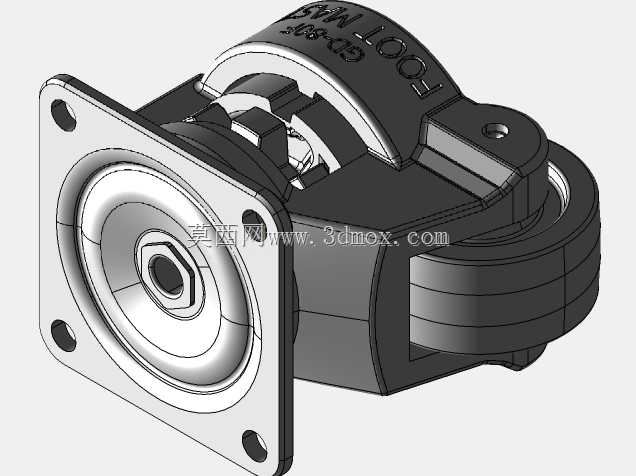

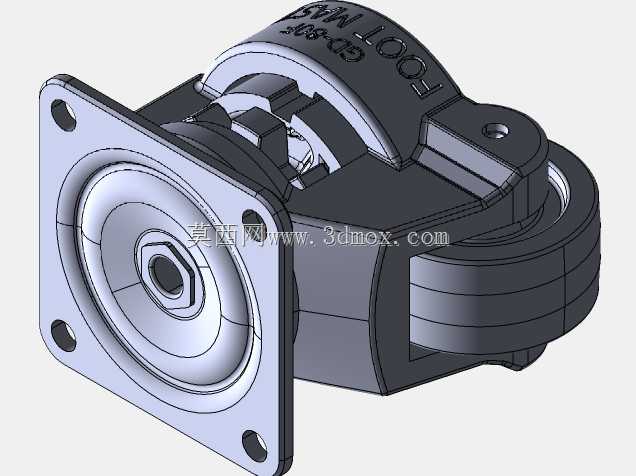

　　这款辊筒输送结构的设计初衷，是适配车间内工序间短距离工件转运、机台上下料衔接的常见场景，尤其适合箱体类、托盘类、规则平面工件的水平输送，在五金加工、电子装配、包装分拣、仓储周转环节都能找到适配工位。整体采用方通焊接机架作为承载主体，机架底部配置万向带刹脚轮，打破传统固定输送线的位置局限，可根据产线调整需求快速移位，脚轮的刹车结构能在设备就位后锁止固定，避免运行过程中出现位置偏移。

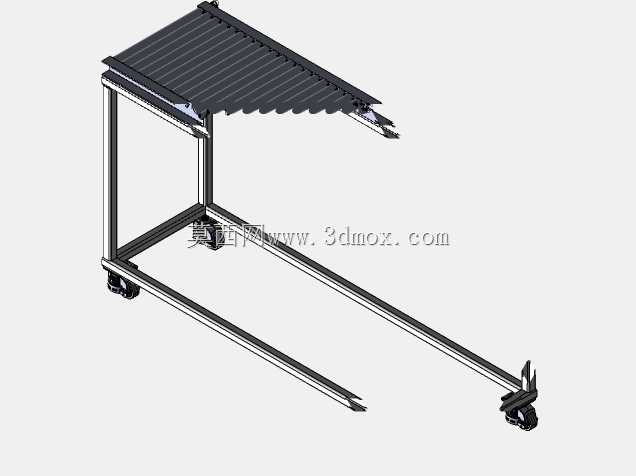

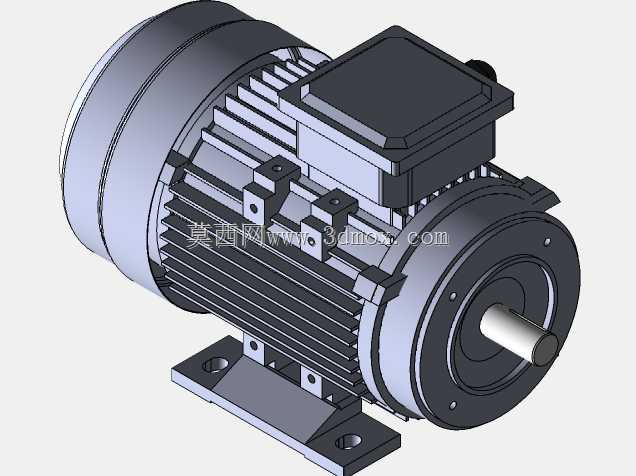

　　设备的输送面采用密集排布的动力辊筒，辊筒间距经过核算，能保证输送过程中工件底部支撑点充足，不会出现卡滞、倾斜掉落的问题，单根辊筒的承载能力可覆盖常规机加工零件、包装成品的重量需求，辊筒表面做光滑处理，不会刮伤工件接触面。驱动单元布置在设备端部，采用电机配合链传动的结构为辊筒提供动力，传动结构做了防护处理，避免车间杂物、碎屑卷入传动部位造成故障，传动侧的张紧结构预留了调整余量，后期维护时可快速调整链条松紧度，降低运维难度。

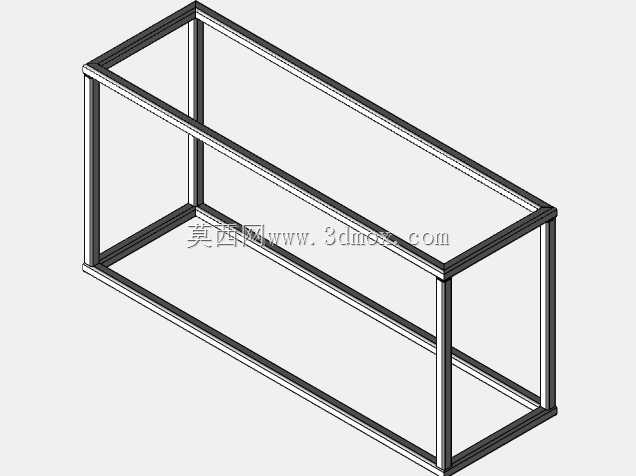

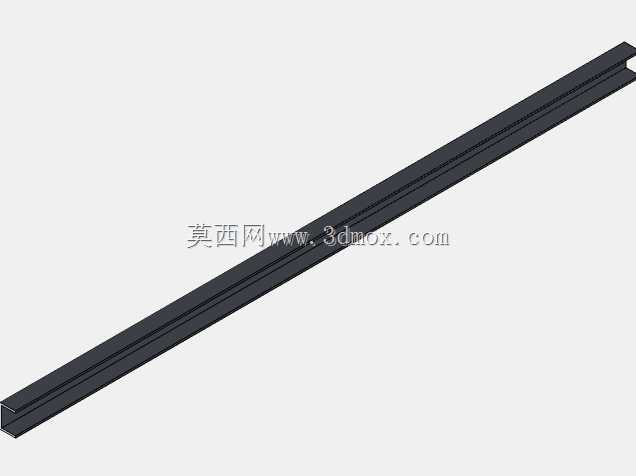

　　从安装边界来看，设备整体外形尺寸为长1600mm、宽500mm、高800mm，这个高度刚好匹配多数常规作业台、机床工作台的出料高度，可直接对接现有设备的出料口，无需额外做高度转接结构；宽度方向的尺寸适配车间内常见的标准周转箱、小型托盘的通行需求，不会出现宽度冗余过大占用通道、或是宽度不足无法通过工件的问题。机架的支腿采用矩形管焊接，上下两层框架结构保证了整体刚性，满载运行时不会出现明显晃动变形，支腿与辊筒安装面的平行度在设计时做了公差约束，保证所有辊筒处于同一水平面，避免工件输送过程中出现跑偏、打滑的情况。

　　设计过程中优先考虑了车间实际使用的通用性，没有做过多特殊定制结构，所有辊筒、机架型材、传动配件都采用行业通用规格，后期更换配件无需单独开模定制，能降低设备的全生命周期使用成本。端部的驱动单元安装座做了可拆卸设计，后期如果需要调整输送速度、更换不同功率的电机，可直接在原有安装位上适配，无需对机架主体做二次焊接改造。设备整体没有突出的尖锐棱角，所有焊接部位都做了打磨处理，符合车间设备的安全使用要求，移动时也不会剐蹭周边设备或是操作人员。
