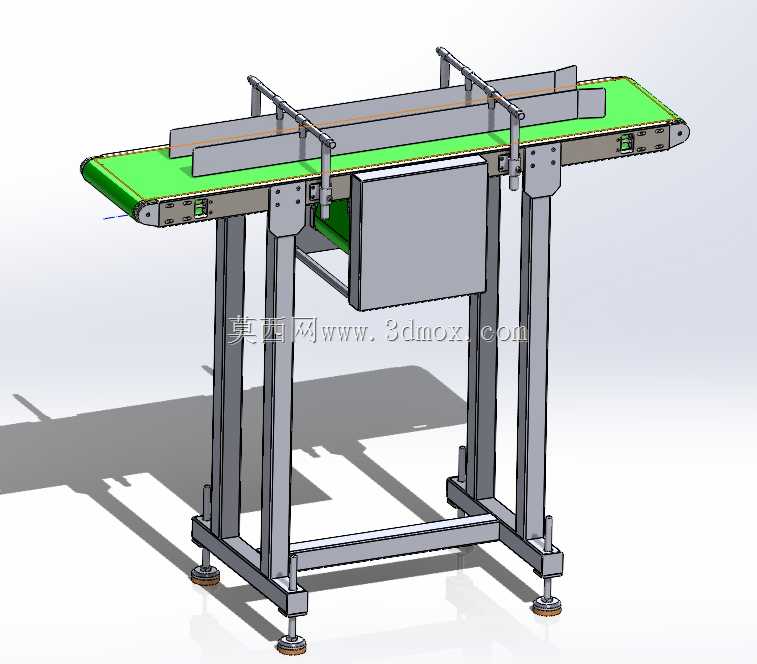

带侧挡条可调支架PVC皮带输送设备

　　这款PVC皮带输送设备，在轻工包装、食品分装、电子元器件组装产线里是出镜率极高的中转衔接单元，很多时候产线布局不会给输送设备留完全规整的安装位，所以设计之初就把安装适配性放在了优先级很高的位置。设备整体采用铝型材拼焊框架做主体支撑，四条支腿底部配置可调脚杯，单支脚杯的调节行程覆盖20mm范围，既可以抵消安装地面的不平整误差，也能根据前后对接设备的出料高度微调自身输送面高度，不用额外加工过渡接板就能完成产线对接。支腿之间设置了横向连接方管做加强，避免设备长时间运行出现框架晃动，影响物料输送的平稳性。输送面选用绿色PVC防静电皮带，皮带下方衬有光滑的高密度托板，不会因为物料放置出现皮带下凹的情况，输送宽度控制在常规的300mm区间，

　　长度方向做了1200mm的有效输送段，足够覆盖单工位到下一工位的中转距离，整体设备的安装外轮廓宽度在450mm左右，高度范围在700mm到900mm之间可调，不会占用过多产线横向空间，适合在排布紧凑的车间内布置。皮带上方设置了两组可横向调节的挡料支架，支架通过T型螺栓固定在皮带两侧的铝型材槽内，可以根据输送物料的宽度调整两个挡条的间距，避免瓶装、盒装类物料在输送过程中出现跑偏、掉落的情况，挡条采用光滑的尼龙材质，和物料接触不会刮花产品外表面。驱动单元采用侧挂式安装的减速电机，直接和主动辊筒连接，省去了链传动带来的张紧维护需求，电机外侧设置了钣金护罩，既可以避免人员误触转动部件，也能阻挡车间内的粉尘落到电机散热片上，延长电机使用寿命。

　　从动辊端配置了皮带张紧调节结构，通过两端的调节螺栓就能调整皮带的张紧度，纠正皮带跑偏问题，日常维护不需要拆解框架，单人就能完成调整作业。设备的设计没有冗余的复杂结构，所有零部件都是市面上容易采购的标准件，不管是做三维建模练习，还是做产线方案选型参考，都能直接提取结构参数做适配修改，不会出现特殊定制件导致的加工成本过高问题，在短距离、轻负载的物料输送场景里，这类结构的输送设备稳定性远高于复杂的定制化输送线，后期维护成本也能控制在很低的水平。
